ロータリクランプシリンダ ダブルガイドタイプ MK2Tシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 15,901円～63,592円特別価格
- 税込単価
- 17,491円～69,951円特別価格
水平横取付可能なロータリクランプシリンダ ダブルガイドタイプ MK2Tシリーズ...
詳細情報を確認する未確定：候補が2,386型番あります。
商品情報
外形図
図1：φ20（直径20mm）, φ25（直径25mm）
図2：φ20（直径20mm）, φ25（直径25mm）
製品仕様
商品イメージ
適用オートスイッチ
| 種類 | 特殊機能 | リード線取出し | 表示灯 | 配線（出力） | 負荷電圧 | ||
|---|---|---|---|---|---|---|---|
| DC | AC | ||||||
| 無接点オートスイッチ | - | グロメット | 有 | 3線（NPN） | 24V | 5V, 12V | - |
| 3線（PNP） | |||||||
| 2線 | 12V | ||||||
| コネクタ | |||||||
| 診断表示（2色表示） | グロメット | 3線（NPN） | 5V, 12V | ||||
| 3線（PNP） | |||||||
| 2線 | 12V | ||||||
| 耐水性向上品（2色表示） | 3線（NPN） | 5V, 12V | |||||
| 3線（PNP） | |||||||
| 2線 | 12V | ||||||
| 診断出力付（2色表示） | 4線 | 5V, 12V | |||||
| 耐強磁界（2色表示） | 2線 （無極性） | - | |||||
| 有接点オートスイッチ | - | グロメット | 有 | 3線 （NPN相当） | - | 5V | - |
| 2線 | - | 200V | |||||
| 24V | 12V | 100V | |||||
| 無 | 5V, 12V | 100V以下 | |||||
| コネクタ | 有 | 12V | - | ||||
| 無 | 5V, 12V | 24V以下 | |||||
| 診断表示（2色表示） | グロメット | 有 | - | - | |||
| 種類 | オートスイッチ型番 | リード線長さ（m） | プリワイヤコネクタ | 適用負荷 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 縦取出し | 横取出し | 0.5 （無記号） | 1 （M） | 3 （L） | 5 （Z） | なし （N） | |||||||
| φ20（直径20mm）, φ25（直径25mm） | φ32～63（直径32～63mm） | φ20（直径20mm） | φ25（直径25mm） | φ32～63（直径32～63mm） | |||||||||
| 無接点オートスイッチ | M9NV | M9N | ● | - | ● | ○ | - | ○ | IC回路 | リレー、PLC | |||
| M9PV | M9P | ● | - | ● | ○ | - | ○ | ||||||
| M9BV | M9B | ● | - | ● | ○ | - | ○ | - | |||||
| - | J79C | - | ● | - | ● | ● | ● | - | |||||
| M9NWV | M9NW | ● | ● | ● | ○ | - | ○ | IC回路 | |||||
| M9PWV | M9PW | ● | ● | ● | ○ | - | ○ | ||||||
| M9BWV | M9BW | ● | ● | ● | ○ | - | ○ | - | |||||
| ※1M9NAV | ※1M9NA | ○ | ○ | ● | ○ | - | ○ | IC回路 | |||||
| ※1M9PAV | ※1M9PA | ○ | ○ | ● | ○ | - | ○ | ||||||
| ※1M9BAV | ※1M9BA | ○ | ○ | ● | ○ | - | ○ | - | |||||
| - | - | F79F | ● | - | ● | ○ | - | ○ | IC回路 | ||||
| - | - | ※※※P3DWA | ● | - | ● | ● | - | ● | - | ||||
| - | - | ※※P4DW | - | - | ● | ● | - | ○ | |||||
| 有接点オートスイッチ | A96V | A96 | ● | - | ● | - | - | - | IC回路 | - | |||
| - | A72 | - | A72H | ● | - | ● | - | - | - | - | リレー、PLC | ||
| ※2A93V | A93 | ● | ● | ● | ● | - | - | ||||||
| - | A90 | ● | - | ● | - | - | - | IC回路 | |||||
| - | A73C | - | ● | - | ● | ● | ● | - | - | ||||
| - | - | ● | - | ● | ● | ● | - | IC回路 | |||||
| - | A79W | - | ● | - | ● | - | - | - | - | ||||
- ※ 1 耐水性向上タイプのオートスイッチは、上記型式の製品に取付可能ですが、それにより製品の耐水性能を保証するものではありません。
- ※ 2 リード線長さ1mタイプは、D-A93のみの対応となります。
- ※ ○印の無接点オートスイッチは受注生産となります。
※※ D-P4DW型はφ40～63（直径40～63mm）までの対応となります。
※※ D-P4DW型のみ、組付出荷となります。
※※※ D-P3DWA□型はφ25～63（直径25～63mm）までの対応となります。
- ※ 上記掲載機種以外にも、適用可能なオートスイッチがあります。
- ※ オートスイッチは、同梱出荷（未組付）となります。
製品仕様
| チューブ内径（mm） | 20 | 25 | 32 | 40 | 50 | 63 |
|---|---|---|---|---|---|---|
| 作動方式 | 複動式 | |||||
| 回転角度注1） | 90°±5° | |||||
| 回転方向注2） | 左・右 | |||||
| 回転ストローク mm | 19 | 29 | 33 | |||
| クランプストローク mm | 10・20 | 20・50 | ||||
| 理論クランプ力 N注3） | 100 | 185 | 300 | 525 | 825 | 1,300 |
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 使用圧力範囲 | 0.1～1MPa | |||||
| 周囲および使用流体温度 | オートスイッチ無 -10～70℃（凍結なきこと） | |||||
| オートスイッチ付 -10～60℃（凍結なきこと） | ||||||
| 給油 | 不要 | |||||
| 配管接続口径 | M5×0.8 | Rc1/8, NPT1/8, G1/8 | Rc1/4, NPT1/4, G1/4 | |||
| 取付け | 通し穴・両端タップ共通、ヘッド側フランジ | |||||
| クッション | ラバークッション | |||||
| ストローク長さの許容差 | 0～+1.0 | |||||
| 使用ピストン速度 | 50～200mm/s | |||||
| 不回転精度（クランプ部） | ±1.0° | ±0.5° | ||||
注1）角度はロータリ角度図参照してください。
注2）ロッド側からみてピストンロッド引き込み時の回転方法
注3）圧力0.5MPa時
ロータリ角度図
理論出力表
| チューブ内径（mm） | ロッド径 （mm） | 作動方向 | 受圧面積 （cm2） | 使用圧力（MPa） | |||
|---|---|---|---|---|---|---|---|
| 0.3 | 0.5 | 0.7 | 1.0 | ||||
| 20 | 12 | R | 2 | 60.8 | 100 | 139 | 200 |
| H | 3 | 90.2 | 149 | 208 | 298 | ||
| 25 | 12 | R | 3.7 | 112 | 185 | 258 | 370 |
| H | 4.9 | 149 | 245 | 341 | 490 | ||
| 32 | 16 | R | 6 | 182 | 300 | 418 | 600 |
| H | 8 | 243 | 400 | 557 | 800 | ||
| 40 | 16 | R | 10.5 | 319 | 525 | 731 | 1,050 |
| H | 12.5 | 380 | 625 | 870 | 1,250 | ||
| 50 | 20 | R | 16.5 | 502 | 825 | 1,149 | 1,648 |
| H | 19.6 | 596 | 980 | 1,365 | 1,961 | ||
| 63 | 25 | R | 26 | 780 | 1,300 | 1,820 | 2,600 |
| H | 31.2 | 948 | 1,560 | 2,172 | 3,121 | ||
注）理論出力（N）＝圧力（MPa）×受圧面積（cm2）×100となります。
作動方向 R：ロッド側（クランプ）／H：ヘッド側（アンクランプ）
質量表／取付通し穴形
| クランプストローク （mm） | チューブ内径（mm） | |||||
|---|---|---|---|---|---|---|
| 20 | 25 | 32 | 40 | 50 | 63 | |
| 10 | 367 | 448 | 806 | 1,008 | - | - |
| 20 | 433 | 520 | 914 | 1,127 | 2,049 | 2,609 |
| 50 | - | - | - | - | 2,672 | 3,354 |
割増質量表
| チューブ内径（mm） | 20 | 25 | 32 | 40 | 50 | 63 |
|---|---|---|---|---|---|---|
| アーム付 | 100 | 100 | 200 | 200 | 350 | 600 |
| ヘッド側フランジ形（取付ボルト含む） | 133 | 153 | 166 | 198 | 345 | 531 |
オプション部品型番／アーム
| チューブ内径（mm） | 型番 | 付属部品 |
|---|---|---|
| 20 | MK-A020Z | クランプボルト 六角穴付ボルト 六角ナット バネ座金 |
| 25 | ||
| 32 | MK-A032Z | |
| 40 | ||
| 50 | MK-A050Z | |
| 63 | MK2T-A063 |
支持金具部品型番／フランジ
| チューブ内径（mm） | 型番 | 付属部品 |
|---|---|---|
| 20 | CQS-F020 | 六角穴付ボルト |
| 25 | CQS-F025 | |
| 32 | MK2T-F032 | |
| 40 | MK2T-F040 | |
| 50 | MK2T-F050 | |
| 63 | MK2T-F063 |
構造
MK2T□20～MK2T□63
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | 構造鋼 | - |
| 2 | シリンダチューブ | アルミニウム合金 | - |
| 3 | ピストン | アルミニウム合金 | - |
| 4 | ブッシュ | 焼結含油合金 | φ20（直径20mm）、φ25（直径25mm） |
| 青銅鋳物 | φ32～63（直径32～63mm） | ||
| 5 | ガイドシャフト | ステンレス鋼 | φ20（直径20mm）、φ25（直径25mm） |
| 構造鋼 | φ32～63（直径32～63mm） | ||
| 6 | ガイドローラ | 構造用鋼 | - |
| 7 | 止め輪 | 特殊用途鋼 | φ20（直径20mm）、φ25（直径25mm） |
| φ32～63（直径32～63mm） | |||
| 8 | ピストンロッド | ステンレス鋼 | φ20（直径20mm）、φ25（直径25mm） |
| 構造鋼 | φ32～63（直径32～63mm） | ||
| 9 | ダンパ | ウレタン | - |
| 10 | パッキン押え | アルミニウム合金 | - |
| 11 | 磁石 | - | - |
| 12 | キー | 構造鋼 | - |
| 13 | アーム | 構造用鋼 | - |
| 14 | クランプボルト | 構造用鋼 | - |
| 15 | 六角ナット | 構造用鋼 | - |
| 16 | 六角穴付ボルト | 構造用鋼 | - |
| 17 | バネ座金 | 鋼線 | - |
| 18 | フランジ | 構造用鋼 | - |
| 19 | ガスケット | NBR | - |
| 20 | コイルスクレーパ | 青銅 | - |
| 21 | ピストンパッキン | NBR | - |
| 22 | ロッドパッキン | NBR | - |
| 23 | ウエアリング | 樹脂 | - |
| 24 | 底板 | アルミニウム合金 | - |
| 25 | 止め輪 | 特殊用途鋼 | - |
| 26 | 六角穴付ボルト（SW付） | 構造用鋼 | - |
| 座金 | ステンレス鋼 | φ25（直径25mm）、φ32（直径32mm）のみ | |
| 六角穴付ボルト | 構造用鋼 | - |
交換部品／パッキンセット
| チューブ内径（mm） | 20 | 25 | 32 | 40 | 50 | 63 |
|---|---|---|---|---|---|---|
| 手配番号 | MK2T20-PS | MK2T25-PS | MK2T32-PS | MK2T40-PS | MK2T50-PS | MK2T63-PS |
| 内容 | 上記番号（19）（20）（21）（22）のセット | |||||
- ※ パッキンセットは、（19）,（20）,（21）,（22）が1セットとなっておりますので、各チューブ内径の手配番号にて手配してください。
規格表
ヘッド側フランジ形
| 型番 | A | B | C |
|---|---|---|---|
| MK2TG20 | 60 | 39 | 48 |
| MK2TG25 | 64 | 42 | 52 |
通し穴・両端タップ共通（標準）
| チューブ内径 | A | φB | C | クランプストローク10mm | クランプストローク20mm | ||||
|---|---|---|---|---|---|---|---|---|---|
| Q | R | S | Q | R | S | ||||
| 20 | 36 | 47 | 25.5 | 116.5 | 110.5 | 59 | 136.5 | 130.5 | 69 |
| 25 | 40 | 52 | 28 | 119 | 113 | 59 | 139 | 133 | 69 |
選定サポート情報

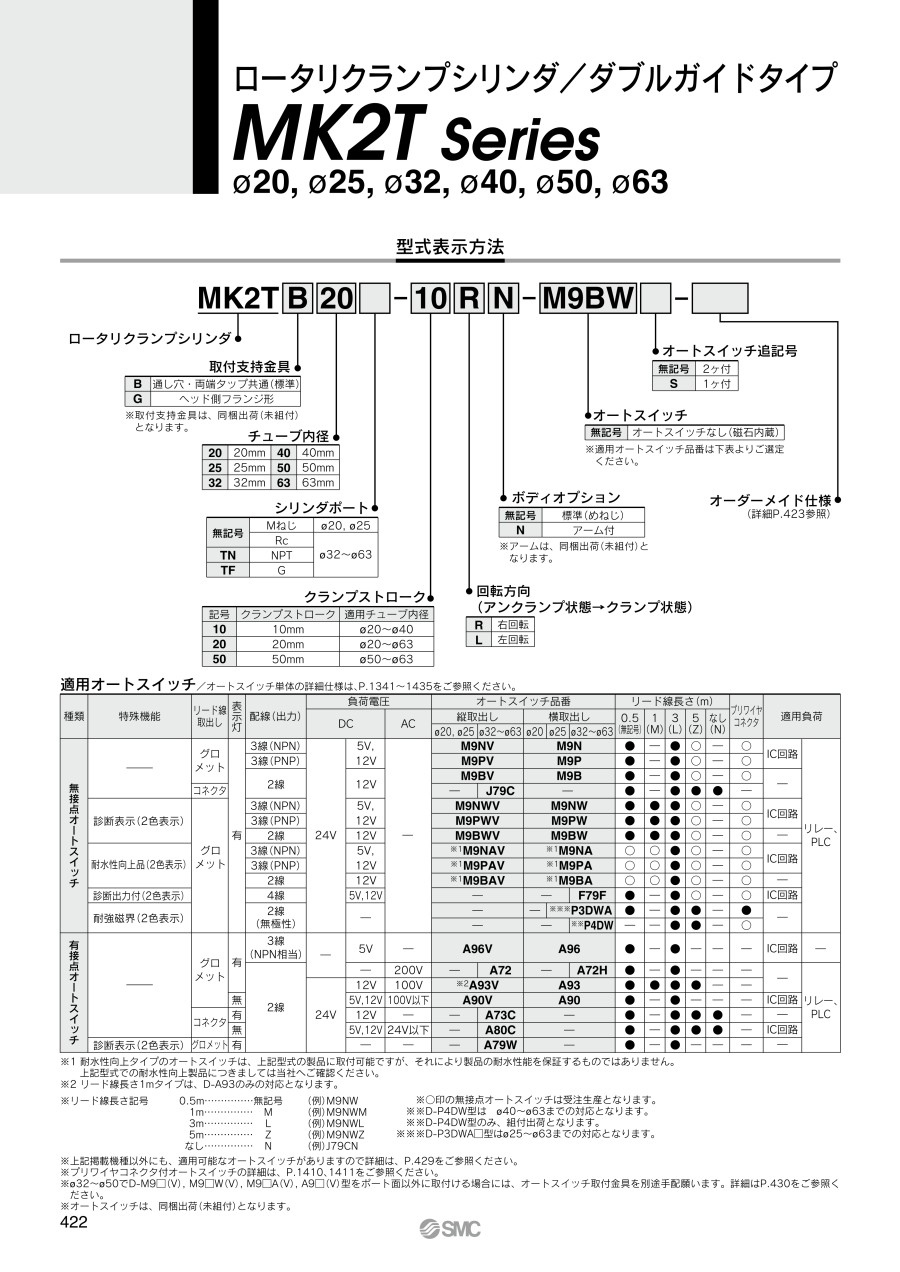

型式表示方法
型番例
製品仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,836円 ( 18,520円 ) | 6日目 |
18,238円 ( 20,062円 ) | 19日目 |
18,799円 ( 20,679円 ) | 19日目 |
19,360円 ( 21,296円 ) | 19日目 |
19,800円 ( 21,780円 ) | 19日目 |
19,922円 ( 21,914円 ) | 19日目 |
17,913円 ( 19,704円 ) | 19日目 |
19,922円 ( 21,914円 ) | 19日目 |
20,670円 ( 22,737円 ) | 19日目 |
23,100円 ( 25,410円 ) | 19日目 |
29,492円26,542円 ( 29,196円 ) | 19日目 |
26,586円 ( 29,245円 ) | 19日目 |
21,230円 ( 23,353円 ) | 19日目 |
20,843円 ( 22,927円 ) | 19日目 |
21,418円 ( 23,560円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,697円 ( 23,867円 ) | 19日目 |
25,157円 ( 27,673円 ) | 19日目 |
21,137円 ( 23,251円 ) | 19日目 |
21,697円 ( 23,867円 ) | 19日目 |
21,418円 ( 23,560円 ) | 19日目 |
21,697円 ( 23,867円 ) | 19日目 |
22,259円 ( 24,485円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
28,155円 ( 30,971円 ) | 19日目 |
25,541円22,986円 ( 25,285円 ) | 19日目 |
21,885円 ( 24,074円 ) | 19日目 |
20,856円 ( 22,942円 ) | 19日目 |
23,100円 ( 25,410円 ) | 19日目 |
21,418円 ( 23,560円 ) | 19日目 |
21,418円 ( 23,560円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,137円 ( 23,251円 ) | 19日目 |
21,697円 ( 23,867円 ) | 19日目 |
24,002円 ( 26,402円 ) | 19日目 |
21,697円 ( 23,867円 ) | 19日目 |
22,259円 ( 24,485円 ) | 19日目 |
19,080円 ( 20,988円 ) | 19日目 |
22,819円 ( 25,101円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
26,263円 ( 28,889円 ) | 19日目 |
24,002円 ( 26,402円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,697円 ( 23,867円 ) | 19日目 |
22,259円 ( 24,485円 ) | 19日目 |
18,238円 ( 20,062円 ) | 19日目 |
21,137円 ( 23,251円 ) | 19日目 |
21,697円 ( 23,867円 ) | 19日目 |
24,002円 ( 26,402円 ) | 19日目 |
21,697円 ( 23,867円 ) | 19日目 |
22,259円 ( 24,485円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
28,182円 ( 31,000円 ) | 19日目 |
23,567円 ( 25,924円 ) | 19日目 |
25,788円 ( 28,367円 ) | 19日目 |
23,755円 ( 26,131円 ) | 19日目 |
24,315円 ( 26,747円 ) | 19日目 |
24,053円 ( 26,458円 ) | 19日目 |
23,475円 ( 25,823円 ) | 19日目 |
24,035円 ( 26,439円 ) | 19日目 |
詳細情報
基本情報
水平横取付可能なロータリクランプシリンダ ダブルガイドタイプ MK2Tシリーズ。
【特長】
・回転機構部にガイドローラを2ヶ所採用
・不回転精度/回転精度向上！
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
ロータリクランプシリンダ ダブルガイドタイプ MK2Tシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qリフレッシュ品MK-Zシリーズは、旧タイプMK/MK2シリーズと取付寸法の互換性はあるのか？
A
旧MKと旧MK2(高負荷タイプ)は2010年10月に生産終了し、新MK-Zシリーズに統合されました。
新MK-Zの全長寸法は旧MKと同じですが、旧MK2との比較では3～10mm短縮しています。
MK2との互換が必要な場合は、新MK-Zの全長寸法を旧MK2と同寸法にした特注品（-X2094）を用意しています。
なおX2094はロッドカバーを延ばすことでMK2との全長を合わせた特注品のため、ロッド側基準で取付けされている場合は、互換がありません。また旧MKシリーズにはMKA（両端タップ）とMKB（通し穴）がありました。新MK-Zシリーズは、MKBで通し穴・両端タップ共通となりました。旧MKAをタップ取付していた場合は、新MK-Zの座ぐり穴の寸法分を考慮して、取付ボルトを長くする必要があります。
新MK-Zの全長寸法は旧MKと同じですが、旧MK2との比較では3～10mm短縮しています。
MK2との互換が必要な場合は、新MK-Zの全長寸法を旧MK2と同寸法にした特注品（-X2094）を用意しています。
なおX2094はロッドカバーを延ばすことでMK2との全長を合わせた特注品のため、ロッド側基準で取付けされている場合は、互換がありません。また旧MKシリーズにはMKA（両端タップ）とMKB（通し穴）がありました。新MK-Zシリーズは、MKBで通し穴・両端タップ共通となりました。旧MKAをタップ取付していた場合は、新MK-Zの座ぐり穴の寸法分を考慮して、取付ボルトを長くする必要があります。
QMKシリーズの回転ストロークとクランプストロークの意味は何ですか？
A
MKシリンダの回転ストロークは、ピストンロッドが上昇端より90゜回転しながら下がってくる際のストロークです。
回転ストロークは、MKシリンダのチューブ内径でストロークが決まっています。 MKシリンダのクランプストロークは、回転ストローク後に直線で下がってくるストロークです。クランプストロークは、チューブ内径により2～4種類のストロークを選択できます。
MKカタログの外形寸法図に記載された、ロッド状態が押出時の全長寸法（Q寸法）は、ロッド引込時の寸法に、回転ストロークとクランプストロークを加算した値です。
例）MKB50-30RZの押出時の全長寸法⇒172＋19＋30＝221mm
回転ストロークは、MKシリンダのチューブ内径でストロークが決まっています。 MKシリンダのクランプストロークは、回転ストローク後に直線で下がってくるストロークです。クランプストロークは、チューブ内径により2～4種類のストロークを選択できます。
MKカタログの外形寸法図に記載された、ロッド状態が押出時の全長寸法（Q寸法）は、ロッド引込時の寸法に、回転ストロークとクランプストロークを加算した値です。
例）MKB50-30RZの押出時の全長寸法⇒172＋19＋30＝221mm
QロータリークランプシリンダMKシリーズは、どういった動きをするものなのか？
A
MKシリンダは、上昇端より90゜回転しながら下降し、回転ストローク後は直線で下降端まで動きます。
MKシリーズの回転ストローク部は、ロッドにあるらせん状の溝とガイドピンとのかみあいにより回転する構造です。
この回転動作は、クランプを外してワークを移動させる際に、MKシリンダのアームがワークに干渉しないようにするためです。ワークのクランプは、クランプストローク内で行います。MKシリーズの取付けはロッド上向きのみで、水平横取付（横方向での使用）はできません。MK2Tシリーズは、水平横取付（横方向での使用）が可能です。
MKシリーズの回転ストローク部は、ロッドにあるらせん状の溝とガイドピンとのかみあいにより回転する構造です。
この回転動作は、クランプを外してワークを移動させる際に、MKシリンダのアームがワークに干渉しないようにするためです。ワークのクランプは、クランプストローク内で行います。MKシリーズの取付けはロッド上向きのみで、水平横取付（横方向での使用）はできません。MK2Tシリーズは、水平横取付（横方向での使用）が可能です。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
クランプシリンダカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
SMC
ロータリクランプシリンダ 標準形 MKシリーズ
4.2通常価格(税別)：7,944円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
フローティングジョイント －スタンダ－ドめねじタイプ－
4.3通常価格(税別)：580円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
フローティングジョイント フランジ取付型
4.9通常価格(税別)：530円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
フローティングジョイント 簡易接続型 －【めねじ】 シリンダコネクタ セパレ－トタイプ－
4.7通常価格(税別)：490円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ホルダ －サイドマウントフランジタイプ－
4.8通常価格(税別)：890円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
フローティングジョイント 簡易接続型 － 【めねじ】 シリンダコネクタ・ホルダセット －
4.6通常価格(税別)：1,280円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
シリコンゴムプッシャ/ふっ素ゴムプッシャ めねじタイプ
4.5通常価格(税別)：1,260円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
ウレタンゴムプッシャ めねじタイプ
4.7通常価格(税別)：800円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
フローティングジョイント －超短タイプ おねじ取付－ めねじ
4.3通常価格(税別)：2,380円～
通常出荷日:当日出荷可能在庫品1日目
