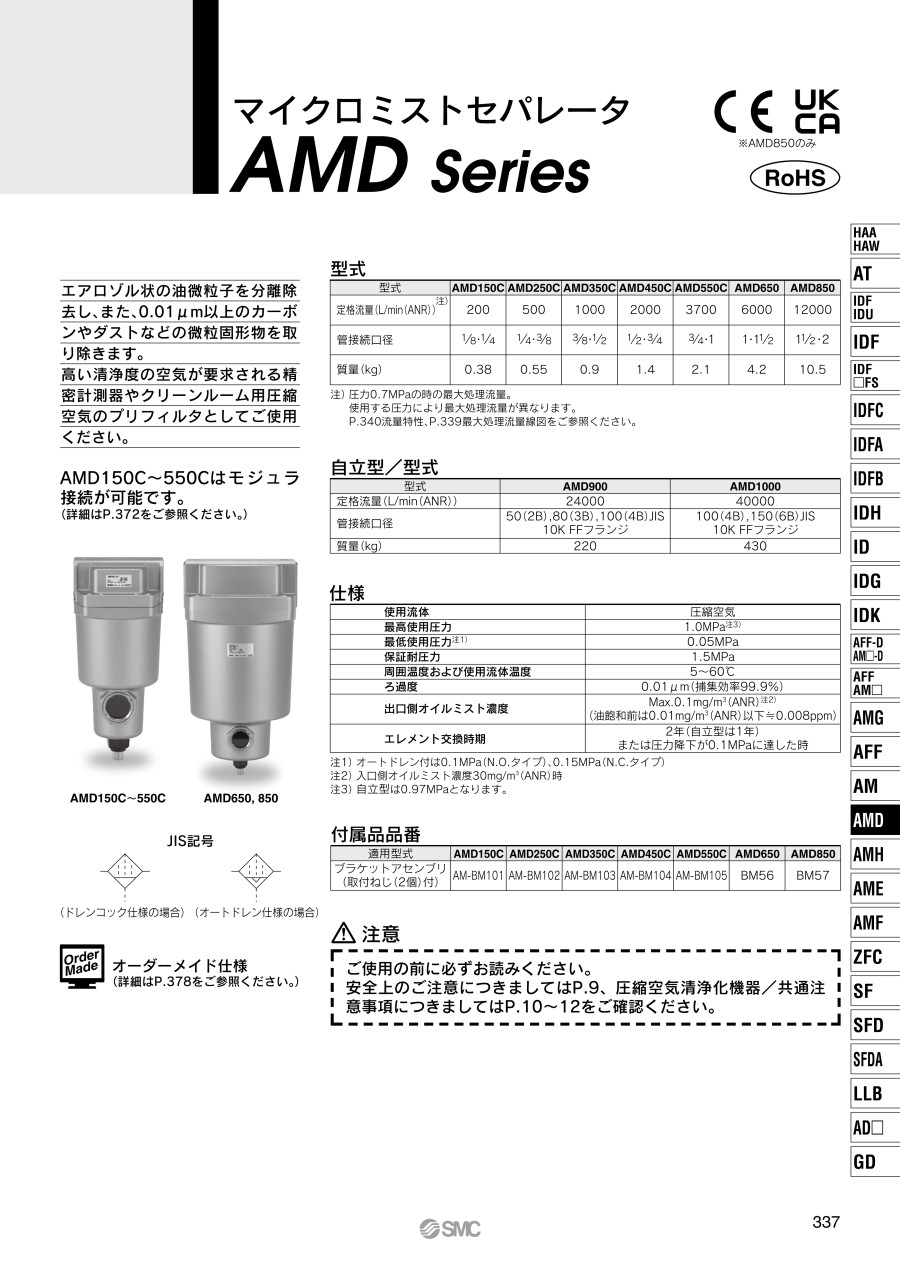

マイクロミストセパレータ AMDシリーズ
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 113円～891,602円特別価格
- 税込単価
- 124円～980,762円特別価格
【特長】・エアロゾル状の油微粒子を分離除去し、また、0.01μm以上のカーボン...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
未確定：候補が1,652型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
AMD150C～AMD550C
AMD650
AMD850
製品仕様
AMD150C～AMD550C 商品イメージ
AMD650／AMD850 商品イメージ
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 最高使用圧力 | 1.0MPa注3） |
| 最低使用圧力注1） | 0.05MPa |
| 保証耐圧力 | 1.5MPa |
| 周囲温度および使用流体温度 | 5～60℃ |
| ろ過度 | 0.01μm（捕集効率99.9%） |
| 出口側オイルミスト濃度 | Max.0.1mg/m3（ANR）注2） （油飽和前は0.01mg/m3（ANR）以下≒0.008ppm） |
| エレメント交換時期 | 2年（自立型は1年） または圧力降下が0.1MPaに達した時 |
注1）オートドレン付は0.1MPa（N.O.タイプ）、0.15MPa（N.C.タイプ）
注2）入口側オイルミスト濃度30mg/m3（ANR）時
注3）自立型は0.97MPaとなります。
型式
| 型式 | AMD150C | AMD250C | AMD350C | AMD450C | AMD550C | AMD650 | AMD850 |
|---|---|---|---|---|---|---|---|
| 定格流量（L/min（ANR））注） | 200 | 500 | 1,000 | 2,000 | 3,700 | 6,000 | 12,000 |
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 3/8・1/2 | 1/2・3/4 | 3/4・1 | 1・1 1/2 | 1 1/2・2 |
| 質量（kg） | 0.38 | 0.55 | 0.9 | 1.4 | 2.1 | 4.2 | 10.5 |
注）圧力0.7MPaの時の最大処理流量。使用する圧力により最大処理流量が異なります。
付属品品番
| 適用型式 | AMD150C | AMD250C | AMD350C | AMD450C | AMD550C | AMD650 | AMD850 |
|---|---|---|---|---|---|---|---|
| ブラケットアセンブリ （取付ねじ（2個）付） | AM-BM101 | AM-BM102 | AM-BM103 | AM-BM104 | AM-BM105 | BM56 | BM57 |
構造
AMD150C～AMD550C／AMD650
AMD850
注）図はドレンコック仕様を示します。
注）構造図は、部品の説明上、サイトグラスを記載していますが、取付位置関係は実際と異なります。
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 内外面塗装 |
| 2 | ハウジング（ケース） | アルミニウム合金 | |
| 3 | サイトグラス | 強化ガラス | - |
交換部品
| 番号 | 名称 | 材質 | 適用型式 | 型式 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| AMD150C | AMD250C | AMD350C | AMD450C | AMD550C | AMD650 | AMD850 | ||||
| 4 | エレメント アセンブリ | グラスファイバ 他 | オプションF以外 | AMD-EL150 | AMD-EL250 | AMD-EL350 | AMD-EL450 | AMD-EL550 | AMD-EL650 | AMD-EL850 |
| オプションFの場合 | AMD-EL150-F | AMD-EL250-F | AMD-EL350-F | AMD-EL450-F | AMD-EL550-F | - | - | |||
- ※ エレメントアセンブリには、ガスケット（1個）、Oリング（1個）を付属しています。
規格表
| 型式 | 管接続口径 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|
| AMD150C | 1/8, 1/4 | 161 | 10 | 99 | 63 | 23 | 63 | 10 |
| AMD250C | 1/4, 3/8 | 175 | 14 | 113 | 76 | 23 | 76 | 10 |
| AMD350C | 3/8, 1/2 | 207 | 18 | 145 | 90 | 23 | 90 | 10 |
| AMD450C | 1/2, 3/4 | 228 | 20 | 166 | 106 | 23 | 106 | 10 |
| AMD550C | 3/4, 1 | 262 | 24 | 200 | 122 | 23 | 122 | 15 |
| 型式 | ブラケット関連寸法 | 目詰まりチェッカ関連寸法 | 差圧スイッチ関連寸法 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | I | J | K | T | U | L | M | V | N | O | P | Q | R | S | W | X | Y | Z | |
| AMD150C | 176 | 56 | 20 | 5 | 6 | 6 | 12 | 6 | 10 | 35 | 54 | 70 | 26 | 4.5 | 1.6 | 24 | 37 | 32 | 41 |
| AMD250C | 193 | 66 | 24 | 8 | 6 | 6 | 12 | 6 | 10 | 40 | 66 | 80 | 28 | 5 | 2 | 27 | 37 | 36 | 41 |
| AMD350C | 225 | 80 | 28 | 8 | 7 | 7 | 14 | 7 | 12 | 50 | 80 | 95 | 34 | 5 | 2.3 | 32 | 37 | 42 | 41 |
| AMD450C | 249 | 90 | 31 | 10 | 9 | 9 | 18 | 9 | 15 | 55 | 88 | 111 | 50 | 9 | 3.2 | 37 | 37 | 43 | 41 |
| AMD550C | 281 | 100 | 33 | 10 | 9 | 9 | 18 | 9 | 15 | 65 | 102 | 126 | 60 | 10 | 3.2 | 39 | 37 | 51 | 41 |
選定サポート情報
AMD150C～AMD550C 型番表示方法
AMD650／AMD850 型番表示方法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
113円 ( 124円 ) | 19日目 |
20,405円 ( 22,446円 ) | 6日目 |
27,245円 ( 29,970円 ) | 10日目 |
18,599円 ( 20,459円 ) | 10日目 |
891,594円 ( 980,753円 ) | 18日目 |
891,594円 ( 980,753円 ) | 18日目 |
891,602円 ( 980,762円 ) | 18日目 |
891,602円 ( 980,762円 ) | 18日目 |
4,443円 ( 4,887円 ) | 18日目 |
7,276円 ( 8,004円 ) | 18日目 |
7,073円 ( 7,780円 ) | 19日目 |
4,899円 ( 5,389円 ) | 18日目 |
11,821円 ( 13,003円 ) | 18日目 |
7,484円 ( 8,232円 ) | 19日目 |
7,654円 ( 8,419円 ) | 18日目 |
4,443円 ( 4,887円 ) | 18日目 |
15,465円 ( 17,012円 ) | 18日目 |
6,495円 ( 7,145円 ) | 18日目 |
5,119円 ( 5,631円 ) | 18日目 |
11,336円 ( 12,470円 ) | 18日目 |
5,118円 ( 5,630円 ) | 6日目 |
7,739円 ( 8,513円 ) | 18日目 |
7,484円 ( 8,232円 ) | 19日目 |
5,688円 ( 6,257円 ) | 19日目 |
7,398円 ( 8,138円 ) | 18日目 |
4,890円 ( 5,379円 ) | 16日目 |
5,483円 ( 6,031円 ) | 18日目 |
15,843円 ( 17,427円 ) | 18日目 |
6,827円 ( 7,510円 ) | 18日目 |
15,845円 ( 17,430円 ) | 18日目 |
5,483円 ( 6,031円 ) | 18日目 |
11,395円 ( 12,535円 ) | 18日目 |
8,776円 ( 9,654円 ) | 18日目 |
9,118円 ( 10,030円 ) | 19日目 |
10,941円 ( 12,035円 ) | 18日目 |
9,650円 ( 10,615円 ) | 18日目 |
15,845円 ( 17,430円 ) | 18日目 |
8,424円 ( 9,266円 ) | 18日目 |
8,380円 ( 9,218円 ) | 19日目 |
20,405円 ( 22,446円 ) | 18日目 |
10,247円 ( 11,272円 ) | 18日目 |
20,405円 ( 22,446円 ) | 18日目 |
15,854円 ( 17,439円 ) | 18日目 |
9,697円 ( 10,667円 ) | 18日目 |
8,424円 ( 9,266円 ) | 18日目 |
8,380円 ( 9,218円 ) | 18日目 |
10,247円 ( 11,272円 ) | 18日目 |
19,427円 ( 21,370円 ) | 18日目 |
10,247円 ( 11,272円 ) | 18日目 |
11,336円 ( 12,470円 ) | 18日目 |
15,854円 ( 17,439円 ) | 18日目 |
7,977円 ( 8,775円 ) | 18日目 |
7,977円 ( 8,775円 ) | 18日目 |
10,143円 ( 11,157円 ) | 18日目 |
4,659円 ( 5,125円 ) | 在庫品1日目当日出荷可能 |
7,293円 ( 8,022円 ) | 18日目 |
7,946円 ( 8,741円 ) | 18日目 |
7,969円 ( 8,766円 ) | 18日目 |
6,600円 ( 7,260円 ) | 18日目 |
7,863円 ( 8,649円 ) | 18日目 |
詳細情報
基本情報
【特長】
・エアロゾル状の油微粒子を分離除去し、また、0.01μm以上のカーボンやダストなどの微粒固形物を取り除きます
【用途】
・高い清浄度の空気が要求される精密計測器やクリーンルーム用圧縮空気のプリフィルタとして使用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
プリフィルタ付マイクロミストセパレータ AMHシリーズ
SMC社のプリフィルタ付マイクロミストセパレータです。0.3μmプリフィルタを内蔵しています。AM＋AMDエレメントを一体化し省スペースを実現しました。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
マイクロミストセパレータ AMDシリーズのレビュー
ミストセパレータ
4
4.02023/08/16
在庫品ですぐ来てよいが、エレメントアッセンブリなのにイラストがボディでちょっとややこしい。
0人が参考にしています。
エアーの水分油分除去
4
4.02021/04/20
工場内のエアー配管に使用しました。今の時期は全く問題なく使用できています。通年使用してみたいと思います
0人が参考にしています。
生産設備付帯部品として使用
4
4.02019/11/13
製品や作業台の除塵用エアダスター配管付帯部品として使用しています。コンプレッサーによって作られた圧搾空気が工場内敷設配管...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q清浄化機器AFF・AM・AMDシリーズの新旧品番とエレメントの互換を知りたい。
A
AFF22やAM200、AMD311などの型式は、1977年からの製品で、ケースASSYやエレメントの販売も終了しました。
AFF2B～22B及びAM150～550やAMD150～550の型式は、1988年～2009年までの製品です。
現行品はAFF2C～22C及びAM150C～550CやAMD150C～550Cになります。この新旧型式については、エレメントの互換性があり、エレメントの品番もボディサイズごとに同じです。
エレメントの品番は、各カタログの構造図に記載されています。
AFF2B～22B及びAM150～550やAMD150～550の型式は、1988年～2009年までの製品です。
現行品はAFF2C～22C及びAM150C～550CやAMD150C～550Cになります。この新旧型式については、エレメントの互換性があり、エレメントの品番もボディサイズごとに同じです。
エレメントの品番は、各カタログの構造図に記載されています。
QAFF/AM/AMD/AMH/AMGシリーズの、ドレンの排出方法を教えてください。
A
ドレンコック付（手動排出）とオートドレン付（自動排出）があります。
オートドレンはフロート式オートドレンで、ノーマルオープン（N.O.）とノーマルクローズ（N.C.）があります。
ドレンコック付は、ケース底の排出口つまみを緩めてドレンを排出し、排出後はつまみを戻します。
オートドレン付でも手動操作が出来ます。排出口のつまみを「O」側に緩めますとドレンが排出します。
排出後はつまみを「S」側に戻します。
オートドレンはフロート式オートドレンで、ノーマルオープン（N.O.）とノーマルクローズ（N.C.）があります。
ドレンコック付は、ケース底の排出口つまみを緩めてドレンを排出し、排出後はつまみを戻します。
オートドレン付でも手動操作が出来ます。排出口のつまみを「O」側に緩めますとドレンが排出します。
排出後はつまみを「S」側に戻します。
