ミストセパレータ AMシリーズ
- 通常単価(税別)
- 431円～128,174円
- 税込単価
- 474円～140,991円
【特長】・オイルミストを分離除去し、0.3μm以上のサビ・カーボンなどの微粒固...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
未確定：候補が1,837型番あります。
商品情報
外形図
AM150C～AM550C
AM650
AM850
製品仕様

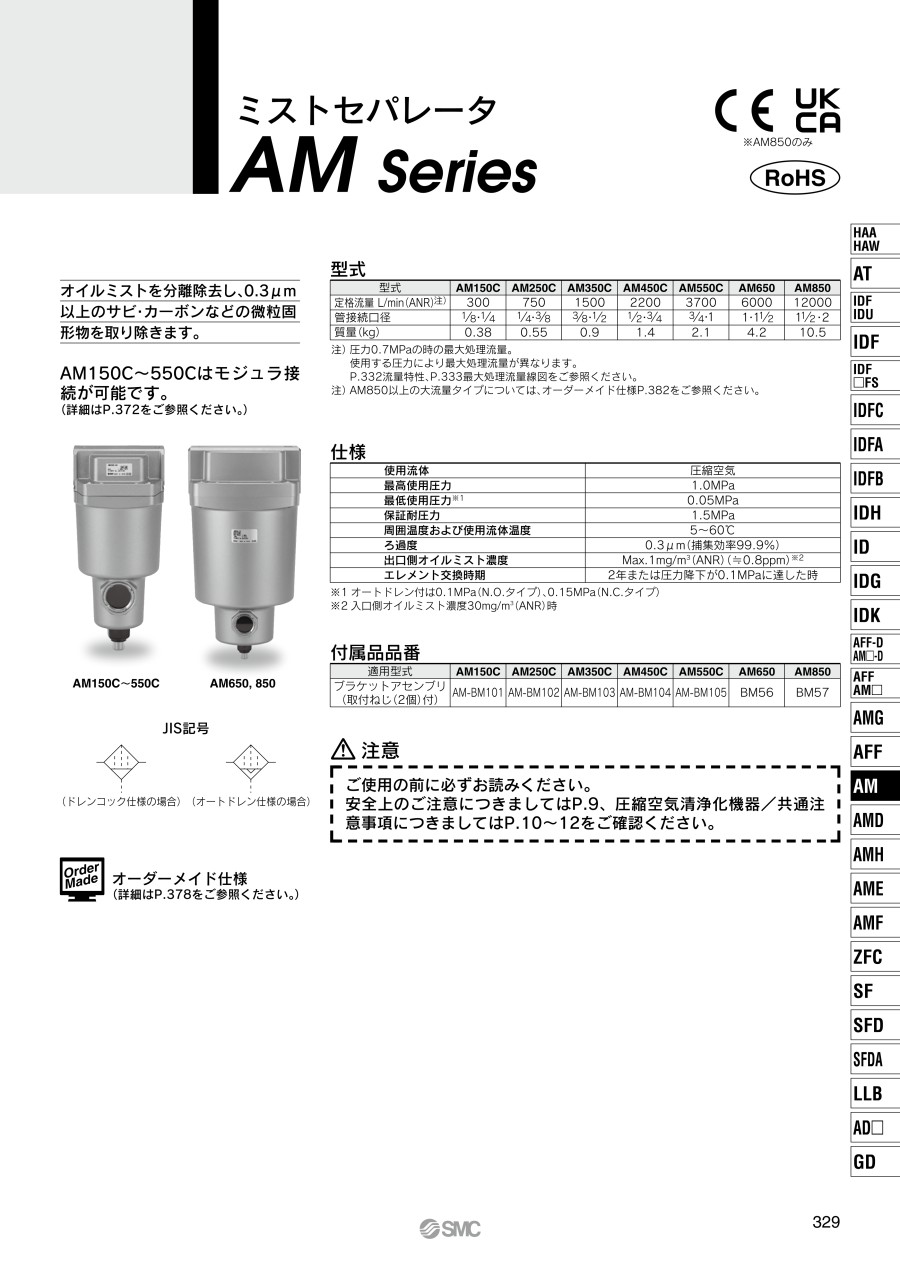

AM150C～AM550C 商品イメージ
AM650／AM850 商品イメージ
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 最低使用圧力※1 | 0.05MPa |
| 保証耐圧力 | 1.5MPa |
| 周囲温度および使用流体温度 | 5～60℃ |
| ろ過度 | 0.3μm（捕集効率99.9%） |
| 出口側オイルミスト濃度 | Max.1mg/m3（ANR）（≒0.8ppm）※2 |
| エレメント交換時期 | 2年または圧力降下が0.1MPaに達した時 |
- ※1オートドレン付は0.1MPa（N.O.タイプ）、0.15MPa（N.C.タイプ）
- ※2入口側オイルミスト濃度30mg/m3（ANR）時
型式
| 型式 | AM150C | AM250C | AM350C | AM450C | AM550C | AM650 | AM850 |
|---|---|---|---|---|---|---|---|
| 定格流量 L/min（ANR）注） | 300 | 750 | 1,500 | 2,200 | 3,700 | 6,000 | 12,000 |
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 3/8・1/2 | 1/2・3/4 | 3/4・1 | 1・1 1/2 | 1 1/2・2 |
| 質量（kg） | 0.38 | 0.55 | 0.9 | 1.4 | 2.1 | 4.2 | 10.5 |
注）圧力0.7MPaの時の最大処理流量。使用する圧力により最大処理流量が異なります。
付属品品番
| 適用型式 | AM150C | AM250C | AM350C | AM450C | AM550C | AM650 | AM850 |
|---|---|---|---|---|---|---|---|
| ブラケットアセンブリ （取付ねじ（2個）付） | AM-BM101 | AM-BM102 | AM-BM103 | AM-BM104 | AM-BM105 | BM56 | BM57 |
構造
AM150C～AM550C／AM650
AM850
注）図はドレンコック仕様を示します。
注）構造図は、部品の説明上、サイトグラスを記載していますが、取付位置関係は実際と異なります。
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 内外面塗装 |
| 2 | ハウジング（ケース） | アルミニウム合金 | |
| 3 | サイトグラス | 強化ガラス | - |
交換部品
| 番号 | 名称 | 材質 | 適用型式 | 型式 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| AM150C | AM250C | AM350C | AM450C | AM550C | AM650 | AM850 | ||||
| 4 | エレメント アセンブリ | グラスファイバ 他 | オプションF以外 | AM-EL150 | AM-EL250 | AM-EL350 | AM-EL450 | AM-EL550 | AM-EL650 | AM-EL850 |
| オプションFの場合 | AM-EL150-F | AM-EL250-F | AM-EL350-F | AM-EL450-F | AM-EL550-F | - | - | |||
- ※ エレメントアセンブリには、ガスケット（1個）、Oリング（1個）を付属しています。
規格表
| 型式 | 管接続口径 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|
| AM150C | 1/8, 1/4 | 161 | 10 | 99 | 63 | 23 | 63 | 10 |
| AM250C | 1/4, 3/8 | 175 | 14 | 113 | 76 | 23 | 76 | 10 |
| AM350C | 3/8, 1/2 | 207 | 18 | 145 | 90 | 23 | 90 | 10 |
| AM450C | 1/2, 3/4 | 228 | 20 | 166 | 106 | 23 | 106 | 10 |
| AM550C | 3/4, 1 | 262 | 24 | 200 | 122 | 23 | 122 | 15 |
| 型式 | ブラケット関連寸法 | 目詰まり チェッカ 関連寸法 | 差圧 スイッチ 関連寸法 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | I | J | K | T | U | L | M | V | N | O | P | Q | R | S | W | X | Y | Z | |
| AM150C | 176 | 56 | 20 | 5 | 6 | 6 | 12 | 6 | 10 | 35 | 54 | 70 | 26 | 4.5 | 1.6 | 24 | 37 | 32 | 41 |
| AM250C | 193 | 66 | 24 | 8 | 6 | 6 | 12 | 6 | 10 | 40 | 66 | 80 | 28 | 5 | 2 | 27 | 37 | 36 | 41 |
| AM350C | 225 | 80 | 28 | 8 | 7 | 7 | 14 | 7 | 12 | 50 | 80 | 95 | 34 | 5 | 2.3 | 32 | 37 | 42 | 41 |
| AM450C | 249 | 90 | 31 | 10 | 9 | 9 | 18 | 9 | 15 | 55 | 88 | 111 | 50 | 9 | 3.2 | 37 | 37 | 43 | 41 |
| AM550C | 281 | 100 | 33 | 10 | 9 | 9 | 18 | 9 | 15 | 65 | 102 | 126 | 60 | 10 | 3.2 | 39 | 37 | 51 | 41 |
選定サポート情報
AM150C～AM550C 型番表示方法
AM650／AM850 型番表示方法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,583円 ( 6,141円 ) | 19日目 |
8,342円 ( 9,176円 ) | 19日目 |
7,654円 ( 8,419円 ) | 19日目 |
5,969円 ( 6,566円 ) | 19日目 |
12,887円 ( 14,176円 ) | 19日目 |
8,052円 ( 8,857円 ) | 19日目 |
6,714円 ( 7,385円 ) | 19日目 |
5,484円 ( 6,032円 ) | 19日目 |
18,292円 ( 20,121円 ) | 19日目 |
7,566円 ( 8,323円 ) | 19日目 |
18,292円 ( 20,121円 ) | 19日目 |
6,152円 ( 6,767円 ) | 19日目 |
12,425円 ( 13,668円 ) | 19日目 |
5,966円 ( 6,563円 ) | 6日目 |
8,767円 ( 9,644円 ) | 19日目 |
6,347円 ( 6,982円 ) | 19日目 |
5,864円 ( 6,450円 ) | 19日目 |
7,946円 ( 8,741円 ) | 19日目 |
6,551円 ( 7,206円 ) | 19日目 |
7,946円 ( 8,741円 ) | 19日目 |
18,165円 ( 19,982円 ) | 19日目 |
6,550円 ( 7,205円 ) | 19日目 |
13,575円 ( 14,933円 ) | 19日目 |
10,258円 ( 11,284円 ) | 6日目 |
14,011円 ( 15,412円 ) | 19日目 |
9,845円 ( 10,830円 ) | 19日目 |
11,476円 ( 12,624円 ) | 19日目 |
11,927円 ( 13,120円 ) | 19日目 |
13,575円 ( 14,933円 ) | 19日目 |
16,763円 ( 18,439円 ) | 19日目 |
9,109円 ( 10,020円 ) | 6日目 |
14,629円 ( 16,092円 ) | 19日目 |
9,109円 ( 10,020円 ) | 19日目 |
11,531円 ( 12,684円 ) | 19日目 |
21,119円 ( 23,231円 ) | 19日目 |
11,708円 ( 12,879円 ) | 19日目 |
16,385円 ( 18,024円 ) | 19日目 |
10,760円 ( 11,836円 ) | 19日目 |
9,109円 ( 10,020円 ) | 19日目 |
13,566円 ( 14,923円 ) | 19日目 |
9,449円 ( 10,394円 ) | 19日目 |
11,531円 ( 12,684円 ) | 19日目 |
11,531円 ( 12,684円 ) | 19日目 |
12,425円 ( 13,668円 ) | 19日目 |
21,119円 ( 23,231円 ) | 19日目 |
16,385円 ( 18,024円 ) | 19日目 |
12,012円 ( 13,213円 ) | 19日目 |
9,117円 ( 10,029円 ) | 19日目 |
9,069円 ( 9,976円 ) | 19日目 |
11,152円 ( 12,267円 ) | 19日目 |
12,259円 ( 13,485円 ) | 19日目 |
15,987円 ( 17,586円 ) | 19日目 |
10,264円 ( 11,290円 ) | 19日目 |
5,855円 ( 6,441円 ) | 在庫品1日目当日出荷可能 |
8,342円 ( 9,176円 ) | 16日目 |
8,827円 ( 9,710円 ) | 19日目 |
8,342円 ( 9,176円 ) | 19日目 |
7,654円 ( 8,419円 ) | 19日目 |
8,139円 ( 8,953円 ) | 19日目 |
6,040円 ( 6,644円 ) | 19日目 |
詳細情報
基本情報
【特長】
・オイルミストを分離除去し、0.3μm以上のサビ・カーボンなどの微粒固形物を取り除きます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
