メインラインフィルタ AFFシリーズ
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 789円～373,505円特別価格
- 税込単価
- 868円～410,856円特別価格
【特長】・油・水・異物などの不純物を除去し、下流のドライヤの機能向上や精密フィ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が1,924型番あります。
商品情報
外形図
単位：mm

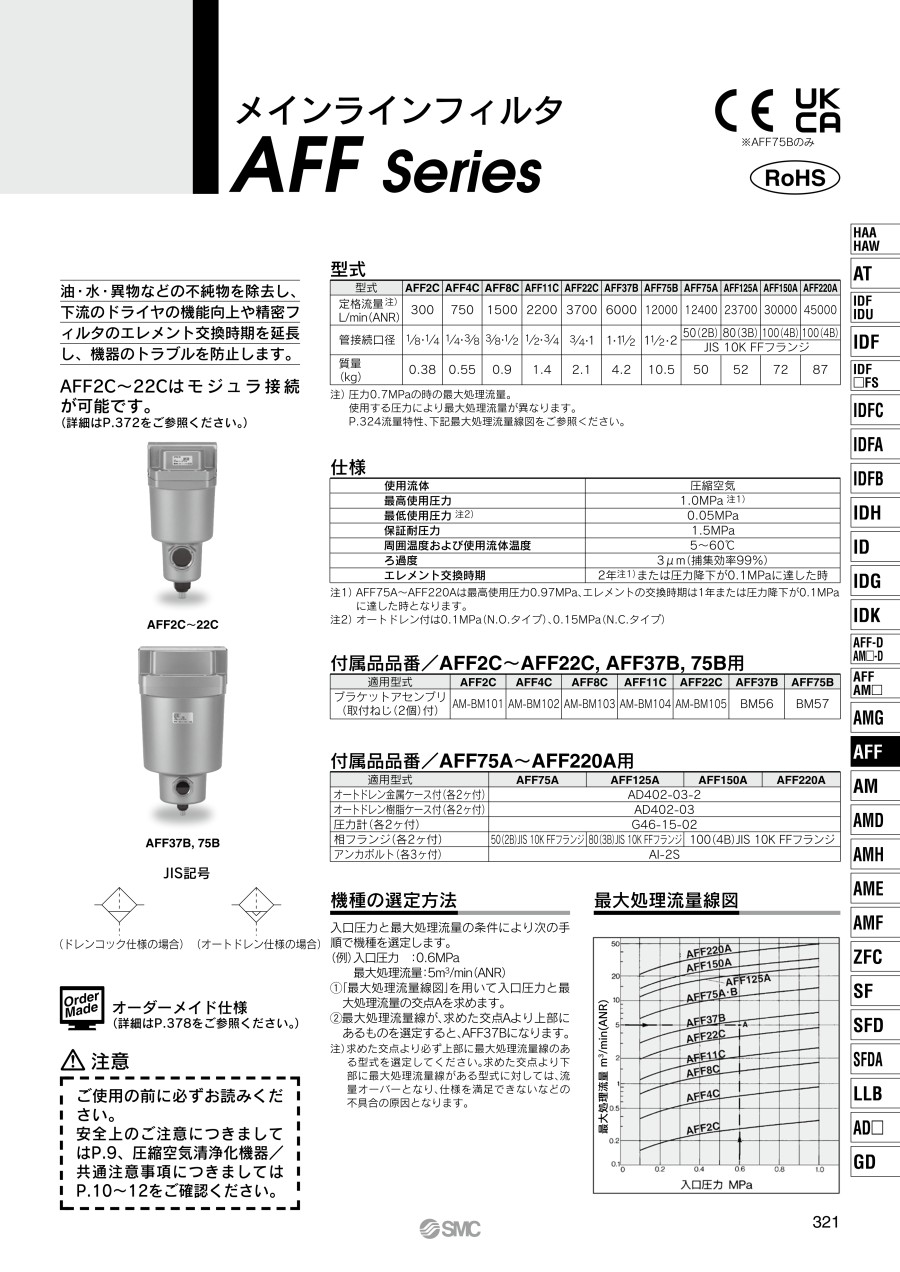

製品仕様
商品イメージ
仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 最低使用圧力 注1） | 0.05MPa |
| 保証耐圧力 | 1.5MPa |
| 周囲温度および使用流体温度 | 5～60℃ |
| ろ過度 | 3μm（捕集効率99%） |
| エレメント交換時期 | 2年注1）または圧力降下が0.1MPaに達した時 |
- ※ 注1）オートドレン付は0.1MPa（N.O.タイプ）、0.15MPa（N.C.タイプ）
| 型番 | AFF2C | AFF4C | AFF8C | AFF11C | AFF22C |
|---|---|---|---|---|---|
| 定格流量注） L/min（ANR） | 300 | 750 | 1,500 | 2,200 | 3,700 |
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 3/8・1/2 | 1/2・3/4 | 3/4・1 |
| 質量（kg） | 0.38 | 0.55 | 0.9 | 1.4 | 2.1 |
- ※ 注）圧力0.7MPaの時の最大処理流量。使用する圧力により最大処理流量が異なります。
付属品
| 適用型番 | AFF2C | AFF4C | AFF8C | AFF11C | AFF22C |
|---|---|---|---|---|---|
| ブラケットアセンブリ （取付ねじ（2個）付） | AM-BM101 | AM-BM102 | AM-BM103 | AM-BM104 | AM-BM105 |
型式表示方法
構造
- ※ 注）図はドレンコック仕様を示します。
- ※ 注）構造図は、部品の説明上、サイトグラスを記載していますが、取付位置関係は実際と異なります。
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 内外面塗装 |
| 2 | ハウジング（ケース） | アルミニウム合金 | |
| 3 | サイトグラス | 強化ガラス | - |
交換部品
| 番号 | 名称 | 材質 | 適用型番 | 型番 | ||||
|---|---|---|---|---|---|---|---|---|
| AFF2C | AFF4C | AFF8C | AFF11C | AFF22C | ||||
| 4 | エレメントアセンブリ | コットンペーパ他 | オプションF以外 | AFF-EL2B | AFF-EL4B | AFF-EL8B | AFF-EL11B | AFF-EL22B |
| オプションFの場合 | AFF-EL2B-F | AFF-EL4B-F | AFF-EL8B-F | AFF-EL11B-F | AFF-EL22B-F | |||
- ※ エレメントアセンブリには、ガスケット（1個）、Oリング（1個）を付属しています。
規格表
| 型番 | 管接続口径 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|
| AFF2C | 1/8, 1/4 | 161 | 10 | 99 | 63 | 23 | 63 | 10 |
| AFF4C | 1/4, 3/8 | 175 | 14 | 113 | 76 | 23 | 76 | 10 |
| AFF8C | 3/8, 1/2 | 207 | 18 | 145 | 90 | 23 | 90 | 10 |
| AFF11C | 1/2, 3/4 | 228 | 20 | 166 | 106 | 23 | 106 | 10 |
| AFF22C | 3/4, 1 | 262 | 24 | 200 | 122 | 23 | 122 | 10 |
| 型番 | ブラケット関連寸法 | 目詰まりチェッカ関連寸法 | 差圧スイッチ関連寸法 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | I | J | K | T | U | L | M | V | N | O | P | Q | R | S | W | X | Y | Z | |
| AFF2C | 176 | 56 | 20 | 5 | 6 | 6 | 12 | 6 | 10 | 35 | 54 | 70 | 26 | 4.5 | 1.6 | 24 | 37 | 32 | 41 |
| AFF4C | 193 | 66 | 24 | 8 | 6 | 6 | 12 | 6 | 10 | 40 | 66 | 80 | 28 | 5 | 2 | 27 | 37 | 36 | 41 |
| AFF8C | 225 | 80 | 28 | 8 | 7 | 7 | 14 | 7 | 12 | 50 | 80 | 95 | 34 | 5 | 2.3 | 32 | 37 | 42 | 41 |
| AFF11C | 249 | 90 | 31 | 10 | 9 | 9 | 18 | 9 | 15 | 55 | 88 | 111 | 50 | 9 | 3.2 | 37 | 37 | 43 | 41 |
| AFF22C | 281 | 100 | 33 | 10 | 9 | 9 | 18 | 9 | 15 | 65 | 102 | 126 | 60 | 10 | 3.2 | 39 | 37 | 51 | 41 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,713円 ( 2,984円 ) | 19日目 |
5,147円 ( 5,662円 ) | 19日目 |
3,219円 ( 3,541円 ) | 6日目 |
3,062円 ( 3,368円 ) | 19日目 |
5,524円 ( 6,076円 ) | 19日目 |
5,376円 ( 5,914円 ) | 19日目 |
7,566円 ( 8,323円 ) | 19日目 |
5,689円 ( 6,258円 ) | 19日目 |
12,799円 ( 14,079円 ) | 19日目 |
5,458円 ( 6,004円 ) | 19日目 |
16,425円 ( 18,068円 ) | 19日目 |
7,512円 ( 8,263円 ) | 19日目 |
6,063円 ( 6,669円 ) | 19日目 |
5,774円 ( 6,351円 ) | 19日目 |
9,255円 ( 10,181円 ) | 19日目 |
7,946円 ( 8,741円 ) | 19日目 |
6,268円 ( 6,895円 ) | 19日目 |
5,696円 ( 6,266円 ) | 19日目 |
7,864円 ( 8,650円 ) | 19日目 |
16,822円 ( 18,504円 ) | 19日目 |
6,444円 ( 7,088円 ) | 19日目 |
12,694円 ( 13,963円 ) | 19日目 |
9,736円 ( 10,710円 ) | 19日目 |
14,570円 ( 16,027円 ) | 19日目 |
14,705円 ( 16,176円 ) | 19日目 |
9,791円 ( 10,770円 ) | 19日目 |
11,823円 ( 13,005円 ) | 19日目 |
11,400円 ( 12,540円 ) | 19日目 |
23,806円 ( 26,187円 ) | 19日目 |
9,358円 ( 10,294円 ) | 19日目 |
13,091円 ( 14,400円 ) | 19日目 |
20,406円 ( 22,447円 ) | 19日目 |
11,398円 ( 12,538円 ) | 19日目 |
10,282円 ( 11,310円 ) | 19日目 |
9,358円 ( 10,294円 ) | 19日目 |
9,116円 ( 10,028円 ) | 19日目 |
11,444円 ( 12,588円 ) | 19日目 |
10,233円 ( 11,256円 ) | 19日目 |
8,993円 ( 9,892円 ) | 19日目 |
11,046円 ( 12,151円 ) | 19日目 |
15,854円 ( 17,439円 ) | 19日目 |
5,640円3,778円 ( 4,156円 ) | 在庫品1日目当日出荷可能 |
8,236円 ( 9,060円 ) | 19日目 |
10,029円 ( 11,032円 ) | 19日目 |
8,922円 ( 9,814円 ) | 19日目 |
8,006円 ( 8,807円 ) | 19日目 |
5,689円 ( 6,258円 ) | 19日目 |
13,575円 ( 14,933円 ) | 19日目 |
7,969円 ( 8,766円 ) | 19日目 |
5,458円 ( 6,004円 ) | 19日目 |
7,512円 ( 8,263円 ) | 19日目 |
16,426円 ( 18,069円 ) | 19日目 |
7,460円 ( 8,206円 ) | 19日目 |
8,149円 ( 8,964円 ) | 19日目 |
16,426円 ( 18,069円 ) | 19日目 |
6,152円 ( 6,767円 ) | 19日目 |
12,435円 ( 13,679円 ) | 19日目 |
6,055円4,722円 ( 5,194円 ) | 在庫品1日目当日出荷可能 |
8,634円 ( 9,497円 ) | 19日目 |
9,117円 ( 10,029円 ) | 19日目 |
詳細情報
基本情報
【特長】
・油・水・異物などの不純物を除去し、下流のドライヤの機能向上や精密フィルタのエレメント交換時期を延長し、機器のトラブルを防止します
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
メインラインフィルタ AFFシリーズのレビュー
エアフィルタに使いました
5
5.02020/03/11
新しい生産設備のエア配管に、このメインラインフィルタ（AFF8C-03）とウォータセパレータ（AMG350C-03）を設...もっと読む
1人が参考にしています。
よくあるご質問（FAQ）
Qウォーターセパレータ（AMGシリーズ）とメインラインフィルタ（AFFシリーズ）を設置する場合、並び順はどうしたらよいですか？
A
ウォータセパレータは、水滴が発生する箇所（圧縮空気の温度が一番低くなる場所、末端の装置や機器に一番近い箇所）に設置していただくことが基本となります。
また、配管途中の結露などで水滴が発生するような場合は、エアドライヤ（ID□シリーズ）の設置をご検討下さい。
また、配管途中の結露などで水滴が発生するような場合は、エアドライヤ（ID□シリーズ）の設置をご検討下さい。
Q新メインラインフィルタ：AFF-Dシリーズは、従来品AFFの ろ過度3μｍから1μｍへ、AM-Dシリーズは、従来品AMのろ過度0.3μｍから0.1μｍへと細かくなっているが、圧力損失はどうなっているのか？
A
エレメントの ろ過面積を拡大し低圧損となりました。処理空気量は従来品よりアップしております。
Q新メインラインフィルタ：AFF-Dシリーズのオートドレンは、交換可能ですか？
A
交換可能です。オートドレン交換作業については、取扱説明書をご確認ください。
注1）オプションH（オートドレン1.6MPa仕様）は、交換できません。
注2）オプションJ（ドレンガイド仕様）はオートドレンを内蔵していません。
注1）オプションH（オートドレン1.6MPa仕様）は、交換できません。
注2）オプションJ（ドレンガイド仕様）はオートドレンを内蔵していません。
