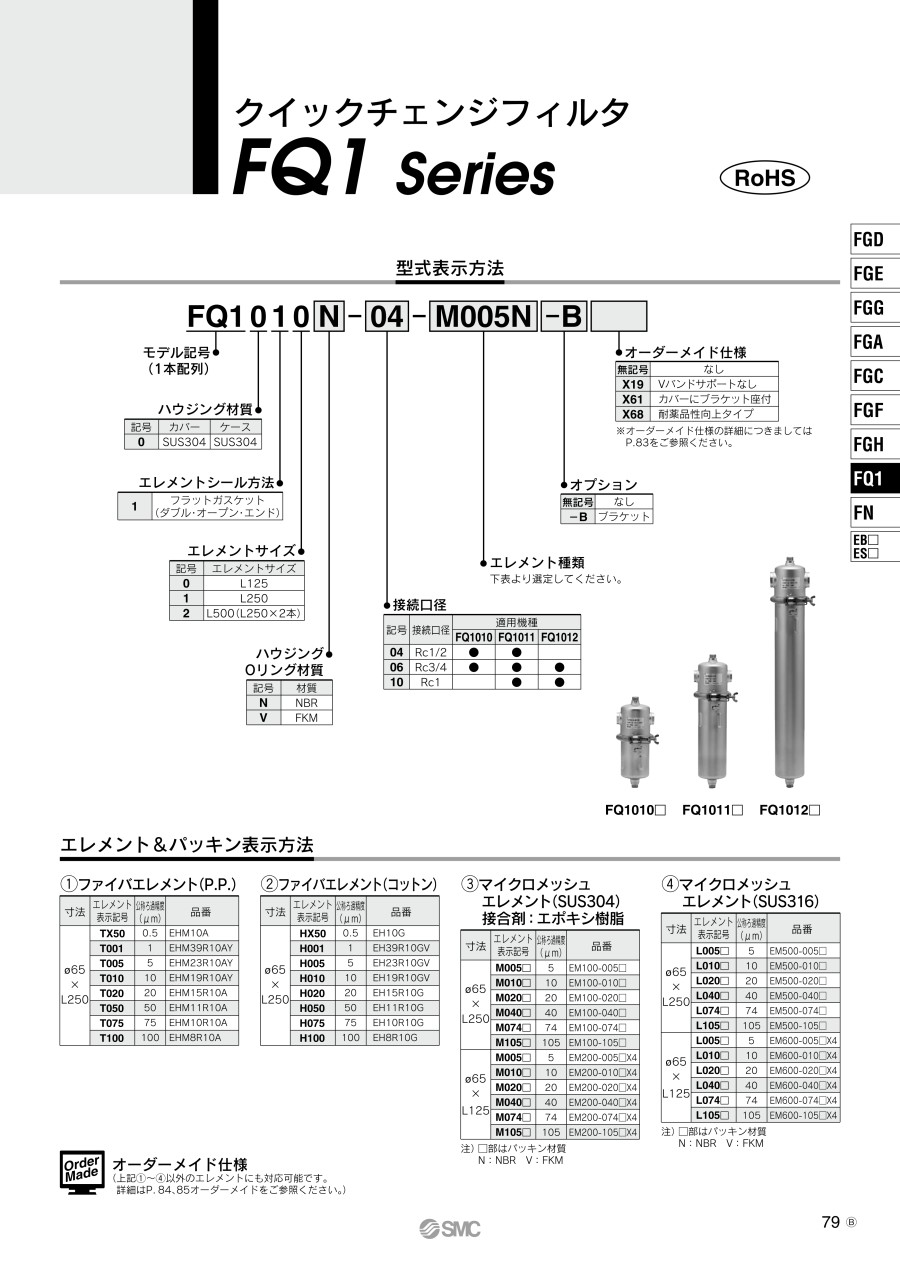

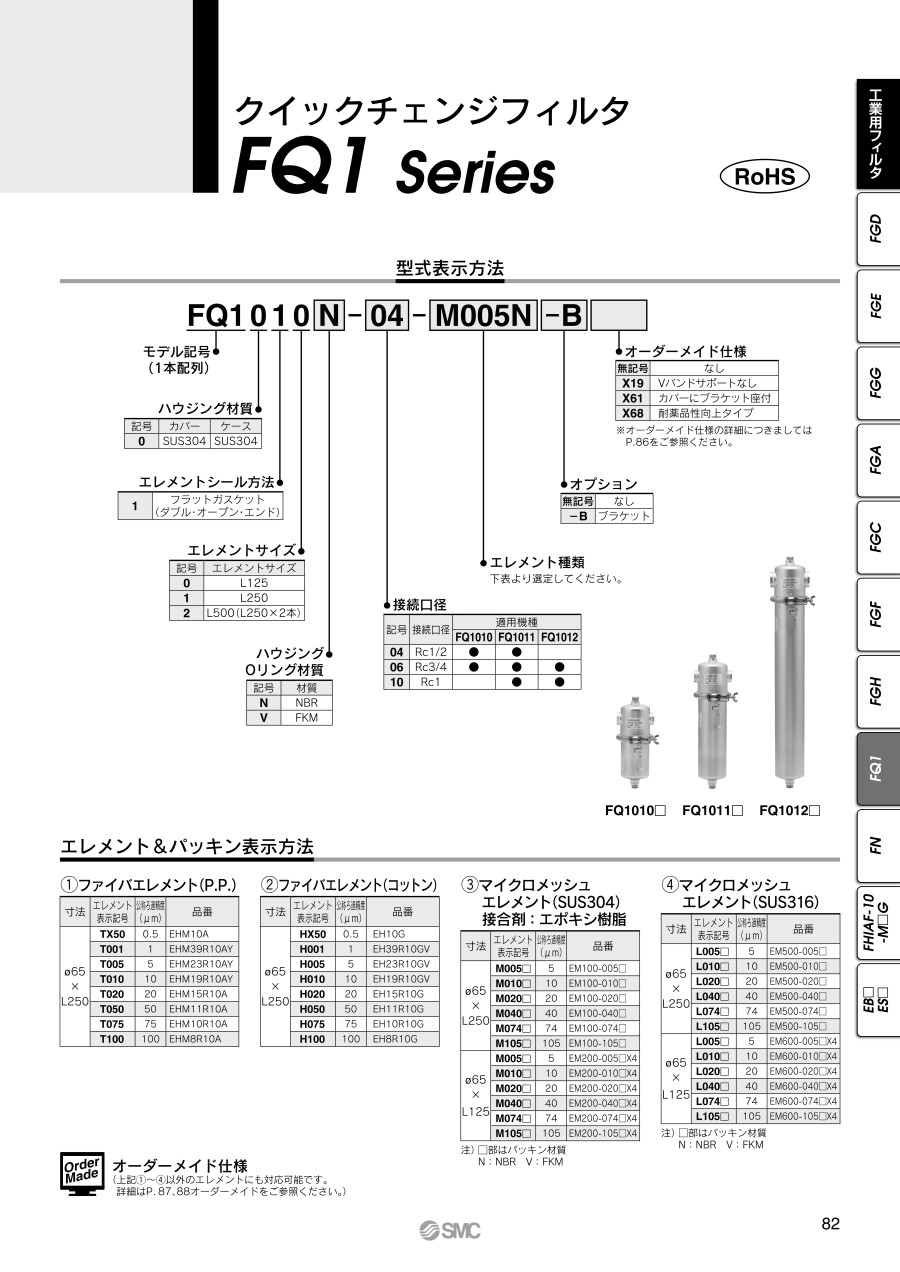

洗浄液用 クイックチェンジフィルタ FQ1シリーズ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
    CADデータは、一部の型番には対応しておりません。
  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定:候補が1,468型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

外形図

洗浄液用 クイックチェンジフィルタ FQ1シリーズ 外形図
型式ABPエレメント本数
FQ10102042671/2、3/4L125mm 1本
FQ10113323951/2、3/4、1L250mm 1本
FQ10125936563/4、1L250mm 2本


ブラケット

洗浄液用 クイックチェンジフィルタ FQ1シリーズ ブラケット
品番A適用接続口径
BP-13S34.5Rc1
BP-14S27.5Rc3/4
BP-15S22Rc1/2

製品仕様

仕様

型式FQ1010FQ1011FQ1012
組込エレメント数(L:エレメント長さmm)1(L125)1(L250)2(L250×2)
使用圧力Max.1MPa
使用温度Max.80℃/ 沸点を超えないこと。
適用流体工業用水、弱アルカリ洗浄液等
※気体には使用できません。
接続口径 Rc1/2,3/41/2,3/4,13/4,1
材質ハウジングSUS304
パッキンNBR または FKM
質量 kg≒1.5≒1.9≒2.7
内容積 L≒1≒1.7≒3.1

注)FQ1010用エレメントはマイクロメッシュエレメント、P.Pデプスエレメントのみの適用となります。
詳細は、エレメントシリーズの頁をご参照ください。

構造図

洗浄液用 クイックチェンジフィルタ FQ1シリーズ 構造図


交換用パーツ

名称品番材質適用型式部品番号備考
ケースアッシFQ1-CA001NSUS304
注)Oリング材質
N:NBR
V:FKM
FQ1010N①,⑥,⑧,⑨,⑩,⑪:各1ヶセット
注)FQ1-CA003□の場合のみ、
⑫中間ホルダがセットに含まれます。
エレメントサイズ:L125用
FQ1-CA001VFQ1010V
FQ1-CA002NFQ1011Nエレメントサイズ:L250用
FQ1-CA002VFQ1011V
FQ1-CA003NFQ1012Nエレメントサイズ:L500用
(L250×2)
FQ1-CA003VFQ1012V
交換用VバンドFQ-BA001SUS304FQ1シリーズ
OリングセットFQ-KT005NNBRFQ101□N④,⑦,⑪:各1ヶセット④:OR NBR-70-1 P85
⑦,⑪:OR NBR-70-1 P11
FQ-KT005VFKMFQ101□V④:OR FKM-70 P85
⑦,⑪:OR FKM-70 P11
クイックプラグAG-9SSUS304FQ1シリーズ
エレメント上部ホルダL-131SSUS304FQ1シリーズ
エレメント下部ホルダL-135SSUS304FQ1シリーズ⑨,⑩:各1ヶセット
中間ホルダFQ-OP001SUS304FQ1シリーズ
ブラケットBP-15SSPCFQ101□□-04 口径:Rc1/2用
BP-14SFQ101□□-06 口径:Rc3/4用
BP-13SFQ101□□-10 口径:Rc1用

型番リスト

表示件数

種類

特性

接続種類

配管ねじの呼び

ドレンコック

ボウル材質

仕様

付属品

0リング、ガスケット材質

オーダーメイド仕様

ケース材質

エレメント長さ

(mm)

エレメント種類

エレメント材質

エレメントパッキン材質

公称ろ過精度

適用機種

最小発注数量
[関連部品] クイックプラグ
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
FQ1シリーズ
1個
[関連部品] ブラケット
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
FQ101□□-10
1個
[関連部品] ブラケット
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
FQ101□□-06
1個
[関連部品] ブラケット
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
FQ101□□-04
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランP.Pエレメント
P.P.
NBR
0.2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランP.Pエレメント ED102S
P.P.
PTFE
0.2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランP.Pエレメント
P.P.
FKM
0.2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランP.Pエレメント
P.P.
NBR
0.4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランP.Pエレメント ED102S
P.P.
PTFE
0.4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランP.Pエレメント
P.P.
FKM
0.4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランCAエレメント ED111S
CA
EPR
0.2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランCAエレメント
CA
NBR
0.2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランCAエレメント ED111S
CA
シリコン
0.2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランCAエレメント ED111S
CA
PTFE
0.2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランCAエレメント
CA
FKM
0.2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランCAエレメント ED111S
CA
EPR
0.4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランCAエレメント
CA
NBR
0.4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランCAエレメント ED111S
CA
シリコン
0.4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランCAエレメント ED111S
CA
PTFE
0.4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
メンブランCAエレメント
CA
FKM
0.4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
CR(クロロプレンゴム)
2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
NBR
2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
PTFE
2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
FKM
2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
CR(クロロプレンゴム)
4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
NBR
4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
PTFE
4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
FKM
4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
CR(クロロプレンゴム)
6μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
NBR
6μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
PTFE
6μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
FKM
6μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
CR(クロロプレンゴム)
13μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
NBR
13μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
PTFE
13μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ101S
PET
FKM
13μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
NBR
2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
PTFE
2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
FKM
2μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
NBR
4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
PTFE
4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
FKM
4μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
NBR
6μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
PTFE
6μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
FKM
6μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
NBR
13μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
PTFE
13μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
HEPOIIエレメント EJ102S
P.P.
FKM
13μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
125
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
1μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
125
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
3μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
125
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
5μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
125
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
10μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
125
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
25μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
125
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
50μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
125
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
75μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
1μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
3μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
5μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
10μm
-
1個
[交換用エレメント] 関連部品(交換用エレメント)
なし
-
-
-
-
-
-
-
-
-
250
P.Pデブスエレメント
ポリプロピレン&ポリエチレン
-
25μm
-
1個
通常単価(税別) (税込単価)
通常出荷日
875
( 963 )
19日目
1,124
( 1,236 )
19日目
1,236
( 1,360 )
在庫品1日目当日出荷可能
1,236
( 1,360 )
19日目
18,135
( 19,949 )
19日目
20,280
( 22,308 )
19日目
20,415
( 22,457 )
19日目
13,574
( 14,931 )
19日目
17,738
( 19,512 )
19日目
16,995
( 18,695 )
19日目
9,208
( 10,129 )
19日目
7,512
( 8,263 )
6日目
9,681
( 10,649 )
19日目
9,392
( 10,331 )
19日目
10,256
( 11,282 )
19日目
9,208
( 10,129 )
19日目
7,512
( 8,263 )
6日目
9,681
( 10,649 )
19日目
9,392
( 10,331 )
19日目
10,256
( 11,282 )
19日目
11,387
( 12,526 )
19日目
12,311
( 13,542 )
5日目
16,984
( 18,682 )
19日目
12,425
( 13,668 )
6日目
10,247
( 11,272 )
19日目
11,159
( 12,275 )
5日目
15,846
( 17,431 )
6日目
12,312
( 13,543 )
6日目
10,257
( 11,283 )
19日目
10,257
( 11,283 )
6日目
15,855
( 17,441 )
19日目
11,397
( 12,537 )
6日目
8,537
( 9,391 )
19日目
9,096
( 10,006 )
5日目
12,425
( 13,668 )
19日目
10,236
( 11,260 )
5日目
9,792
( 10,771 )
5日目
12,340
( 13,574 )
19日目
12,435
( 13,679 )
19日目
9,335
( 10,269 )
5日目
11,786
( 12,965 )
19日目
11,463
( 12,609 )
6日目
8,547
( 9,402 )
19日目
11,338
( 12,472 )
19日目
11,389
( 12,528 )
19日目
6,269
( 6,896 )
6日目
8,256
( 9,082 )
19日目
9,107
( 10,018 )
6日目
1,699
( 1,869 )
6日目
1,699
( 1,869 )
6日目
1,697
( 1,867 )
在庫品1日目当日出荷可能
1,699
( 1,869 )
6日目
1,699
( 1,869 )
6日目
1,699
( 1,869 )
6日目
1,699
( 1,869 )
6日目
2,301
( 2,531 )
在庫品1日目当日出荷可能
2,154
( 2,369 )
6日目
2,260
( 2,486 )
6日目
2,154
( 2,369 )
6日目
2,154
( 2,369 )
6日目

詳細情報

基本情報

工具不要、エレメント交換が簡単な洗浄液用クイックチェンジフィルタFQ1シリーズ。
【特長】
・Vバンドホールド機構で、Vバンドの締付作業が容易です
・エレメントの上部ホルダで、エレメントの芯出しが容易です
・エレメントの中間ホルダで、上下のエレメントを確実に接続します(L250エレメント2本でL500と代用)
・エレメントの下部ホルダで、エレメントの傾きを防止します
・スムーズなドレン排出
