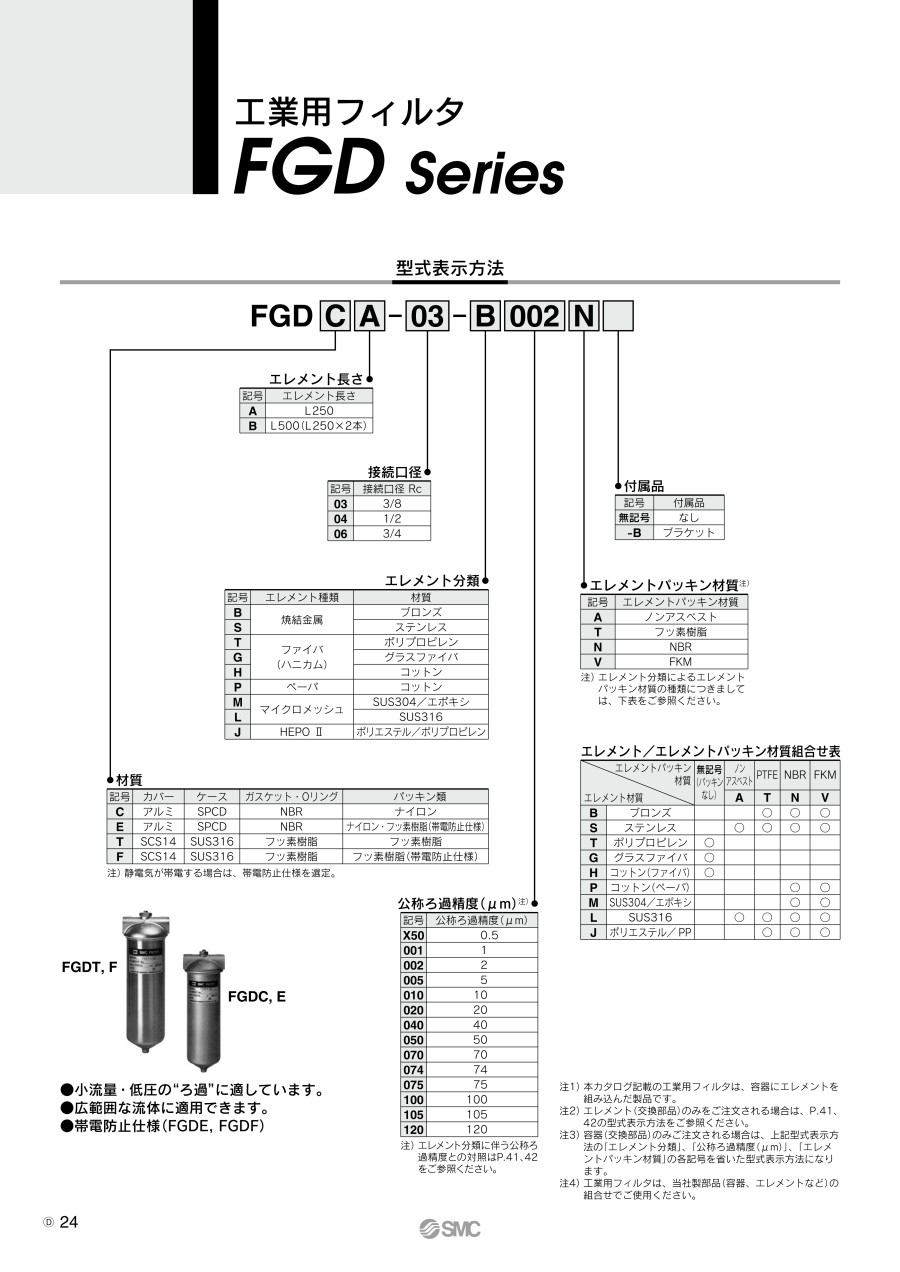

工業用フィルタ FGDシリーズ
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 623円～171,048円特別価格
- 税込単価
- 685円～188,153円特別価格
【特長】・小流量・低圧の"ろ過"に適しています・広範囲な流体に適用できます
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が2,793型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
FGD□A（エレメント1本）
FGD□B（エレメント2本）
※エレメント引抜き寸法：50mm
| 型式 | エレメント長さ | A | B | 接続口径 Rc |
|---|---|---|---|---|
| FGDC FGDE | A（L250） | 314 | 346 | 3/8,1/2,3/4 |
| B（L500） | 574 | 606 | ||
| FGDT FGDF | A（L250） | 314 | 349 | |
| B（L500） | 574 | 608 |
付属部品・ブラケット
| 品番 | φA | 接続口径 Rc | 材質 | 表面処理 |
|---|---|---|---|---|
| BP-1S | 17.5 | 3/8 | SPCC | 亜鉛 クロメート |
| BP-2S | 22 | 1/2 | ||
| BP-3S | 27.5 | 3/4 |
取付位置
注）フィルタは鋼管配管で固定してください。
本ブラケットは、配管支持にご使用ください。
（フレキシブル配管を用いた場合、フィルタが固定されません）
本ブラケットは、配管支持にご使用ください。
（フレキシブル配管を用いた場合、フィルタが固定されません）
製品仕様
仕様
| 型式 | FGDCA | FGDCB | FGDEA | FGDEB | FGDTA | FGDTB | FGDFA | FGDFB | |
|---|---|---|---|---|---|---|---|---|---|
| 接続口径 Rc | 3/8, 1/2, 3/4 | ||||||||
| 最高使用圧力 MPa注1） | 0.7 | 1 | |||||||
| 使用温度 ℃ | 0～80 | ||||||||
| エレメント本数 | 1 | 2注2） | 1 | 2注2） | 1 | 2注2） | 1 | 2注2） | |
| エレメントサイズ | φ65～70×L250 | φ65～70×L500 （L250×2） | φ65～70×L250 | φ65～70×L500 （L250×2） | φ65～70×L250 | φ65～70×L500 （L250×2） | φ65～70×L250 | φ65～70×L500 （L250×2） | |
| 主要材質 注3） | カバー | アルミ | SCS14 | ||||||
| ケース | SPCE | SUS316 | |||||||
| ガスケット ・Oリング | NBR | フッ素樹脂 | |||||||
| パッキン類 | ナイロン | ナイロン・フッ素樹脂 | フッ素樹脂 | ||||||
| 質量 kg | 1.3 | 2.2 | 1.3 | 2.2 | 2.3 | 3.8 | 2.3 | 3.8 | |
| 内容量 L | 1.7 | 3.4 | 1.7 | 3.4 | 1.7 | 3.4 | 1.7 | 3.4 | |
注1）気体の場合には、0.5MPaとなります。
注2）焼結金属エレメント・ペーパエレメントの場合は1本（φ65×L500）になります。
注3）ナイロン・フッ素樹脂のパッキンは、経時変化によりシール性が低下する場合があります。定期的に取扱説明書に記載の締付トルクを確認してください。
交換用パーツ・パッキンリスト
各部の名称と機能
（図はFGD□B：エレメント2本の場合）
注）FGDT・FとFGDC・Eはガスケット部のシール構造が
異なるため、互換性がありません。
同じ型式のカバーとケースをご使用ください。
各部の名称と機能
交換用パーツ
| 番号 | 部品名称 | 材質 | 機能 |
|---|---|---|---|
| 1 | 六角ボルト | ステンレスまたは鉄 | ハウジング内のエア抜き用のプラグ |
| 2 | パッキン | 樹脂 | |
| 3 | ナット | ステンレスまたは鉄 | カバーを締付けます |
| 4 | パッキン | 樹脂 | |
| 5 | カバー | ステンレスまたはアルミ | フィルタ本体の蓋 |
| 6 | ガスケット | 樹脂またはゴム | |
| 7 | ガイド | ステンレス | エレメントとテンションボルトの隙間をシールします |
| 8 | エレメント | 選定エレメントによる | 各種エレメントを組込み、ろ過物を捕集します |
| 9 | テンションボルト | ステンレスまたは鉄 | ケース、カバーの連結 |
| 10 | ジョイント | ステンレス | エレメント間をシールします （FGD□Bのエレメント2本時使用） |
| 11 | ケース | ステンレスまたは鉄 | フィルタ本体 |
| 12 | ホルダー | ステンレス | エレメントをシールします |
| 13 | パッキン | 樹脂またはゴム | |
| 14 | ワッシャー | ステンレス | |
| 15 | スプリング | ステンレス | エレメントを安定させます |
| 16 | パッキン | 樹脂 | |
| 17 | プラグ | ステンレスまたは鉄 | ドレン抜きプラグ |
| 18 | エレメントガイド | ステンレスまたは鉄 |
| 名称 | 品番 | 適用型式 | 部品番号（セット内容） | |
|---|---|---|---|---|
| ナットセット | FGD-KT001 | FGDC | ①, ②, ③, ④：各1ヶセット | |
| FGD-KT002 | FGDE | |||
| FGD-KT003 | FGDT | |||
| FGD-KT004 | FGDF | |||
| 交換用カバー | FGD-CV005- | 03 04 06 | FGDT・F | ⑤ |
| FGD-CV006- | 03 04 06 | FGDC・E | ||
| ジョイント | FGD-OP001 | FGD□ | ⑩ | |
| パッキンセット | KT-FGDC | FGDC | ②, ④, ⑥, ⑬, ⑯：各1ヶセット | |
| KT-FGDE | FGDE | |||
| KT-FGDT | FGDT | |||
| KT-FGDF | FGDF | |||
| 交換用ケースアッシ | FGD-CA002 | FGDT・F（L250） | ⑦, ⑨, ⑪, ⑫, ⑬, ⑭, ⑮, ⑯, ⑰：各1ヶセット 注）FGD-CA003、CA005の場合のみ、 ⑱エレメントガイドがセットに含まれます。 | |
| FGD-CA003 | FGDT・F（L500） | |||
| FGD-CA004 | FGDC・E（L250） | |||
| FGD-CA005 | FGDC・E（L500） | |||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,504円 ( 1,654円 ) | 在庫品1日目当日出荷可能 |
1,365円 ( 1,502円 ) | 19日目 |
1,365円 ( 1,502円 ) | 19日目 |
6,828円 ( 7,511円 ) | 6日目 |
11,274円 ( 12,401円 ) | 19日目 |
3,417円 ( 3,759円 ) | 19日目 |
7,853円 ( 8,638円 ) | 19日目 |
24,330円 ( 26,763円 ) | 19日目 |
39,835円 ( 43,819円 ) | 19日目 |
16,366円 ( 18,003円 ) | 19日目 |
16,366円 ( 18,003円 ) | 19日目 |
16,366円 ( 18,003円 ) | 19日目 |
31,312円 ( 34,443円 ) | 19日目 |
31,312円 ( 34,443円 ) | 19日目 |
31,312円 ( 34,443円 ) | 19日目 |
14,283円 ( 15,711円 ) | 19日目 |
14,327円 ( 15,760円 ) | 19日目 |
14,327円 ( 15,760円 ) | 19日目 |
48,848円 ( 53,733円 ) | 19日目 |
48,848円 ( 53,733円 ) | 19日目 |
48,848円 ( 53,733円 ) | 19日目 |
15,224円 ( 16,746円 ) | 19日目 |
15,224円 ( 16,746円 ) | 19日目 |
15,224円 ( 16,746円 ) | 19日目 |
8,844円 ( 9,728円 ) | 19日目 |
8,844円 ( 9,728円 ) | 19日目 |
8,844円 ( 9,728円 ) | 19日目 |
1,951円 ( 2,146円 ) | 19日目 |
2,046円 ( 2,251円 ) | 19日目 |
4,024円 ( 4,426円 ) | 19日目 |
3,902円 ( 4,292円 ) | 19日目 |
839円 ( 923円 ) | 19日目 |
10,668円 ( 11,735円 ) | 3日目 |
11,918円 ( 13,110円 ) | 19日目 |
24,320円 ( 26,752円 ) | 19日目 |
27,906円 ( 30,697円 ) | 19日目 |
23,760円 ( 26,136円 ) | 19日目 |
25,028円 ( 27,531円 ) | 19日目 |
28,774円 ( 31,651円 ) | 19日目 |
22,024円 ( 24,226円 ) | 19日目 |
23,295円 ( 25,625円 ) | 19日目 |
28,130円 ( 30,943円 ) | 19日目 |
26,879円 ( 29,567円 ) | 19日目 |
22,731円 ( 25,004円 ) | 19日目 |
26,609円 ( 29,270円 ) | 19日目 |
27,567円 ( 30,324円 ) | 19日目 |
24,041円 ( 26,445円 ) | 19日目 |
22,024円 ( 24,226円 ) | 19日目 |
23,295円 ( 25,625円 ) | 19日目 |
28,130円 ( 30,943円 ) | 19日目 |
29,026円 ( 31,929円 ) | 19日目 |
24,524円 ( 26,976円 ) | 19日目 |
25,144円 ( 27,658円 ) | 19日目 |
25,291円 ( 27,820円 ) | 19日目 |
33,829円 ( 37,212円 ) | 19日目 |
22,024円 ( 24,226円 ) | 19日目 |
23,295円 ( 25,625円 ) | 19日目 |
28,130円 ( 30,943円 ) | 19日目 |
32,404円 ( 35,644円 ) | 19日目 |
22,731円 ( 25,004円 ) | 19日目 |
詳細情報
基本情報
【特長】
・小流量・低圧の"ろ過"に適しています
・広範囲な流体に適用できます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
工業用フィルタ FGDシリーズのレビュー
フィルタ交換用
5
5.02021/04/06
エレメントのフィルタ交換時に使用しました。
交換するものがすべてセットになっているのでいちいちひとつ一つ一つ選定しなくて...もっと読む
1人が参考にしています。
予備品として
5
5.02022/12/20
自社生産設備の在庫品・交換品として使用しています。クーラントの濾過用フィルタの交換時にこの商品を使用しています。1台分に...もっと読む
0人が参考にしています。
エレメント、ハウジングのパッキン
5
5.02020/06/02
滅菌ガスフィルターに使用しているエレメント、ハウジングのパッキン交換のため購入。
交換用部品として、パッキン一式セット...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q工業用フィルタ FG□シリーズの本体型式から、エレメント型式を知りたい。
A
製品本体の型式銘板に、使用されているエレメント型式が表示されています。製品型式からも判別可能です。
たとえば、FGDシリーズ「FGDCA-03-B002N-B」のエレメント型式は「EB100-002N」になります。
詳細は各カタログをご確認ください。
たとえば、FGDシリーズ「FGDCA-03-B002N-B」のエレメント型式は「EB100-002N」になります。
詳細は各カタログをご確認ください。
Q工業用フィルタのエレメント現品からの、ろ過度確認方法はあるか？
A
フィルタ本体の型式銘板には、エレメント型式が表示されております。
この型式を確認しカタログを参照の上、ろ過度を判定してください。
なお、焼結エレメントはエレメント側面にろ過精度が表示されており、バッグフィルタ用エレメントはエレメント上部のタグに表示されています。
この型式を確認しカタログを参照の上、ろ過度を判定してください。
なお、焼結エレメントはエレメント側面にろ過精度が表示されており、バッグフィルタ用エレメントはエレメント上部のタグに表示されています。
