ガイド付シリンダ ファインロックシリンダ内蔵コンパクトタイプ MLGCシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 51,051円～147,345円特別価格
- 税込単価
- 56,156円～162,080円特別価格
ロック機構を内蔵したファインロックシリンダとガイドロッドをコンパクトに一体化。...
詳細情報を確認する未確定：候補が4,139型番あります。
商品情報
外形図
単位：mm
基本形／後プレート付 MLGC□B□□-□-R-□
製品仕様
仕様
| 型番 | MLGC□□20 | MLGC□□25 | MLGC□□32 | MLG□□40 | |
|---|---|---|---|---|---|
| 基本シリンダ | CDLG1BA［チューブ内径］［ポートねじの種類］-［ストローク］-［ロック作動方式］-［オートスイッチ］ | ||||
| チューブ内径（mm） | 20 | 25 | 32 | 40 | |
| 作動方式 | 複動 | ||||
| 使用流体 | 空気 | ||||
| 保証耐圧力 | 1.5MPa | ||||
| 最高使用圧力 | 1.0MPa | ||||
| 最低使用圧力 | 0.2MPa（水平・無負荷の場合） | ||||
| 周囲温度および使用流体温度 | -10～+60℃ | ||||
| 使用ピストン速度※1 | 50～500mm/s | ||||
| クッション | エアクッション | ||||
| 基本シリンダの給油 | 無給油 | ||||
| ストローク長さの許容差 | （+0.2～+1.9）mm | ||||
| 不回転精度※2 | すべり軸受 | ±0.06° | ±0.05° | ±0.05° | ±0.04° |
| ボールブッシュ軸受 | ±0.04° | ±0.04° | ±0.04° | ±0.04° | |
| 配管継続口径※3 （Rc, NPT） | シリンダポート | M5×0.8 | 1/8 | ||
| ロックポート | 1/8 | ||||
| ロック作動方式 | ■スプリングロック（排気ロック） ■空気圧ロック（加圧ロック） ■スプリング・空気圧併用ロック | ||||
- ※1ロック時のピストン速度には、許容運動エネルギー上の制約があります。落下防止などを目的とした静止状態でロックを行う場合においては最大750mm/sまで可能です。
- ※2シリンダ引込み時（初期値）、無負荷時およびガイドロッドのたわみを除いた状態での不回転精度は表の値以下が目安となります。
- ※3チューブ内径20,25のシリンダポートはM5×0.8のみとなります。
型番／ストローク表
| 型番（軸受の種類） | チューブ内径（mm） | 標準ストローク（mm） | ロングストローク（mm） |
|---|---|---|---|
| MLGCM（すべり軸受） MLGCL（ボールブッシュ軸受） | 20 | 75, 100, 125, 150, 200 | 250, 300, 350, 400 |
| 25 | 75, 100, 125, 150, 200, 250, 300 | 350, 400, 450, 500 | |
| 32 | 350, 400, 450, 500, 600 | ||
| 40 | 350, 400, 450, 500, 600, 700, 800 |
- ※ 上記以外の中間ストロークおよびショートストロークにつきましては受注生産となります。

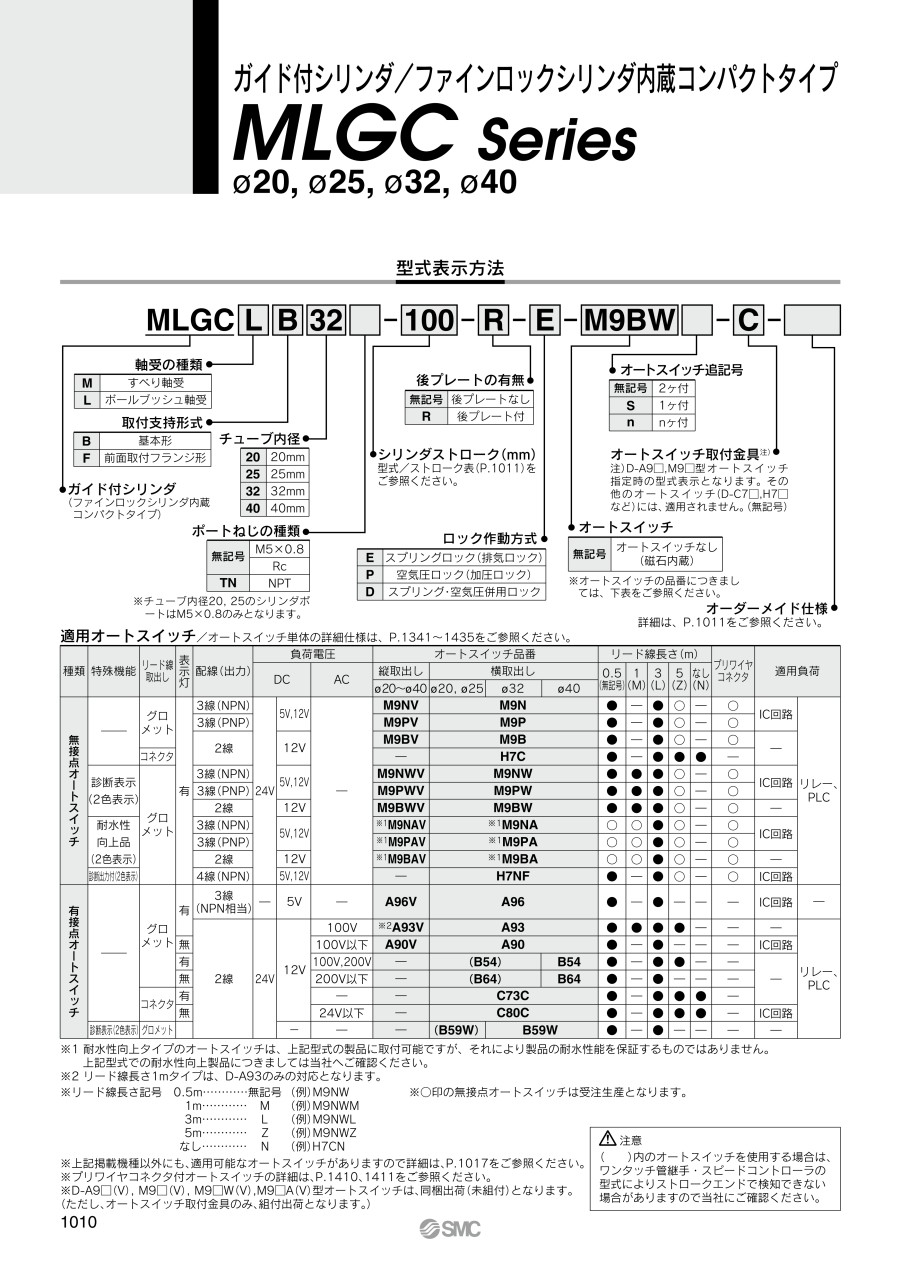

型式表示方法
構造図／後プレート付
構成部品
| 番号 | 部品名 | 材質 | 備考 | |
|---|---|---|---|---|
| 1 | ロッドカバー | アルミニウム合金 | 白色硬質アルマイト | |
| 2 | チューブカバー | アルミニウム合金 | 硬質アルマイト | |
| 3 | カバー | 炭素鋼 | 窒化 | |
| 4 | 中間カバー | アルミニウム合金 | 白色硬質アルマイト | |
| 5 | ピストンロッド | 炭素鋼 | 硬質クロムめっき | φ20（直径20mm）, φ25（直径25mm）はステンレス鋼 |
| 6 | ピストン | アルミニウム合金 | クロメート | |
| 7 | ブレーキピストン | 炭素鋼 | 窒化 | |
| 8 | ブレーキアーム | 炭素鋼 | 窒化 | |
| 9 | ブレーキシュー | 特殊摩擦材 | - | |
| 10 | ローラ | 炭素鋼 | 窒化 | |
| 11 | ピン | 炭素鋼 | 熱処理 | |
| 12 | 止め輪 | ステンレス鋼 | - | |
| 13 | ブレーキスプリング | バネ鋼線 | ダクロ処理 | スプリングロック、スプリング・空気圧併用ロック用 |
| 14 | ブッシュ | 軸受合金 | - | |
| 15 | ブッシュ | 軸受合金 | - | |
| 16 | 手動ロック開放カム | クロムモリブデン鋼 | 窒化・ニッケルめっき | |
| 17 | カムガイド | 炭素鋼 | 窒化・塗装 | |
| 18 | ロックナット | 圧延鋼材 | ニッケルめっき | |
| 19 | 平座金 | 圧延鋼材 | ニッケルめっき | |
| 20 | 止め輪 | ステンレス鋼 | - | |
| 21 | 六角穴付ボルト | クロムモリブデン鋼 | ニッケルめっき | |
| 22 | バネ座金 | 鋼線 | ニッケルめっき | |
| 23 | 六角穴付ボルト | クロムモリブデン鋼 | ニッケルめっき | |
| 24 | バネ座金 | 鋼線 | ニッケルめっき | |
| 25 | 六角穴付ボルト | クロムモリブデン鋼 | ニッケルめっき | |
| 26 | バネ座金 | 鋼線 | ニッケルめっき | |
| 27 | ウェアリング | 樹脂 | - | |
| 28 | ウェアリング | 樹脂 | - | |
| 29 | 六角穴付プラグ | 炭素鋼 | ニッケルめっき | Eタイプのみ |
| 30 | エレメント | ブロンズ | - | |
| 31 | ロッド先端ナット | 圧延鋼材 | ニッケルめっき | |
| 32 | ピストンパッキン | NBR | - | |
| 33 | ピストンガスケット | NBR | - | |
| 34 | ロッドパッキンA | NBR | - | |
| 35 | ロッドパッキンB | NBR | - | |
| 36 | ブレーキピストンパッキン | NBR | - | |
| 37 | 中間カバーガスケット | NBR | - | |
| 38 | カムガスケット | NBR | - | |
| 39 | シリンダチューブガスケット | NBR | - | |
| 40 | ヘッドカバー | アルミニウム合金 | 白色硬質アルマイト | |
| 41 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト | |
| 42 | クッションリングA | アルミニウム合金 | アルマイト | |
| 43 | クッションリングB | アルミニウム合金 | アルマイト | |
| 44 | パッキン押エ | 圧延鋼材 | 亜鉛クロメート | |
| 45 | クッションバルブA | クロムモリブデン鋼 | 無電解ニッケルめっき | |
| 46 | クッションバルブB | 圧延鋼材 | 無電解ニッケルめっき | |
| 47 | バルブ押エ | 圧延鋼材 | 無電解ニッケルめっき | |
| 48 | ロックナット | 圧延鋼材 | ニッケルめっき | |
| 49 | 止め輪 | ステンレス鋼 | - | |
| 50 | クッションパッキンA | ウレタン | - | |
| 51 | クッションパッキンB | ウレタン | - | |
| 52 | クッションリングガスケットA | NBR | - | |
| 53 | クッションリングガスケットB | NBR | - | |
| 54 | バルブパッキンA | NBR | - | |
| 55 | バルブパッキンB | NBR | - | |
| 56 | バルブ押エ用ガスケット | NBR | - | |
| 57 | 磁石 | - | - | |
| 58 | ガイドボディ | アルミニウム合金 | 白色アルマイト | |
| 59 | 小フランジ | 圧延鋼材 | ニッケルめっき | 基本形 |
| 大フランジ | 前面取付フランジ形用 | |||
| 60 | 前プレート | 圧延鋼材 | ニッケルめっき | |
| 61 | 後プレート | 鋳鉄 | プラチナシルバー | |
| 62 | すべり軸受 | 軸受合金 | すべり軸受用 | |
| ボールブッシュ軸受 | - | ボールブッシュ軸受用 | ||
| 63 | ガイドロッド | 炭素鋼 | 硬質クロムめっき | すべり軸受用 |
| 高炭素クロム軸受鋼 | 焼入れ、硬質クロムめっき | ボールブッシュ軸受用 | ||
| 64 | 先端金具 | 炭素鋼 | ニッケルめっき | |
| 65 | 平座金 | 圧延鋼材 | ニッケルめっき | |
| 66 | バネ座金 | 鋼線 | ニッケルめっき | |
| 67 | フェルト | フェルト | - | |
| 68 | ホルダ | ステンレス鋼 | - | |
| 69 | 穴用C形止め輪 | 炭素工具鋼 | 燐酸塩被膜 | |
| 70 | 玉入カップ | - | ニッケルめっき | |
| 71 | 六角穴付ボルト | クロムモリブデン鋼 | ニッケルめっき | シリンダ取付用 |
| 72 | 六角穴付ボルト | クロムモリブデン鋼 | ニッケルめっき | 大・小フランジ取付用 |
| 73 | ガイド用ボルト | クロムモリブデン鋼 | ニッケルめっき | 前プレート取付用 |
| 74 | 六角穴付ボルト | クロムモリブデン鋼 | ニッケルめっき | 後プレート取付用 |
- ※ 注）後プレートなしの場合は（61），（74）は不要となります。
リード線・コネクタ仕様の詳細は下記をご参照下さい。
規格表
単位：mm
標準ストロークの場合
| チューブ内径 | ストローク範囲 | A | AA | AB※ | AC | AD | AE | AF | AP※ | B | BP注3） | BZ | C | D | E | F | G | GC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 75, 100, 125, 150, 200 | 94 | 11 | 13 | 16.5 | 70 | 35 | M6×1深12 | 32 | 135 | 1/8 | 73.5 | 26.5 | 50 | 118 | 6.8 | 11深8 | 28 |
| 25 | 75, 100, 125 150, 200, 250 300 | 104 | 14 | 16 | 19 | 75 | 40 | M8×1.25深16 | 37 | 160 | 1/8 | 86.5 | 31.5 | 50 | 140 | 8.6 | 14深10 | 29 |
| 32 | 104 | 14 | 16 | 19 | 75 | 40 | M8×1.25深16 | 37 | 160 | 1/8 | 86.5 | 31.5 | 50 | 140 | 8.6 | 14深10 | 30 | |
| 40 | 142 | 17 | 19 | 22 | 110 | 45 | M10×1.5深20 | 42 | 194 | 1/8 | 95 | 37 | 80 | 170 | 10.5 | 17深12 | 35 |
| チューブ内径 | GD | GK | GL | GQ | GR | H | I | J | K | L | M | N | O | P注2） | Q | R | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 54 | 3.5 | 5.5 | 4 | 4 | M8×1.25深14 | 35 | 60 | 80 | 105 | 50 | 25 | M6×1 | M5×0.8 | 94 | 12 | 26 |
| 25 | 62 | 4 | 9 | 7 | 7 | M10×1.5深18 | 40 | 70 | 95 | 125 | 60 | 32 | M8×1.25 | M5×0.8 | 104 | 12 | 31 |
| 32 | 62 | 4 | 9 | 7 | 7 | M10×1.5深18 | 40 | 70 | 95 | 125 | 60 | 32 | M8×1.25 | 1/8 | 104 | 12 | 38 |
| 40 | 67 | 4 | 11 | 8 | 7 | M12×1.75深21 | 45 | 82.5 | 115 | 150 | 75 | 38 | M8×1.25 | 1/8 | 115 | 12 | 47 |
| チューブ内径 | T | U※ | V※ | W※ | WH | Wθ | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 16 | 112 | 53 | 50 | 23 | 30° | 30 | 146 | 182 |
| 25 | 20 | 132 | 63 | 60 | 25 | 30° | 37 | 167 | 199 |
| 32 | 20 | 132 | 63 | 60 | 28.5 | 25° | 37 | 167 | 202 |
| 40 | 25 | 162 | 73 | 70 | 33 | 20° | 44 | 210 | 227 |
後プレートなしの場合
| チューブ内径 | Y |
|---|---|
| 20 | 129 |
| 25 | 146 |
| 32 | 146 |
| 40 | 191 |
ロングストロークの場合
| チューブ内径 | ストローク範囲 | R | Z |
|---|---|---|---|
| 20 | 250～400 | 14 | 190 |
| 25 | 350～500 | 14 | 207 |
| 32 | 350～600 | 14 | 210 |
| 40 | 350～800 | 15 | 236 |
注1）後プレートなしの場合は、※印寸法は不要となります。
注2）チューブ内径20,25のシリンダポートはM5×0.8のみとなります。チューブ内径32以上はRc,NPTポートの選択可。
注3）Rc,NPTポートの選択可。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
67,606円 ( 74,367円 ) | 19日目 |
66,094円59,484円 ( 65,432円 ) | 19日目 |
60,780円 ( 66,858円 ) | 19日目 |
57,969円 ( 63,766円 ) | 19日目 |
57,969円 ( 63,766円 ) | 19日目 |
66,385円 ( 73,024円 ) | 19日目 |
73,997円66,597円 ( 73,257円 ) | 19日目 |
57,969円 ( 63,766円 ) | 19日目 |
60,780円 ( 66,858円 ) | 19日目 |
65,736円 ( 72,310円 ) | 19日目 |
69,196円 ( 76,116円 ) | 19日目 |
70,271円63,243円 ( 69,567円 ) | 19日目 |
60,780円 ( 66,858円 ) | 19日目 |
65,176円 ( 71,694円 ) | 19日目 |
66,298円 ( 72,928円 ) | 19日目 |
68,636円 ( 75,500円 ) | 19日目 |
84,499円76,049円 ( 83,654円 ) | 19日目 |
67,514円 ( 74,265円 ) | 19日目 |
66,498円 ( 73,148円 ) | 19日目 |
67,071円 ( 73,778円 ) | 19日目 |
58,770円 ( 64,647円 ) | 19日目 |
66,345円 ( 72,980円 ) | 19日目 |
65,689円 ( 72,258円 ) | 19日目 |
69,150円 ( 76,065円 ) | 19日目 |
69,003円 ( 75,903円 ) | 19日目 |
64,848円 ( 71,333円 ) | 19日目 |
65,062円 ( 71,568円 ) | 19日目 |
68,582円 ( 75,440円 ) | 19日目 |
58,770円 ( 64,647円 ) | 19日目 |
62,194円 ( 68,413円 ) | 19日目 |
63,165円 ( 69,482円 ) | 19日目 |
63,727円 ( 70,100円 ) | 19日目 |
66,203円 ( 72,823円 ) | 19日目 |
67,185円 ( 73,904円 ) | 19日目 |
72,631円65,367円 ( 71,904円 ) | 19日目 |
65,315円 ( 71,847円 ) | 19日目 |
62,706円56,435円 ( 62,079円 ) | 19日目 |
69,003円 ( 75,903円 ) | 19日目 |
62,177円 ( 68,395円 ) | 19日目 |
61,568円 ( 67,725円 ) | 19日目 |
65,965円 ( 72,562円 ) | 19日目 |
66,525円 ( 73,178円 ) | 19日目 |
70,357円 ( 77,393円 ) | 19日目 |
77,276円 ( 85,004円 ) | 19日目 |
75,774円68,196円 ( 75,016円 ) | 19日目 |
61,568円 ( 67,725円 ) | 19日目 |
65,777円 ( 72,355円 ) | 19日目 |
72,949円65,654円 ( 72,219円 ) | 19日目 |
65,965円 ( 72,562円 ) | 19日目 |
67,087円 ( 73,796円 ) | 19日目 |
65,965円 ( 72,562円 ) | 19日目 |
64,047円 ( 70,452円 ) | 19日目 |
67,927円 ( 74,720円 ) | 19日目 |
71,948円 ( 79,143円 ) | 19日目 |
75,774円68,196円 ( 75,016円 ) | 19日目 |
71,394円 ( 78,533円 ) | 19日目 |
65,965円 ( 72,562円 ) | 19日目 |
66,525円 ( 73,178円 ) | 19日目 |
75,774円68,196円 ( 75,016円 ) | 19日目 |
71,948円 ( 79,143円 ) | 19日目 |
詳細情報
基本情報
ロック機構を内蔵したファインロックシリンダとガイドロッドをコンパクトに一体化。
【特長】
・新ガイドボディによる質量9％低減
・両方向のロックが可能
・最大ピストン速度：500mm/s
・エアクッション標準装備
・作動位置の検出が可能
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
ガイド付シリンダ ファインロックシリンダ内蔵コンパクトタイプ MLGCシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qロック付シリンダMWB/CNG/CNA2/CNS/MNB/MLGC/CLJ2/CLM2/CLG1/CL1シリーズで、推奨する空気圧回路を教えてください。
A
カタログの各シリーズに記載の製品個別注意事項［空気圧回路］をご参照ください。
シリンダロック停止後の再起動時や手動ロック開放時の飛出し動作防止のため、逆流機能付レギュレータにてピストン両側がバランスする回路をご使用ください。垂直取付以外に水平取付の場合でも、シリンダの出側と戻側の受圧面積差がありますので、逆流機能付レギュレータの使用をお勧めします。
ロック付シリンダ駆動用電磁弁には、プレッシャセンタか3方弁の2個使用をお勧めします。クローズドセンタは、エアバランスしない状態でシリンダが停止するため、停止位置が不安定になったり、シリンダ再起動の際に飛び出しが発生することがあり、推奨しておりません。
シリンダロック停止後の再起動時や手動ロック開放時の飛出し動作防止のため、逆流機能付レギュレータにてピストン両側がバランスする回路をご使用ください。垂直取付以外に水平取付の場合でも、シリンダの出側と戻側の受圧面積差がありますので、逆流機能付レギュレータの使用をお勧めします。
ロック付シリンダ駆動用電磁弁には、プレッシャセンタか3方弁の2個使用をお勧めします。クローズドセンタは、エアバランスしない状態でシリンダが停止するため、停止位置が不安定になったり、シリンダ再起動の際に飛び出しが発生することがあり、推奨しておりません。
