薄形シリンダ ガイドロッド形 CQMシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 5,364円～57,711円特別価格
- 税込単価
- 5,900円～63,482円特別価格
負荷の直接取付が可能な薄形シリンダガイドロッド形CQMシリーズ。【特長】・取付...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
φ12～φ25（内径12～25mm）
製品仕様
| チューブ内径（mm） | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | 空気圧（無給油）タイプ | |||||||||
| 作動方式 | 複動片ロッド | |||||||||
| 使用流体 | 空気 | |||||||||
| 保証耐圧力 | 1.5MPa | |||||||||
| 最高使用圧力 | 1.0MPa | |||||||||
| 最低使用圧力 | 0.12MPa | 0.1MPa | ||||||||
| 周囲および使用流体温度 | オートスイッチ無：-10℃～+70℃（ただし凍結なきこと） オートスイッチ付：-10℃～+60℃（ただし凍結なきこと） | |||||||||
| クッション | 両側ラバークッション | |||||||||
| ストローク長さの許容差 | 0～+1.0mm※ | |||||||||
| 取付 | 通し穴 | |||||||||
| 使用ピストン速度 | 50～500mm/s | 50～300mm/s | ||||||||
- ※ ストローク長さの許容差にはダンパの変化量は含みません。
標準ストローク
| チューブ内径（mm） | 標準ストローク（mm） |
|---|---|
| 12，16 | 5、10、15、20、25、30 |
| 20，25 | 5、10、15、20、25、30、35、40、45、50 |
| 32，40 | 5、10、15、20、25、30、35、40、45、50、75、100 |
| 50，63，80，100 | 10、15、20、25、30、35、40、45、50、75、100 |
構造
φ12～φ25（内径12～25mm）
φ32～φ100（内径32～100mm）
φ50～φ100（内径50～100mm）
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| 2 | カラー | アルミニウム合金 | φ12～φ40（内径12mm～40mm） アルマイト |
| アルミニウム合金鋳物 | φ50～φ100（内径50mm～100mm） クロメート、塗装 | ||
| 3 | ピストン | アルミニウム合金 | - |
| 4 | ピストンロッド | ステンレス鋼 | φ12～φ25（内径12mm～25mm） |
| 炭素鋼 | φ32～φ100（内径32mm～100mm） 硬質クロムめっき | ||
| 5 | プレート | アルミニウム合金 | アルマイト |
| 6 | ガイドロッド | ステンレス鋼 | - |
| 7 | ブッシュ | 軸受合金 | - |
| 8 | ブッシュ | 軸受合金 | φ50～φ100（内径50mm～100mm） |
| 9 | 六角穴付ボルト | 炭素鋼 | 亜鉛クロメート |
| 10 | 六角穴付ボルト | 炭素鋼 | 亜鉛クロメート |
| 11 | 止め輪 | 炭素工具鋼 | リン酸塩皮膜 |
| 12 | ダンパA | ウレタン | - |
| 13 | ダンパB | ウレタン | - |
| 14 | 磁石 | - | - |
| 15 | ロッドパッキン | NBR | - |
| 16 | ピストンパッキン | NBR | - |
| 17 | ガスケット | NBR | - |
規格表
| チューブ内径 （mm） | ストローク範囲 （mm） | オートスイッチ無 | オートスイッチ付 | EA | EB | F | HA | OA | HB | IA | IB | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | A | B | ||||||||||
| 12 | 5～30 | 26.5 | 17 | 31.5 | 22 | 25 | 24 | 5 | M3×0.5 | M4×0.7 | 3（0～+0.2） | 32 | 31.5 |
| 16 | 5～30 | 26.5 | 17 | 31.5 | 22 | 29 | 28 | 5 | M3×0.5 | M4×0.7 | 3（0～+0.2） | 38 | 37 |
| 20 | 5～50 | 32 | 19.5 | 42 | 29.5 | 36 | 34 | 5.5 | M4×0.7 | M6×1.0 | 4（0～+0.2） | 47 | 45.5 |
| 25 | 5～50 | 35.5 | 22.5 | 45.5 | 32.5 | 40 | 38 | 5.5 | M5×0.8 | M6×1.0 | 5（0～+0.2） | 52 | 50.5 |
| チューブ内径 （mm） | KA | KB | L | M | N | OB | Q | RA | RB | T | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 10±0.1 | 7.1 | 3.5 | 15.5 | 3.5 | 6.5 | 7.5 | 7 | 4 | 0.5 | 14.9 | 6 |
| 16 | 14±0.1 | 9.9 | 3.5 | 20 | 3.5 | 6.5 | 7.5 | 7 | 4 | 0.5 | 20 | 6 |
| 20 | 17±0.1 | 12 | 4.5 | 25.5 | 5.4 | 9 | 9 | 10 | 7 | 1 | 26 | 8 |
| 25 | 22±0.1 | 15.6 | 5 | 28 | 5.4 | 9 | 11 | 10 | 7 | 1 | 30 | 8 |
注）標準形オートスイッチ無／φ12（内径12mm）、φ16（内径16mm）の5ストローク、φ20（内径20mm）の5～15ストローク、φ25（内径25mm）の5、10ストロークおよびオートスイッチ付磁石内蔵／φ20（内径20mm）の5ストロークは通しねじになります。
選定サポート情報

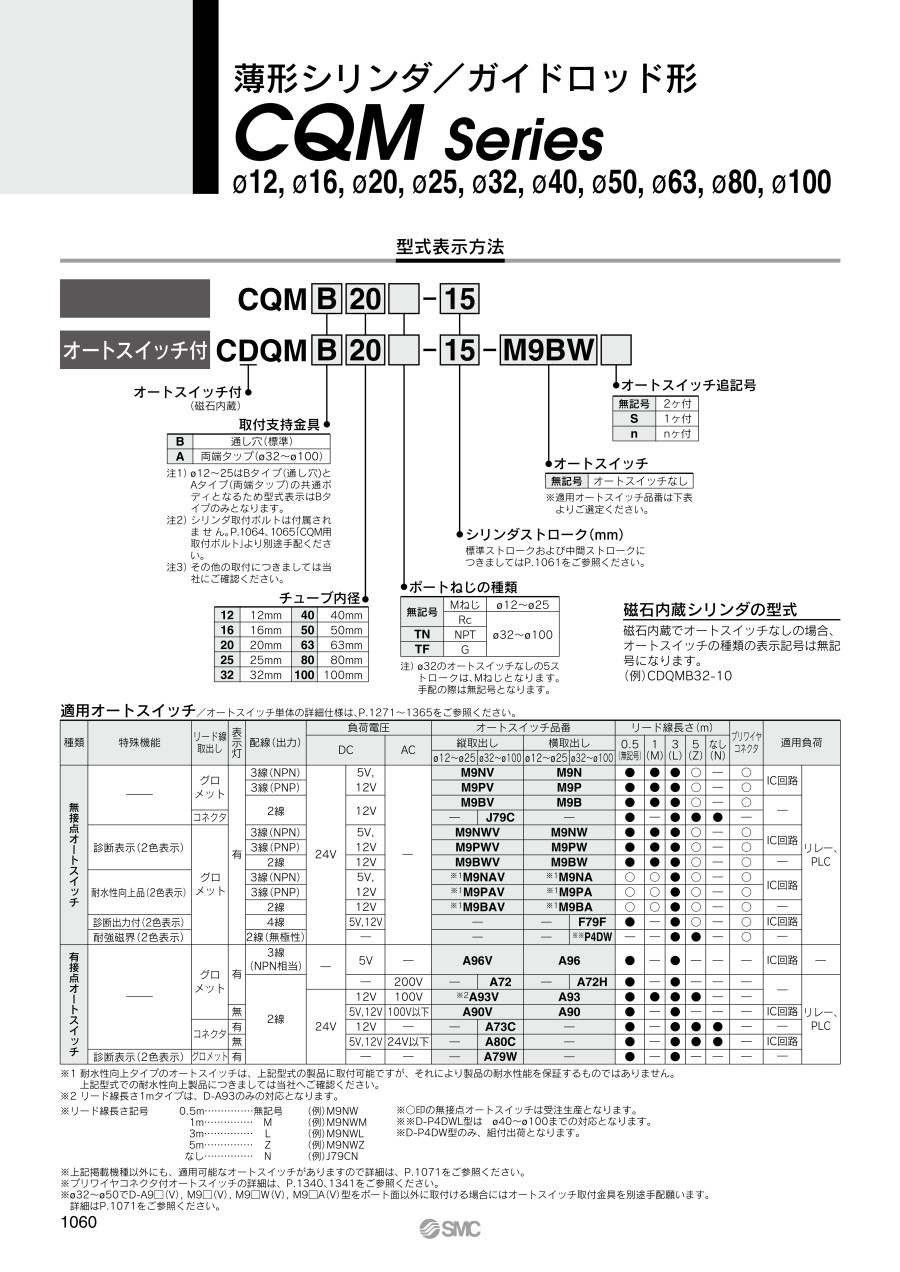

型式表示方法
製品仕様
製品仕様
製品仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,193円 ( 11,212円 ) | 19日目 |
10,193円 ( 11,212円 ) | 19日目 |
11,454円 ( 12,599円 ) | 19日目 |
10,193円 ( 11,212円 ) | 19日目 |
10,193円 ( 11,212円 ) | 19日目 |
12,157円 ( 13,373円 ) | 19日目 |
11,883円 ( 13,071円 ) | 19日目 |
12,431円 ( 13,674円 ) | 19日目 |
16,132円 ( 17,745円 ) | 19日目 |
15,676円 ( 17,244円 ) | 19日目 |
16,224円 ( 17,846円 ) | 19日目 |
15,583円 ( 17,141円 ) | 19日目 |
16,132円 ( 17,745円 ) | 19日目 |
15,858円 ( 17,444円 ) | 19日目 |
12,888円 ( 14,177円 ) | 19日目 |
19,145円 ( 21,060円 ) | 19日目 |
15,583円 ( 17,141円 ) | 19日目 |
16,132円 ( 17,745円 ) | 19日目 |
15,858円 ( 17,444円 ) | 19日目 |
12,888円 ( 14,177円 ) | 19日目 |
15,583円 ( 17,141円 ) | 19日目 |
28,275円 ( 31,103円 ) | 19日目 |
14,716円 ( 16,188円 ) | 19日目 |
10,690円 ( 11,759円 ) | 19日目 |
11,857円 ( 13,043円 ) | 19日目 |
18,413円 ( 20,254円 ) | 19日目 |
11,209円 ( 12,330円 ) | 6日目 |
14,254円 ( 15,679円 ) | 6日目 |
14,802円 ( 16,282円 ) | 6日目 |
12,426円 ( 13,669円 ) | 6日目 |
13,523円 ( 14,875円 ) | 6日目 |
14,071円 ( 15,478円 ) | 6日目 |
12,381円 ( 13,619円 ) | 6日目 |
12,106円 ( 13,317円 ) | 6日目 |
14,071円 ( 15,478円 ) | 6日目 |
14,620円 ( 16,082円 ) | 6日目 |
12,655円 ( 13,921円 ) | 6日目 |
12,381円 ( 13,619円 ) | 6日目 |
14,620円 ( 16,082円 ) | 6日目 |
16,629円 ( 18,292円 ) | 6日目 |
16,173円 ( 17,790円 ) | 6日目 |
13,437円 ( 14,781円 ) | 6日目 |
15,351円 ( 16,886円 ) | 6日目 |
22,153円 ( 24,368円 ) | 6日目 |
14,482円 ( 15,930円 ) | 6日目 |
15,898円 ( 17,488円 ) | 6日目 |
13,300円 ( 14,630円 ) | 6日目 |
13,025円 ( 14,328円 ) | 6日目 |
16,082円 ( 17,690円 ) | 6日目 |
16,629円 ( 18,292円 ) | 6日目 |
14,806円 ( 16,287円 ) | 6日目 |
17,178円 ( 18,896円 ) | 6日目 |
13,797円 ( 15,177円 ) | 6日目 |
13,523円 ( 14,875円 ) | 6日目 |
15,351円 ( 16,886円 ) | 6日目 |
16,538円 ( 18,192円 ) | 6日目 |
15,533円 ( 17,086円 ) | 6日目 |
16,082円 ( 17,690円 ) | 6日目 |
13,386円 ( 14,725円 ) | 6日目 |
17,472円 ( 19,219円 ) | 6日目 |
詳細情報
基本情報
負荷の直接取付が可能な薄形シリンダガイドロッド形CQMシリーズ。
【特長】
・取付寸法はCQS、CQ2シリーズと互換可能
・プレートが引き込んだ状態でもオートスイッチ脱着可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
