デュアルロッドシリンダ 両ロッドタイプ CXSWシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 12,529円～72,208円特別価格
- 税込単価
- 13,782円～79,429円特別価格
3方向からの取付けが可能、デュアルロッドシリンダ 両ロッドタイプ CXSWシリ...
詳細情報を確認する未確定：候補が6,918型番あります。
商品情報
製品仕様

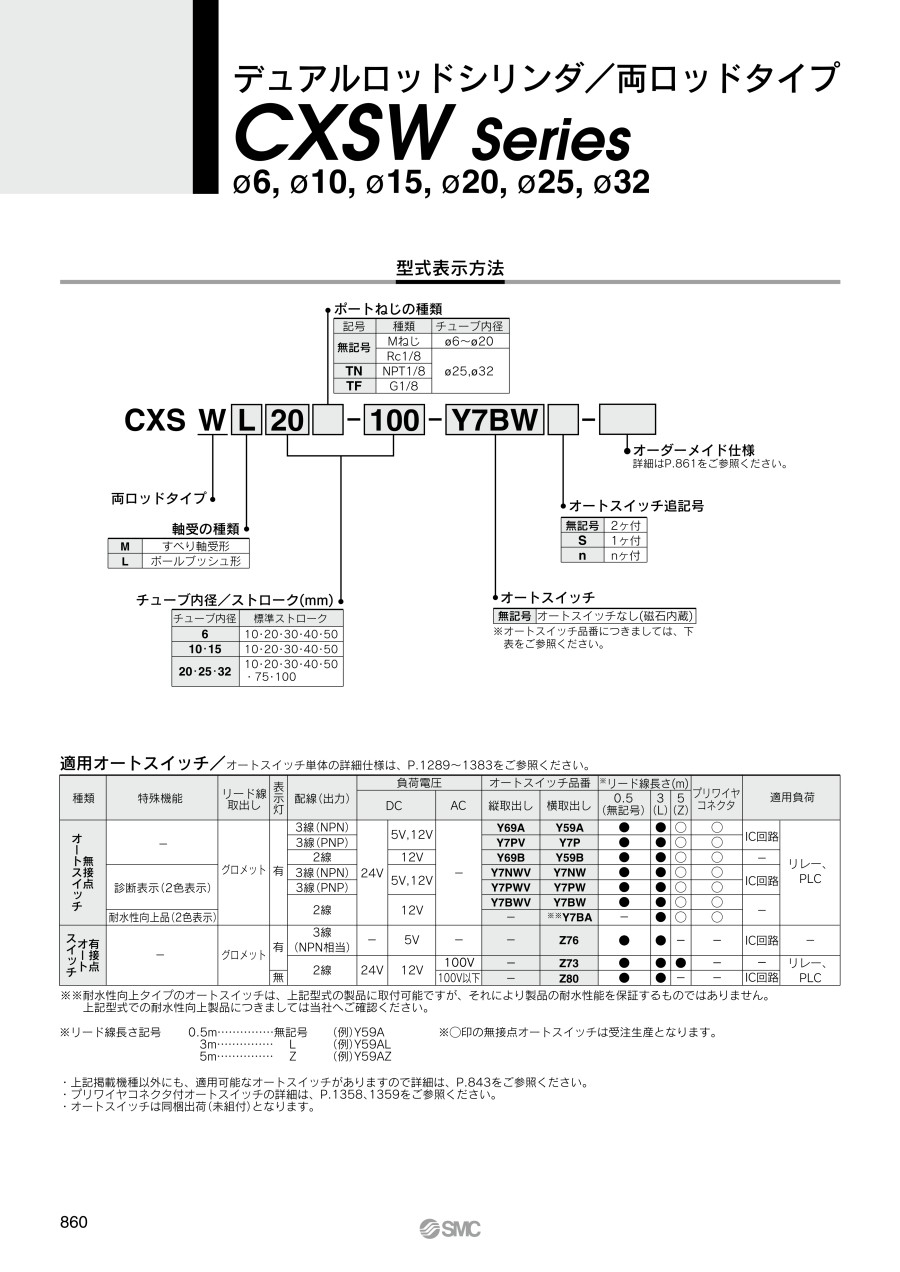

型式表示方法
適用オートスイッチ
| 種類 | 特殊機能 | リード線取出し | 表示灯 | 配線（出力） | 負荷電圧 | オートスイッチ型番 | ※リード線長さ（m） | プリワイヤコネクタ | 適用負荷 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | AC | 縦取出し | 横取出し | 0.5 （無記号） | 3 （L） | 5 （Z） | |||||||||
| 無接点オートスイッチ | - | グロメット | 有 | 3線（NPN） | 24V | 5V,12V | - | Y69A | Y59A | ● | ● | ○ | ○ | IC回路 | リレー、PLC |
| 3線（PNP） | Y7PV | Y7P | ● | ● | ○ | ○ | |||||||||
| 2線 | 12V | Y69B | Y59B | ● | ● | ○ | ○ | - | |||||||
| 診断表示（2色表示） | 3線（NPN） | 5V,12V | Y7NWV | Y7NW | ● | ● | ○ | ○ | IC回路 | ||||||
| 3線（PNP） | Y7PWV | Y7PW | ● | ● | ○ | ○ | |||||||||
| 2線 | 12V | Y7BWV | Y7BW | ● | ● | ○ | ○ | - | |||||||
| 耐水性向上品（2色表示） | - | ※※Y7BA | - | ● | ○ | ○ | |||||||||
| 有接点オートスイッチ | - | グロメット | 有 | 3線 （NPN相当） | - | 5V | - | - | Z76 | ● | ● | - | - | IC回路 | - |
| 2線 | 24V | 12V | 100V | - | Z73 | ● | ● | ● | - | - | リレー、PLC | ||||
| 無 | 100V以下 | - | Z80 | ● | ● | - | - | IC回路 | |||||||
- ※ 耐水性向上タイプのオートスイッチは、上記型番の製品に取付可能ですが、それにより製品の耐水性能を保証するものではありません。
上記型番での耐水性向上製品につきましてはメーカーへご確認ください。 - ※ リード線長さ記号
0.5m……………無記号 （例）Y59A
3m…………… L （例）Y59AL
5m…………… Z （例）Y59AZ
製品仕様
| 表示記号 | 仕様／内容 |
|---|---|
| -XB11 | ロングストロークタイプ |
仕様
| チューブ内径（mm） | 6 | 10 | 15 | 20 | 25 | 32 |
|---|---|---|---|---|---|---|
| 使用流体 | 空気（無給油） | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 最高使用圧力 | 0.7MPa | |||||
| 最低使用圧力 | 0.15MPa | 0.1MPa | ||||
| 周囲温度および使用流体温度 | -10～+60℃（ただし、凍結なきこと） | |||||
| 使用ピストン速度 | 50～500mm/s | |||||
| クッション | ダンパ付を標準とする（両側） | |||||
| ストロークアジャスト可能範囲 | 標準ストロークに対し0～-10mm（出側：5mm、戻側：5mm） | |||||
| 配管接続口 | M5×0.8 | Rc1/8 | ||||
| 軸受部種類 | すべり軸受、ボールブッシュ軸受（外形寸法同一） | |||||
標準ストローク表
単位：mm
| 型番 | 標準ストローク | ロングストローク |
|---|---|---|
| CXSW□6 | 10、20、30、40、50 | - |
| CXSW□10 | 10、20、30、40、50 | 75、100、125、150 |
| CXSW□15 | ||
| CXSW□20 | 10、20、30、40、50、75、100 | 125、150、175、200 |
| CXSW□25 | ||
| CXWS□32 |
- ※ ロングストロークの場合はオーダーメイドとなります。（-XB11）
構造
CXSWM／すべり軸受
CXSWL／ボールブッシュ軸受
ピストン部
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ハウジング | アルミニウム合金 | 硬質アルマイト |
| 2 | ピストンロッドA | 炭素鋼 | 硬質クロムめっき |
| 3 | ピストンロッドB | 炭素鋼 | 硬質クロムめっき |
| 4 | ロッドカバー | アルミ軸受合金 | - |
| 5 | プレート | アルミニウム合金 | 硬質アルマイト |
| 6 | ピストンA | アルミニウム合金 | クロメート処理 |
| 7 | ピストンB | アルミニウム合金 | クロメート処理 |
| 8 | 磁石 | - | - |
| 9 | ダンパボルト | 炭素鋼 | ニッケルめっき |
| 10 | 六角ナット | 炭素鋼 | 亜鉛クロメート |
| 11 | 六角穴付ボルト | クロム鋼 | 亜鉛クロメート |
| 12 | 六角穴付止めねじ | クロム鋼 | 亜鉛クロメート |
| 13 | 止め輪 | 特殊鋼 | リン酸塩皮膜 |
| 14 | ダンパホルダ | 合成樹脂 | - |
| 15 | ボールブッシュ | - | - |
| 16 | ベアリングスペーサ | 合成樹脂 | - |
| 17 | ダンパ | ウレタン | - |
| 18 | プラグ | クロム鋼 | ニッケルめっき |
| 19 | パッキン押工 | アルミニウム合金 | - |
| ※20 | ピストンパッキン | NBR | - |
| ※21 | ロッドパッキン | NBR | - |
| ※22 | Oリング | NBR | - |
| 23 | Oリング | NBR | - |
- ※ 6はCXSWL6の場合アルミ軸受合金となります。
交換部品／パッキンセット
| チューブ内径（mm） | 手配番号 | 内容 |
|---|---|---|
| 6 | CXSWM6-PS | 上記番号（20）、（21）、（22）のセット |
| CXSWL6-PS | ||
| 10 | CXSWM10-PS | |
| CXSWL10APS | ||
| 15 | CXSWM15-PS | |
| CXSWL15APS | ||
| 20 | CXSWM20-PS | |
| CXSWL20APS | ||
| 25 | CXSWM25-PS | |
| CXSWL25APS | ||
| 32 | CXSWM32-PS | |
| CXSWL32APS |
- ※ パッキンセットは20～22までが一式になっておりますので上表の手配番号にて手配してください。
- ※ パッキンセットにはグリースパックは付属しませんので別途手配してください。
リード線・コネクタ仕様の詳細は下記をご参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,879円 ( 24,067円 ) | 19日目 |
31,416円 ( 34,558円 ) | 19日目 |
26,647円 ( 29,312円 ) | 19日目 |
31,976円 ( 35,174円 ) | 19日目 |
26,927円 ( 29,620円 ) | 19日目 |
28,984円 ( 31,882円 ) | 19日目 |
29,545円 ( 32,500円 ) | 19日目 |
25,718円 ( 28,290円 ) | 19日目 |
25,438円 ( 27,982円 ) | 19日目 |
28,984円 ( 31,882円 ) | 19日目 |
29,545円 ( 32,500円 ) | 19日目 |
25,718円 ( 28,290円 ) | 19日目 |
25,438円 ( 27,982円 ) | 19日目 |
30,106円 ( 33,117円 ) | 19日目 |
26,000円 ( 28,600円 ) | 19日目 |
30,106円 ( 33,117円 ) | 19日目 |
26,000円 ( 28,600円 ) | 19日目 |
28,984円 ( 31,882円 ) | 19日目 |
29,545円 ( 32,500円 ) | 19日目 |
25,718円 ( 28,290円 ) | 19日目 |
25,438円 ( 27,982円 ) | 19日目 |
28,984円 ( 31,882円 ) | 19日目 |
29,545円 ( 32,500円 ) | 19日目 |
25,718円 ( 28,290円 ) | 19日目 |
25,438円 ( 27,982円 ) | 19日目 |
30,106円 ( 33,117円 ) | 19日目 |
26,000円 ( 28,600円 ) | 19日目 |
30,106円 ( 33,117円 ) | 19日目 |
26,000円 ( 28,600円 ) | 19日目 |
27,488円 ( 30,237円 ) | 19日目 |
28,050円 ( 30,855円 ) | 19日目 |
24,970円 ( 27,467円 ) | 19日目 |
24,690円 ( 27,159円 ) | 19日目 |
27,488円 ( 30,237円 ) | 19日目 |
28,050円 ( 30,855円 ) | 19日目 |
24,970円 ( 27,467円 ) | 19日目 |
24,690円 ( 27,159円 ) | 19日目 |
28,705円 ( 31,576円 ) | 19日目 |
25,298円 ( 27,828円 ) | 19日目 |
28,984円 ( 31,882円 ) | 19日目 |
29,545円 ( 32,500円 ) | 19日目 |
25,718円 ( 28,290円 ) | 19日目 |
25,438円 ( 27,982円 ) | 19日目 |
28,984円 ( 31,882円 ) | 19日目 |
29,545円 ( 32,500円 ) | 19日目 |
25,718円 ( 28,290円 ) | 19日目 |
25,438円 ( 27,982円 ) | 19日目 |
30,106円 ( 33,117円 ) | 19日目 |
26,000円 ( 28,600円 ) | 19日目 |
30,106円 ( 33,117円 ) | 19日目 |
26,000円 ( 28,600円 ) | 19日目 |
28,705円 ( 31,576円 ) | 19日目 |
25,298円 ( 27,828円 ) | 19日目 |
27,488円 ( 30,237円 ) | 19日目 |
28,050円 ( 30,855円 ) | 19日目 |
24,970円 ( 27,467円 ) | 19日目 |
24,690円 ( 27,159円 ) | 19日目 |
28,705円 ( 31,576円 ) | 19日目 |
25,298円 ( 27,828円 ) | 19日目 |
27,395円 ( 30,135円 ) | 19日目 |
詳細情報
基本情報
3方向からの取付けが可能、デュアルロッドシリンダ 両ロッドタイプ CXSWシリーズ。
【特長】
・ガイド機能をもつピック&プレース等に適した2本ロッドシリンダ
・全シリーズボールブッシュ軸受、すべり軸受を標準化
・ワーク取付は3面から可能
・推力2倍、不回転精度±0.1°
・ストロークアジャスト0～-5mm
・クッションリングのない独自のエアクッション構造
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
デュアルロッドシリンダ 両ロッドタイプ CXSWシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qデュアルロッドシリンダ：CXS(J)シリーズのオートスイッチ付とスイッチ無しで、外形寸法に違いがありますか？
A
CXS(J)シリーズは標準でマグネット内蔵タイプのため、取付け穴の位置を含め、外形寸法は同じです
例えばCXSL20-100とCXSL20-100-Y7BWは同寸法です。なお、CXSL20-100にオートスイッチD-Y7BWを2個後付けすれば、CXSL20-100-Y7BWになります。
例えばCXSL20-100とCXSL20-100-Y7BWは同寸法です。なお、CXSL20-100にオートスイッチD-Y7BWを2個後付けすれば、CXSL20-100-Y7BWになります。
Qデュアルロッドシリンダ：CXSシリーズのダンパボルトをはずしても問題ないか？
A
ダンパボルトをはずしての使用は絶対にしないでください。
また、ナットのみをはずすなどしてダンパボルトをさらに締めこんでのご使用は絶対にしないでください。ダンパボルトをはずして使用しますと、ピストン部がヘッドカバー部に当たり、シリンダ破損の原因となります。
また、締込んだ場合、ピストンパッキンがチューブの段差部にかかり、損傷の原因となります。ダンパボルトのストロークアジャスト可能範囲は、標準ストロークに対し0～－5㎜までです。
また、ナットのみをはずすなどしてダンパボルトをさらに締めこんでのご使用は絶対にしないでください。ダンパボルトをはずして使用しますと、ピストン部がヘッドカバー部に当たり、シリンダ破損の原因となります。
また、締込んだ場合、ピストンパッキンがチューブの段差部にかかり、損傷の原因となります。ダンパボルトのストロークアジャスト可能範囲は、標準ストロークに対し0～－5㎜までです。
QCXS(J)シリーズの中間ストロークの対応について知りたい。
A
型式末尾に-XC19を付ける事で中間ストローク対応は可能です。
ひとつ上のサイズのストロークに5㎜のスペーサ対応となります。(例：15ストロークの場合は、20ストローク用ボディに5㎜スペーサ装着)
ひとつ上のサイズのストロークに5㎜のスペーサ対応となります。(例：15ストロークの場合は、20ストローク用ボディに5㎜スペーサ装着)
