デュアルロッドシリンダ コンパクトタイプ CXSJシリーズ
- 通常単価(税別)
- 6,371円～47,742円
- 税込単価
- 7,008円～52,516円
ガイド機能をもつピック&プレース等に適した2本ロッドシリンダ。【特長】...
詳細情報を確認する- シリンダ作動方式
- 複動
- エンドロック
- なし
- バルブ
- なし
- クッション
- 両側ラバークッション
- 仕様
- 磁石内蔵
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- CADデータは、一部の型番には対応しておりません。
未確定：候補が6,039型番あります。
商品情報
製品仕様
| チューブ内径（mm） | 6 | 10 | 15 | 20 | 25 | 32 |
|---|---|---|---|---|---|---|
| 使用流体 | 空気（無給油） | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 最高使用圧力 | 0.7MPa | |||||
| 最低使用圧力 | 0.15MPa | 0.1MPa | 0.05MPa | |||
| 周囲温度および使用流体温度 | -10～60℃（ただし、凍結なきこと） | |||||
| 使用ピストン速度 | 30～800mm/s | 30～700mm/s | 30～600mm/s | |||
| クッション | 両側ラバークッション | |||||
| ストロークアジャスト可能範囲 | 標準ストロークに対し、0～-5mm | |||||
| 配管接続口 | M3×0.5 | M5×0.8 | Rc（NPT, PF）1/8 | |||
| 許容運動エネルギー | 0.016J | 0.064J | 0.095J | 0.17J | 0.27J | 0.32J |

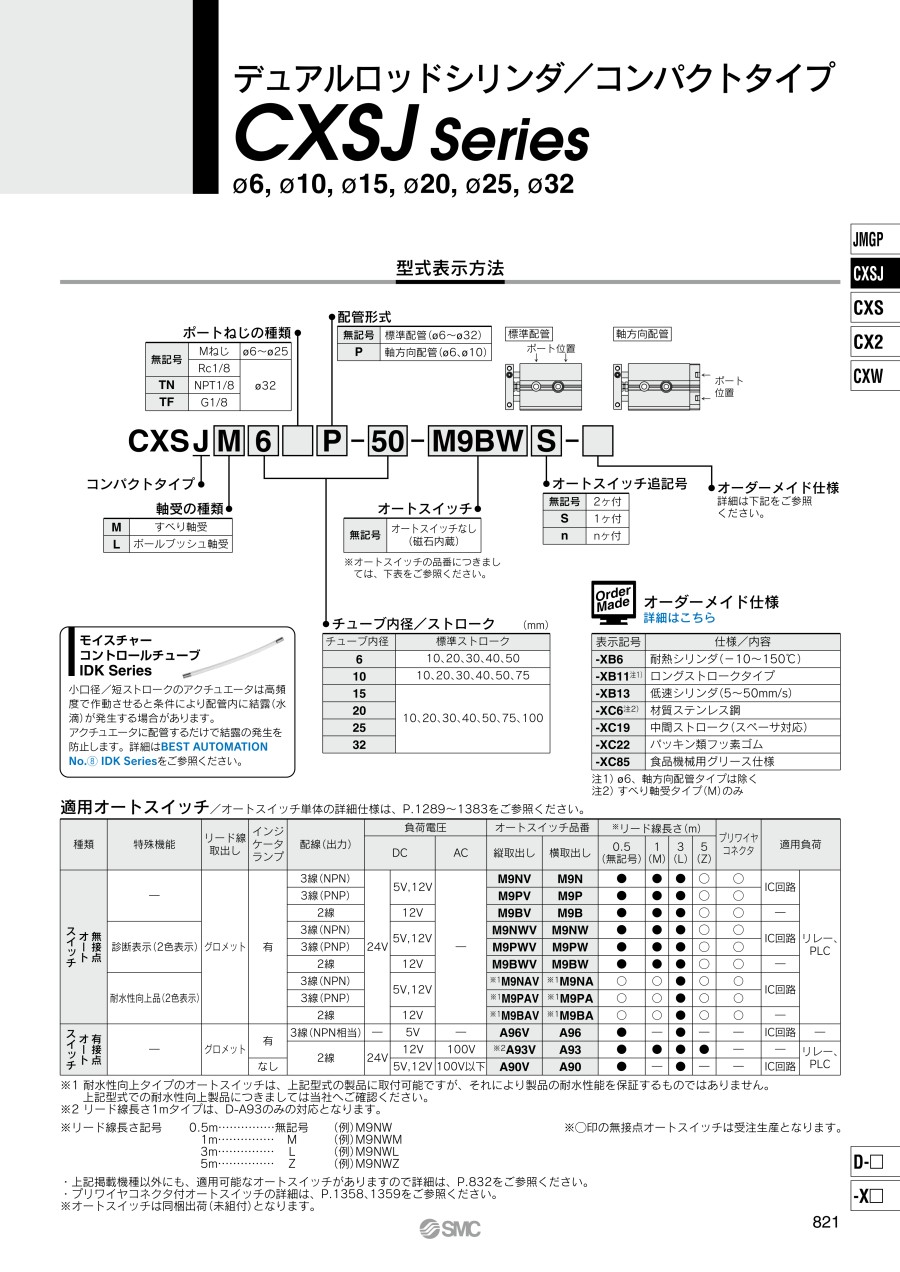

構造図例
すべり軸受 CXSJM6
ボールブッシュ軸受 CXSJL6
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ハウジング | アルミニウム合金 | 硬質アルマイト |
| 2 | ピストンロッドA | 炭素鋼注） | 硬質クロムめっき |
| 3 | ピストンロッドB | 炭素鋼注） | 硬質クロムめっき |
| 4 | ロッドカバー | アルミ軸受合金 | - |
| 5 | ヘッドカバー | アルミニウム合金 | アルマイト |
| 6 | プレート | アルミニウム合金 | 発色硬質アルマイト |
| 7 | ピストンA | アルミニウム合金 | クロメート処理 |
| 8 | ピストンB | アルミニウム合金 | クロメート処理 |
| 9 | 磁石 | - | - |
| 10 | ダンパボルト | 炭素鋼 | ニッケルめっき |
| 11 | 六角ナット | 炭素鋼 | 亜鉛クロメート |
| 12 | ダンパ | ウレタン | - |
| 13 | 六角穴付ボルト | クロム鋼 | 亜鉛クロメート |
| 14 | 六角穴付止めねじ | クロム鋼 | 亜鉛クロメート |
| 15 | 止め輪 | 特殊鋼 | リン酸塩皮膜 |
| 16 | ダンパB | ウレタン | - |
| 17 | ピストンパッキン | NBR | - |
| 18 | ロッドパッキン | NBR | - |
| 19 | Oリング | NBR | - |
| 20 | Oリング | NBR | - |
| 21 | パッキン押エ | ステンレス鋼 | - |
| 22 | 止め輪B | 特殊鋼 | リン酸塩皮膜 |
| 23 | ボルトホルダ | ステンレス鋼 | - |
| 24 | ベアリングスペーサ | アルミ軸受合金 | - |
| 25 | ボールブッシュ | - | - |
| 26 | ピストンロッドA | 特殊鋼 | 硬質クロムめっき |
| 27 | ピストンロッドB | 特殊鋼 | 硬質クロムめっき |
| 28 | Oリング | NBR | - |
| 29 | ピストンC | ステンレス鋼 | - |
| 30 | ダンパホルダ | 樹脂 | - |
注）CXSM6の場合は、ステンレス鋼となります。
選定サポート情報
型式表示方法
製品仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,884円 ( 11,972円 ) | 在庫品1日目当日出荷可能 |
12,016円 ( 13,218円 ) | 6日目 |
12,564円 ( 13,820円 ) | 6日目 |
11,147円 ( 12,262円 ) | 6日目 |
13,112円 ( 14,423円 ) | 6日目 |
14,248円 ( 15,673円 ) | 6日目 |
13,660円 ( 15,026円 ) | 6日目 |
11,970円 ( 13,167円 ) | 6日目 |
13,036円 ( 14,340円 ) | 6日目 |
11,695円 ( 12,865円 ) | 6日目 |
12,732円 ( 14,005円 ) | 6日目 |
13,660円 ( 15,026円 ) | 6日目 |
14,209円 ( 15,630円 ) | 6日目 |
12,244円 ( 13,468円 ) | 6日目 |
11,970円 ( 13,167円 ) | 6日目 |
12,244円 ( 13,468円 ) | 6日目 |
13,295円 ( 14,625円 ) | 6日目 |
11,791円 ( 12,970円 ) | 6日目 |
13,843円 ( 15,227円 ) | 6日目 |
17,361円 ( 19,097円 ) | 6日目 |
14,940円 ( 16,434円 ) | 6日目 |
16,220円 ( 17,842円 ) | 6日目 |
16,768円 ( 18,445円 ) | 6日目 |
17,316円 ( 19,048円 ) | 6日目 |
17,864円 ( 19,650円 ) | 6日目 |
20,696円 ( 22,766円 ) | 19日目 |
17,864円 ( 19,650円 ) | 6日目 |
15,488円 ( 17,037円 ) | 6日目 |
12,888円 ( 14,177円 ) | 6日目 |
15,212円 ( 16,733円 ) | 6日目 |
12,752円 ( 14,027円 ) | 6日目 |
12,614円 ( 13,875円 ) | 6日目 |
13,724円 ( 15,096円 ) | 6日目 |
15,671円 ( 17,238円 ) | 6日目 |
16,977円 ( 18,675円 ) | 6日目 |
16,219円 ( 17,841円 ) | 6日目 |
13,249円 ( 14,574円 ) | 6日目 |
15,943円 ( 17,537円 ) | 6日目 |
12,974円 ( 14,271円 ) | 6日目 |
16,768円 ( 18,445円 ) | 6日目 |
18,703円 ( 20,573円 ) | 19日目 |
15,396円 ( 16,936円 ) | 6日目 |
15,943円 ( 17,537円 ) | 6日目 |
13,112円 ( 14,423円 ) | 6日目 |
15,671円 ( 17,238円 ) | 6日目 |
12,837円 ( 14,121円 ) | 6日目 |
19,051円 ( 20,956円 ) | 6日目 |
15,943円 ( 17,537円 ) | 6日目 |
18,778円 ( 20,656円 ) | 6日目 |
16,492円 ( 18,141円 ) | 6日目 |
13,112円 ( 14,423円 ) | 6日目 |
16,492円 ( 18,141円 ) | 6日目 |
16,127円 ( 17,740円 ) | 6日目 |
13,207円 ( 14,528円 ) | 6日目 |
15,122円 ( 16,634円 ) | 6日目 |
16,768円 ( 18,445円 ) | 6日目 |
17,316円 ( 19,048円 ) | 6日目 |
15,671円 ( 17,238円 ) | 6日目 |
12,974円 ( 14,271円 ) | 6日目 |
15,396円 ( 16,936円 ) | 6日目 |
詳細情報
基本情報
ガイド機能をもつピック&プレース等に適した2本ロッドシリンダ。
【特長】
・全シリーズボールブッシュ軸受、すべり軸受を標準化
・推力2倍、不回転精度±0.1°
・ワーク取付は3面から可能
・ストロークアジャスト0～-5mm
・3方向からオートスイッチの確認が可能
・左右対象の取付
・軸方向配管が可能（チューブ内径6、10）
・許容運動エネルギー、許容荷重、不回転精度等は基本タイプCXSと同等
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
デュアルロッドシリンダ エアクッション付 CXSシリーズ
SMC社のデュアルロッドシリンダ／エアクッション付です。全長寸法の増加を最小限に抑えてエアクッション付を実現し、許容運動エネルギー・消音効果が向上しました。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
デュアルロッドシリンダ コンパクトタイプ CXSJシリーズのレビュー
生産設備付帯部品として使用
4
4.02019/05/08
組み付け機にてワークのプッシャーとして使用しています。ワーク自体が非常に小さいことと設置スペースの関係でコンパクトなもの...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QCXSJシリーズのボルトホルダを使った取付け方法を知りたい。
A
CXSJシリーズのφ6,φ10は、2箇所の取付け穴部のヘッドカバー側に、ボルトホルダを使用しております（φ15以上はボルトホルダ無し）。ボルトホルダ中心部には対辺3mmの六角貫通穴が施されています。対辺3mmの六角レンチにてシリンダ取付面より出張らない（目安約0.5mm凹）よう位置調整願います。この際、ボルトホルダの位置調整が不適当ですと、ボルトホルダがスイッチ溝に干渉し、スイッチ取付の支障となりますので、ご注意願います。
注）CXSJのφ6,φ10をボルトホルダを使用せずに取付しシリンダを作動させた場合、ボルトホルダが脱落する可能性があります。
注）CXSJのφ6,φ10をボルトホルダを使用せずに取付しシリンダを作動させた場合、ボルトホルダが脱落する可能性があります。
Qデュアルロッドシリンダ：CXSシリーズのダンパボルトをはずしても問題ないか？
A
ダンパボルトをはずしての使用は絶対にしないでください。
また、ナットのみをはずすなどしてダンパボルトをさらに締めこんでのご使用は絶対にしないでください。ダンパボルトをはずして使用しますと、ピストン部がヘッドカバー部に当たり、シリンダ破損の原因となります。
また、締込んだ場合、ピストンパッキンがチューブの段差部にかかり、損傷の原因となります。ダンパボルトのストロークアジャスト可能範囲は、標準ストロークに対し0～－5㎜までです。
また、ナットのみをはずすなどしてダンパボルトをさらに締めこんでのご使用は絶対にしないでください。ダンパボルトをはずして使用しますと、ピストン部がヘッドカバー部に当たり、シリンダ破損の原因となります。
また、締込んだ場合、ピストンパッキンがチューブの段差部にかかり、損傷の原因となります。ダンパボルトのストロークアジャスト可能範囲は、標準ストロークに対し0～－5㎜までです。
Qデュアルロッドシリンダ：CXS(J)シリーズのオートスイッチ付とスイッチ無しで、外形寸法に違いがありますか？
A
CXS(J)シリーズは標準でマグネット内蔵タイプのため、取付け穴の位置を含め、外形寸法は同じです。
例えばCXSL20-100とCXSL20-100-Y7BWは同寸法です。なお、CXSL20-100にオートスイッチD-Y7BWを2個後付けすれば、CXSL20-100-Y7BWになります。
例えばCXSL20-100とCXSL20-100-Y7BWは同寸法です。なお、CXSL20-100にオートスイッチD-Y7BWを2個後付けすれば、CXSL20-100-Y7BWになります。
