プラットホームシリンダ CXTシリーズ
未確定：候補が8,910型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
φ12（内径12mm）～φ25（内径25mm）
φ32（内径32mm）・φ40（内径40mm）
製品仕様

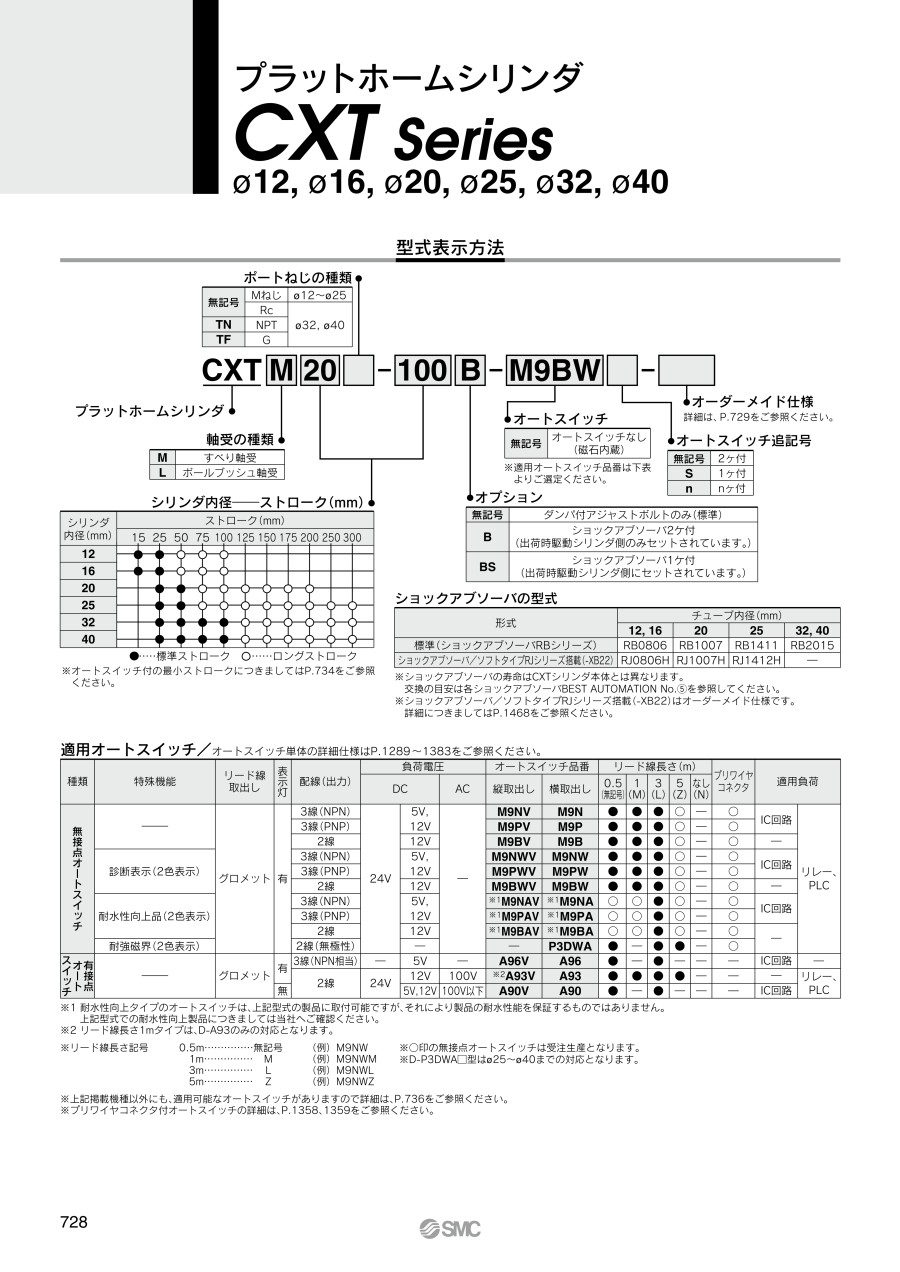

型式表示方法
適用オートスイッチ
| 種類 | 特殊機能 | リード線取出し | 表示灯 | 配線（出力） | 負荷電圧 | オートスイッチ型番 | リード線長さ（m） | プリワイヤコネクタ | 適用負荷 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | AC | 縦取出し | 横取出し | 0.5 （無記号） | 1 （M） | 3 （L） | 5 （Z） | なし （N） | |||||||||
| 無接点オートスイッチ | - | グロメット | 有 | 3線（NPN） | 24V | 5V, 12V | - | M9NV | M9NW | ● | ● | ● | ○ | - | ○ | IC回路 | リレー、 PLC |
| 3線（PNP） | M9PV | M9P | ● | ● | ● | ○ | - | ○ | |||||||||
| 2線 | 12V | M9BV | M9B | ● | ● | ● | ○ | - | ○ | - | |||||||
| 診断表示（2色表示） | 3線（NPN） | 5V, 12V | M9NWV | M9NW | ● | ● | ● | ○ | - | ○ | IC回路 | ||||||
| 3線（PNP） | M9PWV | M9PW | ● | ● | ● | ○ | - | ○ | |||||||||
| 2線 | 12V | M9BWV | M9BW | ● | ● | ● | ○ | - | ○ | - | |||||||
| 耐水性向上品（2色表示） | 3線（NPN） | 5V, 12V | ※1M9NAV | ※1M9NA | ○ | ○ | ● | ○ | - | ○ | IC回路 | ||||||
| 3線（PNP） | ※1M9PAV | ※1M9PA | ○ | ○ | ● | ○ | - | ○ | |||||||||
| 2線 | 12V | ※1M9BAV | ※1M9BA | ○ | ○ | ● | ○ | - | ○ | - | |||||||
| 耐強磁界（2色表示） | 2線（無極性） | - | - | P3DWA | ● | - | ● | ● | - | ○ | |||||||
| 有接点スイッチオート | - | グロメット | 有 | 3線（NPN相当） | - | 5V | - | A96V | A96 | ● | - | ● | - | - | - | IC回路 | - |
| 2線 | 24V | 12V | 100V | ※2A93V | A93 | ● | ● | ● | ● | - | - | - | リレー、 PLC | ||||
| 無 | 5V, 12V | 100V以下 | A90V | A90 | ● | - | ● | - | - | - | IC回路 | ||||||
- ※1耐水性向上タイプのオートスイッチは、上記型番の製品に取付可能ですが、それにより製品の耐水性能を保証するものではありません。
上記型番での耐水性向上製品につきましてはメーカーへご確認ください。 - ※2リード線長さ1mタイプは、D-A93のみの対応となります。
製品仕様
| 表示記号 | 仕様／内容 |
|---|---|
| -X138 | 可変調整ストロークタイプ |
| -X777 | パッキン類ふっ素ゴム（駆動シリンダ部のみ） |
製品仕様
| 表示記号 | 仕様／内容 |
|---|---|
| -XB13 | 低速シリンダ（5～50mm/s） |
| -XB22 | ショックアブソーバ／ソフトタイプRJシリーズ搭載 |
仕様
| チューブ内径 | 12 | 16 | 20 | 25 | 32 | 40 |
|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||
| 作動方式 | 複動形 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 注1）0.7MPa | |||||
| 最低使用圧力 | 0.15MPa | |||||
| 周囲温度および使用流体温度 | -10～+60℃（ただし、凍結なきこと） | |||||
| 使用ピストン速度 | 50～500mm/s | |||||
| クッション | ダンパ（両側／標準）、ショックアブソーバ（オプション） | |||||
| 駆動シリンダへの給油 | 不要（無給油） | |||||
| ストローク調整範囲 | -10mm（前進端・後退端とも各-5mm） | |||||
- ※ 注1）クッション能力などを考慮した本製品の最高使用圧力です。
駆動シリンダ単体の最高使用圧力は1MPaです。
構造
構成部品
| 番号 | 部品名 | 材質 | 備考 | |
|---|---|---|---|---|
| 1 | スライドブロック | アルミニウム合金 | アルマイト | |
| 2 | プレートA | アルミニウム合金 | アルマイト | |
| 3 | プレートB | アルミニウム合金 | アルマイト | |
| 4 | ガイドロッド | 炭素鋼 | 硬質クロームめっき | |
| 5 | すべり軸受 | 軸受合金 | - | |
| 6 | ボールブッシュ軸受 | - | - | |
| 7 | C形止め輪 | 炭素工具鋼 | 燐酸塩皮膜 | |
| 8 | アダプタ | 炭素鋼 | 無電解ニッケルめっき | |
| 9 | 連結ディスク | 炭素鋼 | 無電解ニッケルめっき | |
| 10 | 座金 | 炭素鋼 | 亜鉛クロメート | |
| 11 | C形止め輪 | 炭素工具鋼 | 燐酸塩皮膜 | |
| 12 | 六角穴付ボルト | 炭素鋼 | 亜鉛クロメート | |
| 13 | バネ座金 | 鋼線 | 亜鉛クロメート | |
| 14 | アジャストボルト（ダンパ付） | 炭素鋼・ウレタン | 亜鉛クロメート | |
| 15 | ナット | 炭素鋼 | 亜鉛クロメート | |
| 16 | ショックアブソーバ | - | オプション | |
| 17 | ナット | 炭素鋼 | 亜鉛クロメート | |
| 18 | 平行ピン | 炭素鋼 | - | |
| 19 | 六角穴付ボルト | 炭素鋼 | 亜鉛クロメート | |
| 20 | 玉入カップ | - | φ16（直径16mm）～φ40（直径40mm） | ニッケルめっき |
| 21 | 六角穴付ボルト | 炭素鋼 | 亜鉛クロメート | |
| 22 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト | |
| 23 | カラー | アルミニウム合金 | アルマイト | |
| 24 | ピストン | アルミニウム合金 | クロメート | |
| 25 | ピストンロッド | ステンレス鋼 | φ12（直径12mm）～φ25（直径25mm） | - |
| 炭素鋼 | φ32（直径32mm）, φ40（直径40mm） | 硬質クロームめっき | ||
| 26 | C形止め輪 | 炭素工具鋼 | 燐酸塩皮膜 | |
| 27 | ダンパA | ウレタン | - | |
| 28 | ダンパB | ウレタン | - | |
| 29 | 磁石 | - | - | |
| 30 | 底板 | アルミニウム合金 | アルマイト | |
| 31 | ウエアリング | 樹脂 | - | |
| 32 | ロッドパッキン | NBR | - | |
| 33 | ピストンパッキン | NBR | - | |
| 34 | チューブガスケット | NBR | - | |
リード線・コネクタ仕様の詳細は下記をご参照下さい。
規格表
単位：mm
φ12（内径12mm）～φ25（内径25mm）
| シリンダ内径 （mm） | 標準ストローク （mm） | A | B | C | d | E | G | GP | H | HA | HG | HN | HP | HT | J | JK | L | LD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| すべり | ボールブッシュ | ||||||||||||||||||
| 12 | 15、25 | 8.5 | 8 | 4 | 16 | 10 | 25 | 7.5 | 50 | 34 | 6 | 14.5 | 34 | 33 | 18 | M5×0.8 | 9.5 | 68 | 4.3 |
| 16 | 15、25 | 7.5 | 9.5 | 5 | 18 | 12 | 29 | 6.5 | 65 | 40 | 6.5 | 16 | 39.5 | 39 | 21 | M6×1 | 9.5 | 75 | 5.2 |
| 20 | 25、50 | 9.5 | 11 | 6.5 | 25 | 16 | 36 | 8.5 | 80 | 46 | 9 | 18 | 44.1 | 45 | 24 | M8×1.25 | 10 | 86 | 6.9 |
| 25 | 25、50 | 9.5 | 11 | 6.5 | 25 | 16 | 40 | 8.5 | 90 | 54 | 9 | 23 | 55 | 53 | 28 | M8×1.25 | 10 | 86 | 6.9 |
| シリンダ内径 （mm） | MM | M | （N） | （NA） | NN | PA※ | PB | PW | Q | QW | RB | RW | S | T | U | W | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | M4×0.7 | 6 | 8 | 27 | M8×1.0 | 30 | 60 | 80 | 85 | 26 | RB0806 | 17.5 | 96 | 13 | 1 | 77 | 22 | 7.5 | 5 |
| 16 | M5×0.8 | 8 | 8 | 27 | M8×1.0 | 45 | 70 | 95 | 90 | 40 | RB0806 | 15 | 103 | 13 | 2 | 92 | 22 | 7.5 | 5 |
| 20 | M6×1 | 10 | 10 | 29 | M10×1.0 | 60 | 100 | 120 | 105 | 46 | RB1007 | 26 | 122 | 17 | 2 | 117 | 29.5 | 8 | 5.5 |
| 25 | M6×1 | 10 | 12 | 50 | M14×1.5 | 60 | 100 | 130 | 105 | 50 | RB1411 | 22 | 122 | 17 | 2 | 127 | 32.5 | 9 | 5.5 |
- ※ PA寸法はL寸法のセンタ振り分けです。
■ロングストロークの場合
| シリンダ内径（mm） | ストローク範囲（mm） | X | Y | Z |
|---|---|---|---|---|
| 12 | 50、75、100 | 32 | 7.5 | 7.5 |
| 16 | 50、75、100 | 32 | 7.5 | 7.5 |
| 20 | 75、100、125、150、175、200 | 41 | 8 | 8 |
| 25 | 75、100、125、150、175、200、250、300 | 44 | 9 | 9 |
φ32（内径32mm）・φ40（内径40mm）
| シリンダ内径 （mm） | 標準ストローク （mm） | A | d | E | F | G | GP | H | HG | HN | HP | HT | L | （N） | （NA） | P注） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| すべり | ボールブッシュ | ||||||||||||||||
| 32 | 25、50、75、100 | 10.5 | 28 | 20 | 45 | 27 | 9.5 | 110 | 66 | 26.5 | 67.6 | 64 | 33.5 | 100 | 14 | 53 | 1/8 |
| 40 | 25、50、75、100 | 11.5 | 36 | 25 | 52 | 31 | 10.5 | 130 | 78 | 30.5 | 77.6 | 74 | 40.5 | 136 | 12 | 51 | 1/8 |
| シリンダ内径（mm） | ※PA | PB | PW | Q | QW | RW | S | T | W | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 70 | 120 | 160 | 121 | 60 | 33 | 140 | 19 | 157 | 33 | 10 | 7.5 |
| 40 | 90 | 140 | 190 | 159 | 84 | 35 | 180 | 21 | 187 | 39.5 | 12.5 | 7.5 |
- ※ PA寸法はL寸法のセンタ振り分けです。
注）Rc・NPT・Gポートの選択可。
■ロングストロークの場合
| シリンダ内径（mm） | ストローク範囲（mm） | X | Y | Z |
|---|---|---|---|---|
| 32 | 125、150、175、200、250、300 | 45.5 | 10 | 10 |
| 40 | 125、150、175、200、250、300 | 55 | 12.5 | 12.5 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,937円 ( 25,231円 ) | 19日目 |
24,632円 ( 27,095円 ) | 19日目 |
25,168円 ( 27,685円 ) | 19日目 |
24,053円 ( 26,458円 ) | 19日目 |
23,784円 ( 26,162円 ) | 19日目 |
25,168円 ( 27,685円 ) | 19日目 |
25,703円 ( 28,273円 ) | 19日目 |
24,319円 ( 26,751円 ) | 19日目 |
24,053円 ( 26,458円 ) | 19日目 |
25,703円 ( 28,273円 ) | 19日目 |
26,239円 ( 28,863円 ) | 19日目 |
24,588円 ( 27,047円 ) | 19日目 |
24,319円 ( 26,751円 ) | 19日目 |
26,239円 ( 28,863円 ) | 19日目 |
26,775円 ( 29,453円 ) | 19日目 |
24,855円 ( 27,341円 ) | 19日目 |
24,588円 ( 27,047円 ) | 19日目 |
25,882円 ( 28,470円 ) | 19日目 |
26,417円 ( 29,059円 ) | 19日目 |
24,680円 ( 27,148円 ) | 19日目 |
24,413円 ( 26,854円 ) | 19日目 |
26,417円 ( 29,059円 ) | 19日目 |
26,952円 ( 29,647円 ) | 19日目 |
24,949円 ( 27,444円 ) | 19日目 |
24,680円 ( 27,148円 ) | 19日目 |
27,489円 ( 30,238円 ) | 19日目 |
28,470円 ( 31,317円 ) | 19日目 |
30,077円 ( 33,085円 ) | 19日目 |
31,773円 ( 34,950円 ) | 19日目 |
32,308円 ( 35,539円 ) | 19日目 |
31,193円 ( 34,312円 ) | 19日目 |
30,924円 ( 34,016円 ) | 19日目 |
32,308円 ( 35,539円 ) | 19日目 |
32,843円 ( 36,127円 ) | 19日目 |
31,459円 ( 34,605円 ) | 19日目 |
31,193円 ( 34,312円 ) | 19日目 |
32,843円 ( 36,127円 ) | 19日目 |
33,379円 ( 36,717円 ) | 19日目 |
31,728円 ( 34,901円 ) | 19日目 |
31,459円 ( 34,605円 ) | 19日目 |
33,379円 ( 36,717円 ) | 19日目 |
33,914円 ( 37,305円 ) | 19日目 |
31,995円 ( 35,195円 ) | 19日目 |
31,728円 ( 34,901円 ) | 19日目 |
33,022円 ( 36,324円 ) | 19日目 |
33,557円 ( 36,913円 ) | 19日目 |
31,820円 ( 35,002円 ) | 19日目 |
31,553円 ( 34,708円 ) | 19日目 |
33,557円 ( 36,913円 ) | 19日目 |
34,093円 ( 37,502円 ) | 19日目 |
32,088円 ( 35,297円 ) | 19日目 |
31,820円 ( 35,002円 ) | 19日目 |
37,308円 ( 41,039円 ) | 19日目 |
26,507円 ( 29,158円 ) | 19日目 |
28,202円 ( 31,022円 ) | 19日目 |
28,738円 ( 31,612円 ) | 19日目 |
27,623円 ( 30,385円 ) | 19日目 |
27,354円 ( 30,089円 ) | 19日目 |
28,738円 ( 31,612円 ) | 19日目 |
29,273円 ( 32,200円 ) | 19日目 |
詳細情報
基本情報
テーブルとアクチュエータが一体化高剛性・高精度のスライドテーブル。
【特長】
・ダンパ付アジャストボルト標準装備
・用途に合わせた2種類のガイドロッド軸受部
・オートスイッチの取付が可能
・2方向からの取付が可能
・ショックアブソーバの取付が可能（オプション）
