スライドユニット ショックアブソーバ内蔵形 ボールブッシュ軸受 CXWLシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
φ10（直径10mm）基本形：CXWL10-ストローク/25～100
製品仕様
商品イメージ
製品仕様
| 形式 | 無給油タイプ | |
|---|---|---|
| 使用流体 | 空気 | |
| 保証耐圧力 | 1.5MPa | |
| 最大使用圧力 | 1.0MPa | |
| 最低使用圧力 | CXWL10、16 | 0.15MPa |
| CXWL20、25、32 | 0.10MPa | |
| 周囲温度および使用流体温度 | -10℃～60℃（ただし凍結なきこと） | |
| 使用ピストン速度（無給油タイプ） | 30～500mm/s | |
| クッション | ショックアブソーバ | |
| ストロークアジャスト可能範囲 | 標準ストローク±2mm | |
| 付属品（オプション） | ストレートノックピン（2ヶ）、※アジャストボルト（-X138） | |
- ※ -X138タイプは、ストロークアジャスト範囲が片側-12.5mmの仕様となります。
構造図例
φ10（直径10mm）／φ16（直径16mm）／φ25（直径25mm）
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | アルミニウム合金 | アルマイト |
| 2 | ロッドカバー A | アルミニウム合金 | アルマイト |
| 3 | ロッドカバー B | アルミニウム合金 | アルマイト |
| 4 | ハウジング | アルミニウム合金 | 硬質アルマイト |
| 5 | ピストン | アルミニウム合金 | クロメート |
| 6 | ピストンロッド | 高炭素クロム軸受鋼鋼管 | 焼入レ、硬質クロムめっき |
| 7 | プレート | アルミニウム合金 | 硬質アルマイト |
| 8 | ロックナット | 炭素鋼 | ニッケルめっき |
| 9 | アジャストボルト | クロム鋼 | ニッケルめっき |
| 10 | 止めねじ（ロッド固定用） | クロム鋼 | ニッケルめっき |
| 11 | 止めねじ（ショックアブソーバ固定用） | ステンレス鋼 | - |
| 12 | 止め輪 | 炭素工具鋼 | 燐酸塩皮膜 |
| 13 | プラグ | 黄銅 | ニッケルめっき |
| 14 | 磁石 | - | φ5（直径5mm） |
| 15 | シール用止めねじ | クロム鋼 | ニッケルめっき |
| 16 | スプリング | ステンレス鋼 | - |
| 17 | CR形止め輪 | 炭素工具鋼 | - |
| 18 | 丸R形止め輪 | 炭素工具鋼 | 燐酸塩皮膜 |
| 19 | ショックアブソーバ | - | （RB0805-X552またはRB1006-X552） |
| 20 | ソケット | 黄銅 | カニゼンめっき |
| 21 | ガスケット | NBR | - |
| 22 | ボールブッシュ | - | - |
| 23 | ロッドパッキン | NBR | - |
| 24 | ピストンパッキン | NBR | - |
| 25 | ピストンガスケット | NBR | - |
| 26 | シリンダチューブガスケット | NBR | - |
構成部品／エンドロック付
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 27 | ロック用ボディ | アルミニウム合金 | 硬質アルマイト |
| 28 | ロックフィンガー | 合金工具鋼鋼材 | 焼入後、ニッケルめっき |
| 29 | ロックピストン | 炭素工具鋼鋼材 | 焼入後、カニゼンめっき |
| 30 | ロッドカバー | アルミニウム合金 | - |
| 31 | リターンスプリング | ばね鋼 | 亜鉛クロメート |
| 32 | アジャストボルト | クロム鋼 | ニッケルめっき |
| 33 | ボディガスケット | NBR | - |
| 34 | ロッドパッキン | NBR | - |
| 35 | ピストンパッキン | NBR | - |
| 36 | スチールボール | 高炭素クロム軸受鋼 | - |
| 37 | スチールボール | 高炭素クロム軸受鋼 | - |
| 38 | “O”リング | NBR | - |
| 39 | 丸R形止め輪 | 炭素工具鋼 | 燐酸塩皮膜 |
| 40 | ロックナット | 炭素鋼 | ニッケルめっき |
| 41 | プラグ | クロム鋼 | ニッケルめっき |
交換部品／パッキンセット シリンダ本体
| 型番 | 手配番号 | 内容 |
|---|---|---|
| CXWL10 | CXWL10-PS | 上記番号（23）、（24）、（26）のセット |
| CXWL16 | CXWL16-PS | |
| CXWL25 | CXWL25-PS |
- ※ パッキンセットは、（23）、（24）、（26）が1セットとなっておりますので、各型式の手配番号にて手配してください。
- ※ （25）は交換不可
- ※ パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番：GR-S-010（10g）
交換部品／パッキンセット エンドロック部
| 型番 | 手配番号 | 内容 |
|---|---|---|
| CXWL10 | CXWL10R-PS | 上記番号（33）、（34）、（35）、（38）の1セット |
| CXWL16 | CXWL16R-PS | |
| CXWL25 | CXWL25R-PS |
- ※ パッキンセットは、（33）、（34）、（35）、（38）が1セットとなっておりますので、各型式の手配番号にて手配してください。
- ※ パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番：GR-S-010（10g）
規格表
| 型番 | F | L | P | Q | S | SS | Z | ZZ |
|---|---|---|---|---|---|---|---|---|
| CXWL10-25 | 35.5 | 45 | 30 | 138 | 27 | 101 | 128 | 165.5 |
| CXWL10-50 | 38 | 70 | 50 | 188 | 52 | 126 | 178 | 215.5 |
| CXWL10-75 | 40.5 | 95 | 70 | 238 | 77 | 151 | 228 | 265.5 |
| CXWL10-100 | 43 | 120 | 90 | 288 | 102 | 176 | 278 | 315.5 |
選定サポート情報

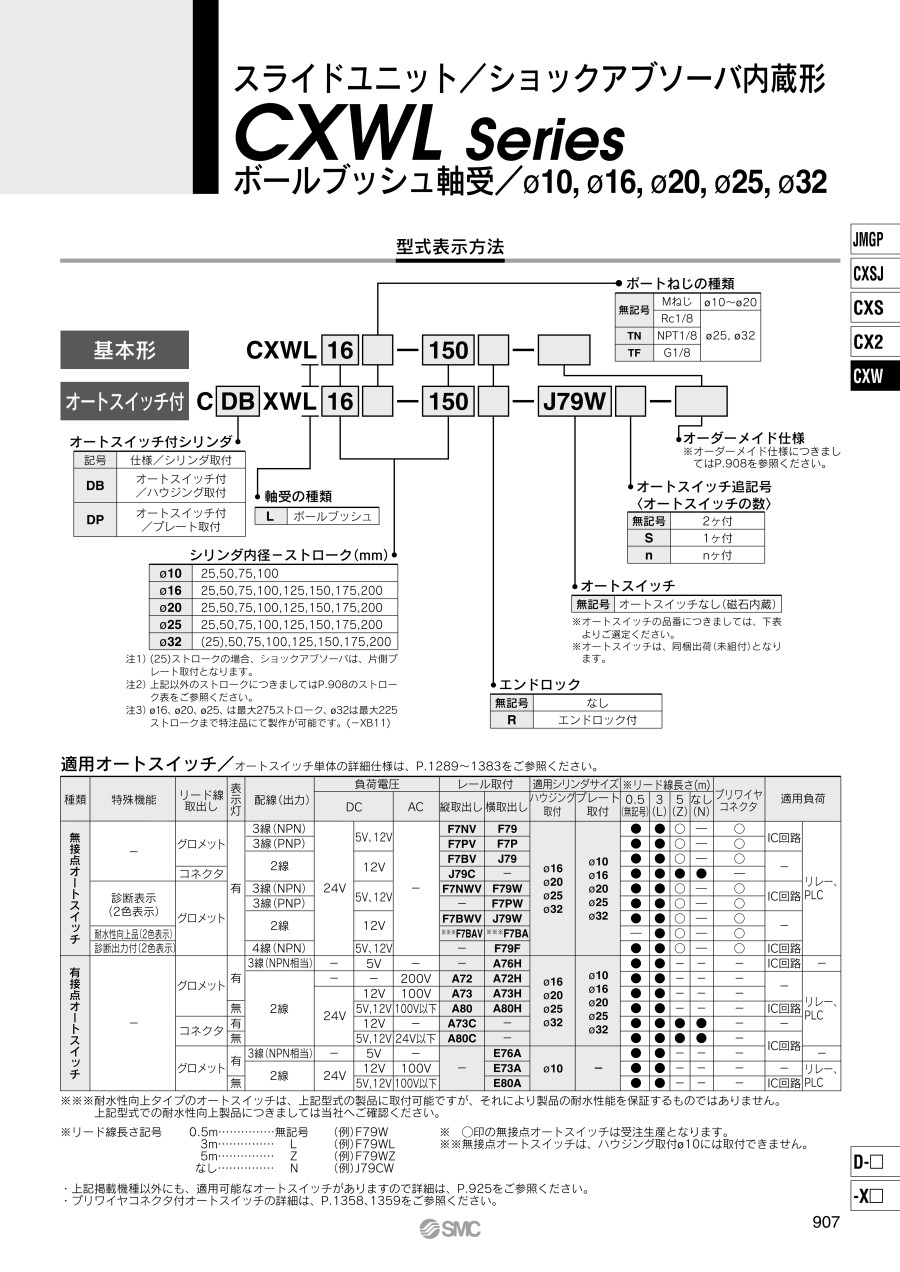

型式表示方法
型番例
製品仕様
製品仕様
| 表示記号 | 仕様／内容 |
|---|---|
| -X138 | 可変調整ストロークタイプ |
| -X146 | 中空ピストンロッド仕様 |
| -X168 | ヘリサートねじ仕様 |
製品仕様
| 表示記号 | 仕様／内容 |
|---|---|
| -XB11 | ロングストロークタイプ |
| -XB13 | 低速シリンダ（5～50mm/s） |
| -XC22 | パッキン類フッ素ゴム |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
31,977円 ( 35,175円 ) | 19日目 |
35,622円 ( 39,184円 ) | 19日目 |
39,707円 ( 43,678円 ) | 19日目 |
36,185円 ( 39,804円 ) | 19日目 |
38,550円 ( 42,405円 ) | 19日目 |
34,086円 ( 37,495円 ) | 19日目 |
33,806円 ( 37,187円 ) | 19日目 |
35,622円 ( 39,184円 ) | 19日目 |
36,185円 ( 39,804円 ) | 19日目 |
34,086円 ( 37,495円 ) | 19日目 |
33,806円 ( 37,187円 ) | 19日目 |
35,437円 ( 38,981円 ) | 19日目 |
35,997円 ( 39,597円 ) | 19日目 |
33,988円 ( 37,387円 ) | 19日目 |
33,705円 ( 37,076円 ) | 19日目 |
35,830円 ( 39,413円 ) | 19日目 |
45,135円 ( 49,649円 ) | 19日目 |
38,054円 ( 41,859円 ) | 19日目 |
41,700円 ( 45,870円 ) | 19日目 |
42,261円 ( 46,487円 ) | 19日目 |
40,165円 ( 44,182円 ) | 19日目 |
39,883円 ( 43,871円 ) | 19日目 |
41,700円 ( 45,870円 ) | 19日目 |
42,261円 ( 46,487円 ) | 19日目 |
40,165円 ( 44,182円 ) | 19日目 |
39,883円 ( 43,871円 ) | 19日目 |
41,513円 ( 45,664円 ) | 19日目 |
42,075円 ( 46,283円 ) | 19日目 |
40,064円 ( 44,070円 ) | 19日目 |
39,784円 ( 43,762円 ) | 19日目 |
33,379円 ( 36,717円 ) | 19日目 |
37,025円 ( 40,728円 ) | 19日目 |
41,257円 ( 45,383円 ) | 19日目 |
37,585円 ( 41,344円 ) | 19日目 |
41,878円 ( 46,066円 ) | 19日目 |
35,490円 ( 39,039円 ) | 19日目 |
35,208円 ( 38,729円 ) | 19日目 |
37,025円 ( 40,728円 ) | 19日目 |
37,585円 ( 41,344円 ) | 19日目 |
35,490円 ( 39,039円 ) | 19日目 |
35,208円 ( 38,729円 ) | 19日目 |
36,837円 ( 40,521円 ) | 19日目 |
37,400円 ( 41,140円 ) | 19日目 |
41,724円 ( 45,896円 ) | 19日目 |
35,389円 ( 38,928円 ) | 19日目 |
35,109円 ( 38,620円 ) | 19日目 |
37,380円 ( 41,118円 ) | 19日目 |
39,457円 ( 43,403円 ) | 19日目 |
43,103円 ( 47,413円 ) | 19日目 |
43,663円 ( 48,029円 ) | 19日目 |
41,567円 ( 45,724円 ) | 19日目 |
41,287円 ( 45,416円 ) | 19日目 |
43,103円 ( 47,413円 ) | 19日目 |
43,663円 ( 48,029円 ) | 19日目 |
41,567円 ( 45,724円 ) | 19日目 |
41,287円 ( 45,416円 ) | 19日目 |
42,916円 ( 47,208円 ) | 19日目 |
43,478円 ( 47,826円 ) | 19日目 |
41,467円 ( 45,614円 ) | 19日目 |
41,186円 ( 45,305円 ) | 19日目 |
詳細情報
基本情報
エンドロック機構付スライドユニットショックアブソーバ内蔵形ボールブッシュ軸受。
【特長】
・衝撃を吸収するショックアブソーバを内蔵
・取付固定はハウジング、プレート部どちらでも可能
・シリンダとワークとの平行度は高精度を実現
・大幅削減できる取付工数
・特殊ピン穴加工により、シリンダ取付時の位置決め加工の要求精度が少なくなり、調整工数を削減できる
・高精度なボールブッシュ軸受部
・軸受をボールブッシュにすることで、偏荷重による始動圧力の上昇を軽減。また、走行抵抗も安定し、スムーズな作動が可能
・空気源を切ってもシリンダ原位置を保持するエンドロック付もある
