スライドユニット ショックアブソーバ内蔵形 すべり軸受 CXWMシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 748円～99,814円特別価格
- 税込単価
- 823円～109,795円特別価格
ショックアブソーバ内蔵のスライドユニットショックアブソーバ内蔵形すべり軸受CX...
詳細情報を確認する- シリンダ作動方式
- 複動
- クッション
- ショックアブソーバ
- 軸受の種類
- すべり軸受
- 周囲温度 (℃)
- -10～60
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が6,232型番あります。
商品情報
外形図
単位：mm
φ10（直径10mm）基本形：CXWM10 - ストローク／50～100
製品仕様
仕様
| 形式 | 無給油タイプ | |
|---|---|---|
| 使用流体 | 空気 | |
| 保証耐圧力 | 1.5MPa | |
| 最大使用圧力 | 1.0MPa | |
| 最低使用圧力 | CXWM10、16 | 0.15MPa |
| CXWM20、25、32 | 0.1MPa | |
| 周囲温度および使用流体温度 | -10～+60℃（ただし凍結なきこと） | |
| 使用ピストン速度（無給油タイプ） | 30～500mm/s | |
| クッション | ショックアブソーバ | |
| ストロークアジャスト可能範囲 | 標準ストローク±2mm | |
| 付属品（オプション） | ストレートノックピン（2ヶ）、※アジャストボルト（-X138） | |
- ※ -X138はストロークアジャスト可能範囲が片側-12.5mmの仕様となります。

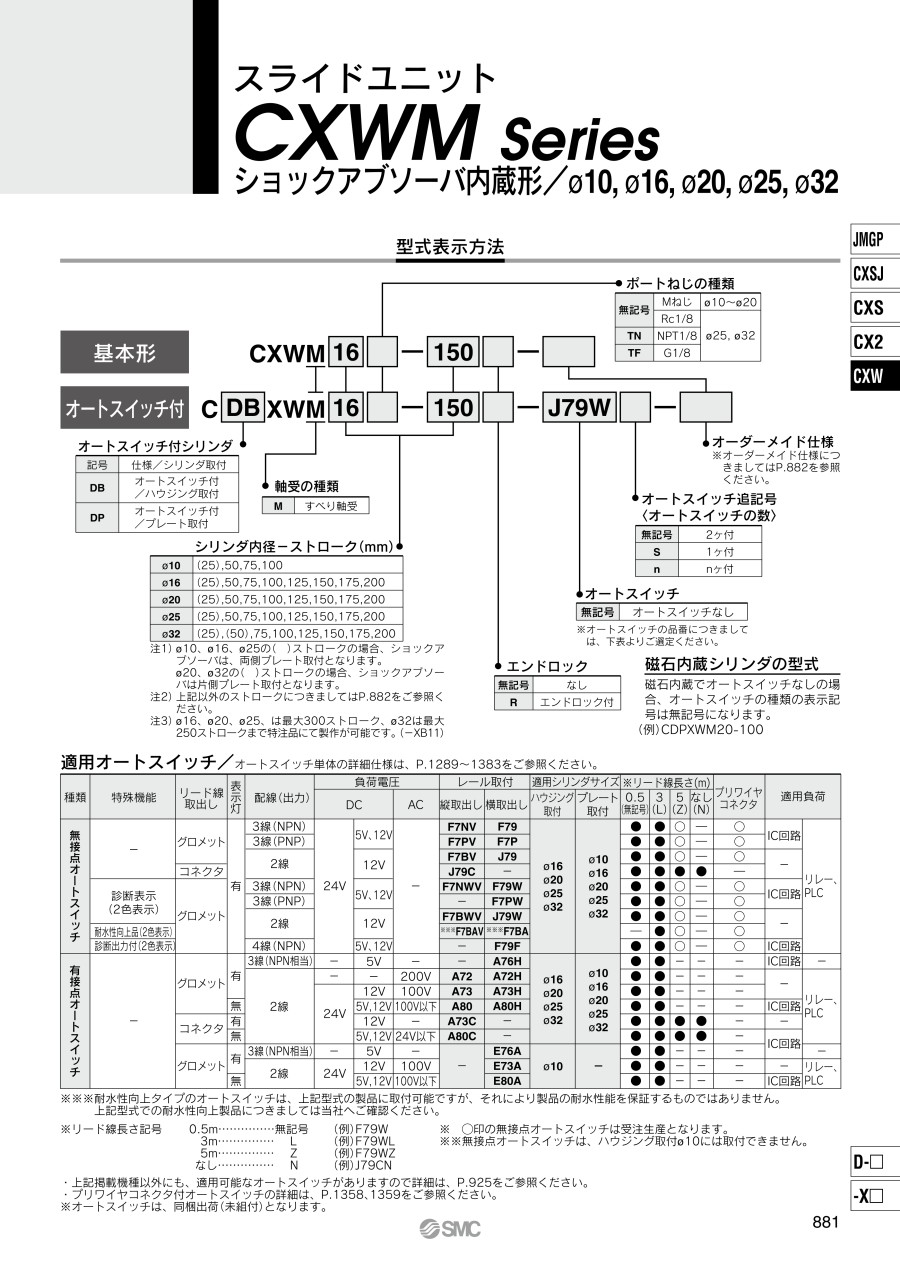

型式表示方法
製品仕様
| 表示記号 | 仕様／内容 |
|---|---|
| -X138 | 可変調整ストロークタイプ |
| -X146 | 中空ピストンロッド仕様 |
| -X168 | ヘリサートねじ仕様 |
製品仕様
| 表示記号 | 仕様／内容 |
|---|---|
| -XB11 | ロングストロークタイプ |
| -XB13 | 低速シリンダ（5～50mm/s） |
| -XC22 | パッキン類ふっ素ゴム |
構造
CXWM10／CXWM16／CXWM25
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | アルミ軸受合金 | - |
| 2 | ハウジング | アルミニウム合金 | 硬質アルマイト |
| 3 | ピストン | アルミニウム合金 | クロメート |
| 4 | ピストンロッド | 機械構造用炭素鋼管 | 硬質クロムめっき |
| 5 | プレート | アルミニウム合金 | 硬質アルマイト |
| 6 | ロックナット | 炭素鋼 | ニッケルめっき |
| 7 | アジャストボルト | クロム鋼 | ニッケルめっき |
| 8 | 止めねじ（ロッド固定用） | クロム鋼 | ニッケルめっき |
| 9 | 止めねじ（ショックアブソーバ固定用） | ステンレス鋼 | - |
| 10 | 止め輪 | 炭素工具鋼 | 燐酸塩皮膜 |
| 11 | プラグ | 黄銅 | ニッケルめっき |
| 12 | 磁石 | - | φ5（直径5mm） |
| 13 | シール用止めねじ | クロム鋼 | ニッケルめっき |
| 14 | スプリング | ステンレス鋼 | - |
| 15 | CR形止め輪 | 炭素工具鋼 | - |
| 16 | 丸R形止め輪 | 炭素工具鋼 | 燐酸塩皮膜 |
| 17 | ショックアブソーバ | - | （RB0805-X552またはRB1006-X552） |
| 18 | ソケット | 黄銅 | カニゼンめっき |
| 19 | ガスケット | NBR | - |
| 20 | ロッドパッキン | NBR | - |
| 21 | ピストンパッキン | NBR | - |
| 22 | ピストンガスケット | NBR | - |
| 23 | シリンダチューブガスケット | NBR | - |
構成部品／エンドロック付
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 24 | ロック用ボディ | アルミニウム合金 | 硬質アルマイト |
| 25 | ロックフィンガー | 合金工具鋼鋼材 | 焼入後、ニッケルめっき |
| 26 | ロックピストン | 炭素工具鋼鋼材 | 焼入後、カニゼンめっき |
| 27 | ロッドカバー | アルミニウム合金 | - |
| 28 | リターンスプリング | ばね鋼 | 亜鉛クロメート |
| 29 | アジャストボルト | クロム鋼 | ニッケルめっき |
| 30 | ボディガスケット | NBR | - |
| 31 | ロッドパッキン | NBR | - |
| 32 | ピストンパッキン | NBR | - |
| 33 | スチールボール | 高炭素クロム軸受鋼 | - |
| 34 | スチールボール | 高炭素クロム軸受鋼 | - |
| 35 | "O"リング | NBR | - |
| 36 | 丸R形止め輪 | 炭素工具鋼 | 燐酸塩皮膜 |
| 37 | ロックナット | 炭素鋼 | ニッケルめっき |
| 38 | プラグ | クロム鋼 | ニッケルめっき |
交換部品／パッキンセット シリンダ本体
| 型番 | 手配番号 | 内容 |
|---|---|---|
| CXWM10 | CXWM10-PS | 上記番号（20）、（21）、（23）のセット |
| CXWM16 | CXWM16-PS | |
| CXWM25 | CXWM25-PS |
- ※ パッキンセットは、（20）、（21）、（23）がセットとなっておりますので、各型番の手配番号にて手配してください。
（（22）は交換不可） - ※ パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース型番：GR-S-010（10g）
交換部品／パッキンセット エンドロック部
| 型番 | 手配番号 | 内容 |
|---|---|---|
| CXWM10 | CXWM10-PS | 上記番号（30）、（31）、（32）、（35）のセット |
| CXWM16 | CXWM16-PS | |
| CXWM25 | CXWM25-PS |
- ※ パッキンセットは、（30）、（31）、（32）、（35）が1セットとなっておりますので、各型番の手配番号にて手配してください。
- ※ パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース型番：GR-S-010（10g）
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
規格表
単位：mm
| 型番 | F | L | P | Q | S | SS | Z | ZZ |
|---|---|---|---|---|---|---|---|---|
| CXWM10-50 | 26 | 63 | 40 | 154 | 52 | 92 | 144 | 181.5 |
| CXWM10-75 | 26 | 88 | 65 | 204 | 77 | 117 | 194 | 231.5 |
| CXWM10-100 | 26 | 113 | 90 | 254 | 102 | 142 | 244 | 281.5 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,299円 ( 24,529円 ) | 19日目 |
25,947円 ( 28,542円 ) | 19日目 |
26,507円 ( 29,158円 ) | 19日目 |
24,410円 ( 26,851円 ) | 19日目 |
24,128円 ( 26,541円 ) | 19日目 |
25,947円 ( 28,542円 ) | 19日目 |
26,507円 ( 29,158円 ) | 19日目 |
24,410円 ( 26,851円 ) | 19日目 |
24,128円 ( 26,541円 ) | 19日目 |
25,760円 ( 28,336円 ) | 19日目 |
26,320円 ( 28,952円 ) | 19日目 |
24,310円 ( 26,741円 ) | 19日目 |
24,028円 ( 26,431円 ) | 19日目 |
28,377円 ( 31,215円 ) | 19日目 |
32,023円 ( 35,225円 ) | 19日目 |
32,583円 ( 35,841円 ) | 19日目 |
31,835円 ( 35,019円 ) | 19日目 |
23,188円 ( 25,507円 ) | 6日目 |
26,833円 ( 29,516円 ) | 6日目 |
27,395円 ( 30,135円 ) | 19日目 |
30,867円 ( 33,954円 ) | 19日目 |
25,297円 ( 27,827円 ) | 19日目 |
25,018円 ( 27,520円 ) | 6日目 |
28,313円 ( 31,144円 ) | 19日目 |
26,833円 ( 29,516円 ) | 19日目 |
27,395円 ( 30,135円 ) | 19日目 |
25,297円 ( 27,827円 ) | 19日目 |
25,018円 ( 27,520円 ) | 19日目 |
26,648円 ( 29,313円 ) | 19日目 |
27,208円 ( 29,929円 ) | 19日目 |
25,198円 ( 27,718円 ) | 19日目 |
24,916円 ( 27,408円 ) | 19日目 |
26,368円 ( 29,005円 ) | 19日目 |
29,266円 ( 32,193円 ) | 19日目 |
32,911円 ( 36,202円 ) | 19日目 |
33,472円 ( 36,819円 ) | 19日目 |
31,376円 ( 34,514円 ) | 19日目 |
31,094円 ( 34,203円 ) | 19日目 |
32,911円 ( 36,202円 ) | 19日目 |
33,472円 ( 36,819円 ) | 19日目 |
31,376円 ( 34,514円 ) | 19日目 |
31,094円 ( 34,203円 ) | 19日目 |
32,725円 ( 35,998円 ) | 19日目 |
33,286円 ( 36,615円 ) | 19日目 |
31,275円 ( 34,403円 ) | 19日目 |
30,995円 ( 34,095円 ) | 19日目 |
31,219円 ( 34,341円 ) | 19日目 |
23,794円 ( 26,173円 ) | 19日目 |
27,442円 ( 30,186円 ) | 19日目 |
29,271円 ( 32,198円 ) | 19日目 |
30,867円 ( 33,954円 ) | 19日目 |
28,003円 ( 30,803円 ) | 19日目 |
31,487円 ( 34,636円 ) | 19日目 |
25,906円 ( 28,497円 ) | 19日目 |
25,625円 ( 28,188円 ) | 19日目 |
27,442円 ( 30,186円 ) | 19日目 |
28,003円 ( 30,803円 ) | 19日目 |
25,906円 ( 28,497円 ) | 19日目 |
25,625円 ( 28,188円 ) | 19日目 |
27,255円 ( 29,981円 ) | 19日目 |
詳細情報
基本情報
ショックアブソーバ内蔵のスライドユニットショックアブソーバ内蔵形すべり軸受CXWMシリーズ。
【特長】
・大幅削減できる取付工数
・エンドロック機構付
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
