SMC

ミニガイドロッドシリンダ MGJシリーズ

カタログ |

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 7,172円～18,413円

税込単価: 7,889円～20,254円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ

4.5

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

デュアルロッドシリンダコンパクトタイプ CXSJシリーズ

通常価格(税別)： 6,371円 (税込価格：7,008円)

通常出荷日：在庫品1日目

配線/配管を1方向に集約ミニガイドロッドシリンダ MGJシリーズ。【特長】・...

詳細情報を確認する

種類
ガイド付シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
ガイド付
付加機能
高剛性・高精度高級ガイド
環境・用途
標準
クッション
両側ラバークッション
使用圧力 (MPa)
0.15～0.7
仕様
磁石内蔵

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が322型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

商品イメージ

表（1）標準ストローク

チューブ内径（mm）	標準ストローク（mm）
6	5,10,15
10	5,10,15,20

表（2）中間ストローク（1mm毎のストロークに対応）

チューブ内径（mm）	対応ストローク（mm）
6	1～15（スペーサ対応）
10	1～20（スペーサ対応）
例	品番：MGJ6－9 MGJ6－10に1mmスペーサを装着。外観寸法はMGJ6－10と同一

※ オートスイッチの取付可能最小ストロークは、4mmとなります。

適用オートスイッチ

種類	特殊機能	リード線取出し	表示灯	配線（出力）	負荷電圧		オートスイッチ品番				適用負荷
					負荷電圧		直接取付	リード線長さ（m）
					DC		直接取付	0.5 （無号）	3 （L）	5 （Z）
無接点オートスイッチ	-	グロメット（縦取出し）	有	3線（NPN）	24V	5V 12V	F8N	●	●	○	IC回路	リレー PLC
				3線（PNP）		5V 12V	F8P	●	●	○	IC回路
				2線		12V	F8B	●	●	○	-

※ リード線長さ記号
0.5m：無記号（例）F8N
3m：L （例）F8NL
5m：Z （例）F8NZ
※ ○印のオートスイッチは、受注生産となります
※ 適用オートスイッチ以外のオートスイッチを取付る場合は、メーカーにご確認ください。
※ オートスイッチは同梱出荷（未組付）となります。

製品仕様

チューブ内径（mm）	6	10
作動方式	複動形
使用流体	空気
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低使用圧力	0.15MPa
周囲温度および使用流体温度	-10～+60℃（ただし、凍結なきこと）
クッション	両側ラバークッション
給油	無給油
使用ピストン速度	50～500mm/s^注）
ストローク長さの許容差	（0～+1.0）mm
接続口径	M3×0.5
ガイド径	φ5（ガイド径5mm）	φ6（ガイド径6mm）

※ 注）許容運動エネルギー内でのご使用に限ります。

構造

構成部品

番号	部品名	材質	備考
1	ボディ	アルミニウム合金	硬質アルマイト
2	ロッドカバー	アルミニウム合金	クロメート
3	ピストン	アルミニウム合金	クロメート
4	ピストンロッド	ステンレス鋼	-
5	マグネット押エ	アルミニウム合金	クロメート、φ6（直径6mm）の場合
5	マグネット押エ	ステンレス鋼	φ10（直径10mm）の場合
6	パッキン押エ	アルミニウム合金	クロメート、φ6（直径6mm）の場合
6	パッキン押エ	ステンレス鋼	φ10（直径10mm）の場合
7	ガイドロッド	炭素鋼	硬質クロムめっき
8	プレート	アルミニウム合金	硬質アルマイト
9	トルクス穴付ボルト	炭素鋼	ニッケルめっき、φ6（直径6mm）の場合
9	六角穴付ボルト	炭素鋼	ニッケルめっき、φ10（直径10mm）の場合
10	低頭六角穴付ボルト	炭素鋼	ニッケルめっき
11	ダンパ	樹脂	-
12	磁石	-	-
13	ブッシュ	軸受合金	-
14	ロッドパッキン	NBR	-
15	ピストンパッキン	NBR	-
16	Oリング	NBR	-

選定サポート情報

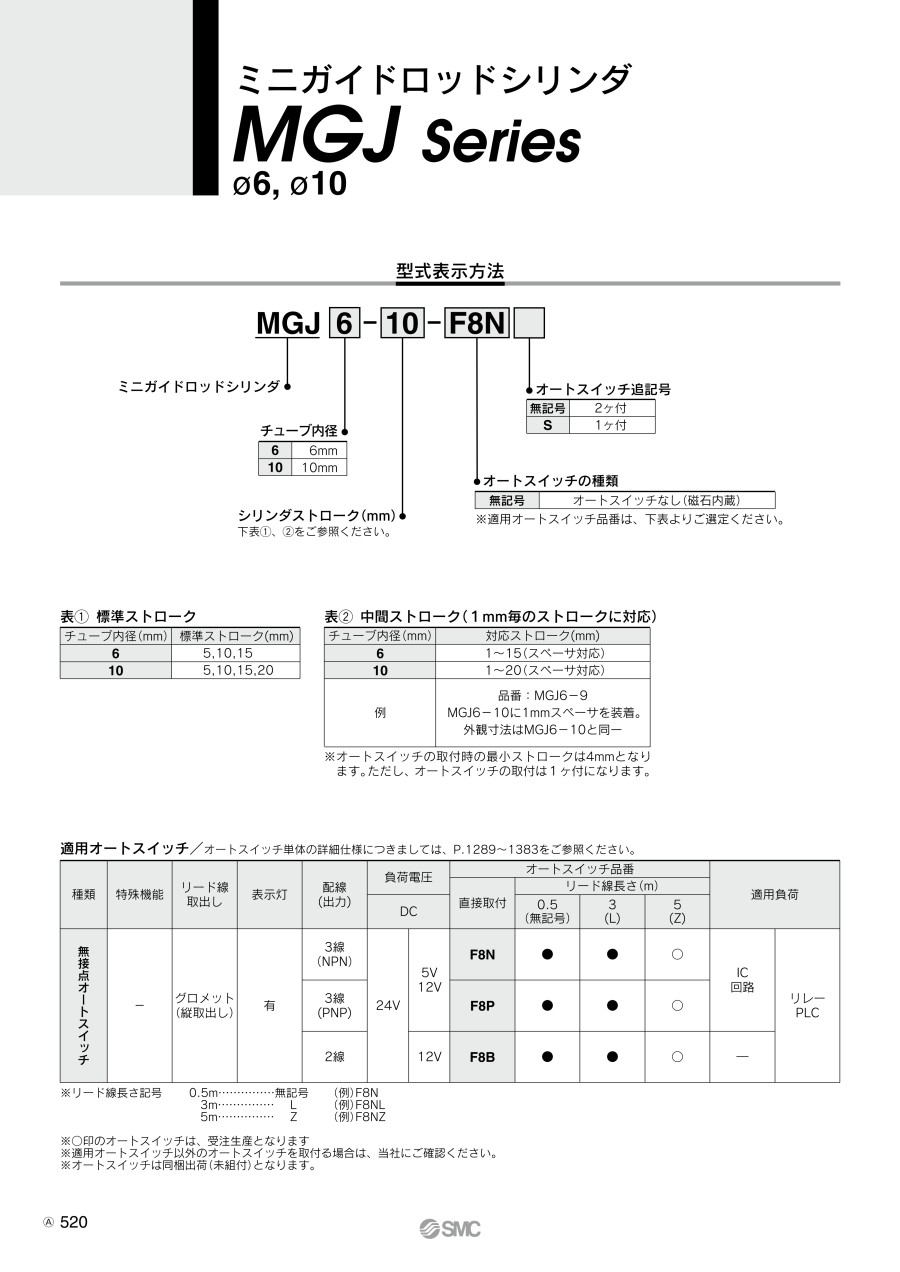

型式表示方法

型番例

製品仕様

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

1	6	スイッチなし	-	-	なし	1個
2	6	スイッチなし	-	-	なし	1個
3	6	スイッチなし	-	-	なし	1個
4	6	スイッチなし	-	-	なし	1個
4	6	F8B	3	1	なし	1個
4	6	F8B	0.5	1	なし	1個
4	6	F8B	5	1	なし	1個
4	6	F8N	3	1	なし	1個
4	6	F8N	0.5	1	なし	1個
4	6	F8N	5	1	なし	1個
5	6	スイッチなし	-	-	なし	1個
5	6	F8B	0.5	2	なし	1個
5	6	F8B	3	2	なし	1個
5	6	F8B	3	1	なし	1個
5	6	F8B	0.5	1	なし	1個
5	6	F8B	0.5	2	M8-3ピンプラグコネクタ	1個
5	6	F8B	0.5	1	M8-3ピンプラグコネクタ	1個
5	6	F8B	0.5	2	M12-4ピンプラグコネクタ	1個
5	6	F8B	0.5	1	M12-4ピンプラグコネクタ	1個
5	6	F8B	5	2	なし	1個
5	6	F8B	5	1	なし	1個
5	6	F8N	0.5	2	なし	1個
5	6	F8N	3	2	なし	1個
5	6	F8N	3	1	なし	1個
5	6	F8N	0.5	1	なし	1個
5	6	F8N	0.5	2	M8-3ピンプラグコネクタ	1個
5	6	F8N	0.5	1	M12-4ピンプラグコネクタ	1個
5	6	F8N	5	2	なし	1個
5	6	F8N	5	1	なし	1個
5	6	F8P	0.5	2	なし	1個
5	6	F8P	3	2	なし	1個
5	6	F8P	3	1	なし	1個
5	6	F8P	0.5	1	なし	1個
5	6	F8P	5	2	なし	1個
6	6	スイッチなし	-	-	なし	1個
6	6	F8B	0.5	2	なし	1個
6	6	F8B	3	2	なし	1個
6	6	F8B	3	1	なし	1個
6	6	F8B	5	2	なし	1個
6	6	F8N	0.5	2	なし	1個
6	6	F8N	3	2	なし	1個
6	6	F8P	0.5	2	なし	1個
6	6	F8P	3	2	なし	1個
6	6	F8P	0.5	1	なし	1個
6	6	F8P	0.5	2	M8-3ピンプラグコネクタ	1個
7	6	スイッチなし	-	-	なし	1個
7	6	F8B	0.5	2	なし	1個
7	6	F8B	3	2	なし	1個
7	6	F8N	0.5	2	なし	1個
7	6	F8N	3	2	なし	1個
7	6	F8N	5	2	なし	1個
7	6	F8P	0.5	2	なし	1個
8	6	スイッチなし	-	-	なし	1個
8	6	F8B	0.5	2	なし	1個
8	6	F8B	3	2	なし	1個
8	6	F8B	0.5	1	なし	1個
8	6	F8B	5	2	なし	1個
8	6	F8B	5	1	なし	1個
8	6	F8N	0.5	2	なし	1個
8	6	F8N	3	2	なし	1個

通常単価(税別) (税込単価)	通常出荷日

7,172円 ( 7,889円 )	19日目
7,594円 ( 8,353円 )	6日目
7,594円 ( 8,353円 )	6日目
7,594円 ( 8,353円 )	6日目
9,561円 ( 10,517円 )	6日目
9,239円 ( 10,163円 )	6日目
9,781円 ( 10,759円 )	6日目
9,594円 ( 10,553円 )	6日目
9,341円 ( 10,275円 )	6日目
9,868円 ( 10,855円 )	6日目
7,520円 ( 8,272円 )	在庫品1日目当日出荷可能
14,831円 ( 16,314円 )	在庫品1日目当日出荷可能
12,791円 ( 14,070円 )	在庫品1日目当日出荷可能
9,507円 ( 10,458円 )	6日目
9,233円 ( 10,156円 )	6日目
14,940円 ( 16,434円 )	19日目
12,400円 ( 13,640円 )	19日目
14,942円 ( 16,436円 )	19日目
10,743円 ( 11,817円 )	19日目
12,381円 ( 13,619円 )	6日目
9,668円 ( 10,635円 )	6日目
12,045円 ( 13,250円 )	在庫品1日目当日出荷可能
12,722円 ( 13,994円 )	在庫品1日目当日出荷可能
9,594円 ( 10,553円 )	6日目
9,275円 ( 10,203円 )	6日目
16,693円 ( 18,362円 )	19日目
11,102円 ( 12,212円 )	19日目
12,564円 ( 13,820円 )	6日目
11,201円 ( 12,321円 )	6日目
11,375円 ( 12,513円 )	6日目
12,016円 ( 13,218円 )	6日目
9,594円 ( 10,553円 )	6日目
9,341円 ( 10,275円 )	6日目
12,564円 ( 13,820円 )	6日目
7,309円 ( 8,040円 )	6日目
11,421円 ( 12,563円 )	6日目
11,970円 ( 13,167円 )	6日目
9,646円 ( 10,611円 )	6日目
14,053円 ( 15,458円 )	6日目
11,513円 ( 12,664円 )	6日目
12,152円 ( 13,367円 )	6日目
12,948円 ( 14,243円 )	6日目
12,152円 ( 13,367円 )	6日目
10,720円 ( 11,792円 )	6日目
17,444円 ( 19,188円 )	6日目
7,309円 ( 8,040円 )	6日目
11,421円 ( 12,563円 )	6日目
12,792円 ( 14,071円 )	6日目
11,513円 ( 12,664円 )	6日目
12,792円 ( 14,071円 )	6日目
12,792円 ( 14,071円 )	6日目
11,513円 ( 12,664円 )	6日目
7,513円 ( 8,264円 )	6日目
11,717円 ( 12,889円 )	6日目
12,792円 ( 14,071円 )	6日目
10,507円 ( 11,558円 )	6日目
12,517円 ( 13,769円 )	6日目
11,137円 ( 12,251円 )	6日目
11,513円 ( 12,664円 )	6日目
12,152円 ( 13,367円 )	6日目

...

基本情報

基本情報

配線/配管を1方向に集約ミニガイドロッドシリンダ MGJシリーズ。
【特長】
・2方向から取付可能
・5ストロークでもオートスイッチ2ヶ取付可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ガイド付薄形シリンダ MGPシリーズ
SMC社のガイド付薄形シリンダです。ガイドロッド短縮、プレート厚み変更により、質量最大24%削減し、省スペース化を実現しました。チューブ内径の大きいサイズをお探しの場合はご検討ください。
SMC
ガイド付薄形シリンダ MGQシリーズ
SMC社のガイド付薄形シリンダです。耐横荷重、高精度回り止めを実現しました。取付スペースをとらないコンパクト設計で、搬送ラインのストッパ、リフター用に適しています。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
