商品情報

外形図

製品仕様

商品イメージ

仕様

使用流体	圧縮空気
入口圧力	0.1MPa以下
周囲温度および使用流体温度	5～50℃
ろ過度	0.01μm（捕集効率95%）
出口側清浄度	0.3μm以上の粒子が100個以下／ft³ 〔35個以下／10L（ANR）〕
エレメント交換時期	（1）エレメント表面に赤斑が生じたら直ちに交換してください。（2）エレメント表面に赤斑が生じていない状態でも、入口圧力が0.1MPaに達した時、または使用開始後1年を経過した時のいずれか早い方に交換してください。
エレメント構造	二段エレメント
消音効果	40dB（A）以上

型番	AMP220	AMP320	AMP420
最大処理流量 L/min（ANR）	200	500	1,000
管接続口径	1/4, 3/8	3/8, 1/2	1/2, 3/4
質量（kg）	0.43	0.68	1.15

付属品

適用型番	AMP220	AMP320	AMP420
ブラケットアセンブリ（取付ねじ（2個）付）	BM66	BM67	BM68

型式表示方法

構造

構成部品

番号	部品名	材質	備考
1	ボディ	アルミニウム合金	クロメート処理、内外面塗装
2	リング	ステンレス鋼	-
3	ケース	樹脂	-

交換部品

番号	部品名	部品番号			備考
番号	部品名	AMP220	AMP320	AMP420	備考
4	エレメントアセンブリ	AMP-EL220	AMP-EL320	AMP-EL420	Oリング付

※ 注）第1エレメントと第2エレメントは、一体になっています。第1エレメントまたは第2エレメントのみの交換はできません。

適用ボルト

型番	適用ボルト
AMP220	M5 六角穴付ボルト
AMP320	M6 六角穴付ボルト
AMP420	M8 六角穴付ボルト

規格表

単位：mm

型番	管接続口径	A	B	C	D	E	ブラケット関係寸法												目詰まりチェッカ関係寸法
型番	管接続口径	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S
AMP220	1/4・3/8	108	13	76	76	80	123	66	20	8	6	10	40	66	84	28	5	2	26	37
AMP320	3/8・1/2	155	16	90	90	120	169	80	22	8	7	12	50	80	100	34	5	2.3	32	37
AMP420	1/2・3/4	221	19	106	106	180	237	90	25	10	10	15	55	88	110	50	9	3.2	37	37

型番リスト

表示件数

型番

処理空気流量

(l/min)

接続種類

配管ねじの呼び

流れ方向

ボディサイズ

付属品

目詰まりチェッカ

最小発注数量

200	[Rc(R)] Rc	1/4	[右方向] 左→下	2	なし	なし	1個
200	[Rc(R)] Rc	1/4	[左方向] 右→下	2	なし	なし	1個
200	[Rc(R)] Rc	1/4	[右方向] 左→下	2	なし	あり	1個
200	[Rc(R)] Rc	1/4	[右方向] 左→下	2	ブラケット	なし	1個
200	[Rc(R)] Rc	1/4	[左方向] 右→下	2	ブラケット	なし	1個
200	[Rc(R)] Rc	1/4	[左方向] 右→下	2	ブラケット	あり	1個
200	[Rc(R)] Rc	1/4	[右方向] 左→下	2	ブラケット	あり	1個
200	[Rc(R)] Rc	3/8	[右方向] 左→下	2	なし	なし	1個
200	[Rc(R)] Rc	3/8	[左方向] 右→下	2	なし	なし	1個
200	[Rc(R)] Rc	3/8	[左方向] 右→下	2	なし	あり	1個
200	[Rc(R)] Rc	3/8	[右方向] 左→下	2	なし	あり	1個
200	[Rc(R)] Rc	3/8	[右方向] 左→下	2	ブラケット	なし	1個
200	[Rc(R)] Rc	3/8	[左方向] 右→下	2	ブラケット	なし	1個
200	[Rc(R)] Rc	3/8	[左方向] 右→下	2	ブラケット	あり	1個
200	[Rc(R)] Rc	3/8	[右方向] 左→下	2	ブラケット	あり	1個
200	[G] G	1/4	[右方向] 左→下	2	なし	なし	1個
200	[G] G	1/4	[左方向] 右→下	2	なし	なし	1個
200	[G] G	1/4	[右方向] 左→下	2	なし	あり	1個
200	[G] G	1/4	[右方向] 左→下	2	ブラケット	なし	1個
200	[G] G	1/4	[右方向] 左→下	2	ブラケット	あり	1個
200	[G] G	3/8	[右方向] 左→下	2	なし	なし	1個
200	[G] G	3/8	[右方向] 左→下	2	ブラケット	なし	1個
200	[G] G	3/8	[左方向] 右→下	2	ブラケット	なし	1個
200	[G] G	3/8	[左方向] 右→下	2	ブラケット	あり	1個
200	[G] G	3/8	[右方向] 左→下	2	ブラケット	あり	1個
200	[NPT] NPT	1/4	[右方向] 左→下	2	なし	なし	1個
200	[NPT] NPT	1/4	[左方向] 右→下	2	なし	あり	1個
200	[NPT] NPT	1/4	[右方向] 左→下	2	なし	あり	1個
200	[NPT] NPT	1/4	[右方向] 左→下	2	ブラケット	なし	1個
200	[NPT] NPT	1/4	[左方向] 右→下	2	ブラケット	なし	1個
200	[NPT] NPT	1/4	[左方向] 右→下	2	ブラケット	あり	1個
200	[NPT] NPT	1/4	[右方向] 左→下	2	ブラケット	あり	1個
200	[NPT] NPT	3/8	[右方向] 左→下	2	なし	あり	1個
200	[NPT] NPT	3/8	[右方向] 左→下	2	ブラケット	なし	1個
200	[NPT] NPT	3/8	[左方向] 右→下	2	ブラケット	あり	1個
200	[NPT] NPT	3/8	[右方向] 左→下	2	ブラケット	あり	1個
500	[Rc(R)] Rc	3/8	[右方向] 左→下	3	なし	なし	1個
500	[Rc(R)] Rc	3/8	[左方向] 右→下	3	なし	なし	1個
500	[Rc(R)] Rc	3/8	[左方向] 右→下	3	なし	あり	1個
500	[Rc(R)] Rc	3/8	[右方向] 左→下	3	なし	あり	1個
500	[Rc(R)] Rc	3/8	[右方向] 左→下	3	ブラケット	なし	1個
500	[Rc(R)] Rc	3/8	[左方向] 右→下	3	ブラケット	なし	1個
500	[Rc(R)] Rc	3/8	[左方向] 右→下	3	ブラケット	あり	1個
500	[Rc(R)] Rc	3/8	[右方向] 左→下	3	ブラケット	あり	1個
500	[Rc(R)] Rc	1/2	[右方向] 左→下	3	なし	なし	1個
500	[Rc(R)] Rc	1/2	[左方向] 右→下	3	なし	なし	1個
500	[Rc(R)] Rc	1/2	[右方向] 左→下	3	なし	あり	1個
500	[Rc(R)] Rc	1/2	[右方向] 左→下	3	ブラケット	なし	1個
500	[Rc(R)] Rc	1/2	[左方向] 右→下	3	ブラケット	なし	1個
500	[Rc(R)] Rc	1/2	[左方向] 右→下	3	ブラケット	あり	1個
500	[Rc(R)] Rc	1/2	[右方向] 左→下	3	ブラケット	あり	1個
500	[G] G	3/8	[右方向] 左→下	3	なし	なし	1個
500	[G] G	3/8	[右方向] 左→下	3	なし	あり	1個
500	[G] G	3/8	[右方向] 左→下	3	ブラケット	なし	1個
500	[G] G	3/8	[左方向] 右→下	3	ブラケット	あり	1個
500	[G] G	3/8	[右方向] 左→下	3	ブラケット	あり	1個
500	[G] G	1/2	[右方向] 左→下	3	なし	なし	1個
500	[G] G	1/2	[右方向] 左→下	3	ブラケット	なし	1個
500	[G] G	1/2	[左方向] 右→下	3	ブラケット	あり	1個
500	[G] G	1/2	[右方向] 左→下	3	ブラケット	あり	1個

通常単価(税別) (税込単価)	通常出荷日

10,247円 ( 11,272円 )	19日目
10,247円 ( 11,272円 )	19日目
13,564円 ( 14,920円 )	19日目
12,436円 ( 13,680円 )	在庫品1日目当日出荷可能
11,397円 ( 12,537円 )	6日目
13,574円 ( 14,931円 )	19日目
13,574円 ( 14,931円 )	6日目
10,247円 ( 11,272円 )	19日目
10,247円 ( 11,272円 )	19日目
13,564円 ( 14,920円 )	19日目
13,564円 ( 14,920円 )	19日目
11,397円 ( 12,537円 )	19日目
11,397円 ( 12,537円 )	19日目
13,574円 ( 14,931円 )	19日目
13,574円 ( 14,931円 )	19日目
10,465円 ( 11,512円 )	6日目
10,247円 ( 11,272円 )	19日目
12,548円 ( 13,803円 )	19日目
11,590円 ( 12,749円 )	19日目
13,574円 ( 14,931円 )	19日目
10,465円 ( 11,512円 )	19日目
11,590円 ( 12,749円 )	19日目
13,161円 ( 14,477円 )	19日目
14,719円 ( 16,191円 )	19日目
13,673円 ( 15,040円 )	19日目
10,247円 ( 11,272円 )	19日目
12,548円 ( 13,803円 )	19日目
12,548円 ( 13,803円 )	19日目
11,397円 ( 12,537円 )	19日目
11,397円 ( 12,537円 )	19日目
13,574円 ( 14,931円 )	19日目
13,574円 ( 14,931円 )	6日目
13,564円 ( 14,920円 )	19日目
11,590円 ( 12,749円 )	19日目
13,673円 ( 15,040円 )	19日目
13,574円 ( 14,931円 )	19日目
11,534円 ( 12,687円 )	19日目
11,534円 ( 12,687円 )	19日目
14,705円 ( 16,176円 )	19日目
14,705円 ( 16,176円 )	19日目
14,232円 ( 15,655円 )	19日目
13,574円 ( 14,931円 )	19日目
16,622円 ( 18,284円 )	19日目
15,854円 ( 17,439円 )	6日目
11,534円 ( 12,687円 )	19日目
11,534円 ( 12,687円 )	19日目
14,705円 ( 16,176円 )	19日目
13,574円 ( 14,931円 )	19日目
13,574円 ( 14,931円 )	19日目
15,854円 ( 17,439円 )	19日目
15,854円 ( 17,439円 )	6日目
11,919円 ( 13,111円 )	6日目
14,001円 ( 15,401円 )	19日目
13,574円 ( 14,931円 )	19日目
17,566円 ( 19,323円 )	19日目
15,271円 ( 16,798円 )	19日目
11,919円 ( 13,111円 )	19日目
13,187円 ( 14,506円 )	19日目
15,271円 ( 16,798円 )	19日目
15,271円 ( 16,798円 )	19日目

基本情報

基本情報

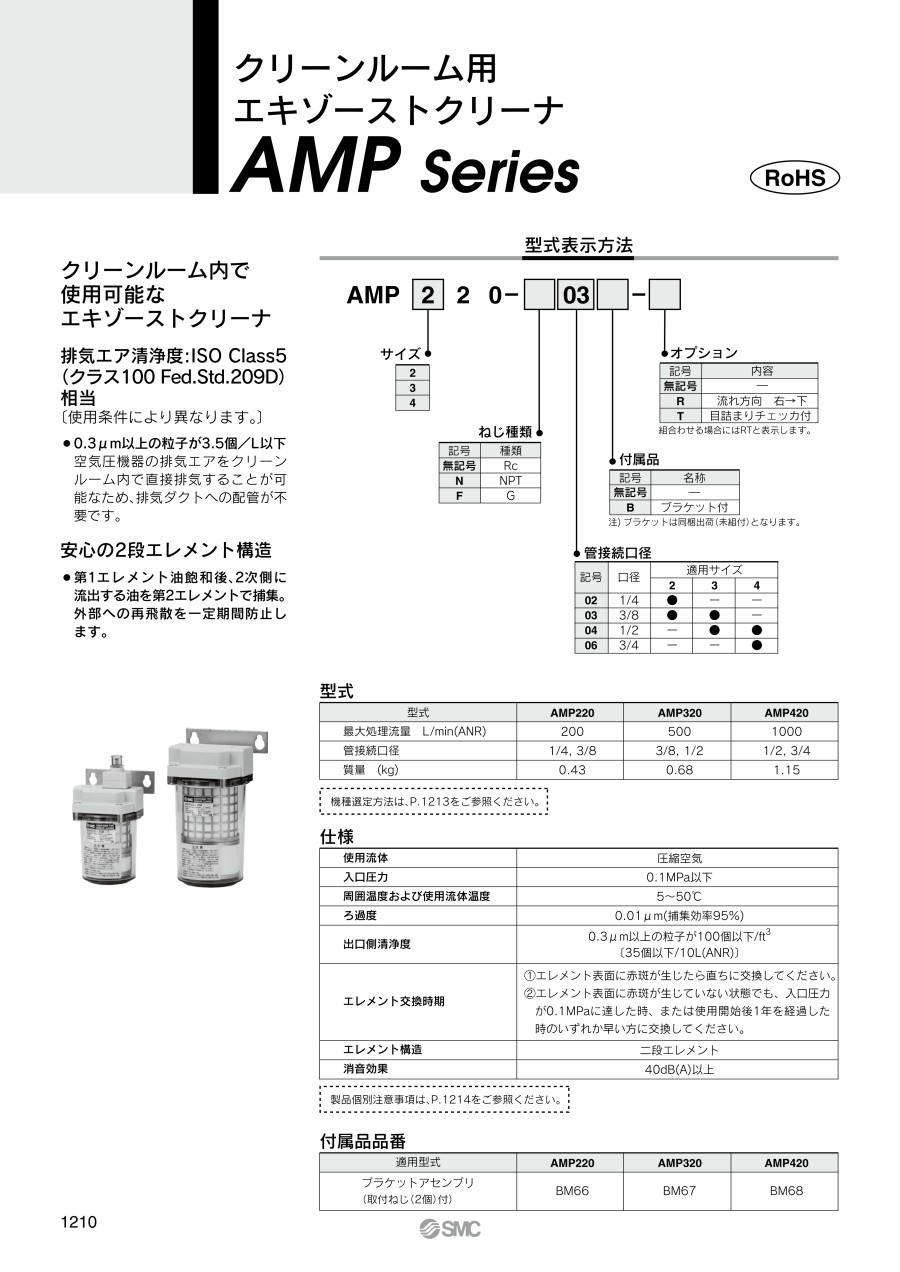

安心の2段エレメント構造クリーンルーム用エキゾーストクリーナ AMPシリーズ。
【特長】
・クリーンルーム内で使用可能なエキゾーストクリーナ
・排気エア清浄度：ISO Class5（クラス100 Fed.Std.209D）相当
・0.3μm以上の粒子が3.5個/L以下
