ISO規格準拠 エアシリンダ 標準形 複動・片ロッド C85シリーズ
- 通常単価(税別)
- 2,195円～15,009円
- 税込単価
- 2,415円～16,510円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
標準形 複動・片ロッドのエアシリンダ。【特長】・ISO規格（6432）準拠・取付支持金具、ロッド先端金...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が261型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
基本形（クレビス一体形）ラバークッション：C□85N-チューブ内径-ストローク-□

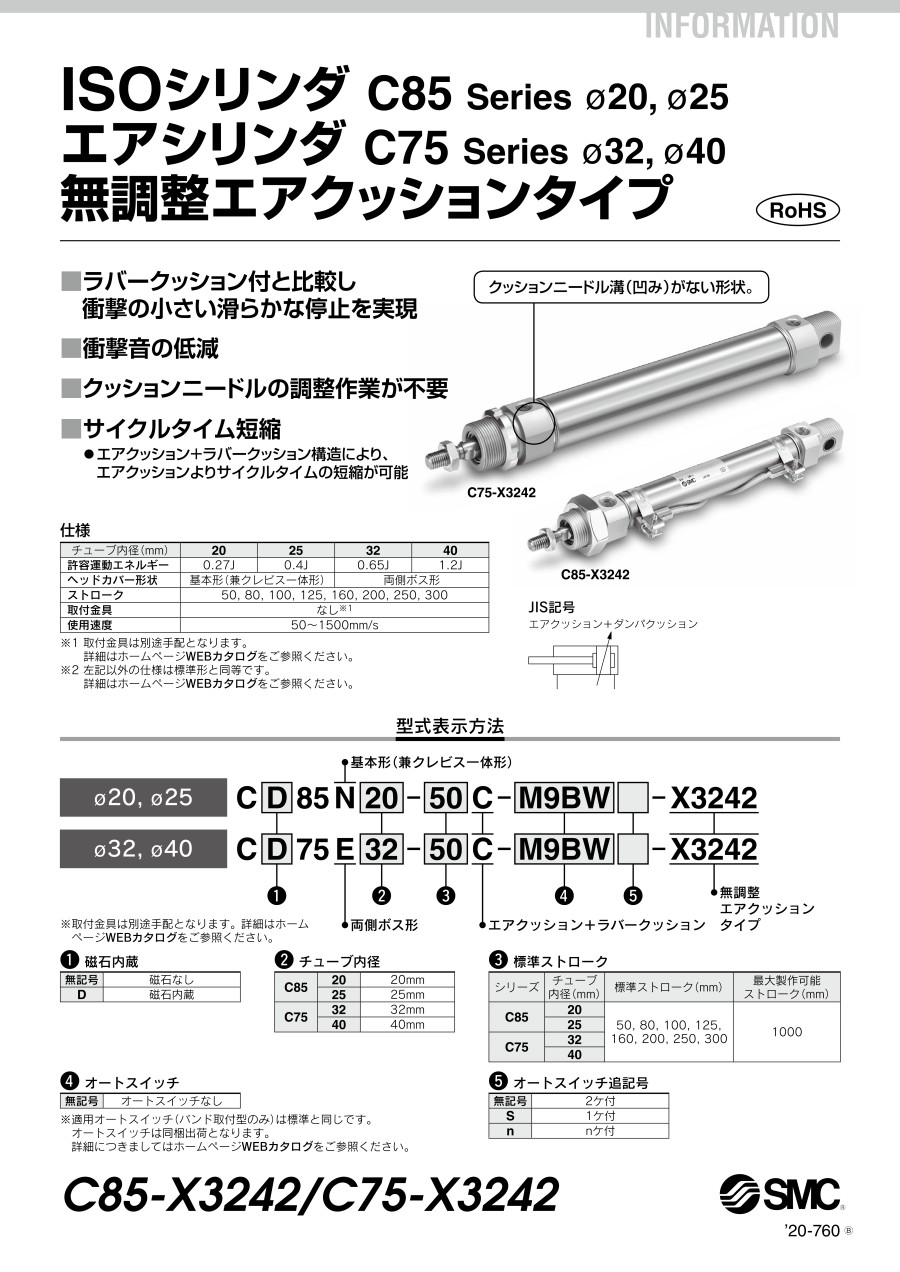

エアクッション：C□85N チューブ内径-ストロークC-□
両側ボス形 ラバークッション：C□85E チューブ内径-ストローク-□
ボスカット基本形／ヘッドカバー軸方向ポート ラバークッション：C□85F／Y チューブ内径-ストローク-□
片側フート形：C□85N□-□L（金具取り付け時）
製品仕様
JIS記号（複動／片ロッド）
JIS記号（エアクッション）
製品仕様
| チューブ内径（mm） | 8 | 10 | 12 | 16 | 20 | 25 | |
|---|---|---|---|---|---|---|---|
| 型式 | 空気圧タイプ | ||||||
| 作動方式 | 複動片ロッド | ||||||
| 使用流体 | 空気 | ||||||
| 保証耐圧力 | 1.5MPa | ||||||
| 最高使用圧力 | 1.0MPa | ||||||
| 最低使用圧力 | ラバークッション | 0.1MPa | 0.08MPa | 0.05MPa | |||
| エアクッション | - | 0.08MPa | 0.05MPa | ||||
| 周囲温度および使用流体温度 | オートスイッチなし：-20～+80℃（凍結なきこと） | ||||||
| オートスイッチ付：-10～+60℃（凍結なきこと） | |||||||
| 給油 | 不要（無給油） | ||||||
| ストローク長さ許容差 | 0～+1.0mm | 0～+1.4mm | |||||
| 使用ピストン速度 | 50～1,500mm/s | ||||||
| クッション | ラバークッション | ||||||
| - | エアクッション | ||||||
| 許容運動エネルギー | ラバークッション | 0.02J | 0.03J | 0.04J | 0.09J | 0.27J | 0.4J |
| エアクッション | - | 0.17J | 0.19J | 0.4J | 0.66J | 0.97J | |
標準ストローク表
| チューブ内径（mm） | 標準ストローク（mm）注2）注4） | 最大ストローク（mm）注3） |
|---|---|---|
| 8注1） | 10、25、40、50、80、100 | 200 |
| 10 | 400 | |
| 12 | 10、25、40、50、80、100、125、160、200 | |
| 16 | ||
| 20 | 10、25、40、50、80、100、125、160、200、250、300 | 1,000 |
| 25 |
注1）エアクッション付はありません。
注2）上記以外のストロークも対応できます。
注3）標準ストロークを超える場合は、弊社サポートセンターへお問い合わせください。
注4）エアクッション付の最小ストロークは25mmです。
質量表
単位：g
| チューブ内径（mm） | 8 | 10 | 12 | 16 | 20 | 25 | ||
|---|---|---|---|---|---|---|---|---|
| 基準質量 | 磁石なし | C85N | 37 | 38 （44） | 77 （84） | 89 （95） | 179 （176） | 244 （241） |
| C85E | 39 | 40 | 81 | 93 | 185 | 249 | ||
| C85F | 35 | 37 | 71 | 79 | 164 | 227 | ||
| C85Y | 35 | 37 | 72 | 79 | 165 | 228 | ||
| 磁石付 | CD85N | 37 | 39 （44） | 78 （84） | 90 （96） | 183 （179） | 248 （245） | |
| CD85E | 39 | 41 | 81 | 93 | 188 | 253 | ||
| CD85F | 35 | 37 | 72 | 80 | 168 | 231 | ||
| CD85Y | 36 | 37 | 72 | 80 | 168 | 232 | ||
| 10ストローク割増質量 | 2.1 | 2.3 | 4.1 | 5.1 | 8.1 | 11.3 | ||
| 取付金具 | フート（1ヶ） | C85L□A | 20 | 40 | 95 | |||
| フート（2ヶ、取付ナット1ヶ） | C85L□B | 55 | 105 | 210 | ||||
| フランジ | C85F□ | 12 | 25 | 90 | ||||
| トラニオン | C85T□ | 20 | 50 | 75 | ||||
| クレビス | C85C□ | 20 | 40 | 85 | ||||
| 付属品 | ロッドエンド | KJ□D | 17 | 25 | 45 | 70 | ||
| 2山ナックルジョイント | GKM□-□ | 10 | 20 | 50 | 100 | |||
| フローティングジョイント | JA□-□-□ | 10 | 20 | 50 | 70 | |||
※（ ）内はエアクッションの場合。
計算方法
（例）C85N20-50NV：179+8.1×50/10+85+45≒350g
- 基準質量：179g（φ20（直径20mm））
- 割増質量：8.1g（10ストローク時）
- シリンダストローク：50mm
- 取付金具 クレビス：85g
- 付属品 ロッドエンド：45g
■オーダーメイド仕様：材質ステンレス鋼の詳細は下記をご参照下さい。
規格表
単位：mm
| チューブ内径 | AM | BE | C | CD | EE | EW | F | G1 | G2 | H | （HR） | K | KK |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 12 | M12×1.25 | 4 | 4 | M5×0.8 | 8 | 12 | 7 | 5 | 28 | 13.4 | - | M4×0.7 |
| 10 | 12 | M12×1.25 | 4 | 4 | M5×0.8 | 8 | 12 | 7 （5.5） | 5 （5.5） | 28 | 14.2 | - | M4×0.7 |
| 12 | 16 | M16×1.5 | 6 | 6 | M5×0.8 | 12 | 17 | 8 （5.5） | 6 （5.5） | 38 | 14.2 | 5 | M6×1 |
| 16 | 16 | M16×1.5 | 6 | 6 | M5×0.8 | 12 | 17 | 8 （5.5） | 6 （5.5） | 38 | 14.2 | 5 | M6×1 |
| 20 | 20 | M22×1.5 | 8 | 8 | G 1/8 | 16 | 20 | 8 | 8 | 44 | 17 | 6 | M8×1.25 |
| 25 | 22 | M22×1.5 | 10 | 8 | G 1/8 | 16 | 22 | 8 | 8 | 50 | 20 | 8 | M10×1.25 |
| チューブ内径 | KV | KW | NA | ND | RR | S | SW | U | WA | （WH） | （XC） | Z | ZZ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 19 | 6 | 15 | 12 | 10 | 46 | 7 | 6 | - | 16 | 64 | 76 | 86 |
| 10 | 19 | 6 | 15 | 12 | 10 | 46 （53） | 7 | 6 | 10.5 | 16 | 64 （71） | 76 （83） | 86 （93） |
| 12 | 24 | 8 | 18.3 | 16 | 14 | 50 （54） | 10 | 9 | 9.5 | 22 | 75 （79） | 91 （95） | 105 （109） |
| 16 | 24 | 8 | 18.3 | 16 | 13 | 56 | 10 | 9 | 9.5 | 22 | 82 | 98 | 111 |
| 20 | 32 | 11 | 24 | 22 | 11 | 62 | 13 | 12 | 13 | 24 | 95 | 115 | 126 |
| 25 | 32 | 11 | 30 | 22 | 11 | 65 | 17 | 12 | 13 | 28 | 104 | 126 | 137 |
- ※ （ ）内はエアクッションの場合。
- ※ 片側フート形の金具は同梱出荷です。
- ※ 寸法図の数値および上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,759円 ( 3,035円 ) | 9日目 |
3,288円 ( 3,617円 ) | 19日目 |
4,828円 ( 5,311円 ) | 9日目 |
5,269円 ( 5,796円 ) | 9日目 |
6,045円 ( 6,650円 ) | 9日目 |
9,346円 ( 10,281円 ) | 9日目 |
6,486円 ( 7,135円 ) | 9日目 |
7,343円 ( 8,077円 ) | 9日目 |
7,248円 ( 7,973円 ) | 9日目 |
2,195円 ( 2,415円 ) | 9日目 |
2,195円 ( 2,415円 ) | 在庫品1日目当日出荷可能 |
2,947円 ( 3,242円 ) | 9日目 |
3,178円 ( 3,496円 ) | 9日目 |
3,178円 ( 3,496円 ) | 9日目 |
3,718円 ( 4,090円 ) | 9日目 |
8,118円 ( 8,930円 ) | 9日目 |
4,717円 ( 5,189円 ) | 9日目 |
4,957円 ( 5,453円 ) | 19日目 |
8,796円 ( 9,676円 ) | 9日目 |
5,496円 ( 6,046円 ) | 9日目 |
6,034円 ( 6,637円 ) | 9日目 |
9,491円 ( 10,440円 ) | 9日目 |
6,588円 ( 7,247円 ) | 9日目 |
7,237円 ( 7,961円 ) | 9日目 |
10,995円 ( 12,095円 ) | 9日目 |
3,288円 ( 3,617円 ) | 9日目 |
3,078円 ( 3,386円 ) | 9日目 |
2,578円 ( 2,836円 ) | 6日目 |
2,746円 ( 3,021円 ) | 9日目 |
2,579円 ( 2,837円 ) | 9日目 |
2,578円 ( 2,836円 ) | 6日目 |
3,068円 ( 3,375円 ) | 9日目 |
5,269円 ( 5,796円 ) | 9日目 |
3,289円 ( 3,618円 ) | 9日目 |
3,235円 ( 3,559円 ) | 6日目 |
3,948円 ( 4,343円 ) | 9日目 |
5,488円 ( 6,037円 ) | 9日目 |
7,369円 ( 8,106円 ) | 9日目 |
4,609円 ( 5,070円 ) | 9日目 |
6,715円 ( 7,387円 ) | 19日目 |
3,833円 ( 4,216円 ) | 9日目 |
3,086円 ( 3,395円 ) | 19日目 |
3,086円 ( 3,395円 ) | 6日目 |
3,240円 ( 3,564円 ) | 6日目 |
5,269円 ( 5,796円 ) | 9日目 |
5,269円 ( 5,796円 ) | 9日目 |
3,288円 ( 3,617円 ) | 9日目 |
3,224円 ( 3,546円 ) | 6日目 |
3,646円 ( 4,011円 ) | 6日目 |
3,948円 ( 4,343円 ) | 9日目 |
4,348円 ( 4,783円 ) | 9日目 |
4,609円 ( 5,070円 ) | 9日目 |
8,292円 ( 9,121円 ) | 9日目 |
8,975円 ( 9,873円 ) | 9日目 |
8,789円 ( 9,668円 ) | 9日目 |
7,151円 ( 7,866円 ) | 9日目 |
6,045円 ( 6,650円 ) | 9日目 |
9,318円 ( 10,250円 ) | 9日目 |
8,235円 ( 9,059円 ) | 9日目 |
7,248円 ( 7,973円 ) | 9日目 |
詳細情報
基本情報
標準形 複動・片ロッドのエアシリンダ。
【特長】
・ISO規格（6432）準拠
・取付支持金具、ロッド先端金具、オートスイッチ付の品番を設定。
・シリンダと金具を別々に手配する手間が省け工数削減に貢献する。
・オートスイッチ位置微調整が容易。
・スイッチブラケット透明化によるインジケータランプ視認性向上。
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
