バルブ付エアシリンダ 単動・押出し、引込み CVM3シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 10,799円～28,692円特別価格
- 税込単価
- 11,879円～31,561円特別価格
バルブ付きエアシリンダ単動・押出し、引込みの一般型シリンダ。【特長】・丸形シリ...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm

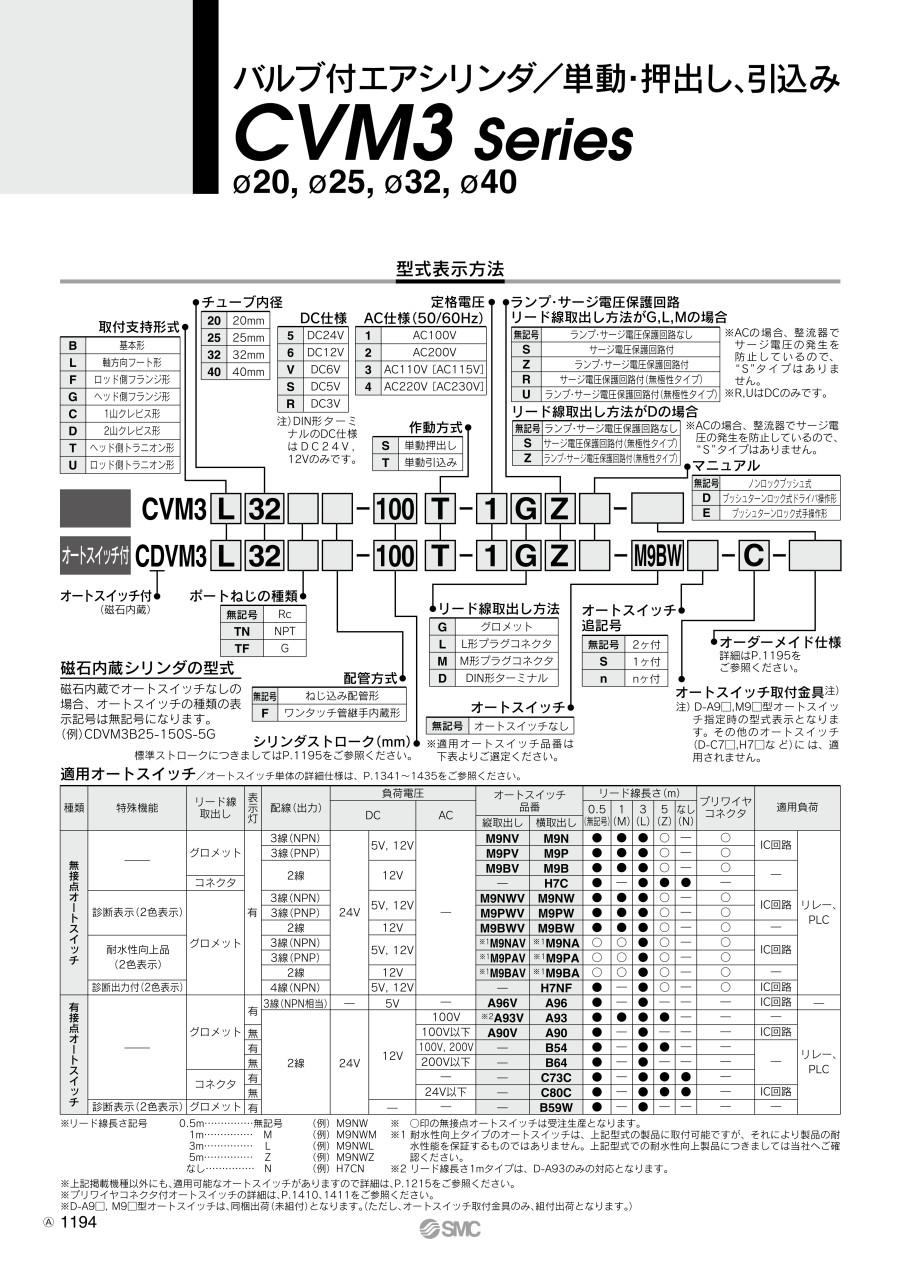

基本形（B）単動：押出し／CVM3B チューブ内径-ストローク S
基本形（B）単動：引込み／CVM3B チューブ内径-ストローク T／ワンタッチ管継手内蔵
- ※ 外形図の数値および上記以外の情報につきましてはカタログをご覧ください。
製品仕様
矢印部のマニュアルボタンを押すことにより手動操作が可能
表示記号（ラバークッション）1
表示記号（ラバークッション）2
製品仕様
| 適用シリンダチューブ内径（mm） | 20 | 25 | 32 | 40 | |
|---|---|---|---|---|---|
| 作動方式 | 単動／押出し・引込み | ||||
| 使用流体 | 空気 | ||||
| クッション | ラバークッション | ||||
| 保証耐圧力 | 1.0MPa | ||||
| 最高使用圧力 | 0.7MPa | ||||
| 最低使用圧力 | 0.18MPa押出し 0.23MPa引込み | ||||
| 周囲温度および使用流体温度 | -10～+50℃（ただし、凍結なきこと） | ||||
| 給油 | 不要（無給油） | ||||
| ストローク長さの許容差 | 0～+1.4 | ||||
| 配管形式 | ねじ込み形 | Rc1/8 | |||
| ワンタッチ管継手 | 外径φ6（外径6mm）／内径φ4（内径4mm） | ||||
| 手動操作 | ノンロック（標準） | ||||
| 使用ピストン速度（mm/s） | 50～700 | 50～650 | 50～590 | 50～420 | |
| 許容運動エネルギー | 0.27J | 0.4J | 0.65J | 1.2J | |
| 取付支持形式 | 基本形、軸方向フート形、ロッド側フランジ形、ヘッド側フランジ形、1山クレビス形、2山クレビス形、ヘッド側トラニオン形、ロッド側トラニオン形 | ||||
製品仕様
| 適用電磁弁型番 | VZ319 | ||
|---|---|---|---|
| コイル定格電圧 | 標準：AC100V、200V（50／60Hz）、DC24V 準標準：AC110V、220V、DC12V | ||
| バルブ有効断面積（CV値） | 4.5mm2（0.25） | ||
| 許容電圧変動 | 定格電圧の-15～+10% | ||
| コイル絶縁の種類 | B種相当（130℃） | ||
| リード線取出し方法 | グロメット、L形プラグコネクタ、M形プラグコネクタ、DIN形ターミナル | ||
| 注）消費電力 W | DC | 1.8（ランプ付2.1） | |
| 注）皮相電力 VA | AC | 起動 | 4.5／50Hz、4.2／60Hz |
| 励磁 | 3.5／50Hz、3.0／60Hz | ||
注） 定格電圧時
標準ストローク表
| チューブ内径（mm） | 注）標準ストローク（mm） |
|---|---|
| 20 | 25、50、75、100、125、150※ |
| 25 | 25、50、75、100、125、150※ |
| 32 | 25、50、75、100、125、150、200※ |
| 40 | 25、50、75、100、125、150、200、250※ |
注1）上記ストローク以外の中間ストロークにつきましては、当メーカーへお問い合わせください。
注2）※印のストロークが製作最大ストロークとなります。
構造
押出し
引込み
ワンタッチ管継手内蔵
DIN形ターミナル
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | アルミニウム合金 | 白色アルマイト |
| 2 | ヘッドカバー | アルミニウム合金 | 白色アルマイト |
| 3 | シリンダチューブ | ステンレス鋼 | - |
| 4 | ピストン | アルミニウム合金 | クロメート |
| 5 | ピストンロッド | 炭素鋼 | 硬質クロムめっき |
| 6 | ブッシュ | 焼結含油合金 | - |
| 7 | パッキン押工 | ステンレス鋼 | - |
| 8 | リターンスプリング | 鋼線 | 亜鉛ク□メート |
| 9 | スプリングガイド | アルミニウム合金 | クロメート |
| 10 | スプリング座 | アルミニウム合金 | クロメート |
| 11 | 固定絞り付プラグ | 合金鋼 | 黒色亜鉛ク□メート |
| 12 | 止め輪 | 炭素工具鋼 | 燐酸塩皮膜 |
| 13 | サブプレート | アルミニウム合金 | メタリック塗装 |
| 14 | バネ座金付六角穴付ボルト | 炭素鋼 | ニッケルめっき |
| 15 | プレート | アルミニウム合金 | メタリック塗装 |
| 16 | バネ座金付六角穴付ボルト | 炭素鋼 | ニッケルめっき |
| 17 | 電磁弁 | - | ※下段を参照ください |
| 18 | ダンパ | ウレタン | - |
| 19 | ダンパA | ウレタン | - |
| 20 | ダンパB | ウレタン | - |
| 21 | 止め輪 | ステンレス鋼 | - |
| 22 | ピストンパッキン | NBR | - |
| 23 | ピストンガスケット | NBR | - |
| 24 | ウエアリング | 樹脂 | - |
| 25 | ヘッドカバーガスケット | NBR | - |
| 26 | サブプレートガスケット | NBR | - |
| 27 | ガスケット | NBR | - |
| 28 | パイプガスケット | ウレタンゴム | - |
| 29 | ガスケット | 樹脂 | - |
| 30 | スペーサガスケット | 樹脂 | - |
| 31 | ワンタッチ管継手 | - | 配管径φ6（直径6mm） |
| 32 | スタッド | 黄銅 | カニゼンめっき |
| 33 | パイプ | アルミニウム合金 | 白色アルマイト |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,586円 ( 20,445円 ) | 19日目 |
11,827円 ( 13,010円 ) | 19日目 |
18,466円 ( 20,313円 ) | 19日目 |
12,207円 ( 13,428円 ) | 19日目 |
16,321円 ( 17,953円 ) | 19日目 |
11,079円 ( 12,187円 ) | 19日目 |
15,754円 ( 17,329円 ) | 19日目 |
13,275円 ( 14,603円 ) | 19日目 |
11,300円 ( 12,430円 ) | 19日目 |
11,827円 ( 13,010円 ) | 19日目 |
13,028円 ( 14,331円 ) | 19日目 |
12,207円 ( 13,428円 ) | 19日目 |
14,125円 ( 15,538円 ) | 19日目 |
17,022円 ( 18,724円 ) | 19日目 |
11,079円 ( 12,187円 ) | 19日目 |
15,006円 ( 16,507円 ) | 19日目 |
12,909円 ( 14,200円 ) | 19日目 |
15,192円 ( 16,711円 ) | 19日目 |
16,517円 ( 18,169円 ) | 19日目 |
23,187円 ( 25,506円 ) | 19日目 |
13,275円 ( 14,603円 ) | 19日目 |
12,996円 ( 14,296円 ) | 19日目 |
17,345円 ( 19,080円 ) | 19日目 |
16,782円 ( 18,460円 ) | 19日目 |
20,523円 ( 22,575円 ) | 19日目 |
11,369円 ( 12,506円 ) | 19日目 |
15,483円 ( 17,031円 ) | 19日目 |
16,605円 ( 18,266円 ) | 19日目 |
16,044円 ( 17,648円 ) | 19日目 |
13,566円 ( 14,923円 ) | 19日目 |
14,087円 ( 15,496円 ) | 19日目 |
11,366円 ( 12,503円 ) | 19日目 |
11,734円 ( 12,907円 ) | 19日目 |
16,970円 ( 18,667円 ) | 19日目 |
15,849円 ( 17,434円 ) | 19日目 |
12,161円 ( 13,377円 ) | 19日目 |
14,358円 ( 15,794円 ) | 19日目 |
17,396円 ( 19,136円 ) | 19日目 |
17,864円 ( 19,650円 ) | 19日目 |
15,006円 ( 16,507円 ) | 19日目 |
12,435円 ( 13,679円 ) | 19日目 |
11,581円 ( 12,739円 ) | 19日目 |
16,817円 ( 18,499円 ) | 19日目 |
11,360円 ( 12,496円 ) | 19日目 |
17,518円 ( 19,270円 ) | 19日目 |
15,474円 ( 17,021円 ) | 19日目 |
16,035円 ( 17,639円 ) | 19日目 |
11,649円 ( 12,814円 ) | 19日目 |
15,764円 ( 17,340円 ) | 19日目 |
16,324円 ( 17,956円 ) | 19日目 |
12,013円 ( 13,214円 ) | 19日目 |
11,649円 ( 12,814円 ) | 19日目 |
11,360円 ( 12,496円 ) | 19日目 |
16,035円 ( 17,639円 ) | 19日目 |
11,646円 ( 12,811円 ) | 19日目 |
14,824円 ( 16,306円 ) | 19日目 |
12,013円 ( 13,214円 ) | 19日目 |
19,588円 ( 21,547円 ) | 19日目 |
13,304円 ( 14,634円 ) | 19日目 |
18,331円 ( 20,164円 ) | 19日目 |
