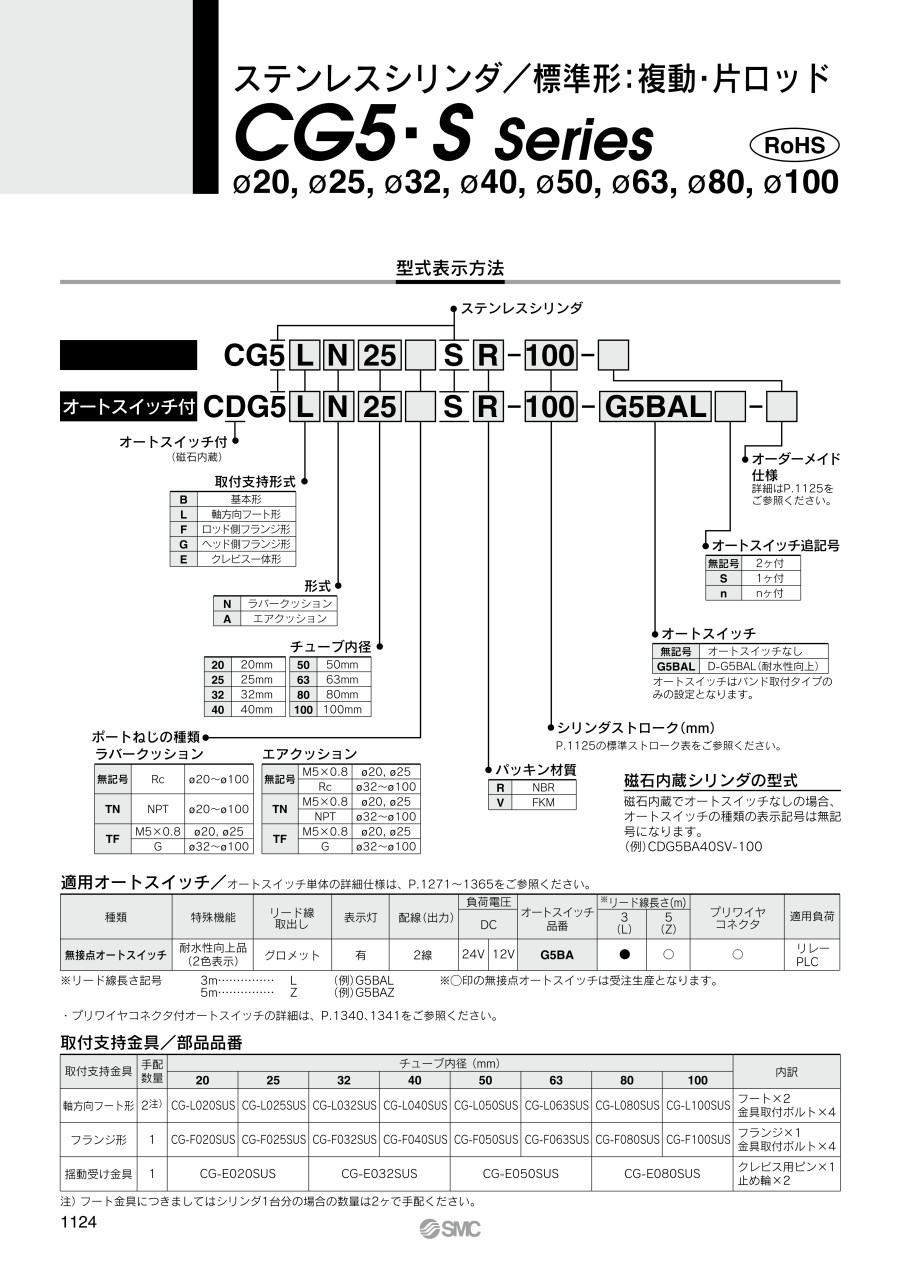

ステンレスシリンダ CG5・Sシリーズ
未確定：候補が13,630型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本形（B）／C□G5BN□SRV：ラバークッション付
| チューブ 内径 （mm） | ストローク 範囲 （mm） | A | AL | B1 | B2 | BM | BZ | C | D | E1 | F1 | GA | GB | H | H1 | I | J | K | KA | M | MM | NA | P | S | ZZ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | Rc, NPT | G | ||||||||||||||||||||||||
| 20 | ～1500 | 18 | 15.5 | 13 | 7 | M4× 0.7 | 9 | 16.5 | 8 | 15 | 3 | 18 | 12 | 35 | 5 | 31 | M4×0.7 深7 | 5 | 6 | 3 | M8×1.25 | 29 | 1/8 | M5× 0.8 | 83 | 118 |
| 25 | 22 | 19.5 | 17 | 8 | M5× 0.8 | 9.5 | 18.5 | 10 | 17 | 3 | 18 | 12 | 40 | 6 | 33 | M5×0.8 深8 | 5.5 | 8 | 3.5 | M10×1.25 | 29 | 1/8 | M5× 0.8 | 83 | 123 | |
| 32 | 22 | 19.5 | 17 | 8 | M5 ×0.8 | 9.5 | 20 | 12 | 19 | 3 | 18 | 12 | 40 | 6 | 38 | M5×0.8 深8 | 5.5 | 10 | 3.5 | M10×1.25 | 35.5 | 1/8 | 1/8 | 85 | 125 | |
| 40 | 30 | 27 | 19 | 10 | M6× 1.0 | 12 | 26 | 16 | 23 | 3 | 19 | 13 | 50 | 8 | 47 | M6×1.0 深12 | 6 | 14 | 4 | M14×1.5 | 44 | 1/8 | 1/8 | 93 | 143 | |
| 50 | 35 | 32 | 27 | 13 | M8× 1.25 | 15.5 | 32 | 20 | 28 | 3 | 21 | 14 | 58 | 11 | 58 | M8×1.25 深16 | 7 | 18 | 5.5 | M18×1.5 | 55 | 1/4 | 1/4 | 109 | 167 | |
| 63 | 35 | 32 | 27 | 17 | M10× 1.5 | 19 | 38 | 20 | 28 | 3 | 21 | 14 | 58 | 11 | 72 | M10×1.5 深16 | 7 | 18 | 7 | M18×1.5 | 69 | 1/4 | 1/4 | 109 | 167 | |
| 80 | 40 | 37 | 32 | 17 | M10× 1.5 | 19 | 50 | 25 | 33 | 3 | 28 | 20 | 71 | 13 | 89 | M10×1.5 深22 | 10 | 22 | 7 | M22×1.5 | 80 | 3/8 | 3/8 | 130 | 201 | |
| 100 | 40 | 37 | 41 | 19 | M12× 1.75 | 24 | 60 | 30 | 38 | 3 | 29 | 20 | 71 | 16 | 110 | M12×1.75 深23 | 10 | 26 | 8 | M26×1.5 | 100 | 1/2 | 1/2 | 131 | 202 | |
※ご使用にならない取付用タップ部には付属のプラグボルトを取付けてください。
基本形（B）／C□G5BA□SRV：エアクッション付
| チューブ内径 （mm） | ストローク範囲（mm） | P | WA | WB | WH | Wθ |
|---|---|---|---|---|---|---|
| 標準 | Rc, NPT, G | |||||
| 20 | ～1500 | M5×0.8 | 22 | 16 | 23 | 30° |
| 25 | M5×0.8 | 22 | 16 | 25 | 30° | |
| 32 | 1/8 | 22 | 16 | 28.5 | 25° | |
| 40 | 1/8 | 24 | 18 | 33 | 20° | |
| 50 | 1/4 | 27 | 20 | 40.5 | 20° | |
| 63 | 1/4 | 25 | 18 | 47.5 | 20° | |
| 80 | 3/8 | 30 | 22 | 60.5 | 20° | |
| 100 | 1/2 | 31 | 22 | 71 | 20° |
※ご使用にならない取付用タップ部には付属のプラグボルトを取付けてください。
製品仕様
| チューブ内径（mm） | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動片ロッド | |||||||
| 使用流体 | 空気 | |||||||
| 保証耐圧力 | 1.5MPa | |||||||
| 最高使用圧力 | 1.0MPa | |||||||
| 最低使用圧力 | 0.05MPa | |||||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃、オートスイッチ付：-10～+60℃ | |||||||
| クッション | ラバークッション、エアクッション | |||||||
| 給油 | 不要（無給油） | |||||||
| 使用ピストン速度 | 50～1,000mm/s | 50～700mm/s | ||||||
| ストローク長さの許容差 | ～1,000st（0～+1.4）mm、～1,500st（0～+1.8）mm | |||||||
| 取付支持形式 | 基本形、軸方向フート形、ロッド側フランジ形、ヘッド側フランジ形、クレビス一体形 | |||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,942円 ( 17,536円 ) | 19日目 |
15,942円 ( 17,536円 ) | 19日目 |
26,787円 ( 29,466円 ) | 19日目 |
15,942円 ( 17,536円 ) | 19日目 |
26,787円 ( 29,466円 ) | 19日目 |
27,343円 ( 30,077円 ) | 19日目 |
15,940円 ( 17,534円 ) | 6日目 |
26,787円 ( 29,466円 ) | 19日目 |
22,829円 ( 25,112円 ) | 19日目 |
27,343円 ( 30,077円 ) | 6日目 |
16,646円 ( 18,311円 ) | 19日目 |
27,499円 ( 30,249円 ) | 19日目 |
16,646円 ( 18,311円 ) | 19日目 |
27,499円 ( 30,249円 ) | 19日目 |
16,644円 ( 18,308円 ) | 19日目 |
16,644円 ( 18,308円 ) | 19日目 |
27,499円 ( 30,249円 ) | 19日目 |
21,956円 ( 24,152円 ) | 19日目 |
28,054円 ( 30,859円 ) | 19日目 |
17,352円 ( 19,087円 ) | 19日目 |
17,352円 ( 19,087円 ) | 19日目 |
17,350円 ( 19,085円 ) | 19日目 |
28,210円 ( 31,031円 ) | 19日目 |
22,666円 ( 24,933円 ) | 19日目 |
17,350円 ( 19,085円 ) | 19日目 |
17,350円 ( 19,085円 ) | 19日目 |
28,210円 ( 31,031円 ) | 19日目 |
22,666円 ( 24,933円 ) | 19日目 |
28,763円 ( 31,639円 ) | 19日目 |
18,056円 ( 19,862円 ) | 19日目 |
18,056円 ( 19,862円 ) | 19日目 |
20,099円 ( 22,109円 ) | 19日目 |
18,056円 ( 19,862円 ) | 19日目 |
28,921円 ( 31,813円 ) | 19日目 |
34,460円 ( 37,906円 ) | 19日目 |
35,293円 ( 38,822円 ) | 19日目 |
20,897円 ( 22,987円 ) | 19日目 |
18,763円 ( 20,639円 ) | 19日目 |
32,735円 ( 36,009円 ) | 19日目 |
18,761円 ( 20,637円 ) | 19日目 |
29,629円 ( 32,592円 ) | 19日目 |
19,464円 ( 21,410円 ) | 19日目 |
30,340円 ( 33,374円 ) | 19日目 |
20,877円 ( 22,965円 ) | 19日目 |
20,877円 ( 22,965円 ) | 19日目 |
20,874円 ( 22,961円 ) | 19日目 |
31,760円 ( 34,936円 ) | 19日目 |
20,874円 ( 22,961円 ) | 19日目 |
31,760円 ( 34,936円 ) | 19日目 |
32,314円 ( 35,545円 ) | 19日目 |
22,284円 ( 24,512円 ) | 19日目 |
24,182円 ( 26,600円 ) | 19日目 |
22,282円 ( 24,510円 ) | 19日目 |
36,780円 ( 40,458円 ) | 19日目 |
29,417円 ( 32,359円 ) | 19日目 |
36,780円 ( 40,458円 ) | 19日目 |
29,417円 ( 32,359円 ) | 19日目 |
23,691円 ( 26,060円 ) | 19日目 |
23,693円 ( 26,062円 ) | 19日目 |
34,594円 ( 38,053円 ) | 19日目 |
詳細情報
基本情報
食品機械など水滴飛散環境での使用に対応した一般型シリンダ。
【特長】
・食品機械用グリース（NSF-H1認証品）を使用
・オールステンレス仕様（外部部品）
・2種類のパッキン材質
・液溜まりを抑えた外観形状
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
ステンレスシリンダ CG5・Sシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qステンレスシリンダ：CG5シリーズの型式で、CDG5のスイッチ品番は、G5BALしか選べませんか？
A
CDG5シリーズは、水滴飛散環境での使用に対応した仕様のシリンダです。そのオートスイッチも、耐水性向上仕様のD-G5BALかD-G5BAZに限定しています。
