【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 小型オートスイッチ取付用の丸溝は、
Φ12～Φ25は2面に配置
Φ32～Φ100は4面に配置
となっております。 - スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が1,462型番あります。
商品情報
外形図
チューブ内径φ12～φ25 オートスイッチ用磁石なし
通し穴／CQ2B
| チューブ内径 （mm） | ストローク範囲 （mm） | A | B | C | D | E | F | H | I | K | L | M | N | O | Q | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 5～30 | 20.5 | 17 | 6 | 6 | 25 | 5 | M3×0.5 | 32 | 5 | 3.5 | 15.5 | 3.5 | 6.5深3.5 | 7.5 | ー |
| 16 | 5～30 | 22 | 18.5 | 8 | 8 | 29 | 5.5 | M4×0.7 | 38 | 6 | 3.5 | 20 | 3.5 | 6.5深3.5 | 8 | 10 |
| 20 | 5～50 | 24 | 19.5 | 7 | 10 | 36 | 5.5 | M5×0.8 | 47 | 8 | 4.5 | 25.5 | 5.5 | 9深7 | 8 | 10 |
| 25 | 5～50 | 27.5 | 22.5 | 12 | 12 | 40 | 5.5 | M6×1.0 | 52 | 10 | 5 | 28 | 5.5 | 9深7 | 9 | 10 |
注1）ラバークッション付の外形寸法は、上記標準形と同一寸法です。
両端タップ
| チューブ内径 （mm） | O1 | R |
|---|---|---|
| 12 | M4×0.7 | 7 |
| 16 | M4×0.7 | 7 |
| 20 | M6×1.0 | 10 |
| 25 | M6×1.0 | 10 |
ヘッド側インロー付
注2）ロッド側インロー付は、オプション仕様となります。（型式は末尾に-XC36を
追加してください。）
| チューブ内径 （mm） | G | Th9 |
|---|---|---|
| 12 | 1.5 | 15-0.0430 |
| 16 | 1.5 | 20-0.0520 |
| 20 | 2 | 13-0.0430 |
| 25 | 2 | 15-0.0430 |
追加してください。）
ロッド先端おねじ
| チューブ内径 （mm） | B1 | C1 | H1 | L1 | MM | X |
|---|---|---|---|---|---|---|
| 12 | 8 | 9 | 4 | 14 | M5×0.8 | 10.5 |
| 16 | 10 | 10 | 5 | 15.5 | M6×1.0 | 12 |
| 20 | 13 | 12 | 5 | 18.5 | M8×1.25 | 14 |
| 25 | 17 | 15 | 6 | 22.5 | M10×1.25 | 17.5 |
チューブ内径φ12～φ25 オートスイッチ用磁石付
通し穴／CDQ2B
| チューブ内径 （mm） | ストローク範囲 （mm） | A | B | C | D | E | EA | EB | F | H | K | L | M | N | O | Q | S | U | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 5～30 | 31.5 | 28 | 6 | 6 | 33 | ー | ー | 6.5 | M3×0.5 | 5 | 3.5 | 22 | 3.5 | 6.5深3.5 | 11 | 27.5 | 14 | 25 |
| 16 | 5～30 | 34 | 30.5 | 8 | 8 | 37 | 13.2 | 6.6 | 5.5 | M4×0.7 | 6 | 3.5 | 28 | 3.5 | 6.5深3.5 | 10 | 29.5 | 15 | 29 |
| 20 | 5～50 | 36 | 31.5 | 7 | 10 | 47 | 13.6 | 6.8 | 5.5 | M5×0.8 | 8 | 4.5 | 36 | 5.5 | 9深7 | 8 | 35.5 | 18 | 36 |
| 25 | 5～50 | 37.5 | 32.5 | 12 | 12 | 52 | 13.6 | 6.8 | 5.5 | M6×1.0 | 10 | 5 | 40 | 5.5 | 9深7 | 9 | 40.5 | 21 | 40 |
注1）ラバークッション付の外形寸法は、上記標準形と同一寸法です。
両端タップ
| チューブ内径 （mm） | O1 | R |
|---|---|---|
| 12 | M4×0.7 | 7 |
| 16 | M4×0.7 | 7 |
| 20 | M6×1.0 | 10 |
| 25 | M6×1.0 | 10 |
ヘッド側インロー付
注2）ロッド側インロー付は、オプション仕様となります。（型式は末尾に-XC36を
追加してください。）
| チューブ内径 （mm） | G | Th9 |
|---|---|---|
| 12 | 1.5 | 15-0.0430 |
| 16 | 1.5 | 20-0.0520 |
| 20 | 2 | 13-0.0430 |
| 25 | 2 | 15-0.0430 |
追加してください。）
ロッド先端おねじ
| チューブ内径 （mm） | B1 | C1 | H1 | L1 | MM | X |
|---|---|---|---|---|---|---|
| 12 | 8 | 9 | 4 | 14 | M5×0.8 | 10.5 |
| 16 | 10 | 10 | 5 | 15.5 | M6×1.0 | 12 |
| 20 | 13 | 12 | 5 | 18.5 | M8×1.25 | 14 |
| 25 | 17 | 15 | 6 | 22.5 | M10×1.25 | 17.5 |
チューブ内径φ32～φ50 オートスイッチ用磁石なし、磁石付
通し穴／C D Q2B |
| チューブ内径 （mm） | ストローク範囲 （mm） | オートスイッチ用磁石なし | オートスイッチ用磁石付 | C | D | E | H | J | K | L | M | N | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | F | P | A | B | F | P | |||||||||||
| 32 | 5 | 30 | 23 | 5.5 | M5×0.8 | 40 | 33 | 7.5 | 1/8 | 13 | 16 | 45 | M8×1.25 | 4.5 | 14 | 7 | 34 | 5.5 |
| 10～50 | 7.5 | 1/8 | ||||||||||||||||
| 75, 100 | 40 | 33 | ||||||||||||||||
| 40 | 5～50 | 36.5 | 29.5 | 7.5 | 1/8 | 46.5 | 39.5 | 7.5 | 1/8 | 13 | 16 | 52 | M8×1.25 | 5 | 14 | 7 | 40 | 5.5 |
| 75, 100 | 46.5 | 39.5 | ||||||||||||||||
| 50 | 10～50 | 38.5 | 30.5 | 10.5 | 1/4 | 48.5 | 40.5 | 10.5 | 1/4 | 15 | 20 | 64 | M10×1.5 | 7 | 17 | 8 | 50 | 6.6 |
| 75, 100 | 48.5 | 40.5 | ||||||||||||||||
| チューブ内径 （mm） | O | Q | W | Z |
|---|---|---|---|---|
| 32 | 9深7 | 10 | 49.5 | 14 |
| 40 | 9深7 | 12.5 | 57 | 15 |
| 50 | 11深8 | 10.5 | 71 | 19 |
注1）ラバークッション付の外形寸法は、上記標準形と同一寸法です。
両端タップ
| チューブ内径 （mm） | O1 | R |
|---|---|---|
| 32 | M6×1.0 | 10 |
| 40 | M6×1.0 | 10 |
| 50 | M8×1.25 | 14 |
ヘッド側インロー付
注2）ロッド側インロー付は、オプション仕様となります。（型式は末尾に-XC36を
追加してください。）
| チューブ内径 （mm） | Th9 |
|---|---|
| 32 | 21-0.0520 |
| 40 | 28-0.0520 |
| 50 | 35-0.0620 |
追加してください。）
ロッド先端おねじ
| チューブ内径 （mm） | B1 | C1 | H1 | L1 | MM | X |
|---|---|---|---|---|---|---|
| 32 | 22 | 20.5 | 8 | 28.5 | M14×1.5 | 23.5 |
| 40 | 22 | 20.5 | 8 | 28.5 | M14×1.5 | 23.5 |
| 50 | 27 | 26 | 11 | 33.5 | M18×1.5 | 28.5 |
ワンタッチ管継手内蔵形
注3）ワンタッチ管継手内蔵形φ32（磁石なし）の5ストロークの場合、10ストロークの
外観寸法図と同一になります。
| チューブ内径 （mm） | Z1 | P1 | V | W1 |
|---|---|---|---|---|
| 32 | 13 | 6 | 36.5 | 59 |
| 40 | 13 | 6 | 40.5 | 66 |
| 50 | 16 | 8 | 50 | 82 |
外観寸法図と同一になります。
チューブ内径φ63～φ100 オートスイッチ用磁石なし、磁石付
通し穴／C D Q2B |
| チューブ 内径 （mm） | ストローク 範囲 （mm） | オートスイッチ 用磁石なし | オートスイッチ 用磁石付 | C | D | E | F | H | J | K | L | M | N | O | P | Q | W | Z | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | A | B | |||||||||||||||||
| 63 | 10～50 | 44 | 36 | 54 | 46 | 15 | 20 | 77 | 10.5 | M10×1.5 | 7 | 17 | 8 | 60 | 9 | 14深10.5 | 1/4 | 15 | 84 | 19 |
| 75, 100 | 54 | 46 | ||||||||||||||||||
| 80 | 10～50 | 53.5 | 43.5 | 63.5 | 53.5 | 21 | 25 | 98 | 12.5 | M16×2.0 | 6 | 22 | 10 | 77 | 11 | 17.5深13.5 | 3/8 | 16 | 104 | 25 |
| 75, 100 | 63.5 | 53.5 | ||||||||||||||||||
| 100 | 10～50 | 65 | 53 | 75 | 63 | 27 | 30 | 117 | 13 | M20×2.5 | 6.5 | 27 | 12 | 94 | 11 | 17.5深13.5 | 3/8 | 23 | 123.5 | 25 |
| 75, 100 | 75 | 63 | ||||||||||||||||||
注1）ラバークッション付の外形寸法は、上記標準形と同一寸法です。
両端タップ
| チューブ内径 （mm） | O1 | R |
|---|---|---|
| 63 | M10×1.5 | 18 |
| 80 | M12×1.75 | 22 |
| 100 | M12×1.75 | 22 |
ヘッド側インロー付
注2）ロッド側インロー付は、オプション仕様となります。（型式は末尾に-XC36を
追加してください。）
| チューブ内径 （mm） | Th9 |
|---|---|
| 63 | 35-0.0620 |
| 80 | 43-0.0620 |
| 100 | 59-0.0740 |
追加してください。）
ロッド先端おねじ
| チューブ内径 （mm） | B1 | C1 | H1 | L1 | MM | X |
|---|---|---|---|---|---|---|
| 63 | 27 | 26 | 11 | 33.5 | M18×1.5 | 28.5 |
| 80 | 32 | 32.5 | 13 | 43.5 | M22×1.5 | 35.5 |
| 100 | 41 | 32.5 | 16 | 43.5 | M26×1.5 | 35.5 |
ワンタッチ管継手内蔵形／φ63
製品仕様
空気圧タイプ
| チューブ内径（mm） | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動片ロッド | ||||||||||
| 使用流体 | 空気 | ||||||||||
| 保証耐圧力 | 1.5MPa | ||||||||||
| 最高使用圧力 | 1.0MPa | ||||||||||
| 最低使用圧力 | 0.07MPa | 0.05MPa | |||||||||
| 周囲温度および使用流体温度 | オートスイッチ用磁石なし：−10〜70℃ オートスイッチ用磁石付 ：−10〜60℃ | （凍結なきこと） | |||||||||
| 給油 | 不要（無給油） | ||||||||||
| 使用ピストン速度 | 50～500mm/s | ||||||||||
| クッション | なしまたはラバークッション付 | ||||||||||
| 許容運動エネルギー J | クッションなし | 0.022 | 0.038 | 0.055 | 0.09 | 0.15 | 0.26 | 0.46 | 0.77 | 1.36 | 2.27 |
| ラバークッション付 | 0.043 | 0.075 | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | |
| ストローク長さ許容差 | 0+1.0mm 注） | ||||||||||
注）ストローク長さの許容差には、ダンパの変化量は含みません。

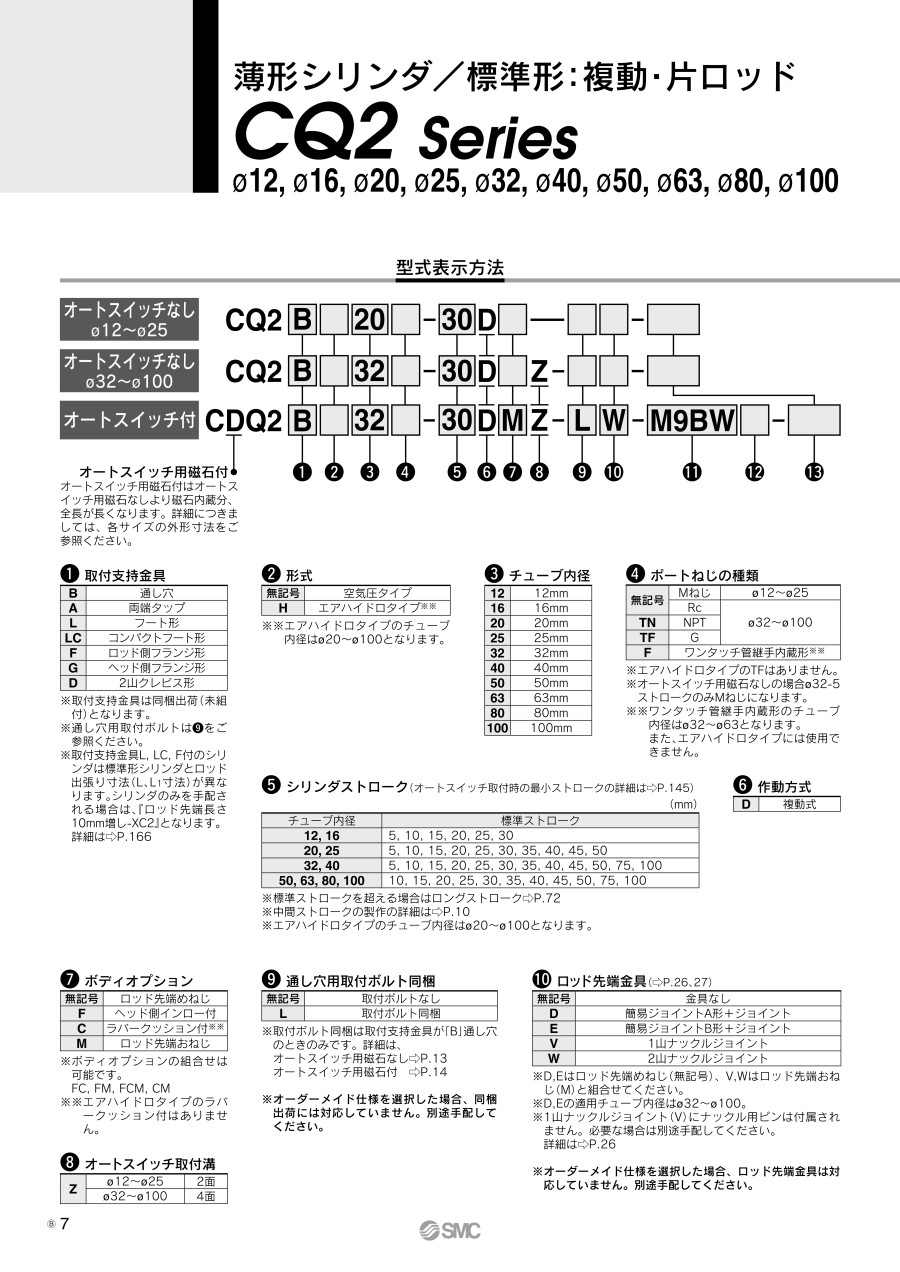

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,660円 ( 4,026円 ) | 6日目 |
3,225円 ( 3,548円 ) | 6日目 |
2,788円 ( 3,067円 ) | 6日目 |
4,071円 ( 4,478円 ) | 6日目 |
3,842円 ( 4,226円 ) | 6日目 |
3,504円 ( 3,854円 ) | 6日目 |
3,263円 ( 3,589円 ) | 在庫品1日目当日出荷可能 |
4,751円 ( 5,226円 ) | 6日目 |
4,523円 ( 4,975円 ) | 6日目 |
4,273円 ( 4,700円 ) | 在庫品1日目当日出荷可能 |
4,074円 ( 4,481円 ) | 在庫品1日目当日出荷可能 |
5,395円 ( 5,935円 ) | 6日目 |
5,168円 ( 5,685円 ) | 19日目 |
4,939円3,803円 ( 4,183円 ) | 在庫品1日目当日出荷可能 |
4,713円 ( 5,184円 ) | 在庫品1日目当日出荷可能 |
5,533円 ( 6,086円 ) | 6日目 |
5,304円 ( 5,834円 ) | 6日目 |
5,036円 ( 5,540円 ) | 6日目 |
4,616円 ( 5,078円 ) | 6日目 |
5,670円 ( 6,237円 ) | 6日目 |
5,649円 ( 6,214円 ) | 在庫品1日目当日出荷可能 |
4,724円 ( 5,196円 ) | 6日目 |
3,928円 ( 4,321円 ) | 6日目 |
3,700円 ( 4,070円 ) | 6日目 |
3,373円 ( 3,710円 ) | 6日目 |
3,302円 ( 3,632円 ) | 在庫品1日目当日出荷可能 |
4,779円 ( 5,257円 ) | 6日目 |
4,112円 ( 4,523円 ) | 6日目 |
3,644円 ( 4,008円 ) | 6日目 |
3,644円 ( 4,008円 ) | 在庫品1日目当日出荷可能 |
4,751円 ( 5,226円 ) | 6日目 |
4,743円 ( 5,217円 ) | 6日目 |
4,288円 ( 4,717円 ) | 6日目 |
4,051円 ( 4,456円 ) | 6日目 |
5,363円 ( 5,899円 ) | 6日目 |
5,254円 ( 5,779円 ) | 6日目 |
4,826円 ( 5,309円 ) | 6日目 |
4,815円 ( 5,297円 ) | 6日目 |
5,620円 ( 6,182円 ) | 6日目 |
5,390円 ( 5,929円 ) | 6日目 |
4,934円 ( 5,427円 ) | 6日目 |
4,934円 ( 5,427円 ) | 在庫品1日目当日出荷可能 |
5,670円 ( 6,237円 ) | 6日目 |
5,441円 ( 5,985円 ) | 6日目 |
5,262円 ( 5,788円 ) | 在庫品1日目当日出荷可能 |
4,724円 ( 5,196円 ) | 6日目 |
4,568円 ( 5,025円 ) | 6日目 |
4,340円 ( 4,774円 ) | 6日目 |
3,837円 ( 4,221円 ) | 6日目 |
3,789円 ( 4,168円 ) | 6日目 |
4,988円 ( 5,487円 ) | 6日目 |
4,528円 ( 4,981円 ) | 6日目 |
4,282円 ( 4,710円 ) | 6日目 |
4,078円 ( 4,486円 ) | 在庫品1日目当日出荷可能 |
5,116円 ( 5,628円 ) | 6日目 |
4,889円 ( 5,378円 ) | 6日目 |
4,708円 ( 5,179円 ) | 6日目 |
4,390円 ( 4,829円 ) | 6日目 |
5,487円 ( 6,036円 ) | 6日目 |
5,515円 ( 6,067円 ) | 6日目 |
詳細情報
基本情報
全長が薄形に設計された省スペースシリンダです。各種治具や装置のコンパクト化を実現します。
【特長】
・設置条件に応じて4面どの位置にもオートスイッチの取付ができます（Φ12～Φ25は2面、Φ32～Φ100は4面）
・設計の自由度が向上
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 小型オートスイッチ取付用の丸溝は、
Φ12～Φ25は2面に配置
Φ32～Φ100は4面に配置
となっております。 - スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品担当おすすめ
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズのレビュー
ダイセット用のシリンダーに使用
5
5.02021/08/04
金型のダイセット用のシリンダーに、このシリンダー(CDQ2B63-50DZ)を使用しています。今回は、シリンダーの交換部...もっと読む
2人が参考にしています。
生産装置の一部に
3
3.02022/06/20
設置スペースがあまりとれないため、コンパクトなものが必要でした。
通常品よりコンパクトなのが良いです。
1人が参考にしています。
搬送装置
4
4.02023/07/03
搬送装置に使用しました。
使いやすいので標準的な部品として色々な箇所に使用しています。
無理な使い方をしなければ耐久性は...もっと読む
0人が参考にしています。
装置の部品として
5
5.02023/06/30
装置全般に多用してるため購入する機会も多いです。取り寄せだと思いの外時間がかかってしまうので、在庫品が豊富で助かります。
0人が参考にしています。
予備部品として
4
4.02023/06/30
故障時に備えた予備部品として保有しています。入手しやすくて助かりました。
0人が参考にしています。
よくあるご質問（FAQ）
QCQ2D20-25DM用の2山クレビス用受金具はありますか？
A
受金具あります。品番はCQ-C020になります。
C（D）Q2Dのφ12～φ100およびC（D）QSDφ12～φ25については、2山クレビス用受金具を用意しています。
詳細はカタログをご参照ください。
C（D）Q2Dのφ12～φ100およびC（D）QSDφ12～φ25については、2山クレビス用受金具を用意しています。
詳細はカタログをご参照ください。
Qパッキン交換がしたいのでCQ2B50-30DC用のパッキンセット品番を知りたい。
A
CQ2B50-PSです。グリースは付属しませんので、別途 GR-S-010にて、10グラムのグリースパックをお求めください。
※各機種カタログの構造図ページに、交換部品表が掲載されています。
※各機種カタログの構造図ページに、交換部品表が掲載されています。
