SMC

ファインロックシリンダ複動・片ロッド CLJ2シリーズ

カタログ |

通常単価(税別): 25,712円～54,557円

税込単価: 28,283円～60,013円

通常出荷日：19日目

【特長】・ロック機構をコンパクトに内蔵し、シリンダの中間停止や非常停止・落下防止などに適しています・ロ...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

ワンタッチ管継手内蔵形エアシリンダ標準形複動片ロッド CM2シリーズ

通常価格(税別)： 4,767円 (税込価格：5,244円)

通常出荷日：9 日目～

よく一緒に見られています

SMC

エアシリンダ標準形複動片ロッド二次電池対応 25A-CG1シリーズ

通常価格(税別)： 6,283円 (税込価格：6,911円)

通常出荷日：19 日目

未確定：候補が990型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

基本形（B）CLJ2B16-□□- E／D／P

軸方向フート形（L）CLJ2L16-□□- E／D／P

ロッド側フランジ形（F）CLJ2F16-□□- E／D／P

2山クレビス形（D） CLJ2D16-□□- E／D／P

※2山クレビス形（D）にはクレビス用ピンと止め輪が同梱されます。

製品仕様

ヘッドカバーのポート位置（軸方向）

ヘッドカバーのポート位置（90°方向）

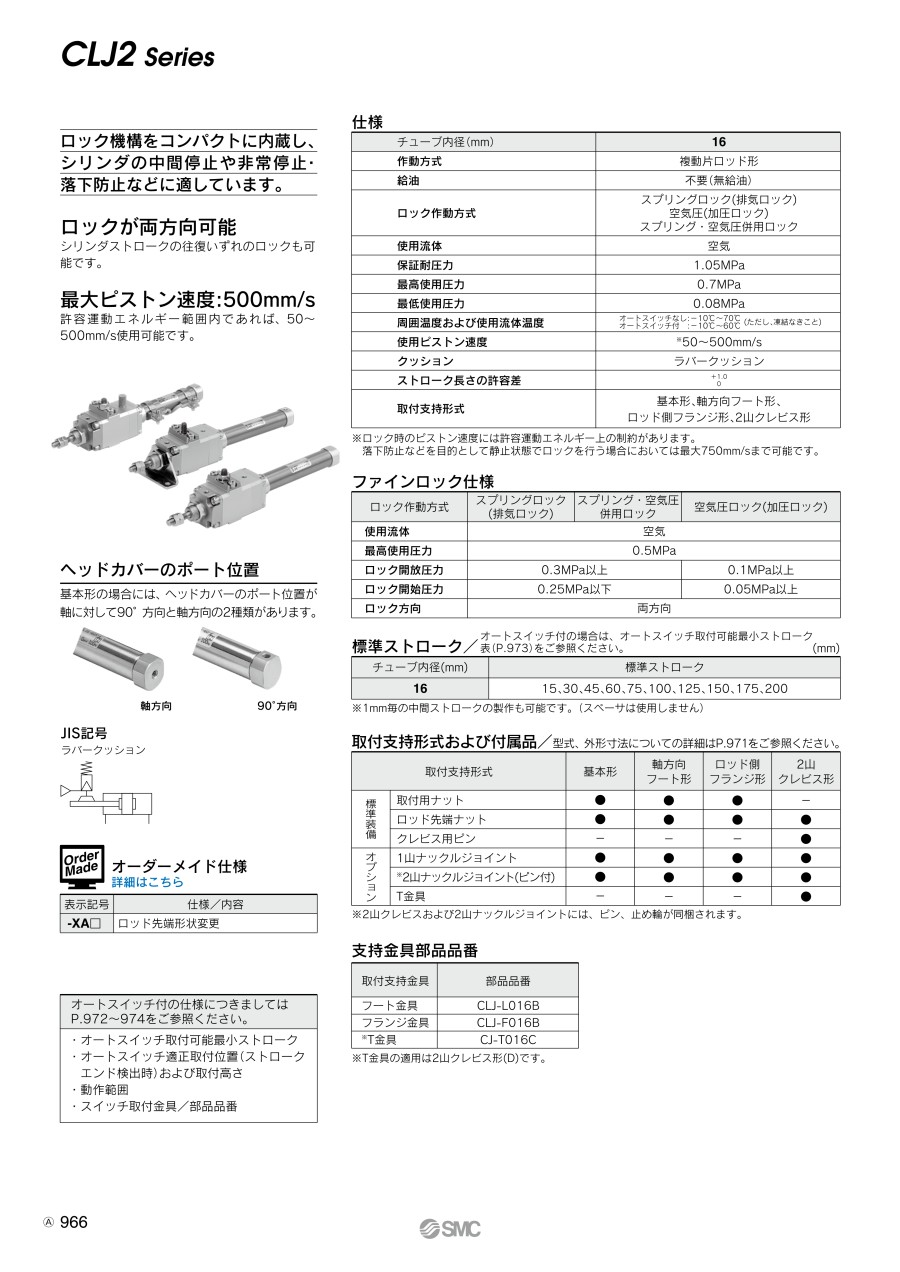

製品仕様

チューブ内径（mm）	16
作動方式	複動片ロッド形
給油	不要（無給油）
ロック作動方式	スプリングロック（排気ロック）空気圧（加圧ロック）スプリング・空気圧併用ロック
使用流体	空気
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低使用圧力	0.08MPa
周囲温度および使用流体温度	オートスイッチなし：-10～+70℃（ただし､凍結なきこと）オートスイッチ付：-10～+60℃ （ただし､凍結なきこと）
使用ピストン速度	^※50～500mm/s
クッション	ラバークッション
ストローク長さの許容差	0～+1.0
取付支持形式	基本形､軸方向フート形､ロッド側フランジ形､2山クレビス形

※ロック時のピストン速度には許容運動エネルギー上の制約があります。落下防止などを目的として静止状態でロックを行う場合においては最大750mm/sまで可能です。

製品仕様

ロック作動方式	スプリングロック（排気ロック）	空気圧ロック（加圧ロック）
使用流体	空気
最高使用圧力	0.5MPa
ロック開放圧力	0.3MPa以上	0.1MPa以上
ロック開始圧力	0.25MPa以下	0.05MPa以上
ロック方向	両方向

質量表

単位：g

チューブ内径（mm）		16
^※基準質量		320
15ストローク当りの割増質量		6.5
取付支持金具質量	軸方向フート形	27
	ロッド側フランジ形	21
	^※※2山クレビス形（ピン付）	10

※ 基準質量には、取付用ナット、ロッド先端ナットが含まれます。
※※ 2山クレビス形には取付用ナットは含まれません。

計算方法：（例）CLJ2L16-60

基準質量：320（φ16（直径16mm））
割増質量：6.5g／15ストローク
シリンダストローク：60ストローク

320+6.5/15×60+27=373g

停止精度（※制御系のバラツキは含みません。）

単位：mm

ロック方式	使用ピストン速度（mm/s）
ロック方式	50	100	300	500
スプリングロック（排気ロック）	±0.4	±0.5	±1.0	±2.0
空気圧ロック（加圧ロック）　スプリング・空気圧併用ロック	±0.2	±0.3	±0.5	±1.5

条件／負荷：2kg、電磁弁：ロックポート取り付け

構造図（※分解できません。）

スプリングロック（排気ロック）スプリング・空気圧併用ロック

空気圧ロック（加圧ロック）

番号	名称	材質	備考
1	ロッドカバー	アルミニウム合金	白色アルマイト
2	ヘッドカバー	アルミニウム合金	白色アルマイト
3	カバー A	炭素鋼	窒化､ニッケルクロームめっき
4	カバー B	アルミニウム合金	硬質アルマイト
5	カバー C	アルミニウム合金	硬質アルマイト
6	中間カバー	アルミニウム合金	硬質アルマイト
7	シリンダチューブ	ステンレス鋼	-
8	ピストンロッド	ステンレス鋼	硬質クロムめっき
9	ピストン	アルミニウム合金	クロメート
10	ブレーキピストン	炭素鋼	窒化
11	ブレーキアーム	炭素鋼	窒化
12	ブレーキシュー	特殊摩擦材	-
13	ローラ	炭素鋼	窒化
14	ピン	炭素鋼	熱処理
15	止め輪	炭素工具鋼	-
16	ブレーキスプリング	鋼線	亜鉛クロメート
17	ブッシュ A	軸受合金	-
18	ブッシュ B	軸受合金	-
19	手動ロック開放カム	クロムモリブデン鋼	窒化
20	カムガイド	炭素鋼	窒化､プラチナシルバ塗装
21	ロックナット	圧延鋼材	-
22	平座金	圧延鋼材	-
23	止め輪	炭素工具鋼	-
24	六角穴付ボルト	クロムモリブデン鋼	-
25	バネ座金	鋼線	-
26	六角穴付ボルト	クロムモリブデン鋼	-
27	バネ座金	鋼線	-
28	六角穴付ボルト	クロムモリブデン鋼	-
29	バネ座金	鋼線	-
30	サイレンサ	ブロンズ	Eタイプのみ使用
31	ダンパ	ウレタン	-
32	ウエアリング	樹脂	-
33	取付用ナット	黄銅	-
34	ロッド先端ナット	圧延鋼材	-
35	ピストンパッキン	NBR	-
36	ロッドパッキンA	NBR	-
37	ロッドパッキンB	NBR	-
38	ブレーキピストンパッキン	NBR	-
39	シリンダチューブガスケット	NBR	-
40	中間カバーガスケット	NBR	-
41	カムガスケット	NBR	-
42	ピストンガスケット	NBR	-

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

注意・禁止事項

保持力（最大静荷重）とは、無負荷のときにロック状態にしてから、振動や衝撃を伴わない静荷重を保持できる最大能力を示し、常用的に保持できる荷重を示すものではありません。ご使用時（選定時）は下記の点にご注意ください。
保持力を超えてスリップさせた場合は、ブレーキシューがダメージをうけ保持力が減少したり、寿命が短くなる場合があります。
落下防止などロック時に運動エネルギーをともなわない条件でご使用される負荷荷重の上限は、保持力の35%以内としてください。
ロック状態から、衝撃を伴う荷重での使用は避けてください。

※上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

...

型番

CDLJ2B16-15-E-M9BWL-C

CDLJ2B16-15-E-M9N

CDLJ2B16-15-E-M9PSDPC

CDLJ2B16-20-E-M9BWL-C

ストローク L

(mm)

周囲温度

(℃)

仕様

ヘッドカバーのポート位置

取付支持形式

ロック作動方式

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

オートスイッチ取付金具

最小発注数量

10	-10～70	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	オートスイッチなし	なし	なし	なし	なし	1個
10	-10～70	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	オートスイッチなし	なし	なし	なし	なし	1個
15	-10～70	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	オートスイッチなし	なし	なし	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	A93	3	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	C73	0.5	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	C73	0.5	1	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	H7B	3	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	M9B	1	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	M9BW	3	1	なし	なし	1個
15	-10～70	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	オートスイッチなし	なし	なし	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	C73	3	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	C73	0.5	1	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	H7B	0.5	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	H7B	3	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	H7BW	3	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	M9BV	0.5	2	なし	あり	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	M9BW	0.5	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	M9BW	3	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	M9BW	3	2	なし	あり	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	M9N	0.5	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	M9P	0.5	2	M12-4ピンプラグコネクタ	なし	1個
15	-10～70	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	オートスイッチなし	なし	なし	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	A90	0.5	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	C73	0.5	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	C73C	0.5	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	H7A1	3	1	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	H7BW	0.5	1	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	H7NW	3	1	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	M9B	3	2	なし	なし	1個
15	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	M9NW	3	2	なし	なし	1個
15	-10～70	磁石内蔵	軸方向	基本形	スプリングロック（排気ロック）	オートスイッチなし	なし	なし	なし	なし	1個
20	-10～70	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	オートスイッチなし	なし	なし	なし	なし	1個
20	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	H7BA	3	2	なし	なし	1個
20	-10～70	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	オートスイッチなし	なし	なし	なし	なし	1個
20	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	M9BW	3	2	なし	なし	1個
20	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	M9BW	3	2	なし	あり	1個
25	-10～70	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	オートスイッチなし	なし	なし	なし	なし	1個
25	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	H7A1	0.5	2	なし	なし	1個
25	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	M9B	0.5	2	なし	なし	1個
30	-10～70	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	オートスイッチなし	なし	なし	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	A93	3	2	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	H7A1	3	1	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	H7B	0.5	2	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	H7BA	3	2	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	M9BW	0.5	1	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	M9N	0.5	2	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリング・空気圧併用ロック	M9P	0.5	2	なし	なし	1個
30	-10～70	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	オートスイッチなし	なし	なし	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	C73	0.5	2	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	C73	3	2	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	H7A1	0.5	2	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	H7A1	3	2	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	H7NW	3	2	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	スプリングロック（排気ロック）	M9N	0.5	2	なし	なし	1個
30	-10～70	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	オートスイッチなし	なし	なし	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	A93	3	1	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	A93	5	2	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	A93	5	1	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	C73	3	2	なし	なし	1個
30	-10～60	磁石内蔵	軸に対し90°	基本形	空気圧ロック（加圧ロック）	C73	0.5	1	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

26,179円 ( 28,797円 )	19日目
26,180円 ( 28,798円 )	19日目
26,179円 ( 28,797円 )	19日目
29,921円 ( 32,913円 )	19日目
30,106円 ( 33,117円 )	19日目
27,909円 ( 30,700円 )	19日目
32,538円 ( 35,792円 )	19日目
35,290円 ( 38,819円 )	19日目
32,478円 ( 35,726円 )	19日目
26,179円 ( 28,797円 )	19日目
30,668円 ( 33,735円 )	19日目
27,909円 ( 30,700円 )	19日目
31,976円 ( 35,174円 )	19日目
32,538円 ( 35,792円 )	19日目
34,127円 ( 37,540円 )	19日目
34,433円 ( 37,876円 )	19日目
31,695円 ( 34,865円 )	19日目
32,256円 ( 35,482円 )	19日目
32,256円 ( 35,482円 )	19日目
31,417円 ( 34,559円 )	19日目
35,156円 ( 38,672円 )	19日目
26,179円 ( 28,797円 )	19日目
28,235円 ( 31,059円 )	19日目
30,106円 ( 33,117円 )	19日目
31,229円 ( 34,352円 )	19日目
29,171円 ( 32,088円 )	19日目
29,638円 ( 32,602円 )	19日目
29,920円 ( 32,912円 )	19日目
31,790円 ( 34,969円 )	19日目
32,256円 ( 35,482円 )	19日目
29,052円 ( 31,957円 )	19日目
28,228円 ( 31,051円 )	19日目
35,530円 ( 39,083円 )	19日目
26,180円 ( 28,798円 )	19日目
34,742円 ( 38,216円 )	19日目
34,742円 ( 38,216円 )	19日目
26,180円 ( 28,798円 )	19日目
32,071円 ( 35,278円 )	19日目
34,968円 ( 38,465円 )	19日目
26,179円 ( 28,797円 )	19日目
29,920円 ( 32,912円 )	19日目
29,171円 ( 32,088円 )	19日目
31,976円 ( 35,174円 )	19日目
35,530円 ( 39,083円 )	19日目
28,711円 ( 31,582円 )	19日目
31,416円 ( 34,558円 )	19日目
31,416円 ( 34,558円 )	19日目
26,179円 ( 28,797円 )	19日目
30,106円 ( 33,117円 )	19日目
30,668円 ( 33,735円 )	19日目
32,071円 ( 35,278円 )	19日目
32,631円 ( 35,894円 )	19日目
34,127円 ( 37,540円 )	19日目
31,417円 ( 34,559円 )	19日目
26,179円 ( 28,797円 )	19日目
27,824円 ( 30,606円 )	19日目
33,841円 ( 37,225円 )	19日目
28,103円 ( 30,913円 )	19日目
30,668円 ( 33,735円 )	19日目
27,909円 ( 30,700円 )	19日目

...

基本情報

基本情報

【特長】
・ロック機構をコンパクトに内蔵し、シリンダの中間停止や非常停止・落下防止などに適しています
・ロックが両方向可能
・シリンダストロークの往復いずれのロックも可能です
・許容運動エネルギー範囲内であれば、50～500mm/s使用可能です

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ガイド付シリンダファインロックシリンダ内蔵コンパクトタイプ MLGCシリーズ
ガイド付シリンダです。ロック機構を内蔵したファインロックシリンダとガイドロッドをコンパクトに一体化しました。用途にあわせて比較検討可能です。
SMC
ロック付シリンダ複動・片ロッド CNGシリーズ
ロック付シリンダ：複動・片ロッドです。中間停止や非常停止・落下防止に適しています。用途にあわせて比較検討可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ファインロックシリンダ複動・片ロッド CLJ2シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qロック付シリンダMWB/CNG/CNA2/CNS/MNB/MLGC/CLJ2/CLM2/CLG1/CL1シリーズで、推奨する空気圧回路を教えてください。

カタログの各シリーズに記載の製品個別注意事項［空気圧回路］をご参照ください。
シリンダロック停止後の再起動時や手動ロック開放時の飛出し動作防止のため、逆流機能付レギュレータにてピストン両側がバランスする回路をご使用ください。垂直取付以外に水平取付の場合でも、シリンダの出側と戻側の受圧面積差がありますので、逆流機能付レギュレータの使用をお勧めします。
ロック付シリンダ駆動用電磁弁には、プレッシャセンタか3方弁の2個使用をお勧めします。クローズドセンタは、エアバランスしない状態でシリンダが停止するため、停止位置が不安定になったり、シリンダ再起動の際に飛び出しが発生することがあり、推奨しておりません。

この商品を見た人は、こんな商品も見ています

	今見ている商品ファインロックシリンダ複動・片ロッド CLJ2シリーズ	エアシリンダ複動形 CJ1シリーズ	ISO規格準拠エアシリンダ標準形複動クッション付 CP96シリーズ Φ125	エンドロックシリンダ二次電池対応 25A-CBJ2シリーズ	エアシリンダ　パネルマウントタイプ　単動タイプ	小型冶具シリンダ MSI-105
メーカー	SMC	SMC	SMC	SMC	ミスミ	CHELIC（チェリック）
通常価格	25,712円-	1,646円 -	26,740円 -	9,690円 -	1,650円	1,416円
通常出荷日	19日目	在庫品1日目	6日目〜	19日目	在庫品1日目	在庫品1日目
種類	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ
シリンダ内径 D(φ)	16	4	125	16	6	10
シリンダ作動方式	複動	複動	複動	複動	単動タイプ	単動(押出し)
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	丸形	丸形	ブロック形	丸形	パネルマウントタイプ	角形
