スムースシリンダ CG1Yシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 4,261円～89,888円特別価格
- 税込単価
- 4,687円～98,877円特別価格
低速域でのスティックスリップ低減のエアシリンダ。【特長】・5mm/sでも安定作...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が3,733型番あります。

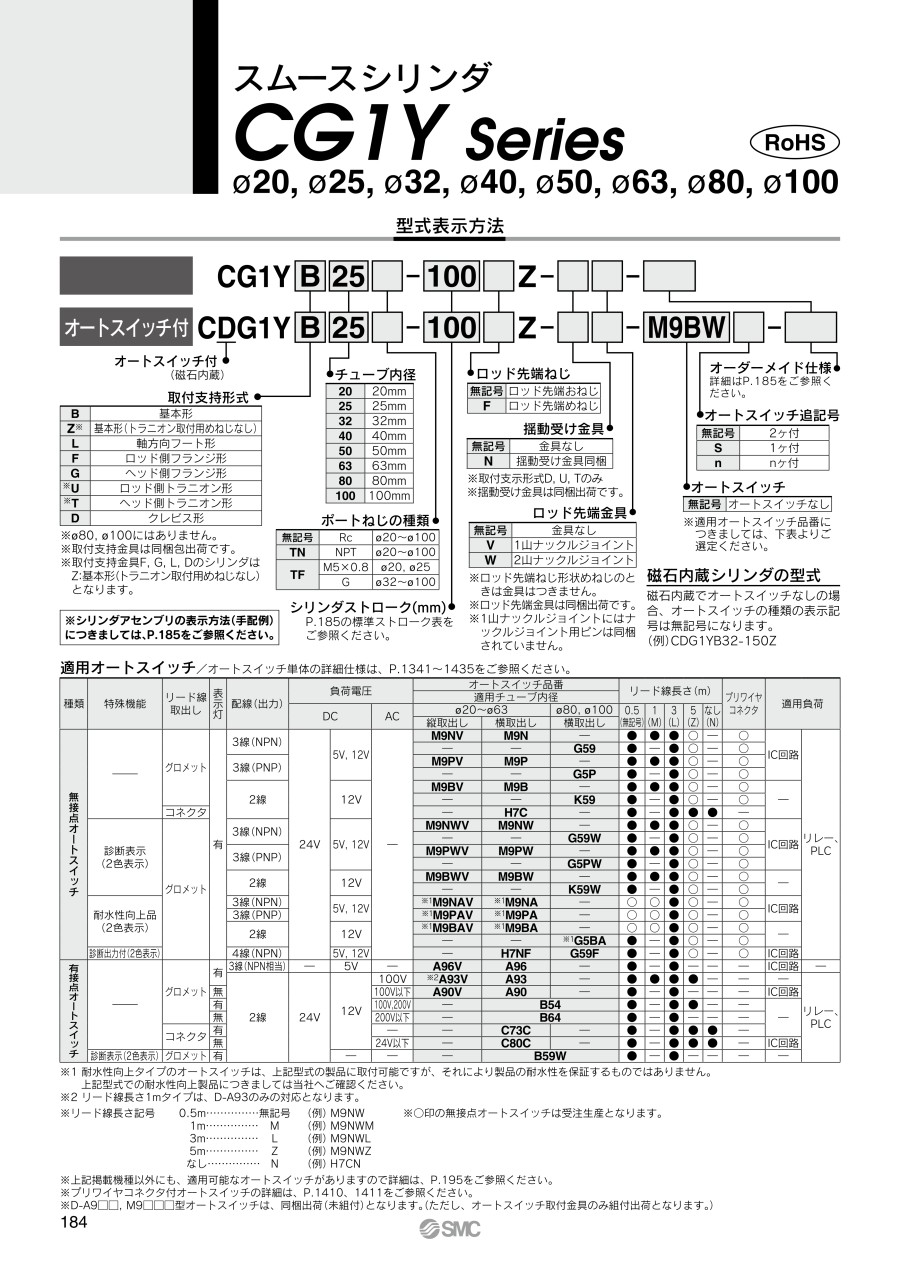

商品情報
外形図
単位：mm
基本形
CG1YB φ20～100（直径20～100mm）
取付支持金具付
軸方向フート形／CG1YL
ロッド側フランジ形／CG1YF
ヘッド側フランジ形／CG1YG
クレビス形／CG1YD
製品仕様
外観
ラバークッション図
| チューブ内径（mm） | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動形片ロッド | |||||||||
| 形式 | 無給油タイプ | |||||||||
| 使用流体 | 空気 | |||||||||
| 保証耐圧力 | 1.05MPa | |||||||||
| 最高使用圧力 | 0.7MPa | |||||||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（凍結なきこと） オートスイッチ付：-10～+60℃（凍結なきこと） | |||||||||
| 使用ピストン速度 | 5～500mm/s | |||||||||
| ストローク長さの許容差 | ～1,000（0～+1.4）mm、～1,500（0～+1.8）mm | |||||||||
| クッション | ラバークッション | |||||||||
| 取付支持形式 | 基本形、基本形（トラニオン取付用めねじなし）、軸方向フート形、ロッド側フランジ形、ヘッド側フランジ形、ロッド側トラニオン形、ヘッド側トラニオン形、クレビス形（ポート位置90°変更の場合に使用） | |||||||||
| 許容漏れ量 | 0.5L/min（ANR）以下 | |||||||||
| 許容運動エネルギー （J） | ラバークッション | ロッド先端おねじ | 0.28 | 0.41 | 0.66 | 1.20 | 2.00 | 3.40 | 5.90 | 9.90 |
| ロッド先端めねじ | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
- ※ φ80（直径80mm）、φ100（直径100mm）にはロッド側トラニオン形、ヘッド側トラニオン形はありません。
- ※ φ20～63（直径20～63mm）のフート形、フランジ形、クレビス形には、トラニオン取付用めねじはありません。
- ※ 許容運動エネルギーを超えないようご使用ください。
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
規格表
基本形
| チューブ内径 （mm） | ストローク範囲 （mm） | A | AL | B1 | C | D | E | F | H | H1 | I | J | K | KA | MM | NA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ～1,500 | 18 | 15.5 | 13 | 14 | 8 | 12 | 2 | 35 | 5 | 26 | M4×0.7深7 | 5 | 6 | M8×1.25 | 24 |
| 25 | 22 | 19.5 | 17 | 16.5 | 10 | 14 | 2 | 40 | 6 | 31 | M5×0.8深7.5 | 5.5 | 8 | M10×1.25 | 29 | |
| 32 | 22 | 19.5 | 17 | 20 | 12 | 18 | 2 | 40 | 6 | 38 | M5×0.8深8 | 5.5 | 10 | M10×1.25 | 35.5 | |
| 40 | 30 | 27 | 19 | 26 | 16 | 25 | 2 | 50 | 8 | 47 | M6×1深12 | 6 | 14 | M14×1.5 | 44 | |
| 50 | 35 | 32 | 27 | 32 | 20 | 30 | 2 | 58 | 11 | 58 | M8×1.25深16 | 7 | 18 | M18×1.5 | 55 | |
| 63 | 35 | 32 | 27 | 38 | 20 | 32 | 2 | 58 | 11 | 72 | M10×1.5深16 | 7 | 18 | M18×1.5 | 69 | |
| 80 | 40 | 37 | 32 | 50 | 25 | 40 | 3 | 71 | 13 | 89 | M10×1.5深22 | 10 | 22 | M22×1.5 | 86 | |
| 100 | 40 | 37 | 41 | 60 | 30 | 50 | 3 | 71 | 16 | 110 | M12×1.75深22 | 10 | 26 | M26×1.5 | 106 |
注意・禁止事項
使用上のご注意
警告
- 1.所定のシリンダ速度以内でご使用ください。シリンダ、パッキンの破損につながります。
- 2.片側固定、片側自由の取付（基本形、フランジ形）状態で作動させた場合、ストローク端で発生する振動により曲げモーメントがシリンダに働き、シリンダを損傷させる場合があります。このような場合は、シリンダ本体の振動を抑える支持金具を設置していただくか、ストローク端でシリンダ本体が振動しない状態までピストン速度を下げてご使用ください。
注意
- 1.クレビス金具用取付ボルトは下記適正締付トルクで行ってください。
φ20（直径20mm）：1.5N・m、φ25～32（直径25～32mm）：2.9N・m、φ40（直径40mm）：4.9N・m、φ50（直径50mm）：11.8N・m、φ63～80（直径63～80mm）：24.5N・m、φ100（直径100mm）：42.2N・m
※上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,540円 ( 4,994円 ) | 19日目 |
6,077円 ( 6,685円 ) | 19日目 |
9,776円 ( 10,754円 ) | 19日目 |
5,269円 ( 5,796円 ) | 19日目 |
4,769円 ( 5,246円 ) | 19日目 |
4,767円 ( 5,244円 ) | 19日目 |
5,119円 ( 5,631円 ) | 19日目 |
4,767円 ( 5,244円 ) | 19日目 |
8,134円 ( 8,947円 ) | 19日目 |
8,694円 ( 9,563円 ) | 19日目 |
6,318円 ( 6,950円 ) | 19日目 |
8,882円 ( 9,770円 ) | 19日目 |
9,443円 ( 10,387円 ) | 19日目 |
15,804円 ( 17,384円 ) | 19日目 |
10,564円 ( 11,620円 ) | 19日目 |
10,472円 ( 11,519円 ) | 19日目 |
11,032円 ( 12,135円 ) | 19日目 |
11,032円 ( 12,135円 ) | 19日目 |
5,009円 ( 5,510円 ) | 19日目 |
10,806円 ( 11,887円 ) | 19日目 |
8,376円 ( 9,214円 ) | 19日目 |
5,516円 ( 6,068円 ) | 19日目 |
5,009円 ( 5,510円 ) | 19日目 |
8,936円 ( 9,830円 ) | 19日目 |
11,900円 ( 13,090円 ) | 19日目 |
9,684円 ( 10,652円 ) | 19日目 |
12,537円 ( 13,791円 ) | 19日目 |
12,677円 ( 13,945円 ) | 19日目 |
10,806円 ( 11,887円 ) | 19日目 |
7,768円 ( 8,545円 ) | 19日目 |
13,135円 ( 14,449円 ) | 19日目 |
16,528円 ( 18,181円 ) | 19日目 |
11,273円 ( 12,400円 ) | 19日目 |
5,234円 ( 5,757円 ) | 19日目 |
13,249円 ( 14,574円 ) | 19日目 |
5,234円 ( 5,757円 ) | 19日目 |
13,652円 ( 15,017円 ) | 19日目 |
5,234円 ( 5,757円 ) | 19日目 |
9,163円 ( 10,079円 ) | 19日目 |
7,067円 ( 7,774円 ) | 19日目 |
10,696円 ( 11,766円 ) | 19日目 |
10,856円 ( 11,942円 ) | 19日目 |
7,434円 ( 8,177円 ) | 19日目 |
14,213円 ( 15,634円 ) | 19日目 |
10,472円 ( 11,519円 ) | 19日目 |
11,032円 ( 12,135円 ) | 19日目 |
14,070円 ( 15,477円 ) | 19日目 |
7,994円 ( 8,793円 ) | 19日目 |
11,780円 ( 12,958円 ) | 19日目 |
10,939円 ( 12,033円 ) | 19日目 |
8,235円 ( 9,059円 ) | 19日目 |
6,712円 ( 7,383円 ) | 19日目 |
11,273円 ( 12,400円 ) | 19日目 |
9,955円 ( 10,951円 ) | 19日目 |
5,475円 ( 6,023円 ) | 19日目 |
8,841円 ( 9,725円 ) | 19日目 |
7,293円 ( 8,022円 ) | 19日目 |
8,936円 ( 9,830円 ) | 19日目 |
8,234円 ( 9,057円 ) | 19日目 |
11,180円 ( 12,298円 ) | 19日目 |
詳細情報
基本情報
低速域でのスティックスリップ低減のエアシリンダ。
【特長】
・5mm/sでも安定作動を実現（JIS B8377準拠）
・両方向作動でも低摺動を実現
・軽量・機能向上（標準品と同等の新構造）
・標準品と取付互換
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
スムースシリンダ CG1Yシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q低摩擦シリンダ：CG1Qシリーズの置換え機種が、CG1Y-Zシリーズと聞きました。違いは何でしょうか？
A
旧タイプのCG1□Qシリーズは、パッキン形状の関係で低摩擦作動に方向性があり、低摩擦方向の品番指示が必要でした。スムースシリンダ：CG1Y-Zシリーズは、標準で両方向が低摩擦作動となりました。
CG1QとＣＧ１Ｙ-Zの取付寸法は同じです。
注）CG1Qシリーズは2013年9月に生産終了し、現行品はCG1Y-Zシリーズになります。
CG1QとＣＧ１Ｙ-Zの取付寸法は同じです。
注）CG1Qシリーズは2013年9月に生産終了し、現行品はCG1Y-Zシリーズになります。
QCG1のø50軸方向フート金具：CG-L050を1個で発注したが、フート金具が１個で納入された。
両側の1セットの意味で、フート金具2個が納入されないのですか？
両側の1セットの意味で、フート金具2個が納入されないのですか？
A
軸方向フート金具だけは、シリンダ1台分の場合の数量は2個でご発注ください。
その他の取付け金具は数量1個で結構です。
その他の取付け金具は数量1個で結構です。
QCG1シリーズの二山ナックルジョイント（ロッド先端金具）の品番は？
A
CG1カタログの「付属金具寸法」のページに、二山ナックルジョイント（Y-G□）が記載されています。
下記に「付属金具寸法」のページより、二山ナックルジョイントを抜粋しましたので、ご確認ください。
品番Y－G□で、ナックル用ピンと止め輪が付属します。
下記に「付属金具寸法」のページより、二山ナックルジョイントを抜粋しましたので、ご確認ください。
品番Y－G□で、ナックル用ピンと止め輪が付属します。
