スムースシリンダ 複動 片ロッド CJ2Yシリーズ
- 通常単価(税別)
- 2,250円～18,935円
- 税込単価
- 2,475円～20,829円
低速域でのスティックスリップ低減のエアシリンダ。【特長】・5mm/sでも安定作...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。

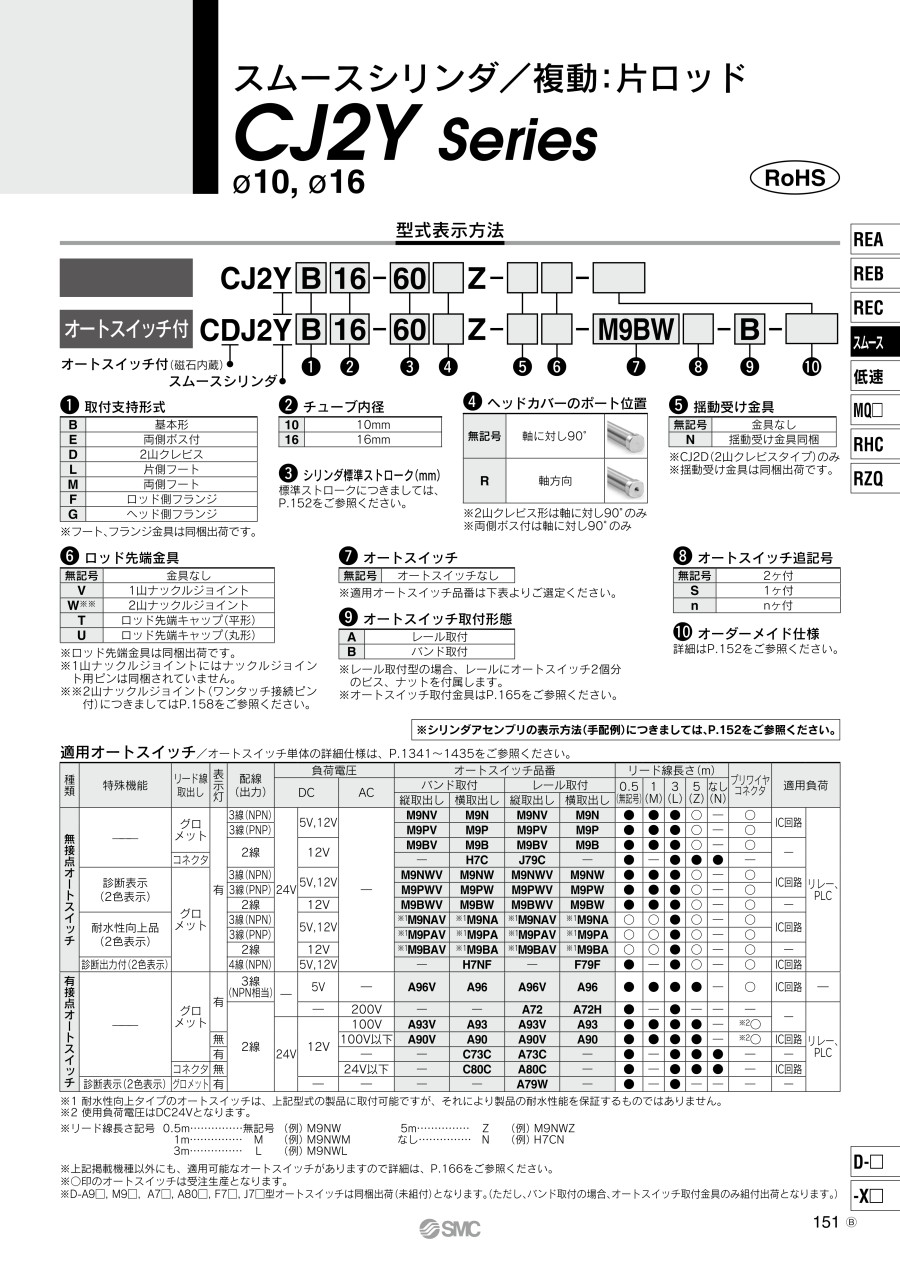

未確定：候補が174型番あります。
商品情報
外形図
単位：mm
基本形（B）
ヘッドカバーポート位置／軸方向（R）の場合
※シリンダ全長は変わりません。
片側フート（L）
ヘッドカバーポート位置／軸方向（R）の場合
※シリンダ全長は変わりません。
両側フート（M）

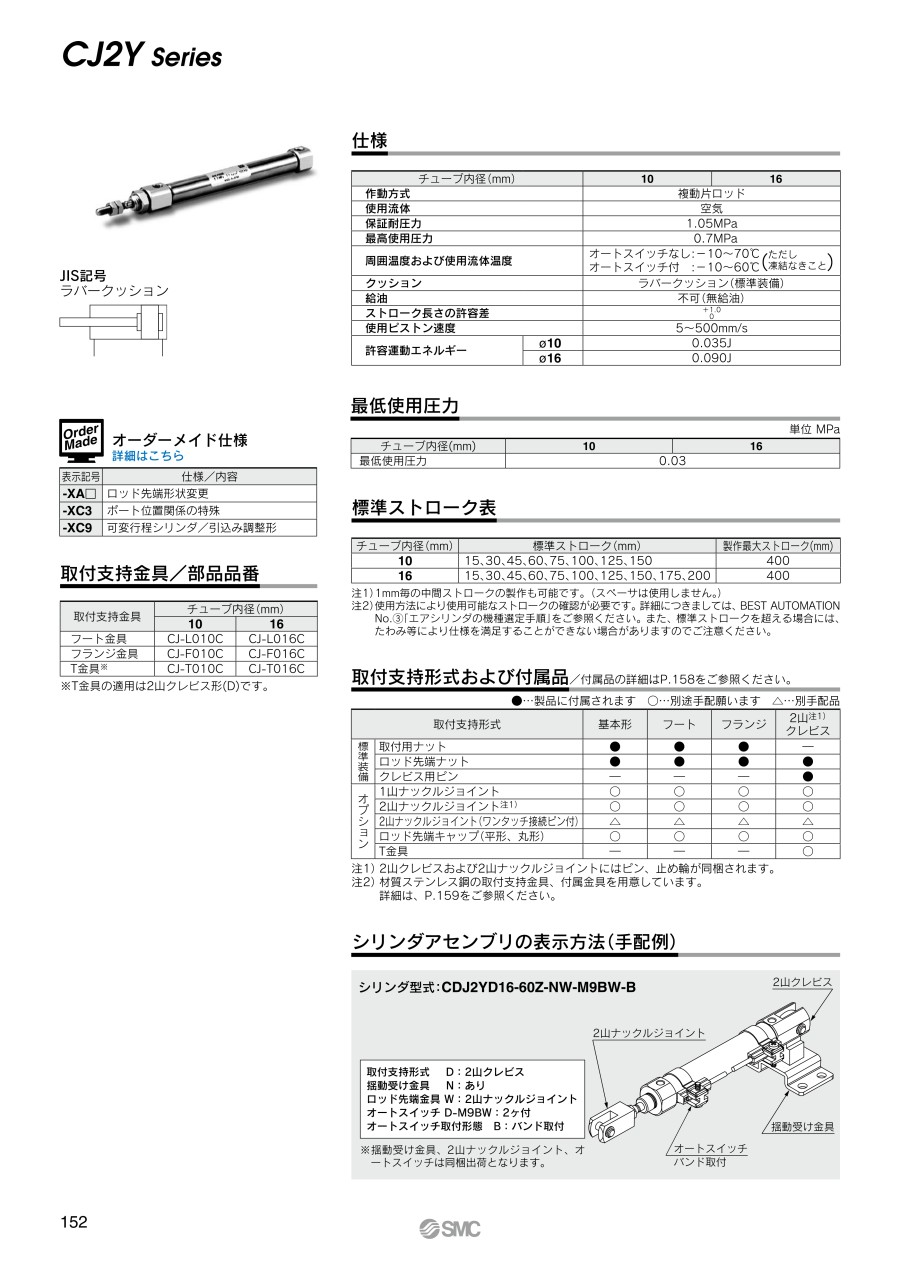

製品仕様
ラバークッション図
| チューブ内径（mm） | 10 | 16 | |
|---|---|---|---|
| 作動方式 | 複動片ロッド | ||
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.05MPa | ||
| 最高使用圧力 | 0.7MPa | ||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（ただし凍結なきこと） オートスイッチ付：-10～+60℃（ただし凍結なきこと） | ||
| クッション | ラバークッション（標準装備） | ||
| 給油 | 不可（無給油） | ||
| ストローク長さの許容差 | 0～+1.0 | ||
| 使用ピストン速度 | 5～500mm/s | ||
| 許容運動エネルギー | φ10（直径10mm） | 0.035J | |
| φ16（直径16mm） | 0.090J | ||
標準ストローク表
| チューブ内径（mm） | 標準ストローク（mm） | 製作最大ストローク（mm） |
|---|---|---|
| 10 | 15、30、45、60、75、100、125、150 | 400 |
| 16 | 15、30、45、60、75、100、125、150、175、200 | 400 |
※使用方法により使用可能なストロークの確認が必要です。また、標準ストロークを超える場合には、たわみ等により仕様を満足することができない場合がありますのでご注意ください。
質量表
単位：g
| チューブ内径（mm） | 10 | 16 | |
|---|---|---|---|
| 基準質量 （0ストローク時） | 基本形 | 22 | 46 |
| 軸方向配管 | 22 | 46 | |
| 2山クレビス（クレビスピンを含む） | 24 | 54 | |
| ヘッド側ボス付 | 23 | 48 | |
| 15ストローク当りの割増質量 | 4 | 7 | |
| 取付支持金具質量 | 片側フート | 8 | 25 |
| 両側フート | 16 | 50 | |
| ロッド側フランジ | 5 | 13 | |
| ヘッド側フランジ | 5 | 13 | |
| 付属金具 | 1山ナックルジョイント | 17 | 23 |
| 2山ナックルジョイント（ナックルピンを含む） | 25 | 21 | |
| 2山ナックルジョイント（ワンタッチ接続ピン付） | 26 | 22 | |
| ロッド先端キャップ（平形） | 1 | 2 | |
| ロッド先端キャップ（丸形） | 1 | 2 | |
| T金具 | 32 | 50 | |
※基準質量には、取付用ナット、ロッド先端ナットを含みます。
注）2山クレビスには取付用ナットを含みません。
計算方法（例）CJ2YL10-45Z
- 基準質量：22（φ10（直径10mm））
- 割増質量：4/15ストローク
- シリンダストローク：45ストローク
- 取付支持金具質量：8（軸方向フート形）
22+4/15×45+8=42g
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
■オーダーメイド仕様：ポート位置関係の特殊の詳細は下記をご参照下さい。
規格表
単位：mm
基本形（B）
| チューブ内径 | A | B | C | D | F | GA | GB | H | MM | NA | NB | NDh8 | NN | S | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 12 | 14 | 4 | 8 | 8 | 5 | 28 | M4×0.7 | 12.5 | 9.5 | 8（-0.022～0） | M8×1.0 | 46 | 74 |
| 16 | 15 | 18.3 | 20 | 5 | 8 | 8 | 5 | 28 | M5×0.8 | 12.5 | 9.5 | 10（-0.022～0） | M10×1.0 | 47 | 75 |
片側フート（L）
| チューブ内径 | A | B | C | D | F | GA | GB | H | LB | LC | LH | LT |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 12 | 14 | 4 | 8 | 8 | 5 | 28 | 15 | 4.5 | 9 | 1.6 |
| 16 | 15 | 18.3 | 20 | 5 | 8 | 8 | 5 | 28 | 23 | 5.5 | 14 | 2.3 |
| チューブ内径 | LX | LY | LZ | MM | NA | NB | NN | S | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 24 | 16.5 | 32 | M4×0.7 | 12.5 | 9.5 | M8×1.0 | 46 | 5 | 7 | 74 |
| 16 | 33 | 25 | 42 | M5×0.8 | 12.5 | 9.5 | M10×1.0 | 47 | 6 | 9 | 75 |
両側フート（M）
| チューブ内径 | A | D | F | GA | GB | H | LB | LC | LH | LS | LT | LX | LY | LZ | MM | NA | NB | NN | S | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 4 | 8 | 8 | 5 | 28 | 15 | 4.5 | 9 | 60 | 1.6 | 24 | 16.5 | 32 | M4×0.7 | 12.5 | 9.5 | M8×1.0 | 46 | 5 | 7 | 86 |
| 16 | 15 | 5 | 8 | 8 | 5 | 28 | 23 | 5.5 | 14 | 65 | 2.3 | 33 | 25 | 42 | M5×0.8 | 12.5 | 9.5 | M10×1.0 | 47 | 6 | 9 | 90 |
注意・禁止事項
注意・禁止事項
| チューブ内径（mm） | 取付ねじ部適正締付トルク（N・m） （取付用ナット締付トルク） |
|---|---|
| 10 | 3.0～3.2 |
| 16 | 5.4～5.9 |
- 1.取付の際には、ロッドカバーを固定し取付ナットに適切な締付力を与えるか、または、ロッドカバー本体に適切な締付力を与えて締結するようにしてください。ヘッドカバーを固定したり、ヘッドカバー本体で締付けるとカバーが回転し、ずれを生じることがあります。
- 2.取付ねじ部適正締付トルクは左記表の範囲内にて行ってください。取付ねじ部にはロックタイト（No.242青色）を塗布してください。
- 3.ナックル用ピン、クレビス用ピン止め輪の取付取外しは適正なプライヤ（C形止め輪取付工具）にて行ってください。特に、φ10（直径10mm）用につきましては超極細用プライヤを使用してください。
- 4.オートスイッチ取付レールの場合、取付られているレールは取外さないでください。取付ねじがシリンダ内に貫通していますのでエア漏れの原因となります。
※上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,955円 ( 3,251円 ) | 9日目 |
9,516円 ( 10,468円 ) | 9日目 |
8,927円 ( 9,820円 ) | 9日目 |
2,717円 ( 2,989円 ) | 6日目 |
5,009円 ( 5,510円 ) | 6日目 |
8,781円 ( 9,659円 ) | 9日目 |
6,502円 ( 7,152円 ) | 6日目 |
4,125円 ( 4,538円 ) | 6日目 |
2,762円 ( 3,038円 ) | 6日目 |
7,251円 ( 7,976円 ) | 6日目 |
8,277円 ( 9,105円 ) | 6日目 |
5,573円 ( 6,130円 ) | 6日目 |
3,046円 ( 3,351円 ) | 9日目 |
3,046円 ( 3,351円 ) | 6日目 |
8,094円 ( 8,903円 ) | 6日目 |
8,655円 ( 9,521円 ) | 6日目 |
8,673円 ( 9,540円 ) | 9日目 |
8,608円 ( 9,469円 ) | 9日目 |
3,174円 ( 3,491円 ) | 11日目 |
3,185円 ( 3,504円 ) | 6日目 |
10,005円 ( 11,006円 ) | 9日目 |
5,853円 ( 6,438円 ) | 9日目 |
8,432円 ( 9,275円 ) | 19日目 |
5,286円 ( 5,815円 ) | 6日目 |
3,740円 ( 4,114円 ) | 6日目 |
8,893円 ( 9,782円 ) | 6日目 |
4,026円 ( 4,429円 ) | 6日目 |
13,283円 ( 14,611円 ) | 6日目 |
10,638円 ( 11,702円 ) | 6日目 |
4,317円 ( 4,749円 ) | 9日目 |
4,210円 ( 4,631円 ) | 6日目 |
9,258円 ( 10,184円 ) | 6日目 |
10,288円 ( 11,317円 ) | 6日目 |
9,445円 ( 10,390円 ) | 6日目 |
5,656円 ( 6,222円 ) | 9日目 |
3,497円 ( 3,847円 ) | 9日目 |
9,438円 ( 10,382円 ) | 9日目 |
3,861円 ( 4,247円 ) | 9日目 |
10,547円 ( 11,602円 ) | 9日目 |
3,282円 ( 3,610円 ) | 6日目 |
11,233円 ( 12,356円 ) | 9日目 |
6,642円 ( 7,306円 ) | 9日目 |
8,799円 ( 9,679円 ) | 6日目 |
7,204円 ( 7,924円 ) | 6日目 |
3,464円 ( 3,810円 ) | 6日目 |
4,253円 ( 4,678円 ) | 9日目 |
8,361円 ( 9,197円 ) | 9日目 |
3,719円 ( 4,091円 ) | 6日目 |
9,584円 ( 10,542円 ) | 6日目 |
9,889円 ( 10,878円 ) | 9日目 |
3,704円 ( 4,074円 ) | 6日目 |
9,593円 ( 10,552円 ) | 6日目 |
9,678円 ( 10,646円 ) | 9日目 |
8,341円 ( 9,175円 ) | 9日目 |
4,070円 ( 4,477円 ) | 6日目 |
11,883円 ( 13,071円 ) | 9日目 |
5,272円 ( 5,799円 ) | 9日目 |
5,261円 ( 5,787円 ) | 11日目 |
4,632円 ( 5,095円 ) | 6日目 |
10,242円 ( 11,266円 ) | 6日目 |
詳細情報
基本情報
低速域でのスティックスリップ低減のエアシリンダ。
【特長】
・5mm/sでも安定作動を実現（JIS B8377準拠）
・両方向作動でも低摺動を実現
・軽量・機能向上（標準品と同等の新構造）
・標準品と取付互換
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
エアシリンダ標準形:複動・片ロッド/CJ2シリーズ
エアシリンダ／標準形：複動・片ロッドです。押し引きとも空気で操作をする際に使用します。チューブ内径の小さいサイズをお探しの場合はご検討ください。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
スムースシリンダ 複動 片ロッド CJ2Yシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QCJ2シリーズで、低速域で使用できるシリーズはありますか？
A
CJ2シリーズでは、二機種のシリーズと二種類のオーダーメイドをご案内します。
速度領域や摺動抵抗の違いがあります。
速度領域はそれぞれ、CJ2Xシリーズ（φ10、φ16）：1～300㎜/s、CJ2Yシリーズ（φ10、φ16）：5～500㎜/s、CJ2-XB9（φ6、φ10、φ16）：10～50㎜/s、CJ2-XB13（φ6）：5～50㎜/s となります。
速度領域や摺動抵抗の違いがあります。
速度領域はそれぞれ、CJ2Xシリーズ（φ10、φ16）：1～300㎜/s、CJ2Yシリーズ（φ10、φ16）：5～500㎜/s、CJ2-XB9（φ6、φ10、φ16）：10～50㎜/s、CJ2-XB13（φ6）：5～50㎜/s となります。
QCJ2シリーズでオートスイッチ付き品番：CDJ2D16-60Z-M9Nで発注したら、二つの品番：CDJ2D16-60Z-M9N-AかCDJ2D16-60Z-M9N-Bのどちらになるか確認がありました。この「-A」と「-B」の品番の違いは何ですか？
A
CJ2シリーズは、レール取付が「-A」・バンド取付が「-B」と品番末尾に追記することで、オートスイッチの取付形態を識別できるようにしています。
オートスイッチD-M9Nが、レール取付かバンド取付かを指示お願いします。
旧CJ2シリーズは、レール取付かバンド取付かで、オートスイッチの品番が異なりました。
CJ2シリーズの後期から現行のCJ2-Zシリーズでは、小型オートスイッチ：［D-A9∗］［D-M9∗］は、レール取付・バンド取付のどちらにも対応できるようになっています。
注）チューブ内径φ6は、バンド取付のみです。CDJ2の品番末尾に「-B」を付けてください
オートスイッチD-M9Nが、レール取付かバンド取付かを指示お願いします。
旧CJ2シリーズは、レール取付かバンド取付かで、オートスイッチの品番が異なりました。
CJ2シリーズの後期から現行のCJ2-Zシリーズでは、小型オートスイッチ：［D-A9∗］［D-M9∗］は、レール取付・バンド取付のどちらにも対応できるようになっています。
注）チューブ内径φ6は、バンド取付のみです。CDJ2の品番末尾に「-B」を付けてください
QCJ2シリーズの２山クレビス金具の品番を教えてください。金具なしのシリンダに組み付けしたい。
A
CJ2シリーズの2山クレビスタイプは、クレビス金具がヘッドカバーと一体になっているため、後付けすることができません。取付支持型式が2山クレビス形のシリンダ品番にて、ご発注をお願いします。
