ピンシリンダ 複動・片ロッド CJP2シリーズ
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 2,198円～16,348円特別価格
- 税込単価
- 2,418円～17,983円特別価格
チューブ内径Φ4（5mmストローク）でもオートスイッチ2ヶ取付可能。【20-シ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が3,902型番あります。
商品情報
外形図
基本形 φ4（直径4mm）
単位：mm
標準形／CJP2B4
ロッド先端ねじなしの場合 （CJP2B4）
磁石内蔵／CDJP2B4
ロッド先端ねじなしの場合（CDJP2B4）
基本形 φ6～16（直径6～16mm）
標準形／CJP2B6～16
ロッド先端ねじなしの場合（CJP2B6～16）
磁石内蔵／CDJP2B6～16
ロッド先端ねじなしの場合（CDJP2B6～16）

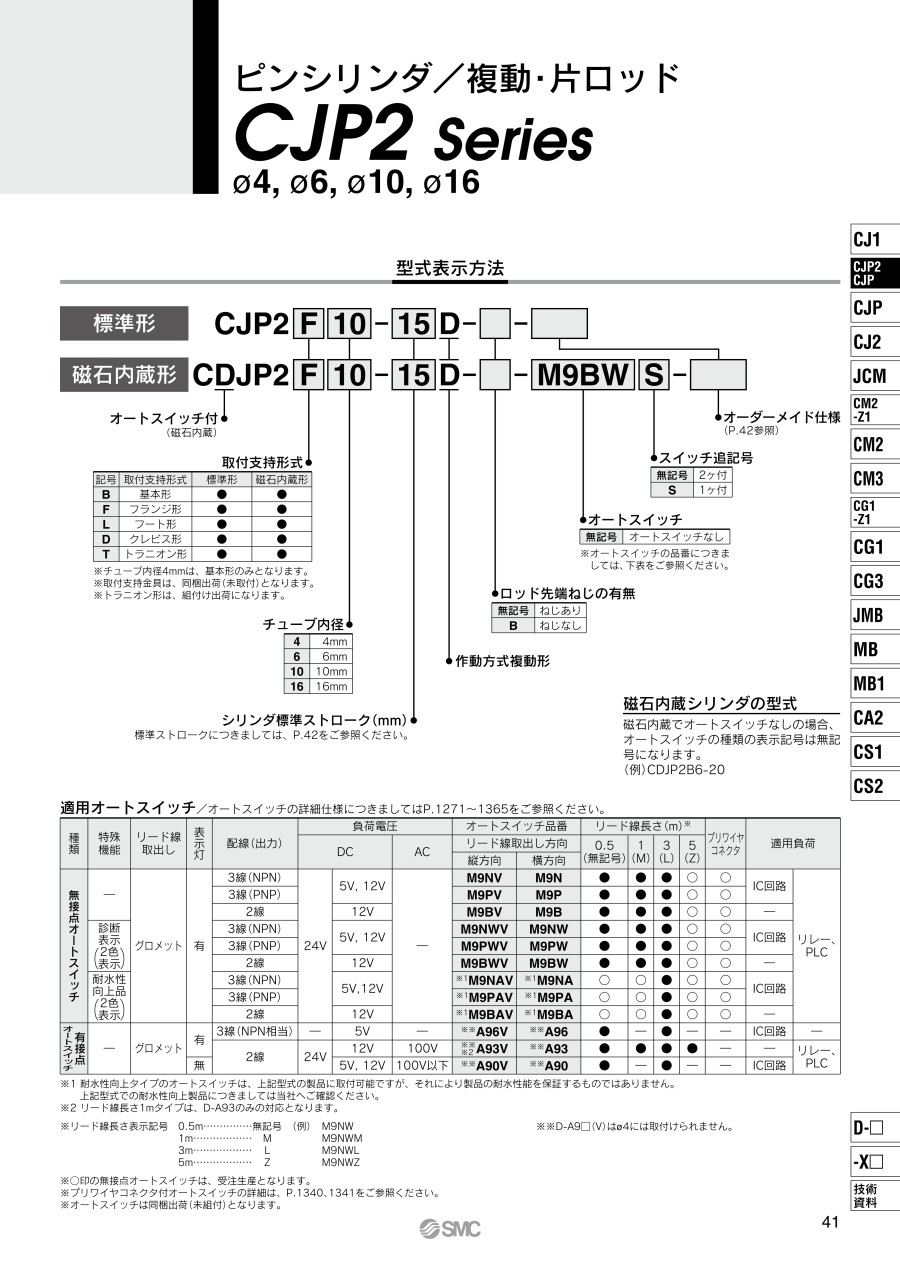

※上記以外の製品情報につきましては、デジタルカタログを参照下さい。
製品仕様
外観
複動／片ロッド・ラバークッション図
| 作動方式 | 複動片ロッド | |
|---|---|---|
| 最高使用圧力 | 0.7MPa | |
| 最低使用圧力 | φ4（直径4mm） | 0.15MPa |
| φ6（直径6mm） | 0.12MPa | |
| φ10（直径10mm）, φ16（直径16mm） | 0.06MPa | |
| 保証耐圧力 | 1MPa | |
| 周囲および使用流体温度 | オートスイッチなし：-10℃～70℃、 オートスイッチ付：-10℃～60℃（ただし、凍結なきこと） | |
| 給油 | 不要（無給油） | |
| ストローク長さの許容差 | +1.0 0 | |
| ロッド先端形状 | ねじあり、ねじなし | |
| 使用ピストン速度 | 10～500mm/s | |
| クッション | ラバークッション | |
| 取付支持形式注） | 基本形、フランジ形、フート形、クレビス形、トラニオン形 | |
注）φ4（直径4mm）の取付支持形式は基本形のみとなります。φ4（直径4mm）の使用ピストン速度は50～500mm/sになります。
質量表
（単位：g）
| ストローク（mm） 取付形式 | チューブ内径（mm） | ||||
|---|---|---|---|---|---|
| 4 | 6 | 10 | 16 | ||
| 基準質量表 | 5 | 11 | 16 | 27 | 42 |
| 10 | 13 | 18 | 29 | 46 | |
| 15 | 15 | 21 | 32 | 50 | |
| 20 | 17 | 23 | 35 | 54 | |
| 25 | - | 25 | 37 | 58 | |
| 30 | - | - | 40 | 63 | |
| 35 | - | - | 43 | 67 | |
| 40 | - | - | 45 | 71 | |
| 金具質量 | フランジ形 | - | 5 | 6 | 16 |
| フート形 | - | 7 | 9 | 24 | |
| クレビス形 | - | 2 | 5 | 8 | |
| トラニオン形（ピン付） | - | 15 | 25 | 70 | |
| 磁石内蔵形割増質量 | 2 | 3 | 5 | 7 | |
標準ストローク
| チューブ内径 （mm） | ストローク（mm） |
|---|---|
| 4 | 5, 10, 15, 20注） |
| 6 | 5, 10, 15, 20, 25 |
| 10, 16 | 5, 10, 15, 20, 25, 30, 35, 40 |
注）チューブ内径4mmの20ストロークは標準形のみとなります。
標準装備付属品
| 支持形式 | 付属品 | ||
|---|---|---|---|
| 取付用 ナット （1ヶ） | ロッド先端 ナット（2ヶ） （ねじありの場合） | トラニオン （ピン付） | |
| 基本形 | ● | ● | - |
| フランジ形 | ● | ● | - |
| フート形 | ● | ● | - |
| クレビス形 | - | ● | - |
| トラニオン形 | - | ● | ● |
規格表
標準形／CJP2B6～16単位：mm
| チューブ内径 | 記号 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A’ | B | B1 | B2 | C | D | E | F | F’ | GA | GB | H | J | MM | NN | P | S | W | Z | |
| 6 | 7 | 9 | 14 | 14 | 5.5 | 2 | 3 | 16.5 | 8 | 6.5 | 5.5 | 6.5 | 17 | 6 | M3×0.5 | M10×1.0 | M3×0.5 | 16 | 3 | 33 |
| 10 | 10 | 12 | 15 | 17 | 7 | 2.5 | 4 | 19 | 8 | 6.5 | 6 | 7 | 20 | 7 | M4×0.7 | M12×1.0 | M3×0.5 | 19.5 | 3 | 39.5 |
| 16 | 12 | 14 | 20 | 19 | 8 | 3 | 6 | 24.5 | 10 | 8.5 | 6.5 | 7.5 | 24 | 10 | M5×0.8 | M14×1.0 | M5×0.8 | 19.5 | 4 | 43.5 |
磁石内蔵／CDJP2B6～16
単位：mm
| チューブ内径 | 記号 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A’ | B | B1 | B2 | C | D | E | F | F’ | GA | GB | H | J | MM | NN | P | S | W | Z | |
| 6 | 7 | 9 | 14 | 14 | 5.5 | 2 | 3 | 16.5 | 8 | 6.5 | 5.5 | 6.5 | 17 | 6 | M3×0.5 | M10×1.0 | M3×0.5 | 21 | 3 | 38 |
| 10 | 10 | 12 | 15 | 17 | 7 | 2.5 | 4 | 19 | 8 | 6.5 | 6 | 7 | 20 | 7 | M4×0.7 | M12×1.0 | M3×0.5 | 24.5 | 3 | 44.5 |
| 16 | 12 | 14 | 20 | 19 | 8 | 3 | 6 | 24.5 | 10 | 8.5 | 6.5 | 7.5 | 24 | 10 | M5×0.8 | M14×1.0 | M5×0.8 | 24.5 | 4 | 48.5 |
※上記以外の製品情報につきましては、カタログを参照下さい。
選定サポート情報
製品仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,956円 ( 8,752円 ) | 9日目 |
6,708円 ( 7,379円 ) | 9日目 |
9,031円 ( 9,934円 ) | 9日目 |
12,171円 ( 13,388円 ) | 9日目 |
12,330円 ( 13,563円 ) | 9日目 |
8,885円 ( 9,774円 ) | 9日目 |
3,763円 ( 4,139円 ) | 6日目 |
7,373円 ( 8,110円 ) | 6日目 |
6,001円 ( 6,601円 ) | 1日目 |
8,737円 ( 9,611円 ) | 6日目 |
6,168円 ( 6,785円 ) | 6日目 |
11,288円 ( 12,417円 ) | 6日目 |
9,204円 ( 10,124円 ) | 6日目 |
10,453円 ( 11,498円 ) | 6日目 |
6,343円 ( 6,977円 ) | 9日目 |
11,114円 ( 12,225円 ) | 9日目 |
9,441円 ( 10,385円 ) | 9日目 |
2,474円 ( 2,721円 ) | 在庫品1日目当日出荷可能 |
2,358円 ( 2,594円 ) | 6日目 |
6,899円 ( 7,589円 ) | 6日目 |
4,616円 ( 5,078円 ) | 6日目 |
7,514円 ( 8,265円 ) | 6日目 |
8,179円 ( 8,997円 ) | 6日目 |
5,208円 ( 5,729円 ) | 6日目 |
4,934円 ( 5,427円 ) | 6日目 |
5,484円 ( 6,032円 ) | 1日目 |
5,070円 ( 5,577円 ) | 6日目 |
4,798円 ( 5,278円 ) | 6日目 |
5,344円 ( 5,878円 ) | 6日目 |
5,208円 ( 5,729円 ) | 6日目 |
5,072円 ( 5,579円 ) | 6日目 |
7,083円 ( 7,791円 ) | 6日目 |
7,631円 ( 8,394円 ) | 6日目 |
4,935円 ( 5,429円 ) | 6日目 |
4,659円 ( 5,125円 ) | 1日目 |
6,488円 ( 7,137円 ) | 6日目 |
7,514円 ( 8,265円 ) | 6日目 |
8,792円 ( 9,671円 ) | 6日目 |
4,934円 ( 5,427円 ) | 6日目 |
7,083円 ( 7,791円 ) | 6日目 |
7,630円 ( 8,393円 ) | 6日目 |
11,823円 ( 13,005円 ) | 6日目 |
10,737円 ( 11,811円 ) | 6日目 |
6,487円 ( 7,136円 ) | 6日目 |
5,070円 ( 5,577円 ) | 6日目 |
5,830円 ( 6,413円 ) | 6日目 |
7,315円 ( 8,047円 ) | 在庫品1日目当日出荷可能 |
6,539円 ( 7,193円 ) | 6日目 |
4,616円 ( 5,078円 ) | 6日目 |
7,630円 ( 8,393円 ) | 6日目 |
8,267円 ( 9,094円 ) | 6日目 |
5,208円 ( 5,729円 ) | 6日目 |
7,904円 ( 8,694円 ) | 6日目 |
5,072円 ( 5,579円 ) | 6日目 |
4,934円 ( 5,427円 ) | 6日目 |
8,727円 ( 9,600円 ) | 6日目 |
5,148円 ( 5,663円 ) | 6日目 |
4,935円 ( 5,429円 ) | 1日目 |
4,827円 ( 5,310円 ) | 6日目 |
5,760円 ( 6,336円 ) | 6日目 |
詳細情報
基本情報
チューブ内径Φ4（5mmストローク）でもオートスイッチ2ヶ取付可能。
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
