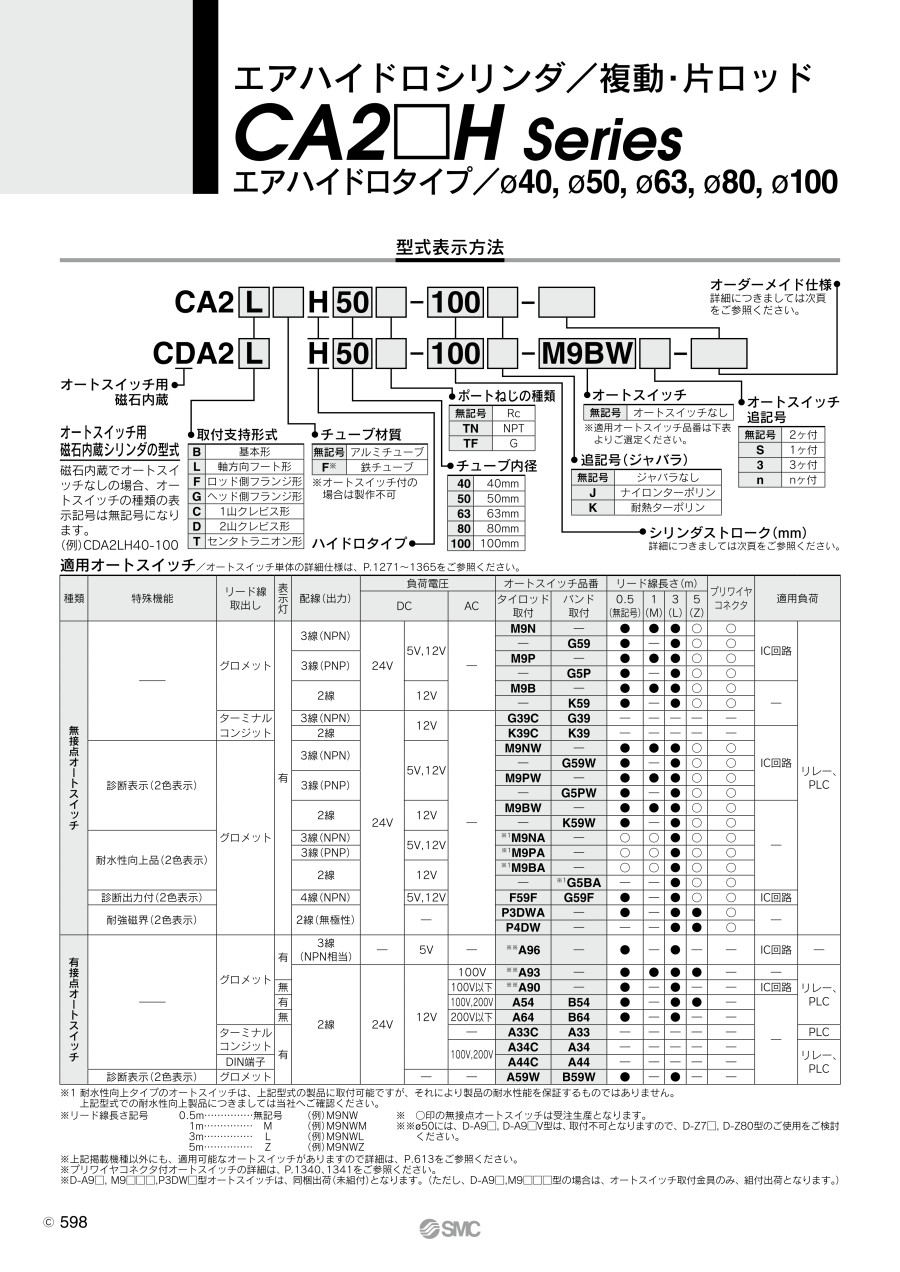

エアハイドロシリンダ 複動・片ロッド CA2□Hシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 9,769円～95,042円特別価格
- 税込単価
- 10,746円～104,546円特別価格
エアクッション制御が容易なエアシリンダ。【特長】・質量最大15％削減・小型オー...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が9,226型番あります。
商品情報
外形図
単位：mm
基本形／CA2BH
製品仕様
外観
JIS記号 複動タイプ・クッションなし
製品仕様
| チューブ内径（mm） | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|
| 形式 | エアハイドロタイプ | ||||
| 使用流体 | タービン油 | ||||
| 作動方式 | 複動 | ||||
| 保証耐圧力 | 1.5MPa | ||||
| 最高使用圧力 | 1.0MPa | ||||
| 周囲温度および使用流体温度 | 5～60℃ | ||||
| 最低使用圧力 | 0.1MPa | ||||
| 使用ピストン速度 | 0.5～300mm/s | ||||
| クッション | なし | ||||
| ストローク長さの許容差 | ～250st：（0～+1.0）251～1,000st：（0～+1.4）1,001～1,500st：（0～+1.8） | ||||
| 取付支持形式 | 基本形､フート形､ロッド側フランジ形､ヘッド側フランジ形、1山クレビス形､2山クレビス形､センタトラニオン形 | ||||
ストローク表
オートスイッチ付の場合には、オートスイッチ取付可能最小ストローク表カタログP.521、522もご参照ください。
単位：mm
| チューブ内径 | 標準ストローク | ロングストローク （L, Fのみ） |
|---|---|---|
| 40 | 25､50､75､100､125､150､175､200､250､300､350､400､450､500 | 800 |
| 50、63 | 25､50､75､100､125､150､175､200､250､300､350､400､450､500､600 | 1,200 |
| 80、100 | 25､50､75､100､125､150､175､200､250､300､350､400､450､500､600､700 | φ80（直径80mm）:1,400 φ100（直径100mm）:1,500 |
構造
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | アルミニウム合金 | メタリック塗装 |
| 2 | ヘッドカバー | アルミニウム合金 | メタリック塗装 |
| 3 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| 4 | ピストンロッド | 炭素鋼 | 硬質クロームめっき |
| 5 | ピストン | アルミニウム合金 | クロメート |
| 6 | ブッシュ | 軸受合金 | - |
| 7 | タイロッド | 炭素鋼 | 亜鉛三価クロメート |
| 8 | バネ座金 | 圧延鋼材 | 亜鉛三価クロメート |
| 9 | タイロッドナット | 圧延鋼材 | 亜鉛三価クロメート |
| 10 | エア抜きバルブ | クロムモリブデン鋼 | 黒色亜鉛クロメート |
| 11 | チェックボール | 軸受鋼 | - |
| 12 | ウェアリング | 樹脂 | - |
| 13 | スクレーパ | NBR | - |
| 14 | ロッドパッキン | NBR | - |
| 15 | ピストンパッキン | NBR | - |
| 16 | シリンダチューブガスケット | NBR | - |
| 17 | ピストンガスケット | NBR | - |
| 18 | ロッド先端ナット | 圧延鋼材 | 亜鉛三価クロメート |
※トラニオン形は分解しないでください。カタログP.525参照。
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
■オーダーメイド仕様：耐強磁界オートスイッチ取付の詳細は下記をご参照下さい。
■オーダーメイド仕様：トラニオン金具の取付位置変更の詳細は下記をご参照下さい。
■オーダーメイド仕様：2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼の詳細は下記をご参照下さい。
■オーダーメイド仕様：フランジ材質をSS400に変更し、コンパクト化の詳細は下記をご参照下さい。
■オーダーメイド仕様：2山ナックルジョイント部にスプリングピン打ちの詳細は下記をご参照下さい。
■オーダーメイド仕様：材質ステンレス鋼（XC7＋XC68の組合せ）の詳細は下記をご参照下さい。
規格表
| チューブ内径 （mm） | ストローク範囲（mm） | A | AL | B | B1 | C | D | E | F | G | H1 | J | K | KA | M | MN | N | P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ジャバラ無 | ジャバラ付 | ||||||||||||||||||
| 40 | ～500 | 20～500 | 30 | 27 | 60 | 22 | 44 | 16 | 32 | 10 | 15 | 8 | M8×1.25 | 6 | 14 | 11 | M14×1.5 | 27 | 1/4 |
| 50 | ～600 | 20～600 | 35 | 32 | 70 | 27 | 52 | 20 | 40 | 10 | 17 | 11 | M8×1.25 | 7 | 18 | 11 | M18×1.5 | 30 | 3/8 |
| 63 | ～600 | 20～600 | 35 | 32 | 85 | 27 | 64 | 20 | 40 | 10 | 17 | 11 | M10×1.25 | 7 | 18 | 14 | M18×1.5 | 31 | 3/8 |
| 80 | ～750 | 20～750 | 40 | 37 | 102 | 32 | 78 | 25 | 52 | 14 | 21 | 13 | M12×1.75 | 10 | 22 | 17 | M22×1.5 | 37 | 1/2 |
| 100 | ～750 | 20～750 | 40 | 37 | 116 | 41 | 92 | 30 | 52 | 14 | 21 | 16 | M12×1.75 | 10 | 26 | 17 | M26×1.5 | 40 | 1/2 |
| チューブ 内径 （mm） | S | ジャバラ無 | ジャバラ付 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| H | ZZ | d | e | f | h | l | ZZ | ||
| 40 | 84 | 51 | 146 | 56 | 43 | 11.2 | 59 | 1/4ストローク | 154 |
| 50 | 90 | 58 | 159 | 64 | 52 | 11.2 | 66 | 1/4ストローク | 167 |
| 63 | 98 | 58 | 170 | 64 | 52 | 11.2 | 66 | 1/4ストローク | 178 |
| 80 | 116 | 71 | 204 | 76 | 65 | 12.5 | 80 | 1/4ストローク | 213 |
| 100 | 126 | 72 | 215 | 76 | 65 | 14 | 81 | 1/4ストローク | 224 |
※取付支持形式別、付属品（オプション）の外形寸法は標準形／複動片ロッドと同一寸法ですのでカタログP.476～485をご参照ください。
注意・禁止事項
注意事項
■設定上のご注意
- 火の近くおよび周囲温度が60℃を超える装置、機械に使用しないでください。エアハイドロシリンダが、引火性のある作動油を使用するため、火災を引起こす恐れがあります。
■選定のご注意
- エアハイドロシリンダの負荷は、理論出力の50%以下にしてください。
- エアハイドロシリンダが、定速作動、停止精度など油圧用シリンダに近い性能を得るためには、負荷を50%以下にすることが可能です。
■オートスイッチ付の場合の取付可能最小ストロークについてのご注意
- オートスイッチの種類、シリンダの取付支持形式によって取付可能な最小ストロークが変わります。特にセンタトラニオン形の場合は、ご注意ください。（詳細はカタログP.521、522をご参照ください。）
※上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,168円 ( 12,285円 ) | 19日目 |
11,478円 ( 12,626円 ) | 19日目 |
13,028円 ( 14,331円 ) | 19日目 |
13,649円 ( 15,014円 ) | 19日目 |
14,268円 ( 15,695円 ) | 19日目 |
14,891円 ( 16,380円 ) | 19日目 |
15,510円 ( 17,061円 ) | 19日目 |
13,978円 ( 15,376円 ) | 19日目 |
19,233円 ( 21,156円 ) | 19日目 |
19,938円 ( 21,932円 ) | 19日目 |
21,024円 ( 23,126円 ) | 19日目 |
22,109円 ( 24,320円 ) | 19日目 |
26,453円 ( 29,098円 ) | 19日目 |
17,456円 ( 19,202円 ) | 19日目 |
17,991円 ( 19,790円 ) | 19日目 |
18,543円 ( 20,397円 ) | 19日目 |
18,543円 ( 20,397円 ) | 19日目 |
19,627円 ( 21,590円 ) | 19日目 |
19,689円 ( 21,658円 ) | 19日目 |
20,714円 ( 22,785円 ) | 19日目 |
20,344円 ( 22,378円 ) | 19日目 |
21,800円 ( 23,980円 ) | 19日目 |
22,885円 ( 25,174円 ) | 19日目 |
26,142円 ( 28,756円 ) | 19日目 |
20,559円 ( 22,615円 ) | 19日目 |
21,179円 ( 23,297円 ) | 19日目 |
20,390円 ( 22,429円 ) | 19日目 |
21,896円 ( 24,086円 ) | 19日目 |
23,041円 ( 25,345円 ) | 19日目 |
29,993円 ( 32,992円 ) | 19日目 |
24,096円 ( 26,506円 ) | 19日目 |
24,037円 ( 26,441円 ) | 19日目 |
28,004円 ( 30,804円 ) | 19日目 |
29,245円 ( 32,170円 ) | 19日目 |
30,485円 ( 33,534円 ) | 19日目 |
32,967円 ( 36,264円 ) | 19日目 |
32,967円 ( 36,264円 ) | 19日目 |
35,449円 ( 38,994円 ) | 19日目 |
17,351円 ( 19,086円 ) | 19日目 |
22,419円 ( 24,661円 ) | 19日目 |
23,265円 ( 25,592円 ) | 19日目 |
24,126円 ( 26,539円 ) | 19日目 |
25,832円 ( 28,415円 ) | 19日目 |
41,188円37,069円 ( 40,776円 ) | 19日目 |
44,600円40,140円 ( 44,154円 ) | 19日目 |
44,600円40,140円 ( 44,154円 ) | 19日目 |
10,048円 ( 11,053円 ) | 19日目 |
10,237円 ( 11,261円 ) | 19日目 |
9,889円 ( 10,878円 ) | 19日目 |
10,048円 ( 11,053円 ) | 19日目 |
10,237円 ( 11,261円 ) | 19日目 |
10,237円 ( 11,261円 ) | 19日目 |
9,889円 ( 10,878円 ) | 19日目 |
10,237円 ( 11,261円 ) | 19日目 |
10,048円 ( 11,053円 ) | 19日目 |
9,889円 ( 10,878円 ) | 19日目 |
13,185円 ( 14,504円 ) | 19日目 |
14,045円 ( 15,450円 ) | 19日目 |
10,345円 ( 11,380円 ) | 19日目 |
14,680円 ( 16,148円 ) | 19日目 |
詳細情報
基本情報
エアクッション制御が容易なエアシリンダ。
【特長】
・質量最大15％削減
・小型オートスイッチから耐強磁界オートスイッチまで取付可能。
・ロッド先端金具、揺動受け金具付の品番を設定した（シリンダと金具を別々に手配する手間が省ける）。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
エアハイドロシリンダ 複動・片ロッド CA2□Hシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QCA1シリンダとCA2シリンダの違いは何か？
A
2002年にCA2シリーズの発売を開始し、2005年にCA1シリーズの生産を終了しています。
CA2シリンダ本体の取付寸法は、CA1シリーズと互換性があります。
主な変更点は次の通りです。
1）給油、無給油の統合化。
2）クッションバルブの形状変更。
3）カバーの外観色を変更、などです。
品番につきましては、CA1シリーズは給油と無給油を分けていた為、「N」の無給油指示品番がありましたが、CA2シリーズでは無くなっています。
なお2012年8月に、CA2シリーズをリフレッシュしたCA2-Zシリーズが発売されました。
CA2シリンダ本体の取付寸法は、CA1シリーズと互換性があります。
主な変更点は次の通りです。
1）給油、無給油の統合化。
2）クッションバルブの形状変更。
3）カバーの外観色を変更、などです。
品番につきましては、CA1シリーズは給油と無給油を分けていた為、「N」の無給油指示品番がありましたが、CA2シリーズでは無くなっています。
なお2012年8月に、CA2シリーズをリフレッシュしたCA2-Zシリーズが発売されました。
Q旧タイプ「CA2シリーズ」とリフレッシュタイプ「CA2-Zシリーズ」はどこが変わりましたか？
A
【リフレッシュタイプ「CA2‐Zシリーズ」の特徴】
1）ロッドカバー、ヘッドカバーの形状変更によって質量が削減されています。
2）エアクッションバルブの調整回転数を1回転から3回転に変更し、微調整が可能になりました。
3）ロッド先端金具・揺動受け金具の同梱品番を設定し、シリンダと金具の別手配の手間を削減。
4）旧タイプCA2との取付け互換性があります。
1）ロッドカバー、ヘッドカバーの形状変更によって質量が削減されています。
2）エアクッションバルブの調整回転数を1回転から3回転に変更し、微調整が可能になりました。
3）ロッド先端金具・揺動受け金具の同梱品番を設定し、シリンダと金具の別手配の手間を削減。
4）旧タイプCA2との取付け互換性があります。
Q旧タイプ「CA1シリーズ」及び旧タイプ「CA2シリーズ」と、リフレッシュタイプ「CA2-Zシリーズ」の寸法互換性はありますか？
A
旧タイプはともに、リフレッシュタイプ「CA2-Zシリーズ」と取付けの互換性があります。
「CA1シリーズ」は2005年2月、「CA2シリーズ」は2013年9月で生産終了となっております。
「CA1シリーズ」は2005年2月、「CA2シリーズ」は2013年9月で生産終了となっております。
