エアシリンダ ロッド回り止め形 複動・片ロッド MBKシリーズ
- 通常単価(税別)
- 10,619円～86,081円
- 税込単価
- 11,681円～94,689円
ロッド回り止め形 複動・片ロッドの一般型シリンダ。【特長】・ロッドカバー、ヘッ...
詳細情報を確認する未確定：候補が1,756型番あります。

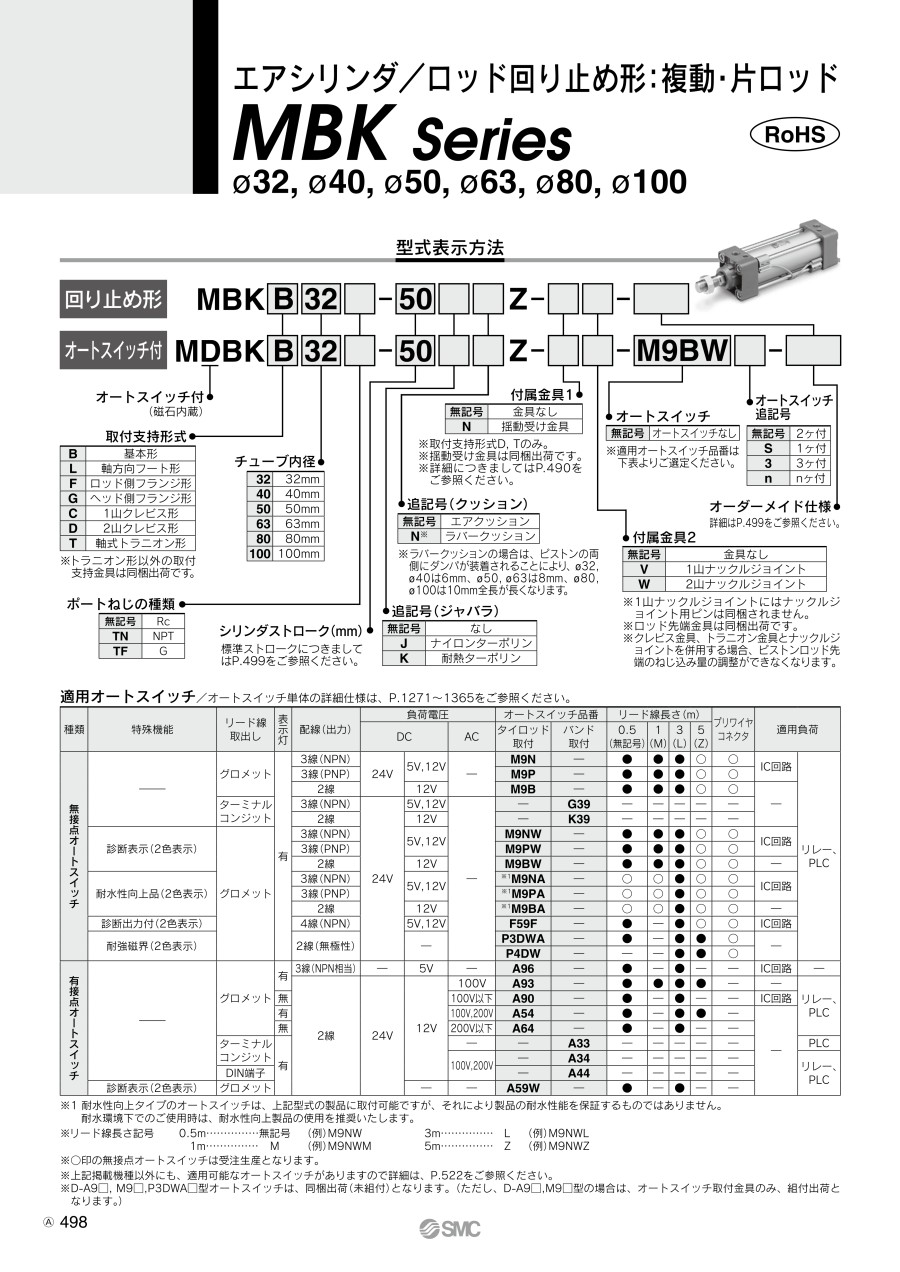

商品情報
外形図
単位：mm
基本形／（B）
製品仕様
外観
表示記号（複動タイプ・エアクッション）
製品仕様
| チューブ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|
| 作動方式 | 複動片ロッド | |||||
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 最低使用圧力 | 0.05MPa | |||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（ただし凍結なきこと） オートスイッチ付：-10～+60℃（ただし凍結なきこと） | |||||
| 給油 | 無給油 | |||||
| 使用ピストン速度 | 50～1,000mm/s | |||||
| ストローク長さの許容差 | ～250：（0～+1.0）, 251～1,000：（0～+1.4）, 1,001～1,500：（0～+1.8） | |||||
| クッション注） | エアクッションまたはラバークッション | |||||
| 接続口径（Rc、NPT、G） | 1/8 | 1/4 | 3/8 | 1/2 | ||
| 取付支持形式 | 基本形、フート形、ロッド側フランジ形、ヘッド側フランジ形、1山クレビス形、2山クレビス形、軸式トラニオン形 | |||||
| ロッド不回転精度 | ±0.5° | ±0.5° | ±0.3° | |||
| 許容回転トルク N・m以下 | 0.25 | 0.45 | 0.64 | 0.79 | 0.93 | |
注）クッション機構による吸収可能な運動エネルギーは複動形：片ロッドと同一です。
ストローク表
単位：mm
| チューブ内径 | 標準ストローク |
|---|---|
| 32 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500 |
| 40 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500 |
| 50 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500, 600 |
| 63 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500, 600 |
| 80 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700 |
| 100 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700 |
理論出力表
- OUT側は複動形：片ロッドと同値だが、IN側は異なる。下表を参照。
| チューブ内径（mm） | 受圧面積（mm2） |
|---|---|
| 32 | 675 |
| 40 | 1,082 |
| 50 | 1,651 |
| 63 | 2,804 |
| 80 | 4,568 |
| 100 | 7,223 |
※理論出力（N）=圧力（MPa）×受圧面積（mm2）となります。
質量表
単位：kg
| チューブ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 | |
|---|---|---|---|---|---|---|---|
| 基準質量 | 基本形 | 0.47 | 0.64 | 1.11 | 1.35 | 2.54 | 3.52 |
| フート形 | 0.59 | 0.78 | 1.33 | 1.63 | 3.04 | 4.19 | |
| フランジ形 | 0.76 | 1.01 | 1.56 | 2.14 | 3.99 | 6.84 | |
| 1山クレビス形 | 0.72 | 0.87 | 1.45 | 1.98 | 3.65 | 6.70 | |
| 2山クレビス形 | 0.73 | 0.91 | 1.54 | 2.14 | 3.94 | 7.22 | |
| トラニオン形 | 0.76 | 1.00 | 1.59 | 2.15 | 4.09 | 7.20 | |
| 50ストローク当りの割増質量 | 全取付金具 | 0.12 | 0.15 | 0.24 | 0.26 | 0.39 | 0.50 |
| 付属金具 | 1山ナックル | 0.15 | 0.23 | 0.26 | 0.26 | 0.60 | 0.83 |
| 2山ナックル（ピン付） | 0.22 | 0.37 | 0.43 | 0.43 | 0.87 | 1.27 | |
計算方法 例）MBKB32-100Z（基本形、φ32（直径32mm）、100st）
- 基準質量：0.47kg（基本形、φ32（直径32mm））
- 割増質量：0.12kg／50ストローク
- シリンダストローク：100ストローク
0.47+0.12×100/50=0.71kg
構造
| 番号 | 部品名 | 材質 | 数量 | 備考 |
|---|---|---|---|---|
| 1 | ロッドカバー | アルミダイカスト | 1 | 三価クロメート |
| 2 | ヘッドカバー | アルミダイカスト | 1 | 三価クロメート |
| 3 | シリンダチューブ | アルミニウム合金 | 1 | 硬質アルマイト |
| 4 | ピストンロッド | ステンレス鋼 | 1 | - |
| 5 | ピストン | アルミニウム合金 | 1 | - |
| 6 | クッションリング | 圧延鋼材 | 2 | 亜鉛クロメート |
| 7 | ピストンナット | 圧延鋼材 | 1 | 亜鉛クロメート |
| 8 | 回り止めガイド | 軸受合金 | 1 | - |
| 9 | クッションバルブ | 鋼線 | 2 | 亜鉛三価クロメート |
| 10 | 止め輪 | バネ用鋼 | 2 | φ40～100（直径40～100mm） |
| 11 | タイロッド | 炭素鋼 | 4 | 亜鉛三価クロメート |
| 12 | タイロッドナット | 炭素鋼 | 8 | 亜鉛三価クロメート |
| 13 | ウェアリング | 樹脂 | 1 | - |
| ※14 | ロッドパッキン | NBR | 1 | - |
| ※15 | ピストンパッキン | NBR | 1 | - |
| ※16 | クッションパッキン | ウレタン | 2 | - |
| 17 | クッションバルブパッキン | NBR | 2 | - |
| ※18 | シリンダチューブガスケット | NBR | 2 | - |
| 19 | ロッド先端ナット | 圧延鋼材 | 1 | 亜鉛三価クロメート |
| 20 | 磁石 | - | （1） | - |
| 21 | 六角穴付止めねじ | 鋼線 | 2 | 黒色亜鉛三価クロメート |
- ※ パッキンセットは4、5、6、8が1セットとなっておりますので、各チューブ内径別に手配してください。
- ※ パッキンセットにはグリースパック（φ32～50（直径32～50mm）は10g、φ63（直径63mm）、φ80（直径80mm）は20g、φ100（直径100mm）は30g）が付属されます。
- ※ エアクッションなしの場合は、ラバークッション付きとなります。なおピストンの両側にダンパが装着されることにより、φ32（直径32mm）、φ40（直径40mm）は6mm、φ50（直径50mm）、φ63（直径63mm）は8mm、φ80（直径80mm）、φ100（直径100mm）は10mm全長が長くなります。
リード線・コネクタ仕様の詳細は下記をご参照下さい。
規格表
単位：mm
| チューブ内径 | A | AL | B | B1 | C | D | E | F | G | H | H1 | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 22 | 19.5 | 46 | 17 | 32.5 | 12.2 | 30 | 13 | 13 | 47 | 6 | M6×1 |
| 40 | 30 | 27 | 52 | 22 | 38 | 14.2 | 35 | 13 | 14 | 51 | 8 | M6×1 |
| 50 | 35 | 32 | 65 | 27 | 46.5 | 19 | 40 | 14 | 15.5 | 58 | 11 | M8×1.25 |
| 63 | 35 | 32 | 75 | 27 | 56.5 | 19 | 45 | 14 | 16.5 | 58 | 11 | M8×1.25 |
| 80 | 40 | 37 | 95 | 32 | 72 | 23 | 45 | 20 | 19 | 72 | 13 | M10×1.5 |
| 100 | 40 | 37 | 114 | 41 | 89 | 27 | 55 | 20 | 19 | 72 | 16 | M10×1.5 |
| チューブ内径 | MA | MB | MM | N | P | S | V | W | ZZ |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 16 | 4 | M10×1.25 | 27 | 1/8 | 84 | 4 | 6.5 | 135 |
| 40 | 16 | 4 | M14×1.5 | 27 | 1/4 | 84 | 4 | 9 | 139 |
| 50 | 16 | 5 | M18×1.5 | 31.5 | 1/4 | 94 | 5 | 10.5 | 156 |
| 63 | 16 | 5 | M18×1.5 | 31.5 | 3/8 | 94 | 9 | 12 | 156 |
| 80 | 16 | 5 | M22×1.5 | 38 | 3/8 | 114 | 11.5 | 14 | 190 |
| 100 | 16 | 5 | M26×1.5 | 38 | 1/2 | 114 | 17 | 15 | 190 |
- ※ 取付支持形式別の外形寸法、ジャバラ付外形寸法は、標準形（複動形：片ロッド）と同一寸法です。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,175円 ( 12,293円 ) | 19日目 |
12,440円 ( 13,684円 ) | 19日目 |
11,310円 ( 12,441円 ) | 19日目 |
10,985円 ( 12,084円 ) | 19日目 |
11,560円 ( 12,716円 ) | 19日目 |
10,985円 ( 12,084円 ) | 19日目 |
10,985円 ( 12,084円 ) | 19日目 |
11,653円 ( 12,818円 ) | 19日目 |
10,987円 ( 12,086円 ) | 19日目 |
12,626円 ( 13,889円 ) | 19日目 |
10,995円 ( 12,095円 ) | 19日目 |
12,380円 ( 13,618円 ) | 19日目 |
12,530円 ( 13,783円 ) | 19日目 |
11,741円 ( 12,915円 ) | 19日目 |
12,206円 ( 13,427円 ) | 19日目 |
13,291円 ( 14,620円 ) | 19日目 |
13,143円 ( 14,457円 ) | 19日目 |
12,045円 ( 13,250円 ) | 19日目 |
11,461円 ( 12,607円 ) | 19日目 |
11,136円 ( 12,250円 ) | 19日目 |
11,136円 ( 12,250円 ) | 19日目 |
11,434円 ( 12,577円 ) | 19日目 |
11,434円 ( 12,577円 ) | 19日目 |
11,434円 ( 12,577円 ) | 19日目 |
11,434円 ( 12,577円 ) | 19日目 |
11,079円 ( 12,187円 ) | 19日目 |
11,360円 ( 12,496円 ) | 19日目 |
11,639円 ( 12,803円 ) | 19日目 |
11,639円 ( 12,803円 ) | 19日目 |
11,921円 ( 13,113円 ) | 19日目 |
12,201円 ( 13,421円 ) | 19日目 |
12,201円 ( 13,421円 ) | 19日目 |
12,483円 ( 13,731円 ) | 19日目 |
13,043円 ( 14,347円 ) | 19日目 |
15,351円 ( 16,886円 ) | 19日目 |
13,605円 ( 14,966円 ) | 19日目 |
14,165円 ( 15,582円 ) | 19日目 |
14,727円 ( 16,200円 ) | 19日目 |
17,022円 ( 18,724円 ) | 19日目 |
15,287円 ( 16,816円 ) | 19日目 |
17,935円 ( 19,729円 ) | 19日目 |
12,442円 ( 13,686円 ) | 19日目 |
14,059円 ( 15,465円 ) | 19日目 |
13,380円 ( 14,718円 ) | 19日目 |
13,411円 ( 14,752円 ) | 19日目 |
15,571円 ( 17,128円 ) | 19日目 |
14,586円 ( 16,045円 ) | 19日目 |
14,586円 ( 16,045円 ) | 19日目 |
14,586円 ( 16,045円 ) | 19日目 |
16,107円 ( 17,718円 ) | 19日目 |
14,586円 ( 16,045円 ) | 19日目 |
15,107円 ( 16,618円 ) | 19日目 |
15,613円 ( 17,174円 ) | 19日目 |
15,613円 ( 17,174円 ) | 19日目 |
20,035円 ( 22,039円 ) | 19日目 |
16,134円 ( 17,747円 ) | 19日目 |
16,643円 ( 18,307円 ) | 19日目 |
16,643円 ( 18,307円 ) | 19日目 |
17,163円 ( 18,879円 ) | 19日目 |
19,592円 ( 21,551円 ) | 19日目 |
詳細情報
基本情報
ロッド回り止め形 複動・片ロッドの一般型シリンダ。
【特長】
・ロッドカバー、ヘッドカバー形状変更により質量10％削減。
・ロッド先端金具、揺動受け金具付の品番を設定した。
・シリンダと金具を別々に手配する手間が省ける。
・豊富な取付支持金具
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
エアシリンダ ロッド回り止め形 複動・片ロッド MBKシリーズのレビュー
機械
4
4.02020/12/27
シリンダーのロッドが回ってはいけない場面で使用しました。その役割をしっかり果たしてくれました。
1人が参考にしています。
よくあるご質問（FAQ）
QMBシリーズで、マグネット無しのMBシリンダに、後からオートスイッチを付けて使用できますか？
A
ピストン部にマグネット内蔵のMDBタイプでないと、オートスイッチ（磁気近接スイッチ）は、使用できません。
注）マグネットのみの部品出荷は、対応していません。
注）マグネットのみの部品出荷は、対応していません。
QMBシリーズで、オートスイッチ付と無しでは、シリンダの寸法に違いがありますか？
A
寸法は同じです。MBとMDBの違いは、ピストン部の溝にマグネットが付いているか、いないかになります。
注）CQ2とCDQ2など、全長が違うシリンダのシリーズがあります。
注）CQ2とCDQ2など、全長が違うシリンダのシリーズがあります。
QMBシリーズで、ストロークの後に[Z]が付いているが、この意味は？
A
MBシリーズは2013年9月に、MB1シリーズは2015年4月に生産終了しました。
MB/MB1のリフレッシュタイプは、型式表示ストロークの後に[Z]が付きます。
MB/MB1のリフレッシュタイプは、型式表示ストロークの後に[Z]が付きます。
