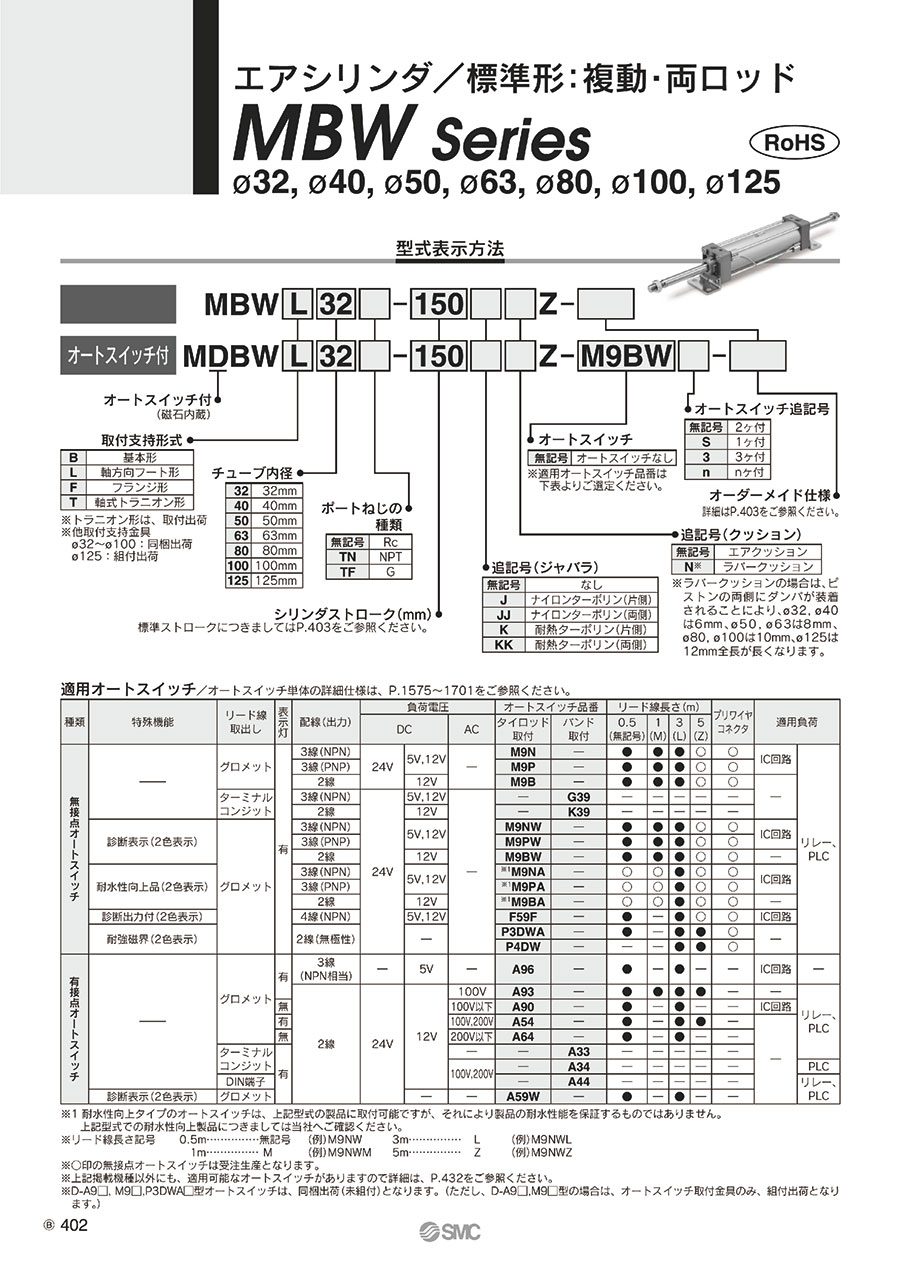

エアシリンダ 標準形 複動・両ロッド MBWシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 11,827円～80,176円特別価格
- 税込単価
- 13,010円～88,194円特別価格
標準形 複動・両ロッドの一般型シリンダ。【特長】・ロッドカバー、ヘッドカバー形...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が1,596型番あります。
商品情報
外形図
単位：mm
基本形／（B）
基本形／（B）ジャバラ付き
フート形／（L）
ロッド側フランジ形／（F）
- ※ 数値および上記以外の情報につきましてはカタログをご覧ください。
- ※ エアクッションなしの場合は、ラバークッション付きとなります。なおピストンの両側にダンパが装着されることにより、φ32（直径32mm）、φ40（直径40mm）は6mm、φ50（直径50m）、φ63（直径63mm）は8mm、φ80（直径80mm）、φ100（直径100mm）は10mm、φ125（直径125mm）は12mm全長が長くなります。
- ※ エアクッションなしの場合は、ラバークッション付きとなります。なおピストンの両側にダンパが装着されることにより、φ32（直径32mm）、φ40（直径40mm）は3mm、φ50（直径50m）、φ63（直径63mm）は4mm、φ80（直径80mm）、φ100（直径100mm）は5mm、φ125（直径125mm）は6mmZ寸法が長くなります。（トラニオン形の場合）
製品仕様
外観
JIS記号（複動タイプ・エアクッション）
製品仕様
| チューブ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
|---|---|---|---|---|---|---|---|
| 作動方式 | 複動両ロッド | ||||||
| 使用流体 | 空気 | ||||||
| 保証耐圧力 | 1.5MPa | ||||||
| 最高使用圧力 | 1.0MPa | ||||||
| 最低使用圧力 | 0.05MPa | ||||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃(ただし凍結なきこと) オートスイッチ付：-10～+60℃(ただし凍結なきこと) | ||||||
| 給油 | 不要（無給油） | ||||||
| 使用ピストン速度 | 50～1,000mm/s | 50～700mm/s | |||||
| ストローク長さの許容差 | ～250：（0～+1.0）、 251～1,000：（0～+1.4）、 1,001～1,500 | ||||||
| クッション注） | エアクッションまたはラバークッション | ||||||
| 接続口径（Rc、NPT、G） | 1/8 | 1/4 | 3/8 | 1/2 | |||
| 取付支持形式 | 基本形、フート形、フランジ形、軸式トラニオン | ||||||
注）クッション機構による吸収可能な運動エネルギーは複動形：片ロッドと同一です。
ストローク表
単位：mm
| チューブ内径 | 標準ストローク | 製作可能最大ストローク | |
|---|---|---|---|
| ストローク範囲（1） | ストローク範囲（2） | ||
| 32 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500 | ～1,000 | 1,800 |
| 40 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500 | ||
| 50 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500、600 | ～1,200 | |
| 63 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500、600 | ||
| 80 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500、600、700、800 | ～1,500 | |
| 100 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500、600、700、800 | ||
| 125 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500、600、700、800、900、1,000 | ||
- ※1中間ストロークについては当メーカーへお問い合わせください。（スペーサは使用いたしません。）
- ※2使用方法により、使用可能なストロークの確認が必要です。詳細につきましてはカタログをご参照ください。また、ストローク範囲1を超える場合には、たわみ等により仕様を満足することができない場合がありますので、ご注意ください。
- ※3ストローク範囲2を超える場合、製作可否と品番につきましては別途当メーカーへお問い合わせください。
- ※4ジャバラ付の場合のストローク範囲は～1,000mmです。1,000mmを超える場合は別途当メーカーへお問い合わせください。
理論出力表
アウト（左）／イン（右）
単位：N
| チューブ内径 （mm） | ロッド径 （mm） | 作動方向 | 受圧面積 （mm2） | 使用圧力（MPa） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | ||||
| 32 | 12 | IN・OUT | 691 | 138 | 207 | 276 | 346 | 415 | 484 | 553 | 622 | 691 |
| 40 | 16 | IN・OUT | 1,056 | 211 | 317 | 422 | 528 | 634 | 739 | 845 | 950 | 1,056 |
| 50 | 20 | IN・OUT | 1,649 | 330 | 495 | 660 | 825 | 989 | 1,154 | 1,319 | 1,484 | 1,649 |
| 63 | 20 | IN・OUT | 2,803 | 561 | 841 | 1,121 | 1,402 | 1,682 | 1,962 | 2,242 | 2,523 | 2,803 |
| 80 | 25 | IN・OUT | 4,536 | 907 | 1,361 | 1,814 | 2,268 | 2,722 | 3,175 | 3,629 | 4,082 | 4,536 |
| 100 | 30 | IN・OUT | 7,147 | 1,429 | 2,144 | 2,859 | 3,574 | 4,288 | 5,003 | 5,718 | 6,432 | 7,147 |
| 125 | 32 | IN・OUT | 11,468 | 2,294 | 3,440 | 4,588 | 5,734 | 6,881 | 8,028 | 9,174 | 10,321 | 11,468 |
※理論出力（N）＝圧力（MPa）×受圧面積（mm2）となります。
質量表／アルミチューブ
単位：kg
| チューブ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
|---|---|---|---|---|---|---|---|---|
| 基準質量 | 基本形 | 0.56 | 0.78 | 1.37 | 1.64 | 3.05 | 4.23 | 6.48 |
| フート形 | 0.68 | 0.92 | 1.59 | 1.92 | 3.55 | 4.89 | 8.56 | |
| フランジ形 | 0.85 | 1.15 | 1.82 | 2.43 | 4.50 | 7.54 | 10.64 | |
| トラニオン形 | 0.85 | 1.14 | 1.85 | 2.44 | 4.60 | 7.90 | 9.46 | |
| 50ストローク当りの割増質量 | 全取付金具 | 0.15 | 0.24 | 0.37 | 0.38 | 0.61 | 0.82 | 1.02 |
| 付属金具 | 1山ナックル | 0.15 | 0.23 | 0.26 | 0.26 | 0.60 | 0.83 | 1.08 |
| 2山ナックル（ピン付） | 0.22 | 0.37 | 0.43 | 0.43 | 0.87 | 1.27 | 1.58 | |
計算方法 例）MBWB32-100Z（基本形、φ32（直径32mm）、100st）
- 基準質量：0.56kg（基本形、φ32（直径32mm））
- 割増質量：0.15kg／50ストローク
- シリンダストローク：100ストローク
0.56+0.15×100/50=0.86kg
構造
| 番号 | 名称 | 材質 | 数量 | 備考 |
|---|---|---|---|---|
| 1 | ロッドカバー | アルミダイカスト | 2 | 三価クロメート |
| 2 | シリンダチューブ | アルミニウム合金 | 1 | 硬質アルマイト |
| 3 | ピストンロッド | 炭素鋼 | 1 | 硬質クロームめっき |
| 4 | ピストン | アルミニウム合金 | 1 | - |
| 5 | クッションリング | アルミニウム合金 | 2 | アルマイト |
| 6 | ブッシュ | 軸受用合金 | 2 | - |
| 7 | クッションバルブ | 鋼線 | 2 | 亜鉛三価クロメート |
| 8 | 止め輪 | バネ用鋼 | 2 | φ40～25（直径40mm～25mm） |
| 9 | タイロッド | 炭素鋼 | 4 | 亜鉛三価クロメート |
| 10 | タイロッドナット | 炭素鋼 | 8 | 亜鉛三価クロメート |
| 11 | ロッドパッキン | NBR | 2 | - |
| 12 | ピストンパッキン | NBR | 1 | - |
| 13 | クッションパッキン | ウレタン | 2 | - |
| 14 | クッションバルブパッキン | NBR | 2 | - |
| 15 | シリンダチューブガスケット | NBR | 2 | - |
| 16 | ロッド先端ナット | 圧延鋼材 | 2 | 亜鉛三価クロメート |
| 17 | 磁石 | - | （1） | - |
- ※ パッキンセットは11、12、13、15が1セットとなっておりますので、各チューブ内径別に手配してください。
- ※ トラニオン形は分解しないでください。（カタログ参照）
- ※ パッキンセットにはグリースパック（φ32～50（直径32～50mm）は10g、φ63（直径63mm）、φ80（直径80mm）は20g、φ100（直径100mm）、φ125（直径125mm）は30g）が付属されます。
- ※ グリースパックのみ必要な場合は当メーカーへお問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,827円 ( 13,010円 ) | 19日目 |
12,107円 ( 13,318円 ) | 19日目 |
12,388円 ( 13,627円 ) | 19日目 |
12,388円 ( 13,627円 ) | 19日目 |
17,062円 ( 18,768円 ) | 19日目 |
12,669円 ( 13,936円 ) | 19日目 |
19,223円 ( 21,145円 ) | 19日目 |
12,949円 ( 14,244円 ) | 19日目 |
12,949円 ( 14,244円 ) | 19日目 |
12,949円 ( 14,244円 ) | 19日目 |
13,229円 ( 14,552円 ) | 19日目 |
20,021円 ( 22,023円 ) | 19日目 |
13,509円 ( 14,860円 ) | 19日目 |
13,792円 ( 15,171円 ) | 19日目 |
13,792円 ( 15,171円 ) | 19日目 |
18,939円 ( 20,833円 ) | 19日目 |
16,803円 ( 18,483円 ) | 19日目 |
15,310円 ( 16,841円 ) | 19日目 |
11,967円 ( 13,164円 ) | 19日目 |
12,435円 ( 13,679円 ) | 19日目 |
12,435円 ( 13,679円 ) | 19日目 |
18,419円 ( 20,261円 ) | 19日目 |
12,435円 ( 13,679円 ) | 19日目 |
12,902円 ( 14,192円 ) | 19日目 |
15,074円 ( 16,581円 ) | 19日目 |
15,074円 ( 16,581円 ) | 19日目 |
17,577円 ( 19,335円 ) | 19日目 |
12,902円 ( 14,192円 ) | 19日目 |
12,902円 ( 14,192円 ) | 19日目 |
18,146円 ( 19,961円 ) | 19日目 |
13,369円 ( 14,706円 ) | 19日目 |
18,146円 ( 19,961円 ) | 19日目 |
21,223円 ( 23,345円 ) | 19日目 |
15,351円 ( 16,886円 ) | 19日目 |
20,681円 ( 22,749円 ) | 19日目 |
13,838円 ( 15,222円 ) | 19日目 |
22,159円 ( 24,375円 ) | 19日目 |
14,305円 ( 15,736円 ) | 19日目 |
14,305円 ( 15,736円 ) | 19日目 |
18,198円 ( 20,018円 ) | 19日目 |
14,773円 ( 16,250円 ) | 19日目 |
15,111円 ( 16,622円 ) | 19日目 |
20,131円 ( 22,144円 ) | 19日目 |
16,175円 ( 17,793円 ) | 19日目 |
19,170円 ( 21,087円 ) | 19日目 |
18,045円 ( 19,850円 ) | 19日目 |
18,045円 ( 19,850円 ) | 19日目 |
18,980円 ( 20,878円 ) | 19日目 |
26,180円 ( 28,798円 ) | 19日目 |
14,755円 ( 16,231円 ) | 19日目 |
19,916円 ( 21,908円 ) | 19日目 |
25,718円 ( 28,290円 ) | 19日目 |
15,287円 ( 16,816円 ) | 19日目 |
15,947円 ( 17,542円 ) | 19日目 |
16,597円 ( 18,257円 ) | 19日目 |
16,710円 ( 18,381円 ) | 19日目 |
16,597円 ( 18,257円 ) | 19日目 |
25,285円 ( 27,814円 ) | 19日目 |
18,017円 ( 19,819円 ) | 19日目 |
19,215円 ( 21,137円 ) | 19日目 |
詳細情報
基本情報
標準形 複動・両ロッドの一般型シリンダ。
【特長】
・ロッドカバー、ヘッドカバー形状変更により質量10％削減
・ロッド先端金具、揺動受け金具付の品番を設定した（シリンダと金具を別々手配する手間が省ける）
商品担当おすすめ
SMC
エアシリンダ ロッド回り止め形 複動・片ロッド MBKシリーズ
同商品タイプのエアシリンダロッド回り止め形：複動・片ロッドです。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
エアシリンダ 標準形 複動・両ロッド MBWシリーズのレビュー
装置の一部分
4
4.02020/12/27
複動型、両ロッドシリンダーが必要になり、購入しました。丈夫に見え、長持ちしそうです。
0人が参考にしています。
よくあるご質問（FAQ）
QMBシリーズで、マグネット無しのMBシリンダに、後からオートスイッチを付けて使用できますか？
A
ピストン部にマグネット内蔵のMDBタイプでないと、オートスイッチ（磁気近接スイッチ）は、使用できません。
注）マグネットのみの部品出荷は、対応していません。
注）マグネットのみの部品出荷は、対応していません。
QMBシリーズで、オートスイッチ付と無しでは、シリンダの寸法に違いがありますか？
A
寸法は同じです。MBとMDBの違いは、ピストン部の溝にマグネットが付いているか、いないかになります。
注）CQ2とCDQ2など、全長が違うシリンダのシリーズがあります。
注）CQ2とCDQ2など、全長が違うシリンダのシリーズがあります。
QMBシリーズで、ストロークの後に[Z]が付いているが、この意味は？
A
MBシリーズは2013年9月に、MB1シリーズは2015年4月に生産終了しました。
MB/MB1のリフレッシュタイプは、型式表示ストロークの後に[Z]が付きます。
MB/MB1のリフレッシュタイプは、型式表示ストロークの後に[Z]が付きます。
