エアシリンダショートタイプ標準形複動・片ロッド CG3シリーズ

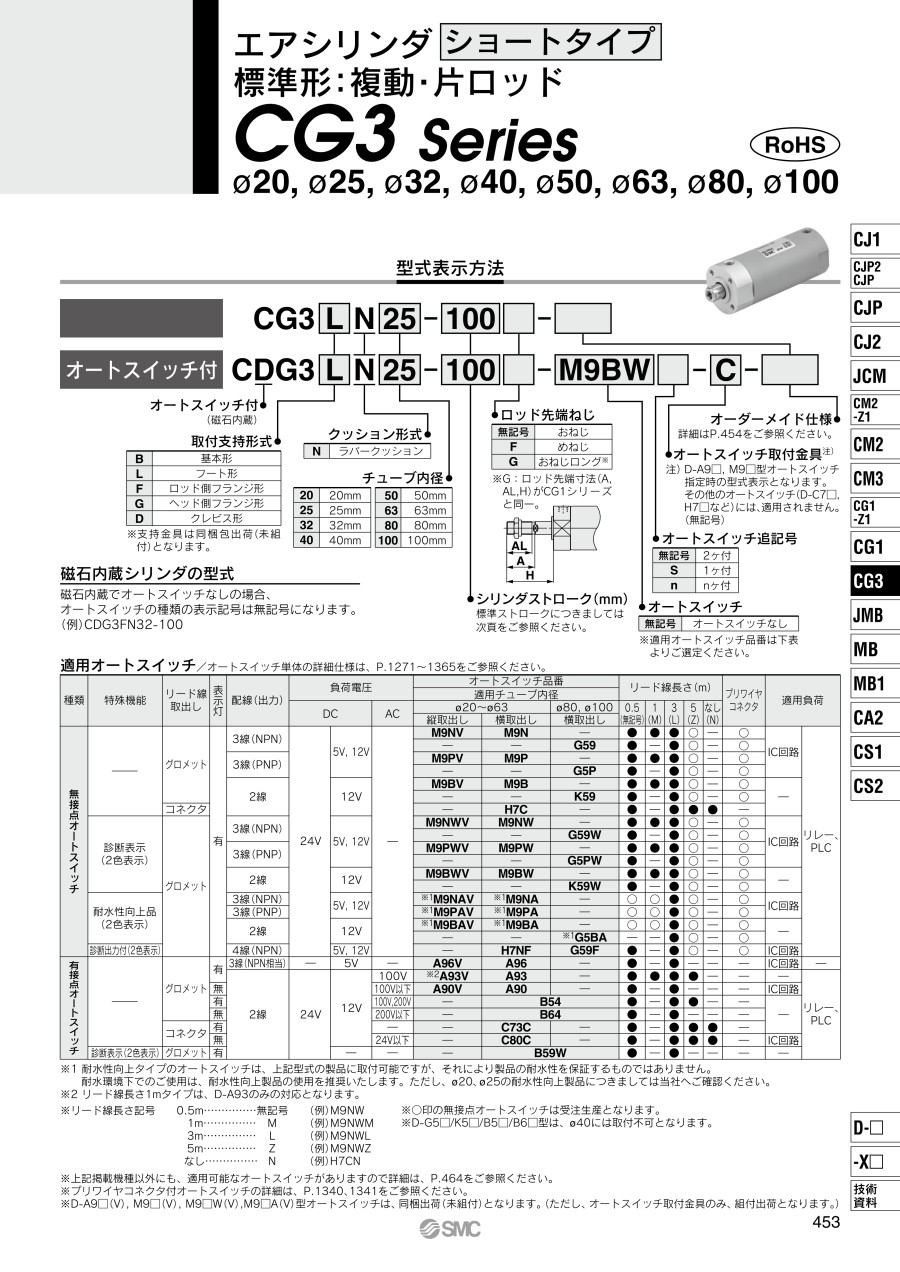

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 4,026円～65,633円

税込単価: 4,429円～72,196円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ

4.5

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアシリンダ標準形複動・片ロッド CG1シリーズ

4.5

通常価格(税別)： 3,933円 (税込価格：4,326円)

通常出荷日：在庫品1日目

ショートタイプ標準形複動・片ロッドの一般型シリンダ。【特長】・全長を最大51m...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
丸形
付加機能
標準
環境・用途
標準
エンドロック
なし
バルブ
なし
クッション
ラバークッション
使用圧力 (MPa)
0.05～0.7

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

取り扱い説明書はこちら

未確定：候補が3,219型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

基本形／CG3BN チューブ内径-ストロークラバークッション付き

ロッド先端めねじ形／ロッド先端おねじロング

フート形／CG3LN チューブ内径-ストロークラバークッション付き

※外形図の数値および上記以外の情報につきましてはカタログをご覧ください。

製品仕様

外観

JIS記号（ラバークッション）

製品仕様

チューブ内径（mm）		20	25	32	40	50	63	80	100
作動方式		複動片ロッド
給油		不要（無給油）
使用流体		空気
保証耐圧力		1.0MPa
最高使用圧力		0.7MPa
最低使用圧力		0.05MPa
周囲温度および使用流体温度		オートスイッチなし：-10～+70℃（ただし凍結なきこと）
周囲温度および使用流体温度		オートスイッチ付：-10～+60℃（ただし凍結なきこと）
使用ピストン速度		50～1,000mm/s						30～700mm/s
ストローク長さの許容差		0～+1.4mm
クッション		ラバークッション
取付支持形式		基本形、フート形、ロッド側フランジ形、ヘッド側フランジ形、クレビス形
許容運動エネルギー	ロッド先端おねじ	0.2J	0.29J	0.46J	0.84J	1.4J	2.38J	4.13J	6.93J
許容運動エネルギー	ロッド先端めねじ	0.11J	0.18J	0.29J	0.52J	0.91J	1.54J	2.71J	4.54J

※許容運動エネルギーを超えないようご使用ください。詳細はカタログをご参照ください。

ストローク表

チューブ内径（mm）	標準ストローク（mm）^注）
20	25, 50, 75, 100, 125, 150, 200
25	25, 50, 75, 100, 125, 150, 200, 250, 300
32
40
50
63
80
100

注）1mmごとの中間ストロークについては当メーカーサポートセンターへお問い合わせください。（スペーサは、使用いたしません。）

理論出力表

単位：N

チューブ内径 D（mm）	ロッド径 d（mm）	作動方向	受圧面積（mm²）	使用圧力（MPa）
チューブ内径 D（mm）	ロッド径 d（mm）	作動方向	受圧面積（mm²）	0.2	0.3	0.4	0.5	0.6	0.7
20	8	OUT	314	62.8	94.2	125.6	157	188.4	219.8
20	8	IN	264	52.8	79.2	105.6	132	158.4	184.8
25	10	OUT	491	98.2	147.3	196.4	245.5	294.6	343.7
25	10	IN	412	82.4	123.6	164.8	206	247.2	288.4
32	12	OUT	804	160.8	241.2	321.6	402	482.4	562.8
32	12	IN	691	138.2	207.3	276.4	345.5	414.6	483.7
40	14	OUT	1,257	251.4	377.1	502.8	628.5	754.2	879.9
40	14	IN	1,103	220.6	330.9	441.2	551.5	661.8	772.1
50	18	OUT	1,964	392.8	589.2	785.6	982	1,178.4	1,374.8
50	18	IN	1,709	341.8	512.7	683.6	854.5	1,025.4	1,196.3
63	18	OUT	3,117	623.4	935.1	1,246.8	1,558.5	1,870.2	2,181.9
63	18	IN	2,863	572.6	858.9	1,145.2	1,431.5	1,717.8	2,004.1
80	22	OUT	5,027	1,005.4	1,508.1	2,010.8	2,513.5	3,016.2	3,518.9
80	22	IN	4,646	929.2	1,393.8	1,858.4	2,323	2,787.6	3,252.2
100	26	OUT	7,854	1,570.8	2,356.2	3,141.6	3,927	4,712.4	5,497.8
100	26	IN	7,323	1,464.6	2,196.9	2,929.2	3,661.5	4,393.8	5,126.1

※理論出力（N）=圧力（MPa）×受圧面積（mm²）となります。

質量表

単位：kg

チューブ内径（mm）		20	25	32	40	50	63	80	100
基準質量	基本形	0.09	0.14	0.20	0.32	0.66	0.92	1.75	2.74
	ロッド先端ロング形（G）	0.10	0.15	0.21	0.34	0.70	0.97	1.84	2.85
	ロッド先端めねじ形（F）	0.08	0.12	0.19	0.29	0.60	0.85	1.61	2.53
金具割増	フート形	0.11	0.13	0.16	0.22	0.48	0.72	0.96	1.75
	フランジ形	0.08	0.10	0.14	0.20	0.34	0.50	0.71	1.35
	クレビス形	0.05	0.08	0.15	0.23	0.40	0.68	0.71	1.28
揺動受け金具		0.08	0.09	0.17	0.25	0.44	0.80	0.98	1.75
1山ナックルジョイント		0.05	0.09	0.09	0.10	0.22	0.22	0.39	0.57
2山ナックルジョイント（ピン付）		0.05	0.09	0.09	0.13	0.26	0.26	0.64	1.31
50ストローク当りの割増質		0.05	0.07	0.09	0.13	0.19	0.23	0.31	0.43
スイッチマグネット割増		0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.04

計算方法例）CDG3FN20-100（マグネット内蔵、フランジ形・φ20（直径20mm）、100ストローク）

基本質量：0.09kg（基本形・φ20（直径20mm））
金具割増：0.08kg（フランジ形）
ストローク割増質量：0.05kg／50mm
エアシリンダストローク：100mm
スイッチマグネット割増：0.01kg

0.09+0.08+0.05×（100/50）+0.01=0.28kg

組付要領

クレビス（φ20～63（直径20～63mm））

クレビス（φ80～100（直径80～100mm））

ロッド先端ナット組立要領

※1クレビス金具用取付ボルトは下記適正締付トルクで行ってください。
　　φ20（直径20mm）：1.5N・m、φ25～32（直径25～32mm）：2.9N・m、φ40（直径40mm）：4.9N・m
　　φ50（直径50mm）：11.8N・m、φ63～80（直径63～80mm）：24.5N・m、φ100（直径100mm）：42.2N・m
※2フランジ形、フート形の場合、ロッド先端ナットはt（隙間）が1mm以上になるように取り付けてください。
※3ロッド先端ナット（おねじ用）の取付け時の向きは、六角形状部がロッド先端側になるように取り付け、スパナは六角形状部に掛けてください。

構造

ラバークッション付き

番号	名称	材質	備考
1	ロッドカバー	アルミニウム合金	硬質アルマイト
2	チューブカバー	アルミニウム合金	硬質アルマイト
3	ピストン	アルミニウム合金	クロメート
4	ピストンロッド	炭素鋼※	硬質クロムめっき※
5	ブッシュ	軸受合金	-
6	ダンパA	樹脂	-
7	ダンパB	樹脂	-
8	ウエアリング	樹脂	-
9	ロッド先端ナット	炭素鋼	ニッケルめっき
10	ロッドパッキン	NBR	-
11	ピストンパッキン	NBR	-
12	チューブガスケット	NBR	-

注）オートスイッチ付シリンダの場合、ピストンに磁石が装着されます。
※オートスイッチ付シリンダのφ20（直径20mm）、φ25（直径25mm）は材質がステンレス鋼になります。

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

...

型番

CDG3BN20-50-M9BWSDPC-C

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

仕様

取付支持形式

ロッド先端形状

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

オートスイッチ取付金具

最小発注数量

10	20	-10～60	磁石内蔵	基本形	おねじ	A93	3	1	なし	なし	1個
15	20	-10～60	磁石内蔵	基本形	おねじ	M9B	3	2	なし	なし	1個
16	20	-10～70	磁石内蔵	基本形	おねじ	オートスイッチなし	なし	なし	なし	なし	1個
16	20	-10～60	磁石内蔵	基本形	おねじ	M9B	0.5	1	なし	あり	1個
20	20	-10～60	磁石内蔵	基本形	おねじ	M9B	0.5	2	なし	なし	1個
20	20	-10～60	磁石内蔵	基本形	おねじ	M9BW	5	2	なし	なし	1個
20	20	-10～70	磁石内蔵	基本形	めねじ	オートスイッチなし	なし	なし	なし	なし	1個
20	20	-10～60	磁石内蔵	基本形	おねじロング	M9B	0.5	3	なし	なし	1個
25	20	-10～60	磁石内蔵	基本形	おねじ	A93	0.5	2	なし	なし	1個
25	20	-10～60	磁石内蔵	基本形	おねじ	A93	3	2	なし	なし	1個
25	20	-10～60	磁石内蔵	基本形	おねじ	M9BA	3	2	なし	あり	1個
25	20	-10～60	磁石内蔵	基本形	おねじ	M9B	3	3	なし	なし	1個
25	20	-10～60	磁石内蔵	基本形	おねじ	M9B	1	2	なし	なし	1個
25	20	-10～60	磁石内蔵	基本形	おねじ	M9BV	3	2	なし	あり	1個
25	20	-10～60	磁石内蔵	基本形	おねじ	M9BW	0.5	2	なし	あり	1個
25	20	-10～60	磁石内蔵	基本形	おねじ	M9BWV	3	2	なし	あり	1個
25	20	-10～60	磁石内蔵	基本形	おねじ	M9N	0.5	2	なし	あり	1個
25	20	-10～60	磁石内蔵	基本形	おねじ	M9NW	1	2	なし	あり	1個
25	20	-10～60	磁石内蔵	基本形	めねじ	M9P	3	2	なし	なし	1個
25	20	-10～60	磁石内蔵	基本形	おねじロング	M9BW	3	1	なし	なし	1個
30	20	-10～60	磁石内蔵	基本形	おねじ	A93	3	1	なし	なし	1個
30	20	-10～60	磁石内蔵	基本形	おねじ	M9B	0.5	2	なし	なし	1個
30	20	-10～60	磁石内蔵	基本形	おねじ	M9B	1	2	なし	なし	1個
30	20	-10～60	磁石内蔵	基本形	めねじ	A93	0.5	2	なし	なし	1個
30	20	-10～60	磁石内蔵	基本形	めねじ	M9B	0.5	2	なし	なし	1個
30	20	-10～70	磁石内蔵	基本形	おねじロング	オートスイッチなし	なし	なし	なし	なし	1個
30	20	-10～60	磁石内蔵	基本形	おねじロング	M9B	0.5	3	なし	なし	1個
35	20	-10～70	磁石内蔵	基本形	おねじ	オートスイッチなし	なし	なし	なし	なし	1個
35	20	-10～60	磁石内蔵	基本形	おねじ	C73	0.5	2	なし	なし	1個
35	20	-10～60	磁石内蔵	基本形	おねじ	M9B	3	2	なし	なし	1個
40	20	-10～60	磁石内蔵	基本形	おねじ	M9B	0.5	2	なし	なし	1個
40	20	-10～60	磁石内蔵	基本形	おねじ	M9BW	3	2	なし	あり	1個
40	20	-10～70	磁石内蔵	基本形	めねじ	オートスイッチなし	なし	なし	なし	なし	1個
45	20	-10～60	磁石内蔵	基本形	おねじ	M9B	0.5	2	なし	あり	1個
45	20	-10～70	磁石内蔵	基本形	めねじ	オートスイッチなし	なし	なし	なし	なし	1個
45	20	-10～60	磁石内蔵	基本形	めねじ	M9N	0.5	2	なし	なし	1個
45	20	-10～60	磁石内蔵	基本形	めねじ	M9N	0.5	2	M12-4ピンプラグコネクタ	なし	1個
48	20	-10～70	磁石内蔵	基本形	おねじ	オートスイッチなし	なし	なし	なし	なし	1個
48	20	-10～60	磁石内蔵	基本形	おねじ	M9B	0.5	1	なし	なし	1個
48	20	-10～70	磁石内蔵	基本形	おねじロング	オートスイッチなし	なし	なし	なし	なし	1個
48	20	-10～60	磁石内蔵	基本形	おねじロング	M9B	0.5	2	なし	なし	1個
48	20	-10～60	磁石内蔵	基本形	おねじロング	M9B	0.5	1	なし	あり	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	A90	3	2	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	A93	3	2	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	C73	0.5	2	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	C73C	0.5	2	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	C73	0.5	1	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	M9B	3	1	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	M9B	1	3	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	M9B	1	2	なし	あり	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	M9BW	0.5	2	M12-4ピンプラグコネクタ	あり	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	M9BWV	3	2	なし	あり	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	M9N	0.5	2	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	おねじ	M9NW	1	2	なし	あり	1個
50	20	-10～60	磁石内蔵	基本形	めねじ	A93	0.5	2	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	めねじ	A93	0.5	2	なし	あり	1個
50	20	-10～60	磁石内蔵	基本形	めねじ	A93	3	2	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	めねじ	A93	0.5	1	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	めねじ	M9B	0.5	2	なし	なし	1個
50	20	-10～60	磁石内蔵	基本形	めねじ	M9B	3	1	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

6,515円 ( 7,167円 )	19日目
10,105円 ( 11,116円 )	19日目
5,184円 ( 5,702円 )	19日目
7,621円 ( 8,383円 )	19日目
10,168円 ( 11,185円 )	19日目
11,874円 ( 13,061円 )	19日目
4,307円 ( 4,738円 )	19日目
13,114円 ( 14,425円 )	19日目
7,674円 ( 8,441円 )	19日目
8,235円 ( 9,059円 )	19日目
12,805円 ( 14,086円 )	19日目
13,142円 ( 14,456円 )	19日目
9,823円 ( 10,805円 )	19日目
11,563円 ( 12,719円 )	19日目
10,943円 ( 12,037円 )	19日目
11,134円 ( 12,247円 )	19日目
10,322円 ( 11,354円 )	19日目
10,291円 ( 11,320円 )	19日目
10,291円 ( 11,320円 )	19日目
7,982円 ( 8,780円 )	19日目
6,804円 ( 7,484円 )	19日目
10,696円 ( 11,766円 )	19日目
10,703円 ( 11,773円 )	19日目
7,900円 ( 8,690円 )	19日目
9,770円 ( 10,747円 )	19日目
5,541円 ( 6,095円 )	19日目
13,339円 ( 14,673円 )	19日目
4,534円 ( 4,987円 )	19日目
8,648円 ( 9,513円 )	19日目
10,331円 ( 11,364円 )	19日目
10,827円 ( 11,910円 )	19日目
11,956円 ( 13,152円 )	19日目
4,534円 ( 4,987円 )	19日目
10,827円 ( 11,910円 )	19日目
4,534円 ( 4,987円 )	19日目
9,956円 ( 10,952円 )	19日目
15,535円 ( 17,089円 )	19日目
4,534円 ( 4,987円 )	19日目
7,012円 ( 7,713円 )	19日目
4,534円 ( 4,987円 )	6日目
9,770円 ( 10,747円 )	6日目
7,013円 ( 7,714円 )	19日目
7,338円 ( 8,072円 )	6日目
9,260円 ( 10,186円 )	6日目
8,647円 ( 9,512円 )	6日目
9,770円 ( 10,747円 )	19日目
7,865円 ( 8,652円 )	6日目
7,292円 ( 8,021円 )	6日目
12,949円 ( 14,244円 )	6日目
12,262円 ( 13,488円 )	19日目
14,891円 ( 16,380円 )	19日目
11,360円 ( 12,496円 )	19日目
9,958円 ( 10,954円 )	6日目
10,519円 ( 11,571円 )	19日目
7,900円 ( 8,690円 )	19日目
8,376円 ( 9,214円 )	19日目
8,462円 ( 9,308円 )	19日目
6,084円 ( 6,692円 )	19日目
9,770円 ( 10,747円 )	19日目
7,292円 ( 8,021円 )	19日目

...

基本情報

基本情報

ショートタイプ標準形複動・片ロッドの一般型シリンダ。
【特長】
・全長を最大51mm短縮、質量最大24％削減（CG1との比較）したエアシリンダ
・ロッド先端めねじを標準化

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
エアシリンダ標準形複動・片ロッド CG1シリーズ
同商品タイプのエアシリンダ標準形：複動・片ロッドです。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。
SMC
エアシリンダ標準形単動押出し・引込み CG1シリーズ
同商品タイプのエアシリンダ標準形：単動形です。押し引きのどちらかは空気で操作、戻しは内蔵の弾性体で使用します。用途にあわせて比較検討可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアシリンダショートタイプ標準形複動・片ロッド CG3シリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

機械

満足度：4.02020/11/23

チューブシリンダーを端面で小さめのボルトで固定できるタイプなので用途によっては便利だと思います。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QCG3シリーズと、既存のCG1シリーズとの違いは何ですか？

CG3シリーズは、コンパクト・軽量に特化した製品になります。CG1と比較してCG3シリーズは、最高使用圧力・保証耐圧力、許容運動エネルギー、許容横荷重などを適正化しています。ご使用になる負荷条件・速度条件等をCG3カタログにて、ご確認ください。CG3シリーズはCG1シリーズと共通の金具を使用していますが、ロッド先端ナット（おねじ用）とø40サイズの取付金具はCG3シリーズ用です。

この商品を見た人は、こんな商品も見ています

	今見ている商品エアシリンダショートタイプ標準形複動・片ロッド CG3シリーズ	エアシリンダショートタイプ標準形複動・片ロッド CM3シリーズ	エアシリンダ標準形複動・片ロッド CG1シリーズエアハイドロタイプ	エアシリンダ標準形複動・片ロッド CJ2シリーズ	ペンシルシリンダ複動片ロッド形 SCPD3シリーズ	耐水性向上エアシリンダ標準形複動・片ロッド CG1シリーズ
メーカー	SMC	SMC	SMC	SMC	ＣＫＤ	SMC
通常価格	4,026円-	-	4,026円 -	-	-	5,893円 -
通常出荷日	6日目〜	6日目〜	19日目	在庫品1日目〜	在庫品1日目〜	6日目〜
種類	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ
シリンダ作動方式	複動	複動	複動	複動	複動	複動
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	丸形	丸形	丸形	丸形	丸形	丸形
付加機能	標準	標準	中間停止機能付 / 速度調整機能付	標準	標準	標準
