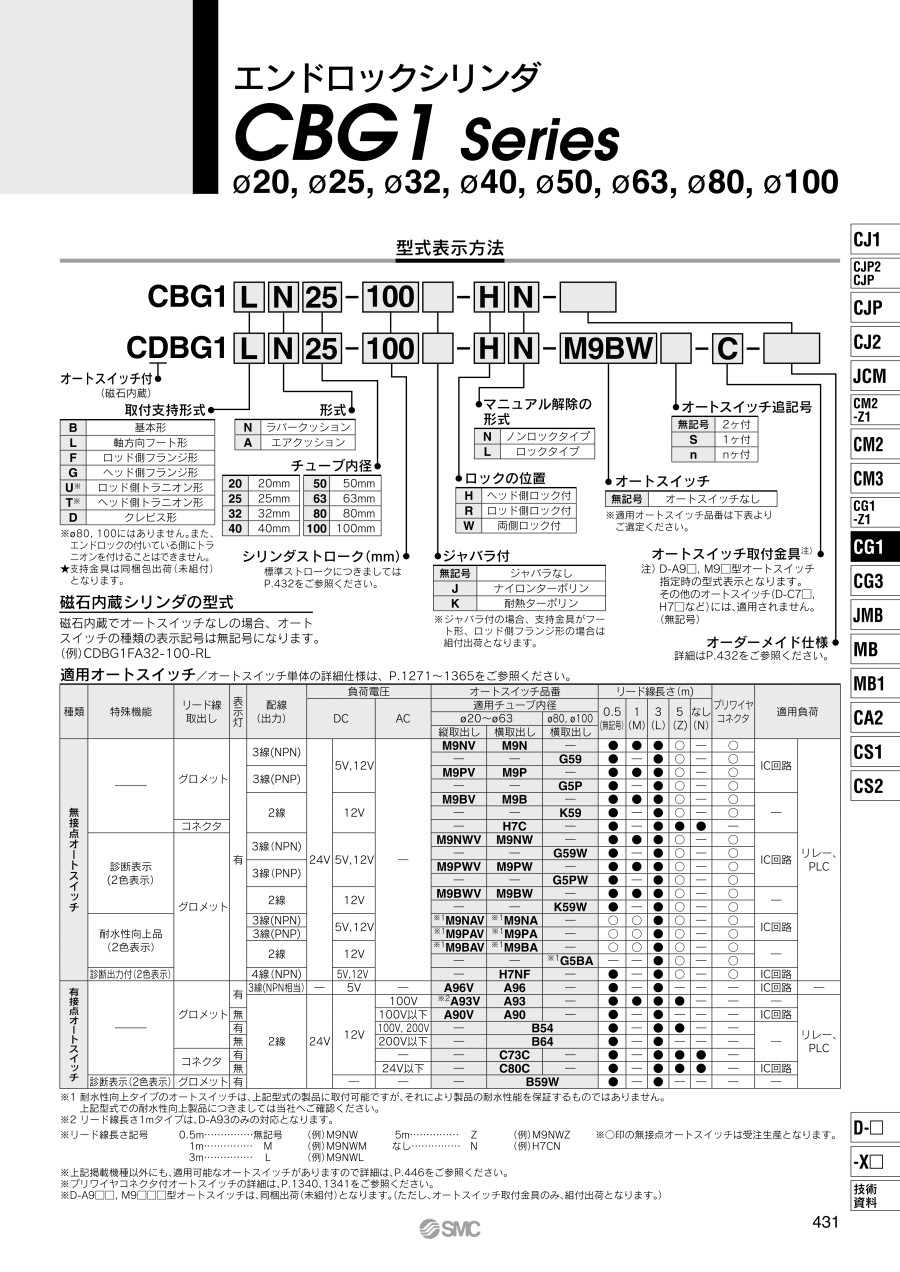

エンドロックシリンダ CBG1シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 6,270円～110,708円特別価格
- 税込単価
- 6,897円～121,779円特別価格
エンドロックの一般型シリンダ。【特長】・ロッド先端形状めねじを標準化・オートス...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
基本形／CBG1BN：ラバークッション付き ヘッド側ロック付き：CBG1BN チューブ内径-ストローク-H□
マニュアル解除ノンロックタイプ（追記号N）の場合
マニュアル解除ロックタイプ（追記号L）の場合
基本形／CBG1BN：ラバークッション付き ロッド側ロック付き：CBG1BN チューブ内径-ストローク-R□
- ※ 数値および上記以外の情報につきましてはカタログをご覧ください。
製品仕様
外観
表示記号（ラバークッション）
表示記号（エアクッション）
製品仕様
| チューブ内径（mm） | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動形片ロッド | |||||||
| 給油 | 不要（無給油） | |||||||
| 使用流体 | 空気 | |||||||
| 保証耐圧力 | 1.5MPa | |||||||
| 最高使用圧力 | 1.0MPa | |||||||
| 最低使用圧力 | 0.15MPa※ | |||||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（ただし凍結なきこと） | |||||||
| オートスイッチ付 ：-10～+60℃（ただし凍結なきこと） | ||||||||
| 使用ピストン速度 | 50～1,000mm/s | 50～700mm/s | ||||||
| ストローク長さの許容差 | ～1,000st（0～+1.4）mm、～1,200st（0～+1.8）mm | ～1,000st（0～+1.4）mm ～1,500st（0～+1.8）mm | ||||||
| クッション | ラバークッション、エアクッション | |||||||
| 取付支持形式※※ | 基本形、軸方向フート形、ロッド側フランジ形、ヘッド側フランジ形、ロッド側トラニオン形、ヘッド側トラニオン形、クレビス形 | |||||||
- ※ ロック部以外では、0.05MPaです。
- ※ φ80（直径80mm）、φ100（直径100mm）にはロッド側トラニオン形、ヘッド側トラニオン形はありません。ロックの付いているカバーにトラニオンは付きません。
製品仕様
| ロックの位置 | ヘッド側、ロッド側、両側 | |||||||
|---|---|---|---|---|---|---|---|---|
| 保持力(MAX) N | φ20（直径20mm） | φ25（直径25mm） | φ32（直径32mm） | φ40（直径40mm） | φ50（直径50mm） | φ63（直径63mm） | φ80（直径80mm） | φ100（直径100mm） |
| 215 | 330 | 550 | 860 | 1,340 | 2,140 | 3,450 | 5,390 | |
| バックラッシ | 2mm以下 | |||||||
| マニュアル解除 | ノンロックタイプ、ロックタイプ | |||||||
※スイッチの位置調整はストロークエンド、およびバックラッシ（2mm）移動した両位置で作動するように調整してください。
ストローク表
| チューブ内径 | 標準ストローク注1） | ロングストローク | 最大製作可能ストローク |
|---|---|---|---|
| 20 | 25、50、75、100、125、150、200 | 201～350 | 1,500 |
| 25 | 25、50、75、100、125、 150、200、250、300 | 301～400 | |
| 32 | 301～450 | ||
| 40 | 301～800 | ||
| 50・63 | 301～1,200 | ||
| 80 | 301～1,400 | ||
| 100 | 301～1,500 |
注1）1mmごとの中間ストロークについては当メーカーサポートセンターへお問い合わせください。（スペーサは、使用いたしません。）
注2）ロングストロークは、軸方向フート形、ロッド側フランジ形に適用します。その他の取り付け支持金具およびロングストローク限界を越える場合にはカタログをご参照ください。
構造図／ラバークッション付き
ベッド側ロック
ロッド側ロック
ロック側ロック（ロングストロークの場合）
| 番号 | 品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | アルミニウム合金 | 硬質アルマイト |
| 2 | ヘッドカバー | アルミニウム合金 | 硬質アルマイト |
| 3 | チューブカバー | アルミニウム合金 | 硬質アルマイト |
| 4 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| 5 | ピストン | アルミニウム合金 | クロメート |
| 6 | ピストンロッド | 炭素鋼※ | 硬質クロームめっき※ |
| 7 | ブッシュ | 軸受合金 | - |
| 8 | ロックピストン | 炭素鋼 | 硬質クロームめっき、熱処理 |
| 9 | ロックブッシュ | 銅合金 | - |
| 10 | ロックスプリング | ステンレス鋼 | - |
| 11 | ダンパー | 樹脂 | - |
| 12 | 六角穴付ボルト | 合金鋼 | 黒色亜鉛クロメート |
| 13A | キャップA | アルミダイカスト | 黒色塗装 |
| 13B | キャップB | 炭素鋼 | 酸化被膜処理 |
| 14 | ゴムキャップ | 合成ゴム | - |
| 15 | M/Oノブ | 亜鉛ダイカスト | 黒色塗装 |
| 16 | M/Oボルト | 合金鋼 | 黒色亜鉛クロメート、赤色塗装 |
| 17 | M/Oスプリング | 鋼線 | 亜鉛クロメート |
| 18 | ストッパーリング | 炭素鋼 | 亜鉛クロメート |
| 19 | ダンパA | 樹脂 | - |
| 20 | ダンパB | 樹脂 | φ40（直径40mm）以上は ダンパーAと共通 |
| 21 | 止め輪 | ステンレス鋼 | φ80（直径80mm）、φ100（直径100mm）なし |
| 22 | ピストンガスケット | NBR | - |
| 23 | ウェアリング | 樹脂 | - |
| 24 | ロッド先端ナット | 炭素鋼 | 亜鉛クロメート |
| 25 | ロッドパッキン | NBR | - |
| 26 | ピストンパッキン | NBR | - |
| 27 | シリンダチューブガスケット | NBR | チューブカバー使用時は1個 |
| 28 | ロックピストンパッキン | NBR | 両側ロック付は2個 |
| 29 | ピストンホルダー | 樹脂 | φ40～100（直径40～100mm）、ヘッド側ロックのみ |
注）オートスイッチ付きシリンダの場合、ピストンに磁石が装着されます。
※オートスイッチ付きシリンダのφ20（直径20mm）、φ25（直径25mm）は素材がステンレス鋼になります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,227円 ( 9,050円 ) | 19日目 |
8,468円 ( 9,315円 ) | 19日目 |
8,936円 ( 9,830円 ) | 19日目 |
11,032円 ( 12,135円 ) | 19日目 |
10,937円 ( 12,031円 ) | 19日目 |
8,936円 ( 9,830円 ) | 19日目 |
9,630円 ( 10,593円 ) | 19日目 |
10,097円 ( 11,107円 ) | 19日目 |
11,740円 ( 12,914円 ) | 19日目 |
10,566円 ( 11,623円 ) | 19日目 |
12,902円 ( 14,192円 ) | 19日目 |
9,309円 ( 10,240円 ) | 19日目 |
9,310円 ( 10,241円 ) | 19日目 |
9,776円 ( 10,754円 ) | 19日目 |
9,776円 ( 10,754円 ) | 19日目 |
9,777円 ( 10,755円 ) | 19日目 |
9,776円 ( 10,754円 ) | 19日目 |
10,245円 ( 11,270円 ) | 19日目 |
10,244円 ( 11,268円 ) | 19日目 |
10,004円 ( 11,004円 ) | 19日目 |
10,473円 ( 11,520円 ) | 19日目 |
10,244円 ( 11,268円 ) | 19日目 |
10,244円 ( 11,268円 ) | 19日目 |
10,711円 ( 11,782円 ) | 19日目 |
10,472円 ( 11,519円 ) | 19日目 |
13,650円 ( 15,015円 ) | 19日目 |
11,158円 ( 12,274円 ) | 19日目 |
11,634円 ( 12,797円 ) | 19日目 |
12,097円 ( 13,307円 ) | 19日目 |
11,595円 ( 12,755円 ) | 19日目 |
12,931円 ( 14,224円 ) | 19日目 |
12,341円 ( 13,575円 ) | 19日目 |
13,028円 ( 14,331円 ) | 19日目 |
13,050円 ( 14,355円 ) | 19日目 |
15,855円 ( 17,441円 ) | 19日目 |
10,432円 ( 11,475円 ) | 19日目 |
10,658円 ( 11,724円 ) | 19日目 |
10,432円 ( 11,475円 ) | 19日目 |
10,898円 ( 11,988円 ) | 19日目 |
10,658円 ( 11,724円 ) | 19日目 |
10,898円 ( 11,988円 ) | 19日目 |
10,658円 ( 11,724円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
10,898円 ( 11,988円 ) | 19日目 |
11,718円 ( 12,890円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
11,366円 ( 12,503円 ) | 19日目 |
11,367円 ( 12,504円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
15,006円 ( 16,507円 ) | 19日目 |
11,366円 ( 12,503円 ) | 19日目 |
11,366円 ( 12,503円 ) | 19日目 |
11,366円 ( 12,503円 ) | 19日目 |
11,366円 ( 12,503円 ) | 19日目 |
11,593円 ( 12,752円 ) | 19日目 |
11,593円 ( 12,752円 ) | 19日目 |
11,835円 ( 13,019円 ) | 19日目 |
12,060円 ( 13,266円 ) | 19日目 |
12,302円 ( 13,532円 ) | 19日目 |
13,579円 ( 14,937円 ) | 19日目 |
詳細情報
基本情報
エンドロックの一般型シリンダ。
【特長】
・ロッド先端形状めねじを標準化
・オートスイッチ位置微調整が容易
・スイッチブラケット透明化によるインジケータランプ視認性向上
・基本形にトラニオン取付用タップなし形状を追加設定
・ロッド先端金具、揺動受け金具付の品番を設定した（シリンダと金具を別々に手配する手間が省けます）
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
エアシリンダ 標準形 単動 押出し・引込み CG1シリーズ
同商品タイプのエアシリンダ標準形：単動形です。押し引きのどちらかは空気で操作、戻しは内蔵の弾性体で使用します。用途にあわせて比較検討可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
両側の1セットの意味で、フート金具2個が納入されないのですか？
その他の取付け金具は数量1個で結構です。
ただし、後からトラニオン金具にされることがあれば、記号B（トラニオン取付け用ねじ付）を選択してください。
