水用 デジタルフロースイッチ PF2Wシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 19,242円～49,475円特別価格
- 税込単価
- 21,166円～54,423円特別価格
一体型、モニタ分離型のフロースイッチ。【特長】・スイッチ出力、積算パルス出力、...
詳細情報を確認する- 耐圧力 (MPa)
- 1.5
- 電源電圧の種類
- DC
- 電源電圧 (V)
- 12～24±10％
- 取得規格
- CE
商品情報
外形図
単位：mm
水用 表示一体型
PF2W704･720
PF2W740
PF2W711
水用 分離型・センサ部
PF2W504･520-□（N）-□
PF2W540-□（N）-□
PF2W511-□（N）-□
製品仕様

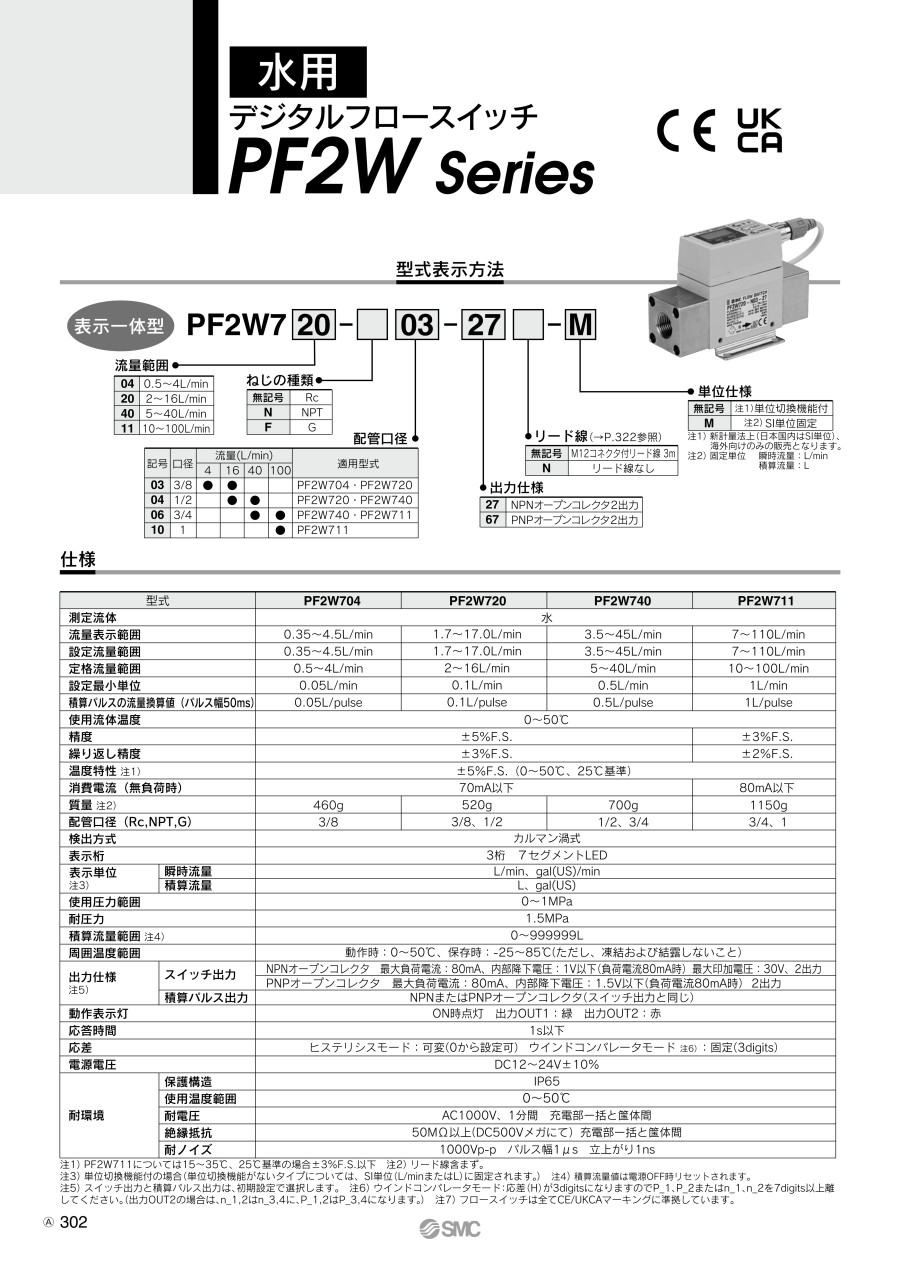

PF2W7シリーズ（表示一体型）
PF2W5シリーズ（分離型／センサ部）
PF2W7
| 型番 | PF2W704 | PF2W720 | PF2W740 | PF2W711 | |
|---|---|---|---|---|---|
| 測定流体 | 水 | ||||
| 流量表示範囲 | 0.35～4.5L/min | 1.7～17.0L/min | 3.5～45L/min | 7～110L/min | |
| 設定流量範囲 | 0.35～4.5L/min | 1.7～17.0L/min | 3.5～45L/min | 7～110L/min | |
| 定格流量範囲 | 0.5～4L/min | 2～16L/min | 5～40L/min | 10～100L/min | |
| 設定最小単位 | 0.05L/min | 0.1L/min | 0.5L/min | 1L/min | |
| 積算パルスの流量換算値（パルス幅50ms） | 0.05L/pulse | 0.1L/pulse | 0.5L/pulse | 1L/pulse | |
| 使用流体温度 | 0～+50℃ | ||||
| 精度 | ±5%F.S. | ±3%F.S. | |||
| 繰り返し精度 | ±3%F.S. | ±2%F.S. | |||
| 温度特性注1） | ±5%F.S.（0～50℃、25℃基準） | ||||
| 消費電流（無負荷時） | 70mA以下 | 80mA以下 | |||
| 質量注2） | 460g | 520g | 700g | 1,150g | |
| 配管口径（Rc,NPT,G） | 3/8 | 3/8、1/2 | 1/2、3/4 | 3/4、1 | |
| 検出方式 | カルマン渦式 | ||||
| 表示桁 | 3桁 7セグメントLED | ||||
| 表示単位注3） | 瞬時流量 | L/min、gal（US）/min | |||
| 積算流量 | L、gal（US） | ||||
| 使用圧力範囲 | 0～1MPa | ||||
| 耐圧力 | 1.5MPa | ||||
| 積算流量範囲注4） | 0～999,999L | ||||
| 周囲温度範囲 | 動作時：0～+50℃、保存時：-25～+85℃（ただし、凍結および結露しないこと） | ||||
| 出力仕様注5） | スイッチ出力 | NPNオープンコレクタ 最大負荷電流：80mA、内部降下電圧：1V以下（負荷電流80mA時）最大印加電圧：30V、2出力 | |||
| PNPオープンコレクタ 最大負荷電流：80mA、内部降下電圧：1.5V以下（負荷電流80mA時）2出力 | |||||
| 積算パルス出力 | NPNまたはPNPオープンコレクタ（スイッチ出力と同じ） | ||||
| 動作表示灯 | ON時点灯 出力OUT1：緑 出力OUT2：赤 | ||||
| 応答時間 | 1s以下 | ||||
| 応差 | ヒステリシスモード：可変（0から設定可） ウインドコンパレータモード注6）：固定（3digits） | ||||
| 電源電圧 | DC12～24V±10% | ||||
| 耐環境 | 保護構造 | IP65 | |||
| 使用温度範囲 | 0～+50℃ | ||||
| 耐電圧 | AC1,000V、1分間 充電部一括と筺体間 | ||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括と筺体間 | ||||
| 耐ノイズ | 1,000Vp-p パルス幅1μs 立上がり1ns | ||||
注1）PF2W711については15～35℃、25℃基準の場合±3%F.S.以下。
注2）リード線含まず。
注3）単位切換機能付の場合（単位切換機能がないタイプについては、SI単位（L/minまたはL）に固定されます。）
注4）積算流量値は電源OFF時リセットされます。
注5）スイッチ出力と積算パルス出力は、初期設定で選択します。
注6）ウインドコンパレータモード：応差（H）が3digitsになりますのでP_1、P_2またはn_1、n_2を7digits以上離してください。（出力OUT2の場合は、n_1、n_2はn_3、n_4に、P_1、P_2はP_3、P_4になります。）
注7）フロースイッチは全てCEマーキングに準拠しています。
■PF2W704･720
コネクタピン番号
＜ピン名称＞
- 1：DC（+）
- 2：OUT2
- 3：DC（–）
- 4：OUT1
＜L寸法＞
- PF2W704：100mm
- PF2W720：106mm
PF2W5
| 型番 | PF2W504 | PF2W520 | PF2W540 | PF2W511 | |
|---|---|---|---|---|---|
| 測定流体 | 水 | ||||
| 検出方式 | カルマン渦式 | ||||
| 定格流量範囲 | 0.5～4L/min | 2～16L/min | 5～40L/min | 10～100L/min | |
| 使用圧力範囲 | 0～1MPa | ||||
| 耐圧力 | 1.5MPa | ||||
| 使用流体温度 | 0～+50℃ | 0～+50℃ | |||
| 精度注1） | ±5%F.S. | ±3%F.S. | |||
| 繰り返し精度注1） | ±3%F.S. | ±1%F.S.（PF2W33□と接続） ±3%F.S.（PF2W2□□と接続） | |||
| 温度特性 | ±2%F.S.（15～35℃、25℃基準）、±3%F.S.（0～50℃、25℃基準） | ||||
| 出力仕様注2） | モニタ部用出力 | パルス出力 Nチャネルオープンドレイン モニタ部PF2W3□□用出力 （参考仕様：最大負荷電流10mA、最大印加電圧30V） | |||
| アナログ出力 | 電圧出力1～5V 精度：±5%F.S.、最小負荷インピーダンス：100kΩ（出力インピーダンス：1kΩ） | ||||
| 電流出力4～20mA 精度：±5%F.S.、最大負荷インピーダンス：300Ω以下（DC12V）、600Ω以下（DC24V） | |||||
| 電源電圧 | DC12～24V±10% | ||||
| 消費電流（無負荷時） | 20mA以下 | ||||
| 耐環境 | 保護構造 | IP65 | |||
| 使用温度範囲 | 動作時：0～+50℃、保存時：-25～+85℃（ただし、凍結および結露しないこと） | ||||
| 耐電圧 | AC1,000V、1分間 充電部一括と筺体間 | ||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括と筺体間 | ||||
| 耐ノイズ | 1,000Vp-p パルス幅1μs 立上がり1ns | ||||
| 質量注3） | 410g | 470g | 650g | 1,100g | |
| 配管口径（Rc、NPT、G） | 3/8 | 3/8、1/2 | 1/2、3/4 | 3/4、1 | |
注1）PF2W2□□／3□□と組合せた場合の総合精度です。
注2）出力方法は初期設定で選択します。
注3）リード線含まず。（アナログ出力付（電圧または電流出力を選択した場合）は20g重くなります。）
注4）センサ部は全てCEマーキングに準拠しています。
■PF2W540-□（N）-□
コネクタピン番号
＜ピン名称＞
- 1：DC（+）
- 2：NC／アナログ出力
- 3：DC（–）
- 4：OUT
＜各出力仕様の寸法＞
- モニタ部用出力のみ／A：42mm、B：62mm
- モニタ部用出力+アナログ出力／A：52mm、B：72mm
■PF2W504･520-□（N）-□
＜L寸法＞
- PF2W504：100mm
- PF2W520：106mm
＜各出力仕様の寸法＞
- モニタ部用出力のみ／A：42mm、B：62mm
- モニタ部用出力+アナログ出力／A：52mm、B：72mm
■PF2W511-□（N）-□
＜各出力仕様の寸法＞
- モニタ部用出力のみ／A：63mm、B：77mm
- モニタ部用出力+アナログ出力／A：73mm、B：87mm
注意・禁止事項
- ※ 高温流体用の場合は高温流体により、製品自体も高温となります。直接触れると火傷する可能性がありますので、ご注意ください。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
- ※ 商品画像は代表画像となっております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,242円 ( 21,166円 ) | 6日目 |
19,242円 ( 21,166円 ) | 6日目 |
19,242円 ( 21,166円 ) | 6日目 |
19,242円 ( 21,166円 ) | 6日目 |
19,242円 ( 21,166円 ) | 6日目 |
19,242円 ( 21,166円 ) | 6日目 |
19,242円 ( 21,166円 ) | 6日目 |
19,242円 ( 21,166円 ) | 6日目 |
23,542円 ( 25,896円 ) | 6日目 |
31,067円 ( 34,174円 ) | 6日目 |
32,147円 ( 35,362円 ) | 6日目 |
31,067円 ( 34,174円 ) | 6日目 |
21,397円 ( 23,537円 ) | 19日目 |
29,998円 ( 32,998円 ) | 19日目 |
33,228円 ( 36,551円 ) | 19日目 |
29,473円 ( 32,420円 ) | 19日目 |
22,451円 ( 24,696円 ) | 19日目 |
29,874円 ( 32,861円 ) | 19日目 |
30,099円 ( 33,109円 ) | 19日目 |
29,874円 ( 32,861円 ) | 6日目 |
27,058円 ( 29,764円 ) | 19日目 |
20,916円 ( 23,008円 ) | 6日目 |
28,342円 ( 31,176円 ) | 19日目 |
28,342円 ( 31,176円 ) | 6日目 |
23,542円 ( 25,896円 ) | 19日目 |
31,067円 ( 34,174円 ) | 19日目 |
32,147円 ( 35,362円 ) | 19日目 |
31,067円 ( 34,174円 ) | 6日目 |
20,916円 ( 23,008円 ) | 19日目 |
28,342円 ( 31,176円 ) | 19日目 |
28,556円 ( 31,412円 ) | 19日目 |
36,360円32,724円 ( 35,996円 ) | 19日目 |
31,067円 ( 34,174円 ) | 19日目 |
38,592円 ( 42,451円 ) | 6日目 |
38,597円 ( 42,457円 ) | 19日目 |
38,592円 ( 42,451円 ) | 19日目 |
28,922円 ( 31,814円 ) | 19日目 |
36,447円 ( 40,092円 ) | 19日目 |
36,447円 ( 40,092円 ) | 19日目 |
32,143円 ( 35,357円 ) | 6日目 |
39,667円 ( 43,634円 ) | 6日目 |
39,672円 ( 43,639円 ) | 19日目 |
41,709円 ( 45,880円 ) | 6日目 |
29,996円 ( 32,996円 ) | 19日目 |
37,522円 ( 41,274円 ) | 19日目 |
37,522円 ( 41,274円 ) | 19日目 |
31,067円 ( 34,174円 ) | 19日目 |
36,510円 ( 40,161円 ) | 19日目 |
36,733円 ( 40,406円 ) | 19日目 |
36,510円 ( 40,161円 ) | 19日目 |
27,552円 ( 30,307円 ) | 19日目 |
34,976円 ( 38,474円 ) | 19日目 |
34,976円 ( 38,474円 ) | 19日目 |
32,143円 ( 35,357円 ) | 19日目 |
39,667円 ( 43,634円 ) | 19日目 |
37,832円 ( 41,615円 ) | 19日目 |
39,667円 ( 43,634円 ) | 6日目 |
29,996円 ( 32,996円 ) | 6日目 |
37,522円 ( 41,274円 ) | 6日目 |
36,073円 ( 39,680円 ) | 6日目 |
詳細情報
基本情報
一体型、モニタ分離型のフロースイッチ。
【特長】
・スイッチ出力、積算パルス出力、アナログ出力
・積算流量、瞬時流量切換可能
・保護構造IP65
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
IN側の配管サイズを急激に変えるような配管はしないでください。
PF2A/PF2W/PF2D → 配管口径の８倍以上の直管長
LFE → 配管口径の５倍以上の直管長
PFMB/PFMC/PF3W704・720・740・504・520・540 → ８cm以上の直管長
PF3W711・511・塩ビ配管 → １１cm以上の直管長
PF3W721・521 → ２cm以上の直管長
たとえばアナログ1～5Vのタイプでは、1Vが流量0の場合と1Vが最小定格流量の場合があります。
また5Vが最大定格流量の場合と5Vの流量が変更可能な機種もあります。
※PF2Aシリーズのみ1V及び4mAが最小定格流量、他のタイプは1Vおよび4mAが流量0です
PFM5/7シリーズ・・・窒素、アルゴン、二酸化炭素
PF2A・PFMB・PFMC・PFMVシリーズ・・・窒素
（注1：アルゴンをPFM5/7以外のフロースイッチに流しても測定値に誤差が出ます）
（注2：ヘリウムは分子量が小さいためリークが発生し、測定値に誤差が出ます）
