空気用 デジタルフロースイッチ PF2Aシリーズ

外形図

単位：mm

空気用 表示一体型

PF2A710・750

PF2A711・721・751

※スイッチの1次側の配管には配管径の8倍以上の直管部を必ず設けてください。

空気用 分離型・センサ部

PF2A510・550

PF2A511・521・551

※スイッチの1次側の配管には配管径の8倍以上の直管部を必ず設けてください。

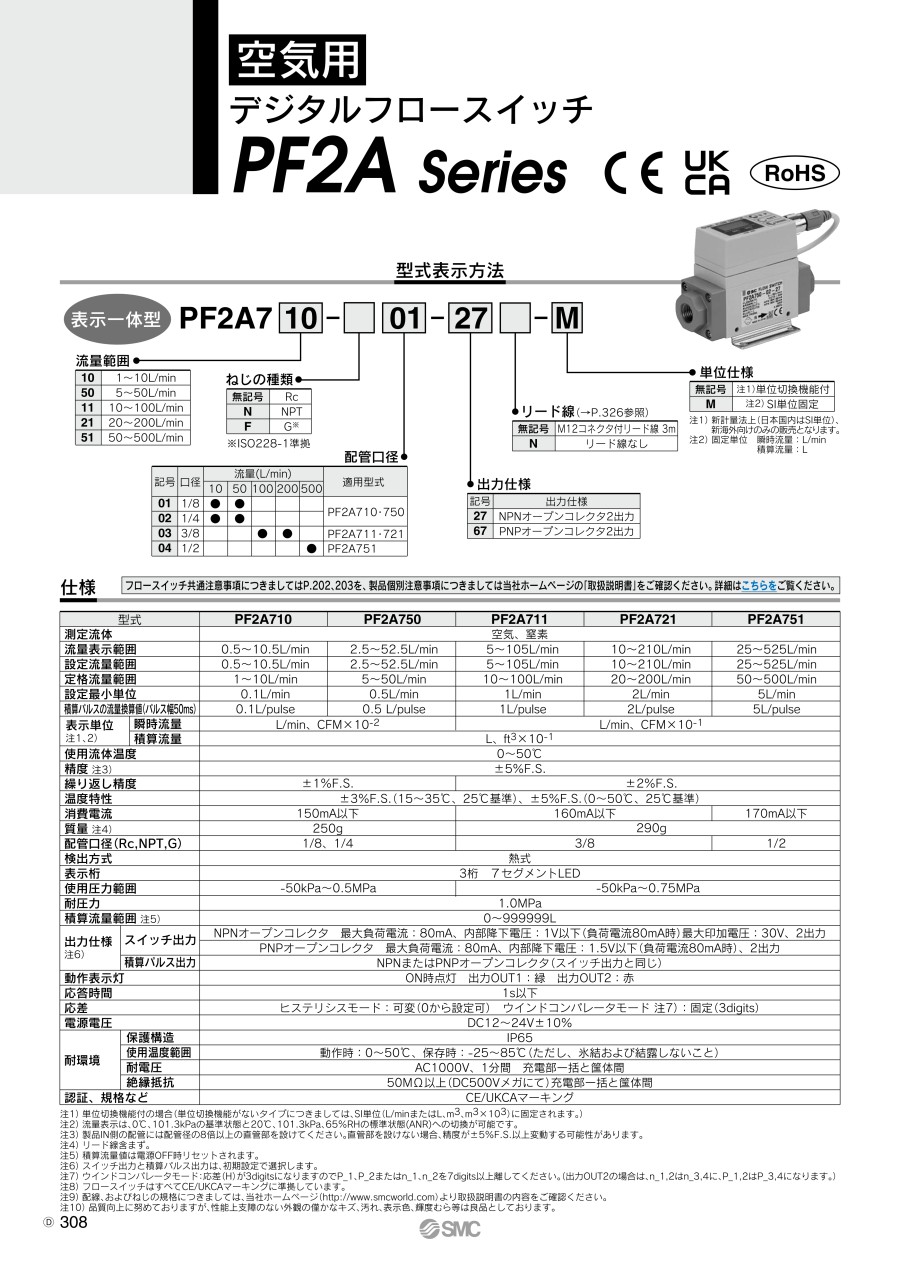

製品仕様

PF2A7シリーズの外観（表示一体型）

PF2A5シリーズの外観（分離型/センサ部）

PF2A7

■仕様

注1）単位切換機能付の場合（単位切換機能がないタイプにつきましては、SI単位（L/minまたはL、m3、m3×10の3乗）に固定されます。）
注2）流量表示は、0℃、101.3kPaの基準状態と20℃、101.3kPa、65％RHの標準状態（ANR）への切換が可能です。
注3）製品IN側の配管には配管径の8倍以上の直管部を設けてください。直管部を設けない場合、精度が±5%F.S.以上変動する可能性があります。
注4）リード線含まず。
注5）積算流量値は電源OFF時リセットされます。
注6）スイッチ出力と積算パルス出力は、初期設定で選択します。
注7）ウインドコンパレータモード：応差（H）が3digitsになりますのでP_1、P_2またはn_1、n_2を7digits以上離してください。（出力OUT2の場合は、n_1、n_2はn_3、n_4に、P_1、P_2はP_3、P_4になります。）
注8）フロースイッチはすべてCEマーキングに準拠しています。
注9）配線、およびねじの規格につきましては、取扱説明書の内容をご確認ください。
注10）品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。

■PF2A710・750のコネクタピン番号

＜ピン名称＞

• 1：DC（+）
• 2：OUT2
• 3：DC（-）
• 4：OUT1

PF2A5

■仕様

注1）PF2A2□□/3□□と組合せた場合の総合精度です。
注2）製品IN側の配管には配管径の8倍以上の直管部を設けてください。直管部を設けない場合、精度が±5％F.S.以上変動する可能性があります。
注3）出力方法は初期設定で選択します。
注4）リード線含まず。（アナログ出力付（電圧または電流出力を選択した場合）は20g重くなります。）
注5）流量単位は、0℃、101.3kPaを基準としています。
注6）センサ部はすべてCEマーキングに準拠しています。
注7）配線、およびねじの規格につきましては、より取扱説明書の内容をご確認ください。
注8）品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。

■PF2A510・550のコネクタピン番号

＜ピン名称＞

• 1：DC（+）
• 2：NC/アナログ出力
• 3：DC（-）
• 4：OUT

接流体部構造図/センサ部

PF2A710・750/PF2A510・550の構造図

• 1：アタッチメント/材質 ADC
• 2：パッキン/材質 NBR
• 3：メッシュ/材質 SUS
• 4：ボディ/材質 PBT
• 5：センサ/材質 PBT

PF2A711・721・751/PF2A511・521・551の構造図

• 1：アタッチメント/材質 ADC
• 2：パッキン/材質 NBR
• 3：スペーサ/材質 PBT
• 4：メッシュ/材質 SUS
• 5：ボディ/材質 PBT
• 6：センサ/材質 PBT

注意・禁止事項

• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
• ※ 商品画像は代表画像となっております。
