SMC

薄形低摩擦シリンダ MQQシリーズ

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 9,270円～47,750円特別価格

税込単価: 10,197円～52,525円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

薄形シリンダコンパクトタイプ標準形複動片ロッド CQSシリーズ

4.9

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ

4.5

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

低圧・低速・等速・低摩擦駆動に適した薄形低摩擦シリンダ。【特長】・摺動抵抗の小...

詳細情報を確認する

種類
特殊シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
ブロック形
付加機能
標準
周囲温度 (℃)
-10::80
エンドロック
なし
バルブ
なし
クッション
ラバークッション（標準装備）
チューブ材質
アルミニウム合金/硬質アルマイト
シリンダ仕様
薄形低摩擦シリンダ
シール材質
メタルシール

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

取り扱い説明書はこちら

未確定：候補が859型番あります。

商品情報
型番リスト
詳細情報

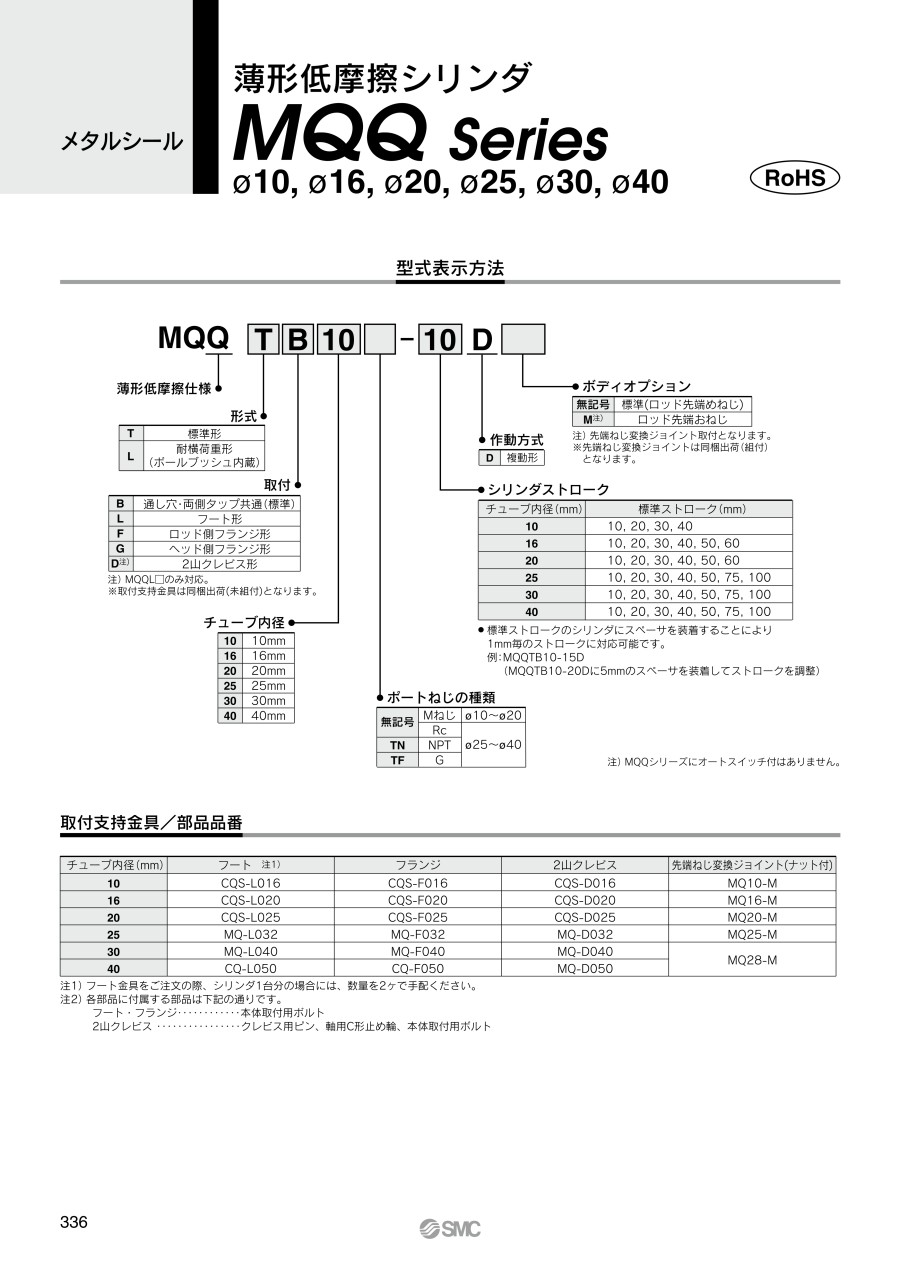

カタログ

商品情報

製品仕様

外観

表示記号複動：片ロッド

仕様

■標準形：MQQT

チューブ内径（mm）		10	16	25	40
シール構造		メタルシール
作動方式		複動形片ロッド
使用流体		空気
保証耐圧力		1.05MPa
最高使用圧力		0.5MPa
最低使用圧力		0.005MPa
周囲温度および使用流体温度		-10～+80℃
クッション		ラバークッション（標準装備）
給油		不要（無給油）
ロッド先端ねじ		めねじ
ストローク長さの許容差		0～+1.0
使用ピストン速度		0.3～300mm/s
総漏れ量	供給圧力0.1MPa	150cm³/min	200cm³/min	300cm³/min	400cm³/min
	供給圧力0.3MPa	800cm³/min	1,000cm³/min	1,200cm³/min	1,600cm³/min
	供給圧力0.5MPa	1,500cm³/min	2,000cm³/min	3,000cm³/min	4,000cm³/min

■耐横荷重形：MQQL

チューブ内径（mm）		10	16	25	40
シール構造		メタルシール
作動方式		複動形片ロッド
使用流体		空気
保証耐圧力		1.05MPa
最高使用圧力		0.7MPa
最低使用圧力^注1）		0.005MPa
周囲温度および使用流体温度		-10～+80℃
クッション		ラバークッション（標準装備）
給油^注2）		不要（無給油）
ロッド先端ねじ		めねじ
ストローク長さの許容差		0～+1.0
使用ピストン速度^注3）		0.5～500mm/s
総漏れ量^注4）	供給圧力0.1MPa	150cm³/min	200cm³/min	300cm³/min	400cm³/min
	供給圧力0.3MPa	800cm³/min	1,000cm³/min	1,200cm³/min	1,600cm³/min
	供給圧力0.5MPa	1,500cm³/min	2,000cm³/min	3,000cm³/min	4,000cm³/min

注1）水平時の値。（クリーン・ドライエアを使用し凍結なきこと）ただし、ストロークが長くなる程可動部質量の影響やロッドの自重による偏荷重により0.003～0.005MPa程度上昇する場合があります。
注2）給油につきましては、カタログP.339注意事項をご参照ください。なお、本製品は初期潤滑油としてタービン油を使用しております。ロッド部および配管ポートから潤滑油が滲み出す場合がありますのでご注意ください。
注3）低速駆動は、差圧およびスピードコントローラなどで制御してください。（詳細は、カタログP.319推奨回路例をご参照ください。）
注4）値は参考値であり、保証値ではありません。

構造

標準形／MQQT

耐横荷重形／MQQL（ボールブッシュ内蔵形）

構成部品

番号	部品名	材質	備考
1	ロッド	炭素鋼	硬質クロムめっき
2	ピストン	特殊ステンレス鋼	-
3	ライナー	特殊ステンレス鋼	-
4	スリーブ	特殊ステンレス鋼	-
5	スリーブリティナ	アルミニウム合金	-
6	プレート	アルミニウム合金	硬質アルマイト
7	ガイド	ふっ素樹脂	-
8	シリンダチューブ	アルミニウム合金	硬質アルマイト
9	ダンパA	ポリウレタン	-
10	ダンパB	ポリウレタン	-
11	ブッシュ	アルミニウム合金	-
12	底板	アルミニウム合金	硬質アルマイト
13	O-リング	NBR	-
14	止め輪	炭素工具鋼	燐酸塩被膜
15	ボルト	炭素工具鋼	クロメート
16	ボールブッシュ	-	-

取付方法

a) 取付Aタイプ（取付板のねじを使用する場合）

注）取付Aタイプの場合は平座金を必ずご使用ください。

b) 取付Bタイプ（シリンダチューブのねじを使用する場合）

適合取付ボルト寸法表

型番		取付Aタイプ			取付Bタイプ
型番		取付ボルトサイズ	C（mm）	D：ねじ長さ（mm）	取付ボルトサイズ	E（mm）
標準形 MQQT	MQQTB10-□D	M3×0.5	7	35+ストローク	M4×0.7	8～11
	MQQTB16-□D	M5×0.8	7	35+ストローク	M6×1	13～17
	MQQTB20-□D		8.5	40+ストローク
	MQQTB25-□D		9	45+ストローク
	MQQTB30-□D		7.5	50+ストローク
	MQQTB40-□D	M6×1	6	50+ストローク	M8×1.25	16～22
耐横荷重形 MQQL （ボールブッシュ内蔵形）	MQQLB10-□D	M3×0.5	7	65+ストローク	M4×0.7	8～11
	MQQLB16-□D	M5×0.8	5.5	70+ストローク	M6×1	13～17
	MQQLB20-□D		8	80+ストローク
	MQQLB25-□D		6.5	85+ストローク
	MQQLB30-□D		7	105+ストローク
	MQQLB40-□D	M6×1	7	105+ストローク	M8×1.25	16～22

□：ストローク

※その他仕様、構造、寸法図等の詳細はカタログをご参照ください。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

環境・用途

使用圧力

(MPa)

取付支持金具

ポートねじの種類

ロッド先端形状

形式

最小発注数量

2	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
5	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
5	10	低摩擦(内部抵抗)	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
8	10	低摩擦(内部抵抗)	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
10	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
10	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
15	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
15	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
20	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
20	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
25	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
25	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
30	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
30	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
40	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
40	10	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
2	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
3	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
5	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
8	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
10	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
10	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
15	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
16	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
20	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
20	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
25	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
25	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
30	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
30	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
32	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
40	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
40	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
50	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
50	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
60	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
60	16	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
5	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
5	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
10	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
10	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
15	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
15	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
20	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
20	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
25	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
25	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
30	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
30	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
40	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
40	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
50	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
50	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
60	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
60	20	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Mねじ	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
1	25	低摩擦(内部抵抗)	0.005～0.7	通し穴・両側タップ共通（標準）	Rc	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
5	25	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Rc	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
5	25	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Rc	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個
10	25	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Rc	めねじ（標準）	耐横荷重形（ボールブッシュ内蔵）	1個
10	25	低摩擦(内部抵抗) / 低速	0.005～0.7	通し穴・両側タップ共通（標準）	Rc	おねじ	耐横荷重形（ボールブッシュ内蔵）	1個

通常単価(税別) (税込単価)	通常出荷日

12,715円 ( 13,987円 )	19日目
12,715円 ( 13,987円 )	19日目
15,397円 ( 16,937円 )	19日目
14,408円 ( 15,849円 )	19日目
12,968円 ( 14,265円 )	在庫品1日目当日出荷可能
13,470円 ( 14,817円 )	19日目
12,716円 ( 13,988円 )	19日目
14,218円 ( 15,640円 )	19日目
12,529円 ( 13,782円 )	6日目
13,751円 ( 15,126円 )	19日目
12,714円 ( 13,985円 )	19日目
14,219円 ( 15,641円 )	19日目
12,808円 ( 14,089円 )	19日目
14,031円 ( 15,434円 )	19日目
13,090円 ( 14,399円 )	19日目
14,311円 ( 15,742円 )	19日目
13,516円 ( 14,868円 )	19日目
13,516円 ( 14,868円 )	19日目
12,721円 ( 13,993円 )	19日目
14,725円 ( 16,198円 )	19日目
13,050円 ( 14,355円 )	6日目
14,257円 ( 15,683円 )	19日目
13,510円 ( 14,861円 )	19日目
13,884円 ( 15,272円 )	19日目
13,417円 ( 14,759円 )	6日目
14,639円 ( 16,103円 )	19日目
13,516円 ( 14,868円 )	19日目
15,474円 ( 17,021円 )	19日目
13,798円 ( 15,178円 )	6日目
15,006円 ( 16,507円 )	19日目
16,320円 ( 17,952円 )	19日目
14,165円 ( 15,582円 )	19日目
15,386円 ( 16,925円 )	19日目
13,516円 ( 14,868円 )	6日目
15,754円 ( 17,329円 )	19日目
14,914円 ( 16,405円 )	19日目
16,134円 ( 17,747円 )	19日目
14,444円 ( 15,888円 )	19日目
15,668円 ( 17,235円 )	19日目
13,977円 ( 15,375円 )	6日目
15,200円 ( 16,720円 )	19日目
15,053円 ( 16,558円 )	19日目
17,966円 ( 19,763円 )	19日目
14,586円 ( 16,045円 )	6日目
15,808円 ( 17,389円 )	19日目
15,660円 ( 17,226円 )	19日目
16,882円 ( 18,570円 )	19日目
15,192円 ( 16,711円 )	6日目
16,416円 ( 18,058円 )	19日目
15,801円 ( 17,381円 )	6日目
17,023円 ( 18,725円 )	19日目
16,409円 ( 18,050円 )	6日目
17,630円 ( 19,393円 )	19日目
17,016円 ( 18,718円 )	19日目
18,238円 ( 20,062円 )	19日目
19,616円 ( 21,578円 )	19日目
17,718円 ( 19,490円 )	19日目
19,167円 ( 21,084円 )	19日目
17,250円 ( 18,975円 )	19日目
18,699円 ( 20,569円 )	19日目

...

基本情報

基本情報

低圧・低速・等速・低摩擦駆動に適した薄形低摩擦シリンダ。
【特長】
・摺動抵抗の小さいメタルシール構造採用により一般シリンダでは使用できない駆動速度域・出力コントロールをカバーする
・摺動抵抗が小さく、0.005MPaでの低圧駆動が可能
・駆動速度範囲0.3mm/sからの低速域で滑かな駆動および等速駆動が可能
・長寿命：10000kmまたは1億回往復のロングライフ
・耐横荷重：軸受部にボールブッシュを内蔵で耐横荷重性を向上（MQQL）
・摺動抵抗が低く安定しているため、0.05N単位程度の出力コントロールが可能（シリンダの受圧面積×圧力精度による）。また、長期停止後の摺動抵抗の変化がない

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
耐横荷重形低摩擦シリンダ MQMシリーズ
耐横荷重形低摩擦シリンダです。低圧・低速・等速・低摩擦～高圧・高速・高速応答（高頻度）の全ての駆動範囲に適しています。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品と同時に購入することが多いのポリウレタンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

薄形低摩擦シリンダ MQQシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品薄形低摩擦シリンダ MQQシリーズ	耐横荷重形低摩擦シリンダ MQMシリーズ	低摩擦シリンダ（単動） MQPシリーズ	省スペース形カートリッジシリンダCATシリーズ	高速形高エネルギー吸収シリンダ HCMシリーズ	省スペース形小形真空吸着付シリンダMVCシリーズ
メーカー	SMC	SMC	SMC	ＣＫＤ	ＣＫＤ	ＣＫＤ
通常価格	9,270円-	14,196円 -	12,204円 -	1,468円 -	-	-
通常出荷日	在庫品1日目〜	6日目〜	在庫品1日目〜	在庫品1日目〜	10日目〜	8日目〜
種類	特殊シリンダ	特殊シリンダ	特殊シリンダ	特殊シリンダ	一般型シリンダ	特殊シリンダ
シリンダ作動方式	複動	複動	特殊単動(外力引込形)	単動(押出し)	複動	複動
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	ブロック形	丸形	ブロック形	角形	丸形	角形
付加機能	標準	標準	標準	標準	標準	ロッド回り止め機能付
