耐横荷重形低摩擦シリンダ MQMシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 14,196円～25,367円

税込単価: 15,616円～27,904円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

スムースシリンダ複動片ロッド CJ2Yシリーズ

通常価格(税別)： 2,250円 (税込価格：2,475円)

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

薄形低摩擦シリンダ MQQシリーズ

通常価格(税別)： 9,270円 (税込価格：10,197円)

通常出荷日：在庫品1日目

低圧・低速・等速・低摩擦～高圧・高速・高速応答（高頻度）の全ての駆動範囲に適し...

詳細情報を確認する

種類
特殊シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
丸形
付加機能
標準
周囲温度 (℃)
-10::80
エンドロック
なし
バルブ
なし
クッション
ラバークッション（標準装備）
チューブ材質
特殊ステンレス鋼
シリンダ仕様
耐横荷重形低摩擦シリンダ
形式
耐横荷重形（ボールブッシュ内蔵）
シール材質
メタルシール

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

取り扱い説明書はこちら

未確定：候補が608型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

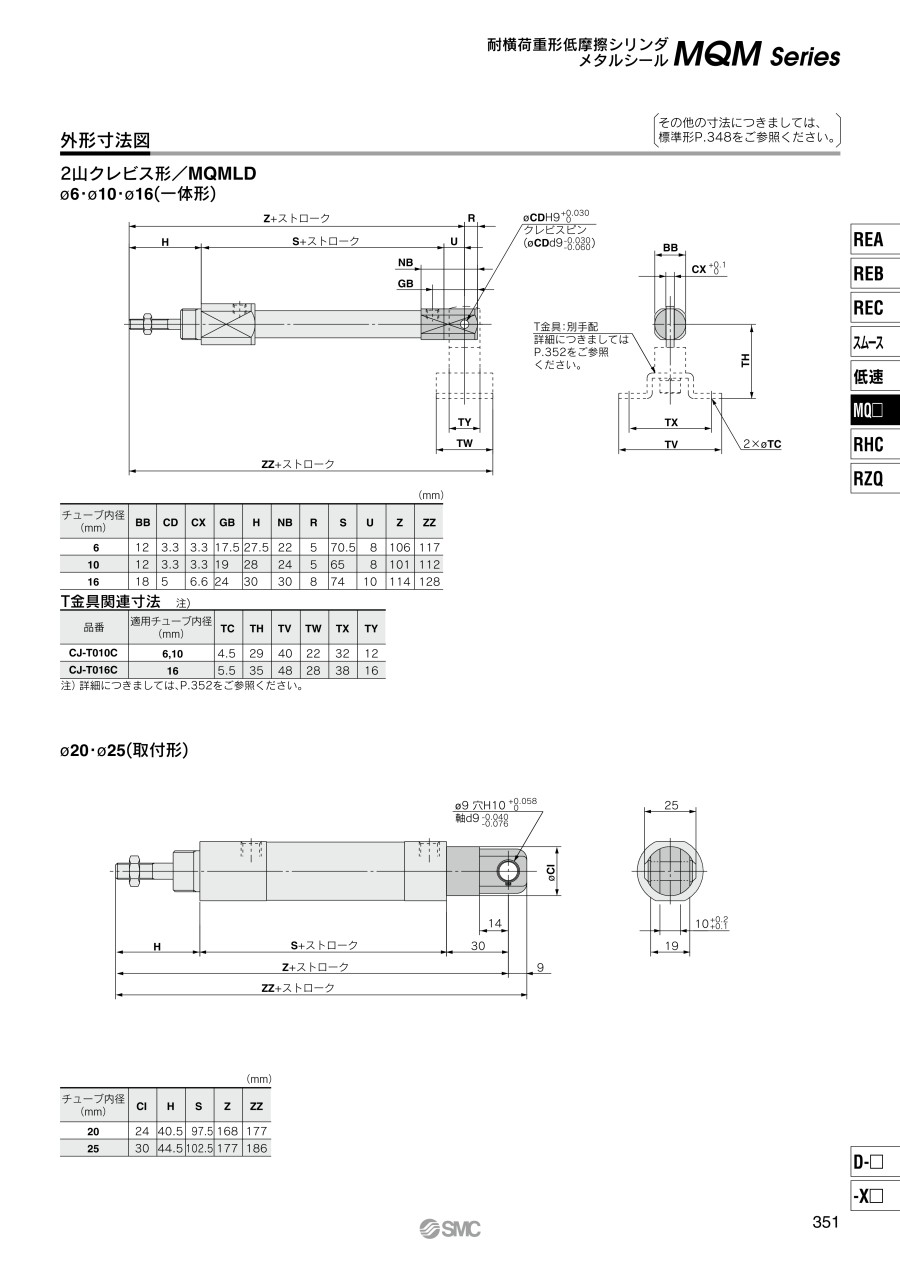

外形図

単位：mm

標準形／MQMLB

チューブ内径6mm

チューブ内径10mm、16mm、20mm、25mm

フート形／MQMLL

チューブ内径6mm

チューブ内径10mm、16mm、20mm、25mm

製品仕様

外観

表示記号複動：片ロッド

製品仕様

チューブ内径（mm）		6	10	16	25
シール構造		メタルシール
作動方式		複動形片ロッド
使用流体		空気
保証耐圧力		1.05MPa
最高使用圧力		0.7MPa
最低使用圧力^注1）	標準形	0.02MPa	0.005MPa
最低使用圧力^注1）	H（高速・高頻度形）	-	0.01MPa
周囲温度および使用流体温度		-10～+80℃
クッション		ラバークッション（標準装備）
給油^注2）		不要（無給油）
ストローク長さの許容差		0～+1.0
使用ピストン速度^注3）	標準形	0.5mm/s～1,000mm/s（P.341参照）
使用ピストン速度^注3）	H（高速・高頻度形）	-	5mm/s～3,000mm/s（P.341参照）
総漏れ量^注4）	供給圧力0.1MPa	150cm³/min		250cm³/min	300cm³/min
	供給圧力0.3MPa	800cm³/min		1,000cm³/min	1,200cm³/min
	供給圧力0.5MPa	1,500cm³/min		2,500cm³/min	3,000cm³/min

注1）水平時の値。（クリーン・ドライエアを使用し凍結なきこと）ただし、ストロークが長くなる程可動部質量の影響やロッドの自重による偏荷重により0.003～0.005MPa程度上昇する場合があります。
注2）給油につきましては、カタログP.339注意事項をご参照ください。なお、本製品は初期潤滑油として、タービン油（標準形）・リチウム石鹸系グリース（高速・高頻度形）を使用しております。ロッド部および配管ポートから潤滑油が滲み出す場合がありますのでご注意ください。
注3）低速駆動は、差圧およびスピードコントローラなどで制御してください。（詳細はカタログP.319推奨回路例をご参照ください。）
注4）値は参考値であり、保証値ではありません。

構造

構成部品

番号	部品名	材質	備考
1	ロッド	炭素鋼	硬質クロムめっき
2	ピストン	特殊ステンレス鋼	-
3	チューブ	特殊ステンレス鋼	-
4	ヘッドカバー	アルミニウム合金	硬質アルマイト
5	ロッドカバー	アルミニウム合金	硬質アルマイト
6	スリーブ	特殊ステンレス鋼	-
7	シート	NBR	-
8	クッションA	ポリウレタン	-
9	クッションB	ポリウレタン	-
10	クッションC	ポリウレタン	-
11	ナット	アルミニウム合金	-
12	ボールブッシュ	-	-
13	O-リング	NBR	-
14	止め輪	炭素工具鋼	燐酸塩被膜
15	ロッド先端ナット	炭素鋼	クロメート
16	取付ナット	黄銅／炭素鋼^注）	-

注）チューブ内径：6mm、10mm、16mmは黄銅
　　チューブ内径：20mm、25mmは炭素鋼

規格表

標準形／MQMLB

チューブ内径（mm）	A	D	F	G1	G2	H	I	J	MM	N1	N2	NA	NN	P			S	ZZ
チューブ内径（mm）	A	D	F	G1	G2	H	I	J	MM	N1	N2	NA	NN	-	TN	TF	S	ZZ
10	15	4	8	15	6	28	18.5	16	M4×0.7	11	20	16	M12×1	M5×0.8	-	-	65	101
16	15	5	10	15	6	30	22	22	M5×0.8	12	21	19.5	M14×1	M5×0.8	-	-	74	114
20	18	8	13	25	8.5	40.5	31.5	28.5	M8×1.25	20.5	33	29	M20×1.5	Rc1/8	NPT1/8	G1/8	97.5	151
25	18	10	13	30	8.5	44.5	34.5	32	M10×1.25	20.5	38	32	M26×1.5	Rc1/8	NPT1/8	G1/8	102.5	160

※ロッド先端ナットおよび取付ナットの詳細は、カタログP.338をご参照ください。

フート形／MQMLL

チューブ内径（mm）	LC	LH	LS	LT	LX	LY	LZ	S	X	Y	Z	ZZ
10	5.5	14	83	2.3	33	25	42	65	6	9	19	108
16	5.5	18	92	2.3	42	30	54	74	6	9	21	119
20	6.8	25	137.5	3.2	40	40	55	97.5	8	20	20.5	166
25	6.8	28	142.5	3.2	40	47	55	102.5	8	20	24.5	175

※その他仕様、寸法図、付属金具寸法等につきましてはカタログを参照してください。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

環境・用途

使用圧力

(MPa)

ポートねじの種類

取付支持形式

最小発注数量

4	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
5	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
6	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
10	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
16	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
19	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
20	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
25	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
40	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
50	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
53	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
55	6	低摩擦(内部抵抗) / 低速	0.02～0.7	Mねじ	基本形	1個
1	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
2	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
4	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
5	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
10	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
13	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
15	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
16	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
20	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
21	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
22	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
25	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
30	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
40	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
45	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
50	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
60	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
75	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
80	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
100	10	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
1	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
3	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
4	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
5	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
6	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
7	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
10	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
14	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
16	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
20	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
25	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
40	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
50	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
55	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
60	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
70	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
75	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
100	10	低摩擦(内部抵抗) / 高速・高頻度	0.005～0.7	Mねじ	基本形	1個
5	16	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
6	16	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
8	16	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
10	16	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
11	16	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
20	16	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
22	16	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
25	16	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
30	16	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個
35	16	低摩擦(内部抵抗) / 低速	0.005～0.7	Mねじ	基本形	1個

通常単価(税別) (税込単価)	通常出荷日

16,282円 ( 17,910円 )	19日目
15,439円 ( 16,983円 )	6日目
14,725円 ( 16,198円 )	19日目
14,257円 ( 15,683円 )	19日目
16,803円 ( 18,483円 )	19日目
15,006円 ( 16,507円 )	19日目
15,006円 ( 16,507円 )	19日目
15,006円 ( 16,507円 )	19日目
15,287円 ( 16,816円 )	19日目
15,566円 ( 17,123円 )	19日目
17,224円 ( 18,946円 )	19日目
17,849円 ( 19,634円 )	19日目
16,904円 ( 18,594円 )	19日目
15,287円 ( 16,816円 )	19日目
15,287円 ( 16,816円 )	19日目
15,287円 ( 16,816円 )	19日目
14,818円 ( 16,300円 )	19日目
15,287円 ( 16,816円 )	19日目
14,819円 ( 16,301円 )	6日目
15,566円 ( 17,123円 )	19日目
15,566円 ( 17,123円 )	19日目
15,566円 ( 17,123円 )	19日目
15,566円 ( 17,123円 )	19日目
15,566円 ( 17,123円 )	19日目
16,389円 ( 18,028円 )	6日目
15,848円 ( 17,433円 )	19日目
16,125円 ( 17,738円 )	6日目
16,127円 ( 17,740円 )	19日目
15,662円 ( 17,228円 )	6日目
16,879円 ( 18,567円 )	6日目
17,016円 ( 18,718円 )	19日目
17,523円 ( 19,275円 )	19日目
16,597円 ( 18,257円 )	19日目
16,597円 ( 18,257円 )	19日目
16,597円 ( 18,257円 )	19日目
16,597円 ( 18,257円 )	19日目
18,359円 ( 20,195円 )	19日目
16,597円 ( 18,257円 )	19日目
16,128円 ( 17,741円 )	19日目
16,597円 ( 18,257円 )	19日目
16,876円 ( 18,564円 )	19日目
16,876円 ( 18,564円 )	19日目
16,876円 ( 18,564円 )	19日目
17,158円 ( 18,874円 )	19日目
17,436円 ( 19,180円 )	19日目
17,436円 ( 19,180円 )	19日目
16,970円 ( 18,667円 )	19日目
19,874円 ( 21,861円 )	19日目
17,250円 ( 18,975円 )	19日目
17,858円 ( 19,644円 )	19日目
16,876円 ( 18,564円 )	19日目
16,876円 ( 18,564円 )	19日目
16,876円 ( 18,564円 )	19日目
16,409円 ( 18,050円 )	19日目
16,876円 ( 18,564円 )	19日目
17,158円 ( 18,874円 )	19日目
17,158円 ( 18,874円 )	19日目
17,158円 ( 18,874円 )	19日目
16,688円 ( 18,357円 )	6日目
17,436円 ( 19,180円 )	19日目

...

基本情報

基本情報

低圧・低速・等速・低摩擦～高圧・高速・高速応答（高頻度）の全ての駆動範囲に適した耐横荷重形低摩擦シリンダ。
【特長】
・摺動抵抗の小さいメタルシール構造採用により一般シリンダでは使用できない駆動速度域・出力コントロールをカバーする
・摺動抵抗が小さく、0.005MPaでの低圧駆動が可能
・駆動速度範囲0.3mm/sからの低速域で滑かな駆動および等速駆動が可能
・摺動抵抗が低く安定しているため、0.05N単位程度の出力コントロールが可能（シリンダの受圧面積×圧力精度による）。また、長期停止後の摺動抵抗の変化がない
・長寿命：10000kmまたは1億回往復のロングライフ
・軸受部にボールブッシュを内蔵で耐横荷重性を向上

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
薄形低摩擦シリンダ MQQシリーズ
薄形低摩擦シリンダです。低圧・低速・等速・低摩擦駆動に適しています。用途にあわせて比較検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品と同時に購入することが多いポリウレタンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
