商品情報

外形図

真空側配管：キャップ配管ロッド先端形状：おねじ

単位：mm

φ10（直径10mm）

φ16～32（直径16～32mm）

製品仕様

ZCDUKR20-20D-M5Bの外観

ZCDUKC16-20D-M3Bの外観

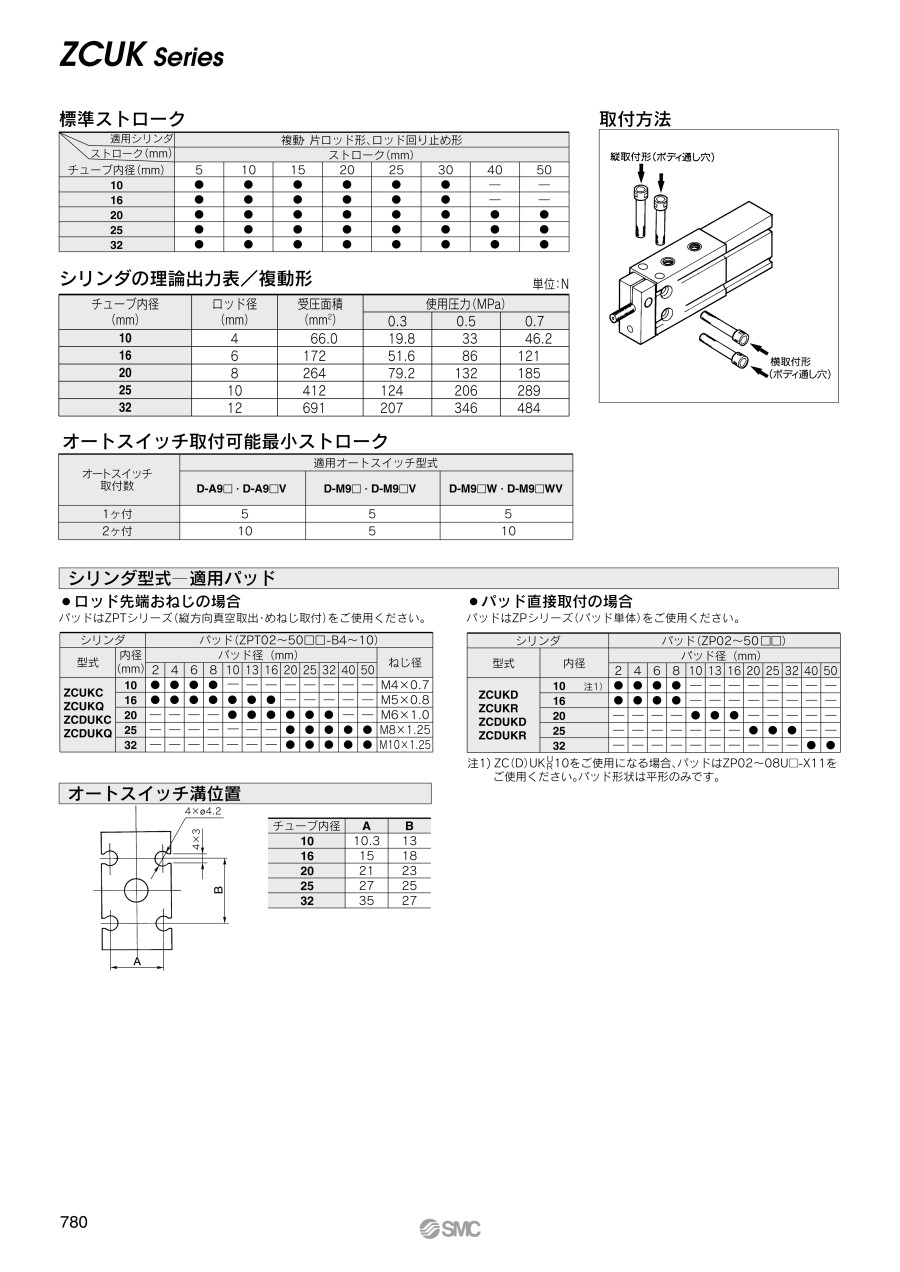

取付方法

※画像はシリーズの代表例を記載しています。本製品の仕様と異なりますのでご注意ください。

製品仕様

チューブ内径（mm）	φ10（内径10mm）	φ20（内径20mm）
使用流体	空気
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低使用圧力	0.13MPa	0.11MPa
真空ポート圧力	-101kPa～+0.6MPa （真空破壊時0～+0.6MPa）
周囲温度および使用流体温度	オートスイッチ無：-10～+70℃（ただし凍結なきこと）オートスイッチ付：-10～+60℃（ただし凍結なきこと）
給油	無給油
使用ピストン速度	50～500mm/s
クッション	両側ラバークッション
ストローク長さの許容差	0～+1.0
ロッド先端ねじの有無	あり、なし（パッド直接取付形）
支持形式	基本形

構造

キャップ配管・おねじタイプ ZC（D）UKC

φ10（直径10mm）

φ16～32（直径16～32mm）

構成部品

番号	名称	材質	備考
1	シリンダチューブ	アルミニウム合金	硬質アルマイト
2	ロッドカバーB	アルミニウム合金	クロメート
3	キャップ	アルミニウム合金	アルマイト
4	ピストン	アルミニウム合金	クロメート
5	ピストンロッド	ステンレス鋼	-
6	ブッシュ	軸受合金	-
7	プレート	アルミニウム合金	ニッケルめっき
8	ガイドロッド	ステンレス鋼	-
9	ブッシュ	軸受合金	-
10	六角穴付ボルト	炭素鋼	クロメート
11	六角穴付止めねじ	炭素鋼	クロメート
12	六角穴付ボルト	炭素鋼	ニッケルめっき
13	ダンパー	ウレタン	-
14	磁石	-	-
15	オートスイッチ	-	-
16	ロッド先端ナット	炭素鋼	クロメート
17	ピストンガスケット	NBR	-
18	ピストンパッキン	NBR	-
19	ロッドパッキン		-
20	ガスケット		-
21	キャップ用ガスケット		-
22	シールワッシャ	圧延鋼板・NBR	-

交換部品／パッキンセット

キャップ配管

-	チューブ内径／部品型番
-	φ10（内径10mm）	φ16（内径16mm）	φ20（内径20mm）	φ25（内径25mm）	φ32（内径32mm）
手配型番	ZCU10-PS	ZCU16-PS	ZCU20-PS	ZCU25-PS	ZCU32-PS

※ パッキンセット18、19、20、21が一式となっていますので、各チューブの手配型番にて手配してください。
※ パッキンセットにはグリースパック（10g）が付属されます。
グリースパックのみ必要な場合は下記型番にて手配してください。
グリース型番：GR-S-010（10g）

規格表

単位：mm

型番	管接続口径		ストローク範囲	A	A’	B	C	φd	φD	E	F	FK	FL	FY	GA	GC
型番	エア配管ポート	真空配管ポート	ストローク範囲	A	A’	B	C	φd	φD	E	F	FK	FL	FY	GA	GC
ZC（D）UKC16	M5×0.8	M5×0.8	5～30	11	12.5	20	32	2	6	7	8	13	17	28	^注1）16.5	31
ZC（D）UKC20	M5×0.8	1/8	5～50	12	14	26	40	3	8	9	8	16	20	33	19	33.5
ZC（D）UKC25	M5×0.8	1/8	5～50	15.5	18	32	50	4	10	10	10	20	22	43.5	21.5	34
ZC（D）UKC32	1/8	1/8	5～50	19.5	22	40	62	5	12	11	12	24	29	51.5	23	34.5

型番	H	J	L	MM	φP	Q	QA	R	S	SA	φT	Y	Z
ZC（D）UKC16	26	14	5	M5×0.8	4.5	4	2	12	30（40）	19.5	7.6深さ6.5	15.5	75.5（85.5）
ZC（D）UKC20	29	16	6	M6×1.0	5.5	9	4.5	16	36（46）	21	9.3深さ9	19.5	86（96）
ZC（D）UKC25	33	20	8	M8×1.25	5.5	9	4.5	20	40（50）	21	9.3深さ8	24.5	94（104）
ZC（D）UKC32	42	24	10	M10×1.25	6.6	13.5	4.5	24	42（52）	22	11深さ11.5	30.5	106（116）

（）内寸法は、オートスイッチ付の場合
注1）ZCUKC16-5Dの場合は、14.5mmとなります。

※上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

...

型番

ZCDUKC10-10D-M9BWSDPC

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

ポートねじの種類

ロッド先端形状

真空配管方法

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A90	0.5	1	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93	3	1	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93	0.5	1	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9B	0.5	2	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9B	3	2	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9B	3	1	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9B	0.5	1	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9BV	0.5	2	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9BW	0.5	1	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9N	0.5	2	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9N	3	2	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9N	3	1	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9N	1	2	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9NV	0.5	2	なし	1個
5	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9NV	1	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A90	0.5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A90	0.5	1	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93	0.5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93	3	1	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93	0.5	1	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93V	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A96	0.5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A96	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9B	0.5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9BA	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9B	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9B	3	1	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9B	1	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9B	0.5	1	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9BV	0.5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9BV	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9BW	0.5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9BW	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9BW	0.5	2	M12-4ピン	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9BWV	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9B	5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9N	0.5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9N	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9NV	0.5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9NV	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9NW	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9NWV	0.5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9NW	5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9P	0.5	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9P	3	2	なし	1個
10	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	M9P	0.5	2	M8-3ピン	1個
15	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
15	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A90	0.5	2	なし	1個
15	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A90	3	2	なし	1個
15	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93	0.5	2	なし	1個
15	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93	3	2	なし	1個
15	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93	3	1	なし	1個
15	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93	0.5	1	なし	1個
15	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93V	0.5	2	なし	1個
15	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93V	3	2	なし	1個
15	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A93V	3	1	なし	1個
15	10	0.13～0.7	M5×0.8	おねじ	キャップ配管	A96V	0.5	2	なし	1個

通常単価(税別) (税込単価)	通常出荷日

6,357円 ( 6,993円 )	19日目
7,246円 ( 7,971円 )	19日目
8,086円 ( 8,895円 )	19日目
7,807円 ( 8,588円 )	19日目
11,126円 ( 12,239円 )	19日目
11,687円 ( 12,856円 )	19日目
9,028円 ( 9,931円 )	19日目
8,749円 ( 9,624円 )	19日目
11,875円 ( 13,063円 )	19日目
8,975円 ( 9,873円 )	19日目
11,312円 ( 12,443円 )	19日目
11,875円 ( 13,063円 )	19日目
9,117円 ( 10,029円 )	19日目
12,925円 ( 14,218円 )	19日目
11,875円 ( 13,063円 )	19日目
12,154円 ( 13,369円 )	19日目
6,667円 ( 7,334円 )	在庫品1日目当日出荷可能
8,134円 ( 8,947円 )	6日目
7,246円 ( 7,971円 )	6日目
9,255円 ( 10,181円 )	6日目
9,817円 ( 10,799円 )	6日目
8,086円 ( 8,895円 )	6日目
7,807円 ( 8,588円 )	6日目
12,196円 ( 13,416円 )	6日目
9,442円 ( 10,386円 )	6日目
10,004円 ( 11,004円 )	6日目
11,126円 ( 12,239円 )	6日目
13,557円 ( 14,913円 )	6日目
11,687円 ( 12,856円 )	6日目
9,028円 ( 9,931円 )	6日目
12,935円 ( 14,229円 )	6日目
8,749円 ( 9,624円 )	6日目
11,875円 ( 13,063円 )	6日目
12,435円 ( 13,679円 )	6日目
11,593円 ( 12,752円 )	6日目
12,154円 ( 13,369円 )	6日目
16,920円 ( 18,612円 )	6日目
12,715円 ( 13,987円 )	6日目
12,342円 ( 13,576円 )	6日目
11,861円 ( 13,047円 )	在庫品1日目当日出荷可能
11,875円 ( 13,063円 )	6日目
11,875円 ( 13,063円 )	6日目
12,435円 ( 13,679円 )	6日目
13,571円 ( 14,928円 )	在庫品1日目当日出荷可能
12,154円 ( 13,369円 )	6日目
12,715円 ( 13,987円 )	6日目
11,312円 ( 12,443円 )	6日目
11,875円 ( 13,063円 )	6日目
16,803円 ( 18,483円 )	6日目
6,731円 ( 7,404円 )	6日目
8,134円 ( 8,947円 )	6日目
8,694円 ( 9,563円 )	6日目
9,255円 ( 10,181円 )	6日目
9,817円 ( 10,799円 )	6日目
8,086円 ( 8,895円 )	6日目
7,807円 ( 8,588円 )	6日目
9,817円 ( 10,799円 )	6日目
10,378円 ( 11,416円 )	6日目
8,369円 ( 9,206円 )	6日目
10,004円 ( 11,004円 )	6日目

...

基本情報

基本情報

コンパクトで取付精度の高い角形小形シリンダ。
【特長】
・エアシリンダ+真空パッドのニーズに応える
・ロッドに真空用通路を設けたフリーマウントシリンダ
・省スペースを実現
・ロッド先端部に真空用配管スペースが不要
・真空用パッド囲りがすっきりまとまります

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
フリーマウントシリンダロッド回り止め形複動・片ロッド CUKシリーズ
同商品タイプの真空用でないロッド回り止め形：複動・片ロッドです。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。
SMC
フリーマウントシリンダロッド回り止め形単動・押出し、引込み CUKシリーズ
同商品タイプの真空用でないロッド回り止め形：単動形です。押し引きのどちらかは空気で操作、戻しは内蔵の弾性体で使用します。用途にあわせて比較検討可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空用フリーマウントシリンダ ZCUKシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

吸着パッドに使用

満足度：5.02018/12/26

製品移送用パッドに使用しています。コンパクトで省スペース化が図れると共に取り付けが容易な商品で使い勝手がよいです。性能に...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QCU/CUKシリーズのオートスイッチ用のマグネットは、標準で内蔵していますか？

CUの品番にの間に”D”が入るとマグネットが内蔵されます（例：CDU10-20D）。
マグネット内蔵のφ16以上は、全長寸法（S,Z寸法）が標準寸法（マグネットなし）より伸びるので、ご注意ください。詳細はカタログをご参照ください。
注1）CDU/CDUKの単動引込み形は、φ20以上から標準よりボディ寸法が伸びます
注2）CDUJシリーズは、φ6以上から標準よりボディ寸法が伸びます。

QCUJ/CU/CUKシリーズに適応する、オートスイッチの選定基準を知りたい。

条件選択として ①取付・・直接（溝）取付のみ ②負荷電圧・・DC or AC 及び電圧 ③スイッチ接点・・有接点 or 無接点④2線式 or 3線式 ⑤環境・・耐水性向上 ⑥診断表示（2色表示） ⑦リード線長さ・・0.5 or 1or 3 or 5 ｍ等をご検討の上、カタログに表記するスイッチから選択してください。
