ハイストッパシリンダ RSHシリーズ

外形図

単位：mm

φ20（直径20mm）

注1）本図はエネルギー吸収能力最大時の寸法を示しています。
注2）オートスイッチ付の場合の外形図も上図と同一です。
注3）本図はピストンロッドが出ている状態を示しています。
注4）図中寸法※部はショックアブソーバ部のダイヤルの調整により変わります。
注5）「外接円φ47（直径47mm）」とは、シリンダチューブの各角に外接する円の直径を表わします。取付用穴径は、φ48（直径48mm）としてください。レバー側から取付る時は、レバーと取付ベースの干渉にご注意願います。このため、取付ベースの板厚を8mm以下としてください。
注6）コンベアの高さは、図に示すコンベア下限位置から上限位置まで（図中寸法※3）の範囲で設定いただくことを推奨いたします。
注7）図中寸法にはストローク長さの許容差（0～+1.4mm）を含んでおりませんので、シリンダの固定（コンベア位置の設定）の際には、これらの影響を考慮していただき、必ずコンベア上限位置（ローラーセンター位置）を基準として注6）の範囲内での設定をお願いいたします。

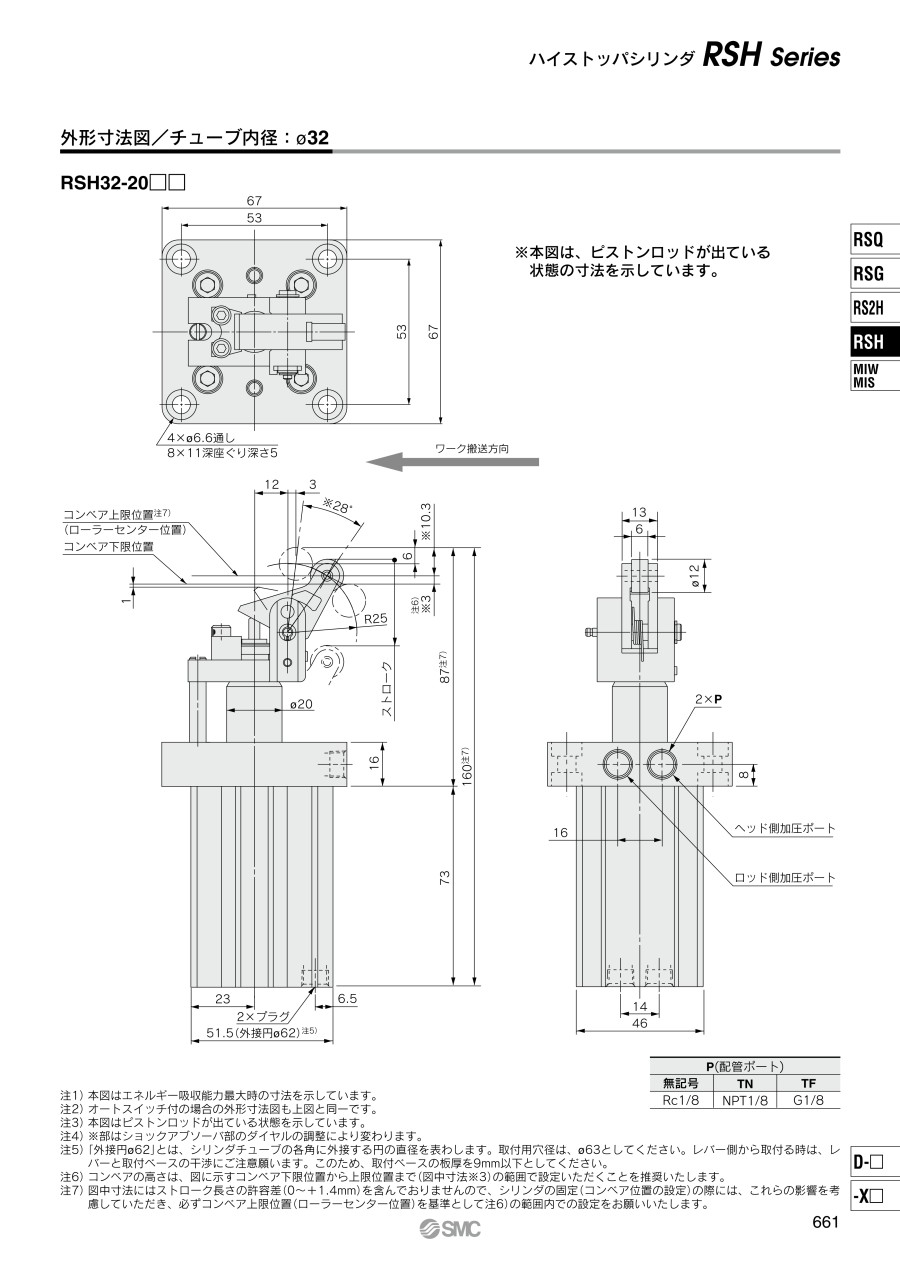

φ32（直径32mm）

P（配管ポート）

• 無記号：Rc1/8
• TN：NPT1/8
• TF：G1/8

注1）本図はエネルギー吸収能力最大時の寸法を示しています。
注2）オートスイッチ付の場合の外形寸法図も上図と同一です。
注3）本図はピストンロッドが出ている状態を示しています。
注4）図中寸法※部はショックアブソーバ部のダイヤルの調整により変わります。
注5）「外接円φ62（直径62mm）」とは、シリンダチューブの各角に外接する円の直径を表わします。取付用穴径は、φ63（直径63mm）としてください。レバー側から取付る時は、レバーと取付ベースの干渉にご注意願います。このため、取付ベースの板厚を9mm以下としてください。
注6）コンベアの高さは、図に示すコンベア下限位置から上限位置まで（図中寸法※3）の範囲で設定いただくことを推奨いたします。
注7）図中寸法にはストローク長さの許容差（0～+1.4mm）を含んでおりませんので、シリンダの固定（コンベア位置の設定）の際には、これらの影響を考慮していただき、必ずコンベア上限位置（ローラーセンター位置）を基準として注6）の範囲内での設定をお願いいたします。

製品仕様

仕様

質量表

単位：kg

構造

複動形（DL、DM）

複動バネ入り形（BL、BM）

単動形（TL、TM）

ロック機構付（-D）（オプション）

キャンセルキャップ使用時（-C）（オプション）

構成部品

交換部品／パッキンセット

• ※ パッキンセットは、33～37（34は除く）が1セットになっておりますので、各チューブ内径の手配型番にて手配ください。
• ※ パッキンセットにはグリースパックは付属しませんので別途手配してください。
  グリース型番：GR-S-010（10g）

交換部品／ショックアブソーバ

リード線・コネクタ仕様の詳細は下記をご参照下さい。

注意・禁止事項

使用上の注意事項

1. 1.ロック機構付の場合は、レバーロック時に反対からの外力はかけないでください。コンベア調整時、パレット移動の際はシリンダを下げてから行ってください。
2. 2.ロック機構付の場合は、レバーがロックした状態でパレットとローラを衝突させないでください。ロックが作動した状態でパレットがローラに衝突した場合、レバーの作動不良の原因となります。（レバーはシリンダが完全に引込んだ状態でロックが解除されます）
3. 3.シリンダ作動中は手を挟まれないようにしてください。シリンダ作動中は、レバーホルダ部が上下しますのでロッドカバーとレバーホルダの間に手や指を挟まれないよう十分注意してください。
4. 4.水、切削油および塵埃などがかからないようにしてください。ショックアブソーバの油漏れや作動不良の原因となります。
5. 5.周囲温度の変化やショックアブソーバ抗力の経年変化により、搬送物の停止状態が変化することがあります。停止状態を定期的にご確認のうえ、適時ショックアブソーバの抗力調整を行ってください。

※上記以外の製品情報につきましては、カタログを参照下さい。
