ものさしくん CE1シリーズ

製品仕様

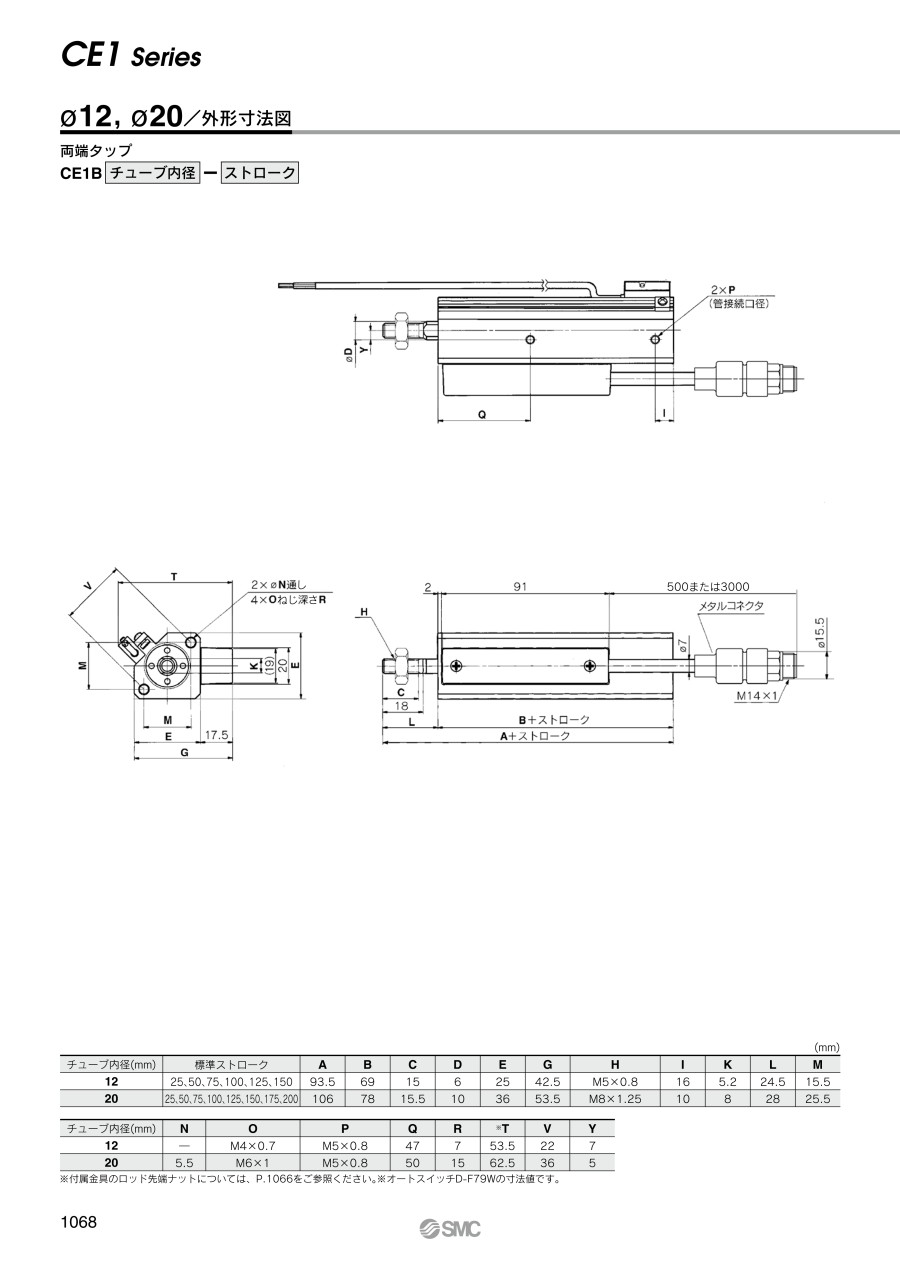

外観

表示記号

• ※1耐水性向上タイプのオートスイッチは、上記型番の製品に取付可能ですが、それにより製品の耐水性能を保証するものではありません。
  上記型番での耐水性向上製品につきましてはSMCサポートセンターへお問い合わせください。
• ※2リード線長さ1mタイプは、D-A93のみの対応となります。

※リード線長さ記号

• 0.5m：無記号（例）M9NW
• 1m：M（例）M9NWM
• 3m：L（例）M9NWL
• 5m：Z（例）M9NWZ
• なし：N（例）J79CN

• ※ ○印の無接点オートスイッチは受注生産となります。
• ※ 上記掲載機種以外にも、適用可能なオートスイッチがあります。
• ※ φ32～63（直径32〜63mm）でD-A9□（V）、M9□（V）、M9□W（V）、M9□A（V）L型をポート面以外に取り付ける場合にはオートスイッチ取付金具を別途手配願います。
• ※ オートスイッチは同梱出荷（未組付）となります。

取付支持金具／部品型番

注1）フート金具をご注文の際、シリンダ1台分の場合には、数量を2ヶで手配ください。
注2）各金具に付属する部品は下記の通りです。

• フート・フランジ／本体取付用ボルト
• 2山クレビス／クレビス用ピン、軸用C形止め輪
• 本体取付用ボルト

製品仕様

製品仕様

注1）カウンタ（CEU5）でのデジタル表示誤差を含みます。
なお、装置に取付後の全体の精度は取付状態および環境によって変化することがありますので装置としてお客様にて校正をお願いします。
注2）シリンダ部は耐水の保護構造とはなっていません。

ロッド先端ナット

【材質】

• φ12（直径12mm）、φ20（直径20mm）：鉄
• φ32～63（直径32～63mm）：圧延鋼材

（標準で一個添付されています。）

単位：mm

構造

φ12（直径12mm）、φ20（直径20mm）

φ32（直径32mm）

φ40～63（直径40～63mm）

構成部品

※正常に動作しなくなる可能性がありますのでパッキン類の交換はSMCサポートセンターへお問い合わせください。
※その他仕様につきましてはカタログを参照してください。

型式表示方法

シリンダストローク

※標準ストローク以外は、すべて特注品となります。詳細につきましては、SMCサポートセンターへお問い合わせください。
チューブ内径12mmでストローク100mm以上のものはロッドへの偏荷重に対して特にご注意願います。

使用上注意

• 液体（水、油、クーラント液等）のかかる環境ではご使用になれません。
• スクレーパ付を特注品で用意していますので詳細はSMCサポートセンターへお問い合わせください。（φ32～63（直径32～63mm））
• φ12（直径12mm）、φ20（直径20mm）品については標準にてスクレーパ付のCEP1シリーズをご使用願います。

質量表（センサケーブル長0.5m、コネクタ付、取付支持金具無し（両端タップ））

単位：kg

注1）センサケーブル長0.5m、コネクタ無しタイプ（CE1□□-□Z）は上記重量より40g減算する。
センサケーブル長3m、コネクタ付タイプ（CE1□□-□L）は上記重量に160g加算する。
センサケーブル長3m、コネクタ無しタイプ（CE1□□-□ZL）は上記重量に120g加算する。
注2）取付支持金具重量は薄形シリンダ（CQ2シリーズ）と共用です。
