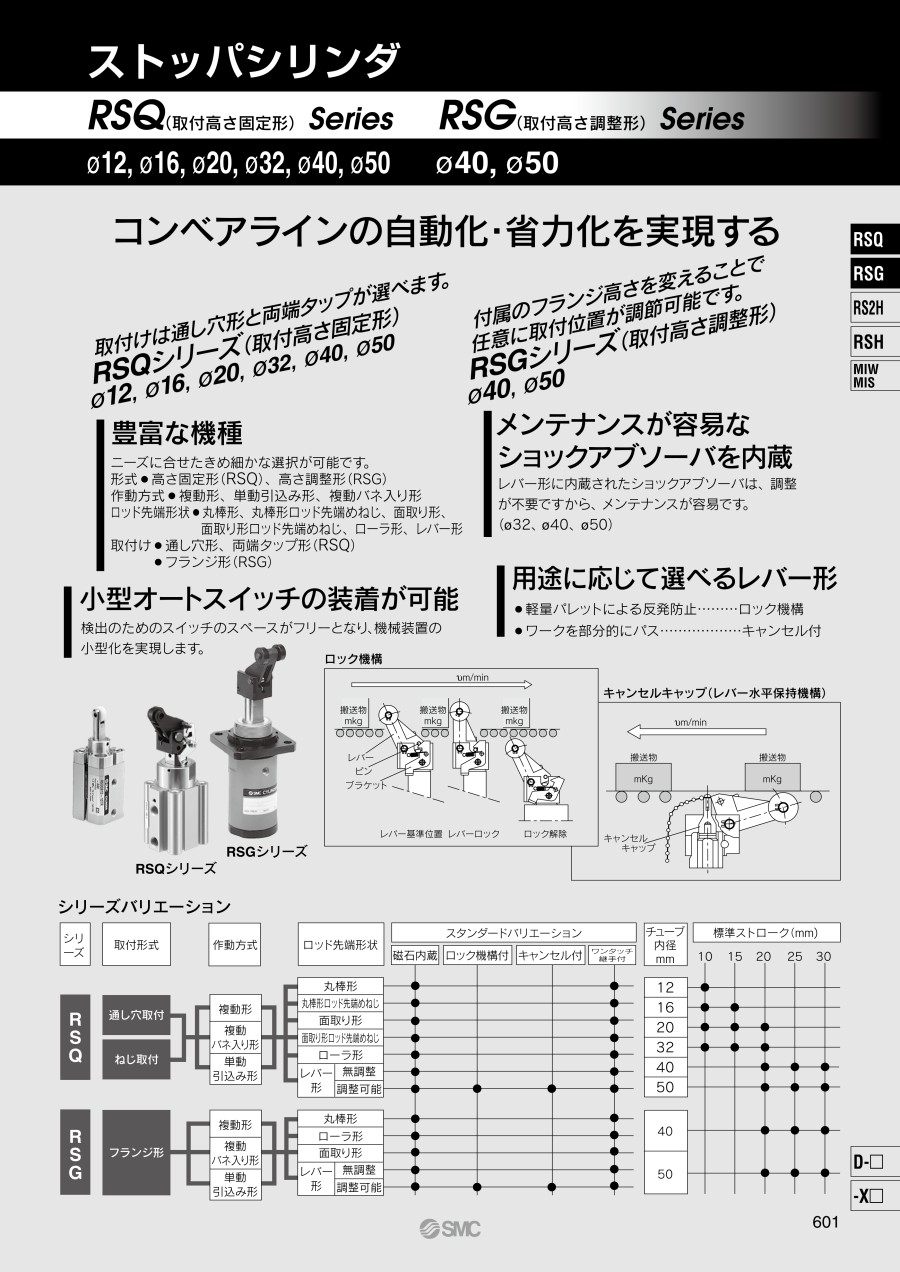

ストッパシリンダ 取付高さ固定形 RSQシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 6,168円～35,906円特別価格
- 税込単価
- 6,785円～39,497円特別価格
取付金具が不要で、豊富なロッド先端形状なエアシリンダ。【特長】・ロッド先端形状...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
- 本図はピストンロッドが出ている状態を示しています。複動バネ入り形、単動引込み形の外形寸法は複動形と同一です。
ロッド先端形状：レバー形（無調整）／通し穴取付
チューブ内径32mm／RS□QB32□-□DLZ（複動形）
ロッド先端形状：レバー形（エネルギー吸収調整形）／通し穴取付
チューブ内径32mm／RS□QB32□-□DBZ（複動形）
ロッド先端形状：レバー形（エネルギー吸収調整形）・ロック機構付／通し穴取付
チューブ内径32mm／ RS□QB32□-□DDZ（複動形）
※上記以外の製品情報につきましては、カタログを参照下さい。
製品仕様
丸棒形
レバー形
ローラ形
面取り形
製品仕様
| チューブ内径（mm） | 16 | 20 | 32 | 40 | 50 |
|---|---|---|---|---|---|
| 作動方式 | 複動形、複動バネ入り形、単動引込み形 | ||||
| 使用流体 | 空気 | ||||
| 保証耐圧力 | 1.5MPa | ||||
| 最高使用圧力 | 1.0MPa | ||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10℃～+70℃（ただし凍結なきこと） オートスイッチ付：-10℃～+60℃（ただし凍結なきこと） | ||||
| 給油 | 不要（無給油） | ||||
| クッション | ラバークッション | ||||
| ストローク長さの許容差 | 0～+1.4注） | ||||
| 使用ピストン速度 | 50～500mm/s | ||||
| 取付形状 | 通し穴・両端タップ | ||||
注）ストローク長さの許容差は、ダンパの変化量は含みません。
標準ストローク表
単位：mm
| チューブ内径 | ロッド先端形状 | |
|---|---|---|
| 丸棒形、面取り形、ローラ形 | レバー形 | |
| 16 | 10、15 | - |
| 20 | 10、15、20 | - |
| 32 | 10、15、20 | |
| 40 | 20、25、30 | 20、25、30 |
| 50 | ||
スプリング力（単動引込み形）
単位：N
| チューブ内径（mm） | 伸長時 | 圧縮時 |
|---|---|---|
| 16 | 4.9 | 14.9 |
| 20 | 3.4 | 14.9 |
| 32 | 8.8 | 18.6 |
| 40, 50 | 13.7 | 27.5 |
※先端形状、丸棒、面取り、ローラ形のみ適用します。
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
注意・禁止事項
外形図の注意事項
注1）単動の場合ワンタッチ管継手はロッド側のみです。
注2）二面幅（K）の位置は任意となり、一定ではありません。
■ロッド先端形状：レバー形（エネルギー吸収調整形）／通し穴取付とロック機構付／通し穴取付のみ
- ※ 本図は調整ボルト下降時（エネルギー吸収最大時）の寸法を示しており、※印寸法は、調整ボルトを上昇させていくに従い（エネルギー吸収減少）寸法が変わります。
φ32（直径32mm）：※30°→※20°、※10.5→※9、※5→※6
φ40（直径40mm）、φ50（直径50mm）：※24°→※16°、※13.5→※11.5、※14→※16
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,815円 ( 8,597円 ) | 19日目 |
14,069円 ( 15,476円 ) | 19日目 |
8,567円 ( 9,424円 ) | 19日目 |
7,884円 ( 8,672円 ) | 19日目 |
14,655円 ( 16,121円 ) | 19日目 |
18,175円 ( 19,993円 ) | 19日目 |
6,553円 ( 7,208円 ) | 19日目 |
11,077円 ( 12,185円 ) | 19日目 |
12,324円 ( 13,556円 ) | 19日目 |
12,169円 ( 13,386円 ) | 19日目 |
12,801円 ( 14,081円 ) | 19日目 |
7,020円 ( 7,722円 ) | 19日目 |
12,911円 ( 14,202円 ) | 19日目 |
13,120円 ( 14,432円 ) | 19日目 |
16,224円 ( 17,846円 ) | 19日目 |
13,920円 ( 15,312円 ) | 19日目 |
13,408円 ( 14,749円 ) | 19日目 |
13,601円 ( 14,961円 ) | 19日目 |
17,282円 ( 19,010円 ) | 19日目 |
14,732円 ( 16,205円 ) | 19日目 |
11,288円 ( 12,417円 ) | 19日目 |
17,927円 ( 19,720円 ) | 19日目 |
13,738円 ( 15,112円 ) | 19日目 |
8,352円 ( 9,187円 ) | 19日目 |
14,577円 ( 16,035円 ) | 19日目 |
7,884円 ( 8,672円 ) | 19日目 |
10,942円 ( 12,036円 ) | 19日目 |
12,565円 ( 13,822円 ) | 19日目 |
14,436円 ( 15,880円 ) | 19日目 |
13,812円 ( 15,193円 ) | 19日目 |
14,436円 ( 15,880円 ) | 19日目 |
14,436円 ( 15,880円 ) | 19日目 |
10,848円 ( 11,933円 ) | 19日目 |
18,499円 ( 20,349円 ) | 19日目 |
14,436円 ( 15,880円 ) | 19日目 |
7,884円 ( 8,672円 ) | 19日目 |
7,956円 ( 8,752円 ) | 6日目 |
11,361円 ( 12,497円 ) | 19日目 |
13,728円 ( 15,101円 ) | 19日目 |
13,885円 ( 15,274円 ) | 19日目 |
7,139円 ( 7,853円 ) | 在庫品1日目当日出荷可能 |
8,509円 ( 9,360円 ) | 6日目 |
8,113円 ( 8,924円 ) | 6日目 |
10,921円 ( 12,013円 ) | 6日目 |
8,737円 ( 9,611円 ) | 6日目 |
13,105円 ( 14,416円 ) | 6日目 |
11,701円 ( 12,871円 ) | 6日目 |
14,352円 ( 15,787円 ) | 6日目 |
12,324円 ( 13,556円 ) | 6日目 |
15,757円 ( 17,333円 ) | 6日目 |
12,480円 ( 13,728円 ) | 6日目 |
13,105円 ( 14,416円 ) | 6日目 |
12,169円 ( 13,386円 ) | 6日目 |
13,412円 ( 14,753円 ) | 在庫品1日目当日出荷可能 |
14,236円 ( 15,660円 ) | 6日目 |
12,480円 ( 13,728円 ) | 6日目 |
12,481円 ( 13,729円 ) | 6日目 |
13,573円 ( 14,930円 ) | 6日目 |
7,815円 ( 8,597円 ) | 19日目 |
10,241円 ( 11,265円 ) | 19日目 |
詳細情報
基本情報
取付金具が不要で、豊富なロッド先端形状なエアシリンダ。
【特長】
・ロッド先端形状の「丸棒形」、「面取り形」にめねじタイプを追加
・新ボディ採用によりオートスイッチ4面取付可能
・使用用途に合わせた形状が選択可能
・用途に応じて選べるレバー形
・ショックアブソーバの交換が容易
・ロッド側タップ取付、ヘッド側タップ取付、通し穴取付の3通りの取付方法
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
丸棒形：一般的なタイプです。
面取り形：片面取りでパレットの当り面を平面にしたタイプで、当り面は固定されます。
ローラ形：面取りタイプの先端に樹脂ローラがあり、止めたパレットの底面をローラで円滑に通過させた後にロッドが上昇することで、次のパレットを待機することができます。
(ショックアブソーバ内蔵)レバー形：ローラの付いたレバーの揺動を利用して、内蔵のショックアブソーバで衝撃を吸収します。
運動エネルギーは搬送物の質量と搬送スピードで決まります。
停止中にはコンベアの駆動から搬送荷重（質量×g）と摩擦の関係で荷重が作用し続け、これがシリンダに横荷重として作用します。
ストッパシリンダの選定は、カタログ記載の選定グラフをご確認ください。
この荷重Nは搬送物荷重N（質量kg×重力加速度g）とコンベア面の摩擦係数μで計算されます。また、コンベアに傾斜がある場合は、搬送物の荷重の一部が作用します。横荷重が大きくなるとストッパシリンダを引き込む際の抵抗が大きくなり、動作に高い圧力が必要になります。
具体的な検討は、カタログ記載の「横荷重と作動圧力」のグラフをご参照ください。
