エアシリンダ ロッド回り止め形 複動 CG1Kシリーズ
- 通常単価(税別)
- 5,468円～48,573円
- 税込単価
- 6,015円～53,430円
ロッド先端形状めねじを標準化したエアシリンダ。【特長】・オートスイッチ操作性向...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。

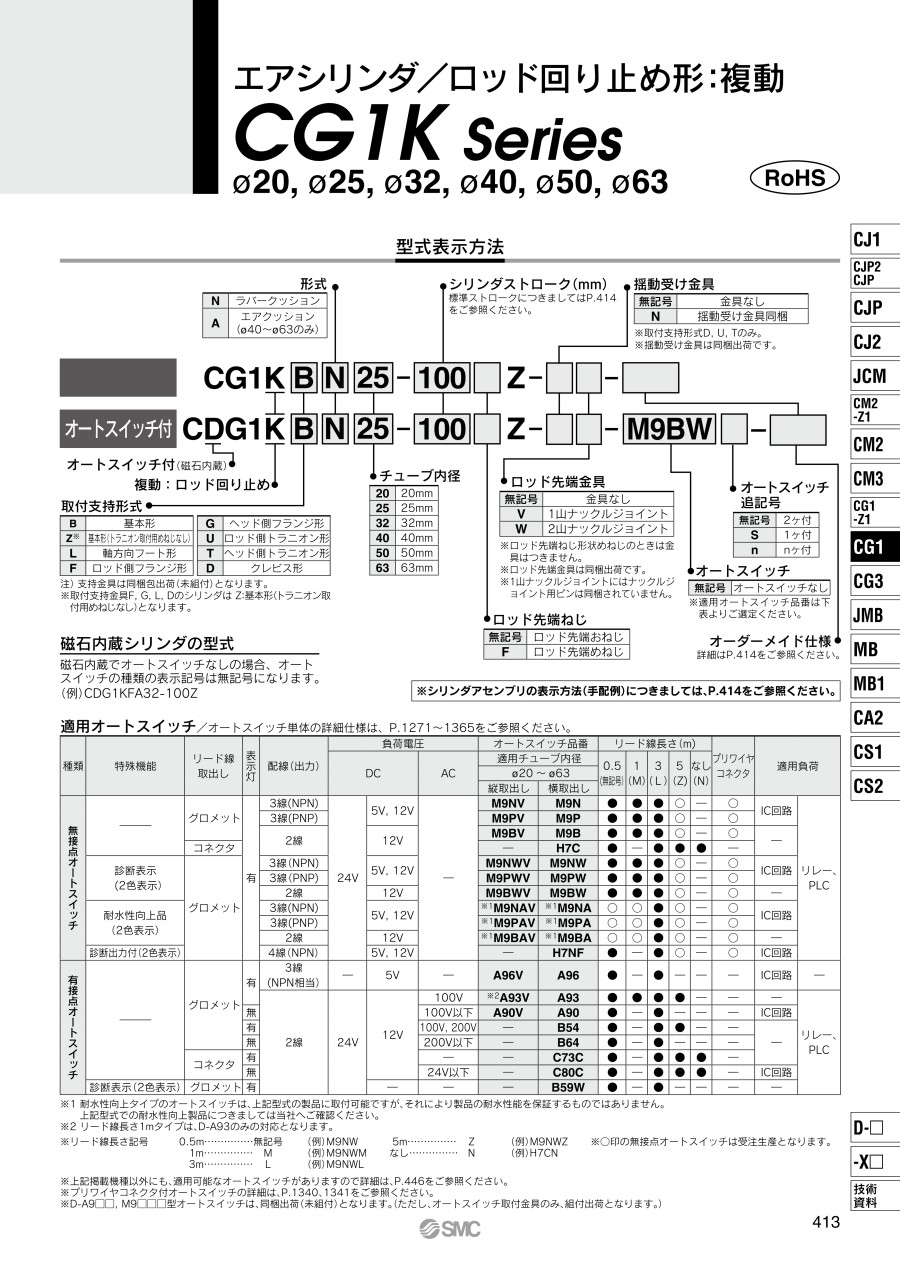

未確定：候補が4,280型番あります。
商品情報
外形図
単位：mm
ラバークッション付 φ20～63（直径20～63mm）
エアクッション付 φ40～63（直径40～63mm）
ロッド先端めねじ形
製品仕様
エアシリンダ／ロッド回り止め形：複動 CG1Kシリーズの外観
表示記号：ラバークッション
表示記号：エアクッション
製品仕様
| チューブ内径（mm） | 20 | 25 | 32 | 40 | 50 | 63 |
|---|---|---|---|---|---|---|
| 作動方式 | 複動形片ロッド | |||||
| 給油 | 不要（無給油） | |||||
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 最低使用圧力 | 0.05MPa | |||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10℃～+70℃ （凍結なきこと） オートスイッチ付：-10℃～+60℃（凍結なきこと） | |||||
| 使用ピストン速度 | 50～500mm/s | |||||
| ストローク長さの許容差 | ～1,000st（0～+1.4）mm、～1,500st（0～+1.8）mm | |||||
| クッション | ラバークッション、エアクッション（φ40（直径40mm）～φ63（直径63mm）のみ） | |||||
| ロッド不回転精度注） | ±1° | ±0.8° | ±0.5° | |||
| 取付支持形式 | 基本形、基本形（トラニオン取付用めねじなし）、軸方向フート形、ロッド側フランジ形、ヘッド側フランジ形、ロッド側トラニオン形、ヘッド側トラニオン形、 クレビス形 | |||||
注）ロッド不回転精度は標準ストロークの値です。
ストローク表
単位：mm
| チューブ内径 | 標準ストローク | 最大製作可能ストローク注2） |
|---|---|---|
| 20 | 25、50、75、100、125、150、200 | 201～1,500 |
| 25 | 25、50、75、100、125、150、200、250、300 | 301～1,500 |
| 32 | ||
| 40 | ||
| 50・63 |
注2）最大製作可能ストロークはロングストロークを示します。
注3）使用方法により使用可能なストロークの確認が必要です。詳細につきましては、カタログの前付部「エアシリンダの機種選定手順」をご参照ください。
また、標準ストロークを超える場合には、たわみ等により仕様を満足することができない場合がありますのでご注意ください。
■オーダーメイド仕様：可変行程シリンダ／押出し調整形の詳細は下記をご参照下さい。
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
■オーダーメイド仕様：可変行程シリンダ／引込み調整形の詳細は下記をご参照下さい。
■オーダーメイド仕様：オートスイッチレール取付形の詳細は下記をご参照下さい。
規格表
| チューブ 内径 | ストローク範囲 | A | AL | B1 | C | D | E | F | GA | GB | H | H1 | I | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | ロングストローク | |||||||||||||
| 20 | ～200 | 201～1,500 | 18 | 15.5 | 13 | 14 | 9.2 | 12 | 2 | 12 | 10（12） | 35 | 5 | 26 |
| 25 | ～300 | 301～1,500 | 22 | 19.5 | 17 | 16.5 | 11 | 14 | 2 | 12 | 10（12） | 40 | 6 | 31 |
| 32 | ～300 | 301～1,500 | 22 | 19.5 | 17 | 20 | 12 | 18 | 2 | 12 | 10（12） | 40 | 6 | 38 |
| 40 | ～300 | 301～1,500 | 30 | 27 | 19 | 26 | 16 | 25 | 2 | 13 | 10（13） | 50 | 8 | 47 |
| 50 | ～300 | 301～1,500 | 35 | 32 | 27 | 32 | 20 | 30 | 2 | 14 | 12（14） | 58 | 11 | 58 |
| 63 | ～300 | 301～1,500 | 35 | 32 | 27 | 38 | 20 | 32 | 2 | 14 | 12（14） | 58 | 11 | 72 |
| チューブ 内径 | ストローク範囲 | J | KA | MM | NA | P | S | TA | TB | TC | ZZ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | ロングストローク | |||||||||||
| 20 | ～200 | 201～1,500 | M4×0.7深7 | 8 | M8×1.25 | 24 | 1/8 | 69（77） | 11 | 11 | M5×0.8 | 106（114） |
| 25 | ～300 | 301～1,500 | M5×0.8深7.5 | 10 | M10×1.25 | 29 | 1/8 | 69（77） | 11 | 11 | M6×0.75 | 111（119） |
| 32 | ～300 | 301～1,500 | M5×0.8深8 | 10 | M10×1.25 | 35.5 | 1/8 | 71（79） | 11 | 10（11） | M8×1.0 | 113（121） |
| 40 | ～300 | 301～1,500 | M6×1深12 | 14 | M14×1.5 | 44 | 1/8 | 78（87） | 12 | 10（12） | M10×1.25 | 130（139） |
| 50 | ～300 | 301～1,500 | M8×1.25深16 | 18 | M18×1.5 | 55 | 1/4 | 90（102） | 13 | 12（13） | M12×1.25 | 150（162） |
| 63 | ～300 | 301～1,500 | M10×1.5深16 | 18 | M18×1.5 | 69 | 1/4 | 90（102） | 13 | 12（13） | M14×1.5 | 150（162） |
- ※ 取付支持形式別の外形寸法はCG1標準およびロングストロークと同一寸法です。カタログをご参照ください。
- ※ （ ）内寸法はロングストロークの場合
エアクッション付の場合
| チューブ内径 | WA | WB | Wθ | WH |
|---|---|---|---|---|
| 40 | 17 | 15（17） | 20° | 1.5 |
| 50 | 18 | 16（18） | 20° | 3 |
| 63 | 18 | 17（18） | 20° | 3 |
※（ ）内寸法はロングストロークの場合
ロッド先端めねじ形
| チューブ内径 | A1 | H | MM | ZZ |
|---|---|---|---|---|
| 20 | 8 | 13 | M4×0.7 | 84（92） |
| 25 | 8 | 14 | M5×0.8 | 85（93） |
| 32 | 12 | 14 | M6×1 | 87（95） |
| 40 | 13 | 15 | M8×1.25 | 95（104） |
| 50 | 18 | 16 | M10×1.5 | 108（120） |
| 63 | 18 | 16 | M10×1.5 | 108（120） |
注意・禁止事項
※上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,788円 ( 12,967円 ) | 19日目 |
11,788円 ( 12,967円 ) | 19日目 |
17,371円 ( 19,108円 ) | 19日目 |
18,606円 ( 20,467円 ) | 19日目 |
12,097円 ( 13,307円 ) | 19日目 |
12,097円 ( 13,307円 ) | 19日目 |
18,302円 ( 20,132円 ) | 19日目 |
16,970円 ( 18,667円 ) | 19日目 |
11,265円 ( 12,392円 ) | 19日目 |
14,632円 ( 16,095円 ) | 19日目 |
17,062円 ( 18,768円 ) | 19日目 |
11,594円 ( 12,753円 ) | 19日目 |
15,977円 ( 17,575円 ) | 19日目 |
17,391円 ( 19,130円 ) | 19日目 |
19,667円 ( 21,634円 ) | 19日目 |
16,441円 ( 18,085円 ) | 19日目 |
11,922円 ( 13,114円 ) | 19日目 |
15,287円 ( 16,816円 ) | 19日目 |
17,157円 ( 18,873円 ) | 19日目 |
17,623円 ( 19,385円 ) | 19日目 |
15,751円 ( 17,326円 ) | 19日目 |
14,227円 ( 15,650円 ) | 19日目 |
12,247円 ( 13,472円 ) | 19日目 |
15,613円 ( 17,174円 ) | 19日目 |
16,362円 ( 17,998円 ) | 19日目 |
13,028円 ( 14,331円 ) | 19日目 |
17,991円 ( 19,790円 ) | 19日目 |
13,028円 ( 14,331円 ) | 19日目 |
12,247円 ( 13,472円 ) | 19日目 |
17,218円 ( 18,940円 ) | 19日目 |
13,339円 ( 14,673円 ) | 19日目 |
13,728円 ( 15,101円 ) | 19日目 |
12,575円 ( 13,833円 ) | 19日目 |
15,941円 ( 17,535円 ) | 19日目 |
16,501円 ( 18,151円 ) | 19日目 |
15,285円 ( 16,814円 ) | 19日目 |
17,063円 ( 18,769円 ) | 19日目 |
21,071円 ( 23,178円 ) | 19日目 |
18,302円 ( 20,132円 ) | 19日目 |
17,811円 ( 19,592円 ) | 19日目 |
18,371円 ( 20,208円 ) | 19日目 |
22,801円 ( 25,081円 ) | 19日目 |
13,231円 ( 14,554円 ) | 19日目 |
14,874円 ( 16,361円 ) | 19日目 |
16,229円 ( 17,852円 ) | 19日目 |
13,231円 ( 14,554円 ) | 19日目 |
16,596円 ( 18,256円 ) | 19日目 |
17,157円 ( 18,873円 ) | 19日目 |
17,344円 ( 19,078円 ) | 19日目 |
18,466円 ( 20,313円 ) | 19日目 |
22,801円 ( 25,081円 ) | 19日目 |
20,009円 ( 22,010円 ) | 19日目 |
19,494円 ( 21,443円 ) | 19日目 |
13,883円 ( 15,271円 ) | 19日目 |
13,883円 ( 15,271円 ) | 19日目 |
17,250円 ( 18,975円 ) | 19日目 |
17,998円 ( 19,798円 ) | 19日目 |
19,542円 ( 21,496円 ) | 19日目 |
13,883円 ( 15,271円 ) | 19日目 |
17,250円 ( 18,975円 ) | 19日目 |
詳細情報
基本情報
ロッド先端形状めねじを標準化したエアシリンダ。
【特長】
・オートスイッチ操作性向上
・オートスイッチ位置微調整が容易
・スイッチブラケット透明化によるインジケータランプ視認性向上
・基本形にトラニオン取付用タップなし形状を追加設定
・ロッド先端金具、揺動受け金具付の品番を設定した（シリンダと金具を別々に手配する手間が省ける）
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
エアシリンダ ロッド回り止め形 複動 CG1Kシリーズのレビュー
搬送機の反転支持
3
3.02021/06/25
作動性はいいのですが、軸に断面２次方向のモーメントが掛るとシリンダヘッドスラストが摩耗しやすく、そこからエア漏れしやすく...もっと読む
0人が参考にしています。
機械
4
4.02020/12/27
ロッドが回ってはいけない時に使用しました。何の問題もなく使用できました。
0人が参考にしています。
よくあるご質問（FAQ）
QCG1シリーズの品番に、記号のZが付くものと付かないものがあるが、何が違うのですか？
A
CG1-Zシリーズはモデルチェンジをした現行機種になります。
旧ＣＧ１シリーズは、2013年9月に生産終了しました。CG1-Zシリーズは、①ロッド先端形状 めねじ追加、②オートスイッチ取り扱い改善、③オプション金具付品番の追加設定などを盛り込んだシリーズです。
本体取付寸法に変更はありません。しかし、チューブガスケットの設置方法の変更により、メンテナンス部品の互換はありませんので、ご注意ください。
注1）エアクッション付はクッションニードルを埋め込みに変更しました
注2）CG1のエンドロックタイプ:CBG1、ブレーキ付タイプ:CLG、CNGは、Ｚシリーズになっていません(2018年2月現在)。
旧ＣＧ１シリーズは、2013年9月に生産終了しました。CG1-Zシリーズは、①ロッド先端形状 めねじ追加、②オートスイッチ取り扱い改善、③オプション金具付品番の追加設定などを盛り込んだシリーズです。
本体取付寸法に変更はありません。しかし、チューブガスケットの設置方法の変更により、メンテナンス部品の互換はありませんので、ご注意ください。
注1）エアクッション付はクッションニードルを埋め込みに変更しました
注2）CG1のエンドロックタイプ:CBG1、ブレーキ付タイプ:CLG、CNGは、Ｚシリーズになっていません(2018年2月現在)。
QCG1のø50軸方向フート金具：CG-L050を1個で発注したが、フート金具が１個で納入された。
両側の1セットの意味で、フート金具2個が納入されないのですか？
両側の1セットの意味で、フート金具2個が納入されないのですか？
A
軸方向フート金具だけは、シリンダ1台分の場合の数量は2個でご発注ください。
その他の取付け金具は数量1個で結構です。
その他の取付け金具は数量1個で結構です。
QCG1シリーズの二山ナックルジョイント（ロッド先端金具）の品番は？
A
CG1カタログの「付属金具寸法」のページに、二山ナックルジョイント（Y-G□）が記載されています。下記に「付属金具寸法」のページより、二山ナックルジョイントを抜粋しましたので、ご確認ください。品番Y－G□で、ナックル用ピンと止め輪が付属します。
