真空用ドレンセパレータ AMJシリーズ

エレメント交換がワンタッチで可能な真空用ドレンセパレータ AMJ シリーズ。【...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
    商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。
未確定:候補が37型番あります。
数量:

商品情報

外形図

単位:mm

AMJ3000/AMJ4000

AMJ3000/AMJ4000 寸法図

AMJ5000

AMJ5000 寸法図

製品仕様

真空用ドレンセパレータ AMJ シリーズ 商品イメージ

仕様

使用流体空気
使用圧力-100kPa~+1.0MPa
保証耐圧力1.5MPa
周囲温度および使用流体温度5~60℃
水滴除去率90%
エレメント交換時期2年または圧力降下が0.02MPaに達した時
型番AMJ3000AMJ4000AMJ5000
推奨流量 L/min(ANR)200300500
管接続口径1/4、 3/83/8、 1/23/4、 1
質量(kg)0.30.61.1

付属品

適用型番AMJ3000AMJ4000AMJ5000
ブラケットアセンブリ(取付ねじ2本付)AF30P-050ASAF40P-050ASAF50P-050AS

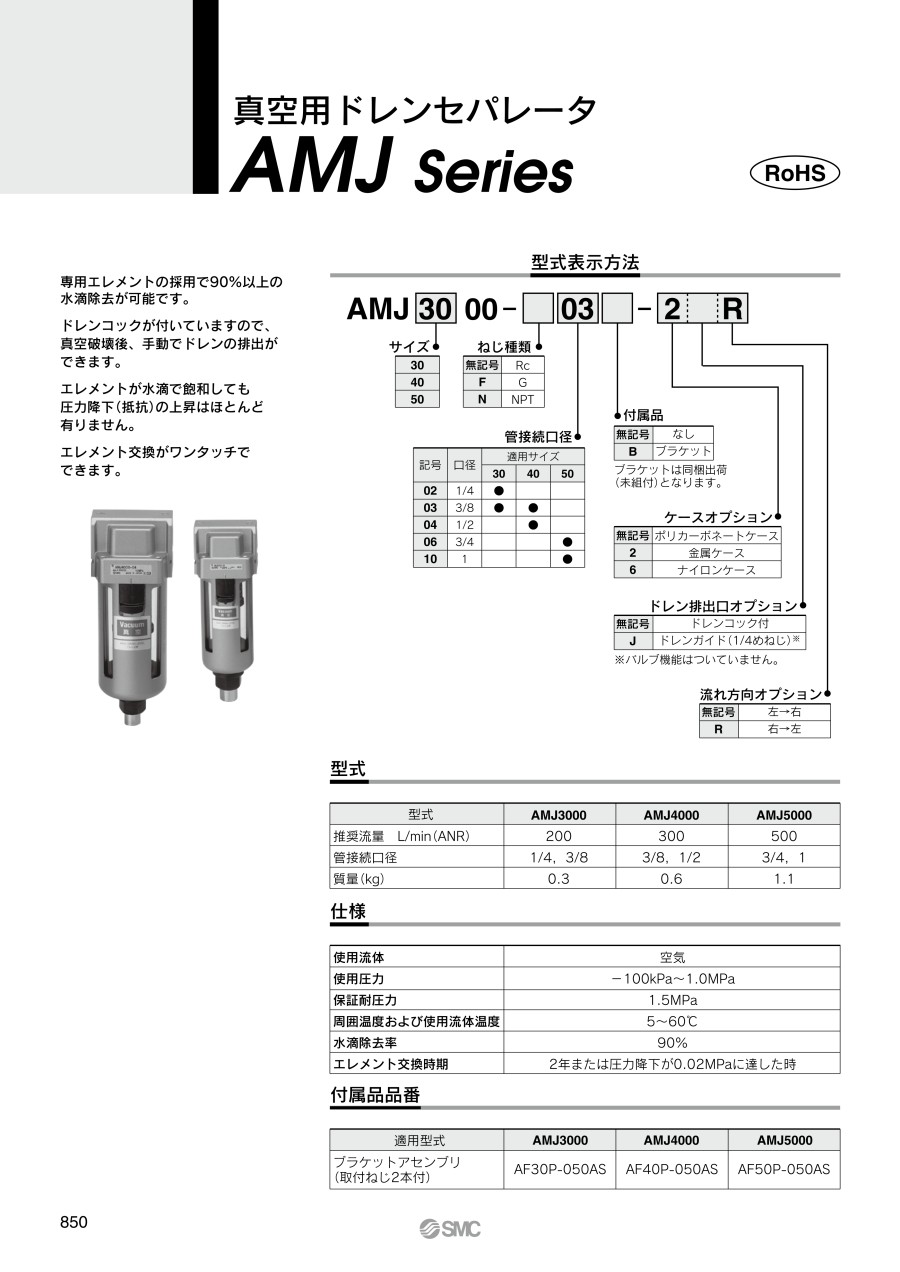

型式表示方法

型番例
型番例(ケースアセンブリ)

ケースアセンブリ

構造

真空用ドレンセパレータ AMJ シリーズ 構造図

構成部品

番号部品名材質備考
1ボディアルミニウム合金プラチナシルバー塗装

交換部品

番号部品名材質部品型番
AMJ3000AMJ4000AMJ5000
2エレメントアセンブリ-AMJ-EL3000AMJ-EL4000AMJ-EL5000
3ケースアセンブリ-AMJ-CA30-□AMJ-CA40-□AMJ-CA40-□
4OリングNBRC3SFP-260SC4SFP-260SC4SFP-260S
5OリングNBR--111710
6スペーサNBRAMJ-SA001AMJ-SA002AMJ-SA003
  • ※ ケースアセンブリには番号(6)のスペーサは含まれておりません。

規格表

単位:mm
型番管接続口径
Q
ABCDブラケット取付寸法
EFGHJKLM
AMJ30001/4、 3/853165(166)1453164140236.58532.3
AMJ40003/8、 1/270199(202)1870175054268.510.5702.3
AMJ50003/4、 190278(280)2490237066351113903.2
  • ※ ( )内は金属ケースの場合

型番リスト

表示件数

サイズ

ねじ種類

管接続口径

付属品

ケースオプション

ドレン排出口オプション

流れ方向オプション

適用機種

種類

関連部品種類

推奨流量

(L/min(ANR))

最小発注数量
30
Rc
1/4
なし
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
200
1個
30
Rc
1/4
なし
ナイロンケース
ドレンコック付
右→左
-
ドレンセパレータ
-
200
1個
30
Rc
1/4
なし
ポリカーボネートケース
ドレンコック付
右→左
-
ドレンセパレータ
-
200
1個
30
Rc
1/4
ブラケット
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
200
1個
30
Rc
1/4
ブラケット
金属ケース
ドレンコック付
左→右
-
ドレンセパレータ
-
200
1個
30
Rc
1/4
ブラケット
ナイロンケース
ドレンコック付
右→左
-
ドレンセパレータ
-
200
1個
30
Rc
1/4
ブラケット
ポリカーボネートケース
ドレンガイド(1/4めねじ)
左→右
-
ドレンセパレータ
-
200
1個
30
Rc
3/8
なし
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
200
1個
30
Rc
3/8
ブラケット
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
200
1個
30
Rc
3/8
ブラケット
ポリカーボネートケース
ドレンガイド(1/4めねじ)
左→右
-
ドレンセパレータ
-
200
1個
30
G
1/4
なし
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
200
1個
30
G
3/8
なし
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
200
1個
30
NPT
1/4
ブラケット
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
200
1個
40
Rc
3/8
ブラケット
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
300
1個
40
Rc
3/8
ブラケット
ナイロンケース
ドレンガイド(1/4めねじ)
左→右
-
ドレンセパレータ
-
300
1個
40
Rc
3/8
ブラケット
ポリカーボネートケース
ドレンガイド(1/4めねじ)
左→右
-
ドレンセパレータ
-
300
1個
40
Rc
1/2
なし
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
300
1個
40
Rc
1/2
なし
ポリカーボネートケース
ドレンコック付
右→左
-
ドレンセパレータ
-
300
1個
40
Rc
1/2
ブラケット
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
300
1個
40
Rc
1/2
ブラケット
金属ケース
ドレンコック付
左→右
-
ドレンセパレータ
-
300
1個
40
Rc
1/2
ブラケット
ポリカーボネートケース
ドレンガイド(1/4めねじ)
左→右
-
ドレンセパレータ
-
300
1個
40
G
3/8
なし
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
300
1個
40
G
1/2
なし
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
300
1個
40
NPT
1/2
ブラケット
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
300
1個
50
Rc
3/4
なし
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
500
1個
50
Rc
3/4
なし
ナイロンケース
ドレンコック付
左→右
-
ドレンセパレータ
-
500
1個
50
Rc
3/4
ブラケット
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
500
1個
50
Rc
3/4
ブラケット
金属ケース
ドレンコック付
右→左
-
ドレンセパレータ
-
500
1個
50
Rc
3/4
ブラケット
ポリカーボネートケース
ドレンガイド(1/4めねじ)
左→右
-
ドレンセパレータ
-
500
1個
50
Rc
1
ブラケット
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
500
1個
50
G
1
なし
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
500
1個
50
NPT
3/4
ブラケット
ポリカーボネートケース
ドレンコック付
左→右
-
ドレンセパレータ
-
500
1個
40
Rc
-
-
金属ケース
ドレンコック
-
AMJ4000、AMJ5000
関連部品
ケースアセンブリ
-
1個
-
-
-
-
-
-
-
AMJ3000
関連部品
エレメントアセンブリ
-
1個
-
-
-
-
-
-
-
AMJ4000
関連部品
エレメントアセンブリ
-
1個
-
-
-
-
-
-
-
AMJ5000
関連部品
エレメントアセンブリ
-
1個
-
-
-
-
-
-
-
AMJ4000
関連部品
スぺーサ
-
1個
通常単価(税別) (税込単価)
通常出荷日
6,495
( 7,145 )
6日目
6,836
( 7,520 )
9日目
6,837
( 7,521 )
19日目
7,040
( 7,744 )
在庫品1日目当日出荷可能
8,542
( 9,396 )
在庫品1日目当日出荷可能
8,013
( 8,814 )
在庫品1日目当日出荷可能
6,714
( 7,385 )
3日目
6,495
( 7,145 )
6日目
7,294
( 8,023 )
在庫品1日目当日出荷可能
6,714
( 7,385 )
6日目
6,495
( 7,145 )
6日目
6,495
( 7,145 )
6日目
7,039
( 7,743 )
6日目
8,245
( 9,070 )
在庫品1日目当日出荷可能
7,969
( 8,766 )
6日目
7,523
( 8,275 )
6日目
8,006
( 8,807 )
6日目
7,635
( 8,399 )
9日目
7,864
( 8,650 )
6日目
8,890
( 9,779 )
9日目
8,402
( 9,242 )
在庫品1日目当日出荷可能
7,635
( 8,399 )
6日目
7,635
( 8,399 )
6日目
7,864
( 8,650 )
6日目
11,920
( 13,112 )
在庫品1日目当日出荷可能
11,046
( 12,151 )
9日目
11,055
( 12,161 )
6日目
11,476
( 12,624 )
6日目
10,256
( 11,282 )
6日目
11,055
( 12,161 )
6日目
10,256
( 11,282 )
6日目
10,969
( 12,066 )
6日目
4,308
( 4,739 )
在庫品1日目当日出荷可能
2,749
( 3,024 )
在庫品1日目当日出荷可能
3,216
( 3,538 )
在庫品1日目当日出荷可能
3,864
( 4,250 )
6日目
310
( 341 )
在庫品1日目当日出荷可能

詳細情報

基本情報

エレメント交換がワンタッチで可能な真空用ドレンセパレータ AMJ シリーズ。
【特長】
・真空ラインに設置するだけで空気中の水滴を除去
・真空ポンプやエジェクタの故障を防止
・専用エレメントの採用で90%以上の水滴除去が可能
・ドレンコックが付いているので、真空破壊後、手動でドレンの排出が可能
・エレメントが水滴で飽和しても圧力降下(抵抗)の上昇がほとんどない
