薬液用バルブ外部ノンメタルエアオペレートタイプインサートブッシュ式継手一体型スペースセービング

メカニカル部品技術窓口

絞り込み条件

未確定：候補が57型番あります。

SMC

薬液用バルブ外部ノンメタルエアオペレートタイプインサートブッシュ式継手一体型スペースセービング

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 26,786円～82,319円

税込単価: 29,465円～90,551円

液溜まり防止薬液用バルブ外部ノンメタルインサートブッシュ式継手一体型/省ス...

詳細情報を確認する

パイロットポート方向
1

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が57型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

基本形高背圧 N.C.弁

製品仕様

薬液用バルブ外部ノンメタルインサートブッシュ式継手一体型／省スペース接続 LVQS シリーズ商品イメージ

仕様

型番		LVQ20S	LVQ30S	LVQ40S
接続継手サイズ		2	3	4
継手種類	IN・OUTポート	LQ1またはLQ2
継手種類	パイロットポート	LQ1
オリフィス径		φ4（オリフィス径4mm）	φ8（オリフィス径8mm）	φ10（オリフィス径10mm）
流量特性	Kv	0.3	1.1	1.6
流量特性	Cv	0.35	1.3	1.9
耐圧（MPa）		1
使用圧力＜A→B流れ＞	標準	-98kPa～+0.5MPa^注1）
使用圧力＜A→B流れ＞	高温	-98kPa～+0.3MPa^注1）
背圧（MPa）	標準	0.3以下
	高背圧	0.42以下
	高温	0.3以下
弁漏れ量（cm³/min）		0（水圧にて）
操作圧力（MPa）		0.3～0.5（高背圧仕様の場合0.45～0.55）
パイロットポート口径		1/8"（φ3（口径3mm））・φ4（口径4mm）・Rc1/8・NPT1/8
使用流体温度（℃）	標準	0～100
使用流体温度（℃）	高温	0～170
周囲温度（℃）		0～60
質量（kg）		0.085	0.175	0.223

注1）真空保持での使用はできません。なお、真空をBポート側とした場合、寿命の低下を招く可能性があります。

型式表示方法

型番例

（1）ボディ

記号	ボディclass	オリフィス径
2	2	φ4（オリフィス径4mm）
3	3	φ8（オリフィス径8mm）
4	4	φ10（オリフィス径10mm）

（2）弁形式

0	N.C.
1	N.O.
2	複動

（3）ボディタイプ

S	省スペース接続

（4）継手種類

記号	継手種類	ボディclass
V	LQ1	2・3・4
S	LQ2	2・3・4

注）インサートブッシュは共用。

（5）適用継手サイズ

記号	継手サイズ	ボディclass
記号	継手サイズ	2	3	4
07	2	○	-	-
11	3	-	○	-
13	4	-	-	○

※ バルブ側の継手と同サイズのものを選定してください。

（6）パイロットポートの種類

無記号	LQ1継手一体	接続チューブサイズ 1/8"×0.086"（3×2）
M	LQ1継手一体	接続チューブサイズ 4×3
R	ねじ込み	Rc1/8
N	ねじ込み	NPT1/8

（7）パイロットポート方向

記号	方向
無記号	（1）

パイロットポート配管方向

※ パイロットポートの方向変更は行わないでください

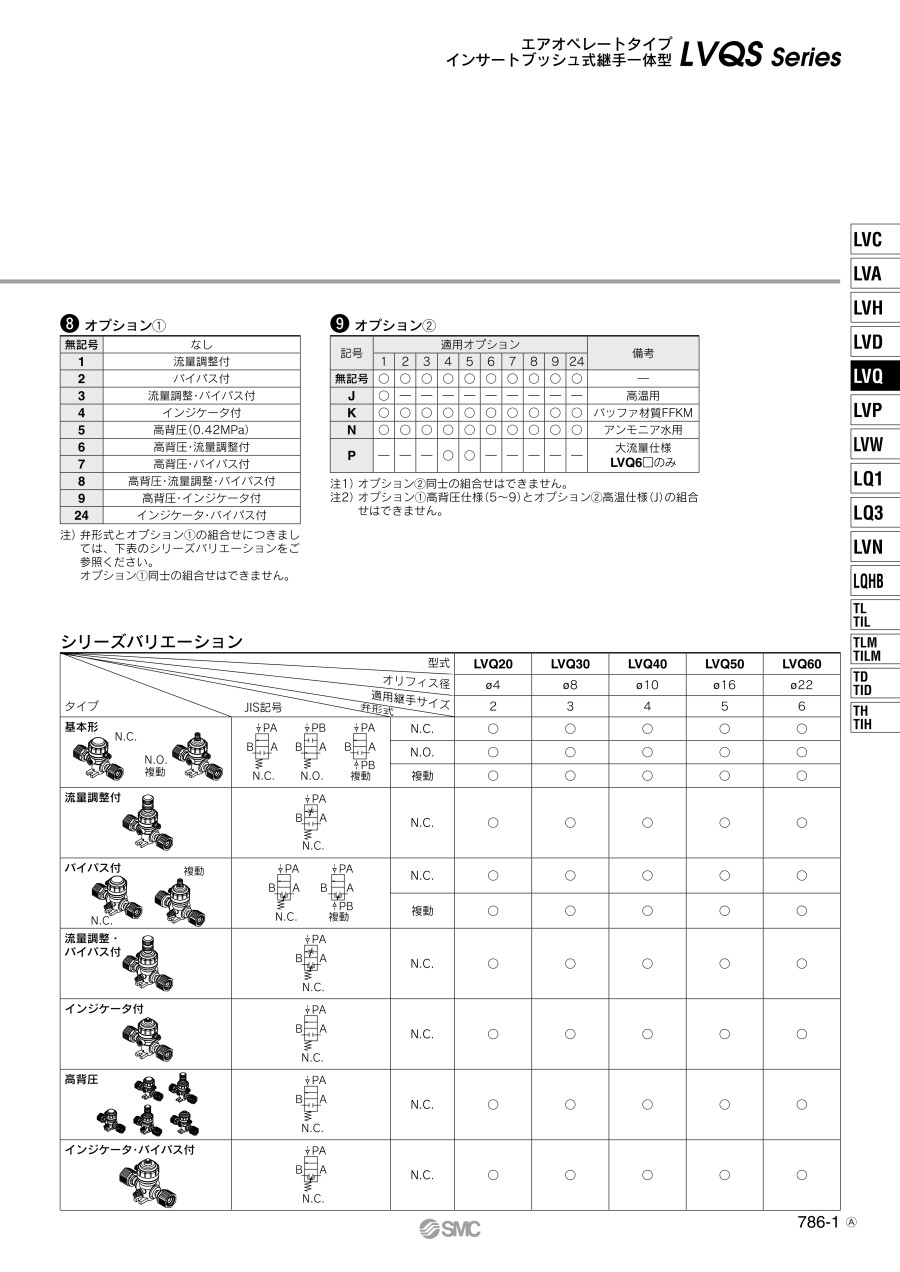

（8）オプション1

無記号	なし
1	流量調整付
2	バイパス付
3	流量調整・バイパス付
4	インジケータ付
5	高背圧（0.42MPa）
6	高背圧・流量調整付
9	高背圧・インジケータ付

※ オプション1同士の組合せはできません。

（9）オプション2

記号	適用オプション										備考
記号	1	2	3	4	5	6	7	8	9	24	備考
無記号	○	○	○	○	○	○	○	○	○	○	-
J	○	-	-	-	-	-	-	-	-	-	高温用
N	○	○	○	○	○	○	○	○	○	○	アンモニア水用

注1）オプション2同士の組合せはできません。

構造

基本形 N.C.タイプ

構成部品

番号	部品名	材質
1	アクチュエータ部	PVDF
2	ボディclass	PFA
3	ダイヤフラム	PTFE
4	インサートブッシュ	PFA
5	ナット	PFA

規格表

LVQ□0S-□-V／LVQ□0S-□-S（N.C.弁）

型番	A	B	C	D	E	F	G	H		J	K	L	M	N	P	Q	R
型番	A	B	C	D	E	F	G	V□	S□	J	K	L	M	N	P	Q	R
LVQ20S-V07 LVQ20S-S07	25.5	46	31.5	58	33.6	56.5	12	89	92	21.8	37	5	7	15	31.3	21	25.3
LVQ30S-V11 LVQ30S-S11	28.5	57	34.5	69	45.4	77	16.5	106	112	32	50	6	7	20	37.2	25	31.2
LVQ40S-V13 LVQ40S-S13	28.5	57	34.5	69	45.4	82.5	22	120	126	37.5	55.5	6	7	20	37.2	25	31.2

※ LVQ60は"V"のみです。

型番リスト

表示件数

型番

ボディclass

弁形式

継手種類

適用サイズ

パイロットポートの種類

オプション①

オプション②

オリフィス径

(φ)

最小発注数量

2	N.C.	LQ2	継手：2	LQ1継手一体/接続チューブサイズ 4×3	バイパス付	なし	4	1個
2	N.C.	LQ2	継手：2	ねじ込み/Rc1/8	インジケータ付	なし	4	1個
2	N.C.	LQ2	継手：2	ねじ込み/Rc1/8	高背圧（0.42MPa）	なし	4	1個
2	N.C.	LQ1	継手：2	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	なし	なし	4	1個
2	N.C.	LQ1	継手：2	LQ1継手一体/接続チューブサイズ 4×3	なし	なし	4	1個
2	N.C.	LQ1	継手：2	LQ1継手一体/接続チューブサイズ 4×3	流量調整付	なし	4	1個
2	N.C.	LQ1	継手：2	LQ1継手一体/接続チューブサイズ 4×3	流量調整付	高温用	4	1個
2	N.C.	LQ1	継手：2	LQ1継手一体/接続チューブサイズ 4×3	高背圧・インジケータ付	なし	4	1個
2	N.C.	LQ1	継手：2	LQ1継手一体/接続チューブサイズ 4×3	なし	高温用	4	1個
2	N.C.	LQ1	継手：2	ねじ込み/NPT1/8	なし	なし	4	1個
2	N.C.	LQ1	継手：2	ねじ込み/NPT1/8	バイパス付	なし	4	1個
2	N.C.	LQ1	継手：2	ねじ込み/Rc1/8	なし	なし	4	1個
2	N.C.	LQ1	継手：2	ねじ込み/Rc1/8	流量調整付	高温用	4	1個
2	N.C.	LQ1	継手：2	ねじ込み/Rc1/8	インジケータ付	なし	4	1個
2	N.C.	LQ1	継手：2	ねじ込み/Rc1/8	高背圧（0.42MPa）	なし	4	1個
2	N.C.	LQ1	継手：2	ねじ込み/Rc1/8	高背圧・インジケータ付	なし	4	1個
2	N.C.	LQ1	継手：2	ねじ込み/Rc1/8	なし	アンモニア水用	4	1個
2	N.O.	LQ1	継手：2	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	なし	なし	4	1個
2	N.O.	LQ1	継手：2	ねじ込み/Rc1/8	なし	なし	4	1個
3	N.C.	LQ2	継手：3	LQ1継手一体/接続チューブサイズ 4×3	高背圧（0.42MPa）	なし	8	1個
3	N.C.	LQ2	継手：3	LQ1継手一体/接続チューブサイズ 4×3	高背圧・インジケータ付	なし	8	1個
3	N.C.	LQ2	継手：3	ねじ込み/Rc1/8	流量調整付	アンモニア水用	8	1個
3	N.C.	LQ2	継手：3	ねじ込み/Rc1/8	流量調整・バイパス付	なし	8	1個
3	N.C.	LQ2	継手：3	ねじ込み/Rc1/8	なし	アンモニア水用	8	1個
3	N.C.	LQ1	継手：3	LQ1継手一体/接続チューブサイズ 4×3	なし	なし	8	1個
3	N.C.	LQ1	継手：3	ねじ込み/NPT1/8	なし	なし	8	1個
3	N.C.	LQ1	継手：3	ねじ込み/Rc1/8	なし	なし	8	1個
3	N.C.	LQ1	継手：3	ねじ込み/Rc1/8	流量調整付	高温用	8	1個
3	N.C.	LQ1	継手：3	ねじ込み/Rc1/8	インジケータ付	なし	8	1個
3	N.C.	LQ1	継手：3	ねじ込み/Rc1/8	高背圧（0.42MPa）	なし	8	1個
3	N.C.	LQ1	継手：3	ねじ込み/Rc1/8	高背圧・インジケータ付	なし	8	1個
3	N.O.	LQ1	継手：3	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	なし	なし	8	1個
3	N.O.	LQ1	継手：3	LQ1継手一体/接続チューブサイズ 4×3	なし	なし	8	1個
3	N.O.	LQ1	継手：3	ねじ込み/Rc1/8	なし	なし	8	1個
4	N.C.	LQ2	継手：4	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	なし	高温用	10	1個
4	N.C.	LQ2	継手：4	LQ1継手一体/接続チューブサイズ 4×3	高背圧（0.42MPa）	なし	10	1個
4	N.C.	LQ2	継手：4	ねじ込み/Rc1/8	高背圧（0.42MPa）	なし	10	1個
4	N.C.	LQ1	継手：4	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	なし	なし	10	1個
4	N.C.	LQ1	継手：4	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	流量調整付	なし	10	1個
4	N.C.	LQ1	継手：4	ねじ込み/NPT1/8	なし	なし	10	1個
4	N.C.	LQ1	継手：4	ねじ込み/NPT1/8	流量調整付	なし	10	1個
4	N.C.	LQ1	継手：4	ねじ込み/NPT1/8	バイパス付	なし	10	1個
4	N.C.	LQ1	継手：4	ねじ込み/Rc1/8	なし	なし	10	1個
4	N.C.	LQ1	継手：4	ねじ込み/Rc1/8	流量調整付	なし	10	1個
4	N.C.	LQ1	継手：4	ねじ込み/Rc1/8	高背圧（0.42MPa）	なし	10	1個
4	N.O.	LQ1	継手：4	ねじ込み/Rc1/8	なし	なし	10	1個
5	N.C.	LQ2	継手：5	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	流量調整付	なし	16	1個
5	N.C.	LQ2	継手：5	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	インジケータ付	なし	16	1個
5	N.C.	LQ2	継手：5	ねじ込み/NPT1/8	インジケータ付	なし	16	1個
5	N.C.	LQ2	継手：5	ねじ込み/Rc1/8	流量調整付	なし	16	1個
5	N.C.	LQ1	継手：5	ねじ込み/Rc1/8	流量調整付	なし	16	1個
5	N.O.	LQ1	継手：5	LQ1継手一体/接続チューブサイズ 4×3	なし	なし	16	1個
6	N.C.	LQ2	継手：6	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	高背圧（0.42MPa）	なし	22	1個
6	N.C.	LQ1	継手：6	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	なし	なし	22	1個
6	N.C.	LQ1	継手：6	ねじ込み/NPT1/8	流量調整付	なし	22	1個
6	N.O.	LQ1	継手：6	ねじ込み/NPT1/8	なし	なし	22	1個
6	N.O.	LQ1	継手：6	ねじ込み/Rc1/8	なし	なし	22	1個

通常単価(税別) (税込単価)	通常出荷日

35,490円 ( 39,039円 )	19日目
28,235円 ( 31,059円 )	19日目
26,887円 ( 29,576円 )	19日目
26,786円 ( 29,465円 )	19日目
28,549円 ( 31,404円 )	19日目
33,436円 ( 36,780円 )	19日目
38,630円 ( 42,493円 )	19日目
28,336円 ( 31,170円 )	19日目
33,146円 ( 36,461円 )	19日目
30,910円 ( 34,001円 )	19日目
40,972円 ( 45,069円 )	19日目
26,786円 ( 29,465円 )	19日目
39,315円 ( 43,247円 )	19日目
28,235円 ( 31,059円 )	19日目
26,887円 ( 29,576円 )	19日目
28,336円 ( 31,170円 )	19日目
26,786円 ( 29,465円 )	19日目
35,322円 ( 38,854円 )	19日目
30,628円 ( 33,691円 )	19日目
33,098円 ( 36,408円 )	19日目
34,548円 ( 38,003円 )	19日目
39,877円 ( 43,865円 )	19日目
48,580円 ( 53,438円 )	19日目
32,873円 ( 36,160円 )	19日目
32,873円 ( 36,160円 )	19日目
32,873円 ( 36,160円 )	19日目
32,873円 ( 36,160円 )	19日目
47,498円 ( 52,248円 )	19日目
37,186円 ( 40,905円 )	在庫品1日目当日出荷可能
33,098円 ( 36,408円 )	19日目
34,548円 ( 38,003円 )	19日目
42,378円 ( 46,616円 )	19日目
36,698円 ( 40,368円 )	19日目
36,698円 ( 40,368円 )	19日目
54,598円 ( 60,058円 )	19日目
38,288円 ( 42,117円 )	19日目
38,288円 ( 42,117円 )	19日目
38,060円 ( 41,866円 )	19日目
43,237円 ( 47,561円 )	19日目
43,963円 ( 48,359円 )	19日目
52,014円 ( 57,215円 )	19日目
54,010円 ( 59,411円 )	19日目
38,060円 ( 41,866円 )	19日目
45,065円 ( 49,572円 )	19日目
38,288円 ( 42,117円 )	19日目
41,887円 ( 46,076円 )	19日目
68,528円 ( 75,381円 )	19日目
60,196円 ( 66,216円 )	19日目
60,196円 ( 66,216円 )	19日目
68,528円 ( 75,381円 )	19日目
68,528円 ( 75,381円 )	19日目
61,378円 ( 67,516円 )	19日目
73,778円 ( 81,156円 )	19日目
67,997円 ( 74,797円 )	19日目
82,319円 ( 90,551円 )	19日目
76,363円 ( 83,999円 )	19日目
76,363円 ( 83,999円 )	19日目

詳細情報

基本情報

基本情報

液溜まり防止薬液用バルブ外部ノンメタルインサートブッシュ式継手一体型/省スペース接続。
【特長】
・アクチュエータ部とボディ部の締結に金属ビスを使用しないノンメタル構造
・特殊構造によるゆっくりとした弁の開閉動作でマイクロバブルの発生を防止
・酸・アルカリ・超純水など薬液に対応
・シート面のずれ防止、内部漏れ防止
・弁部への急激なあたりを防止、パーティクルの発生防止
・背圧によるダイヤフラムの変形、破損防止

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
薬液用バルブ外部ノンメタルインサートブッシュ式継手一体型 LVQ シリーズ
SMC社の薬液用バルブ外部ノンメタルです。ノンビス一体構造で、アクチュエータ部とボディ部の締結に金属ビスを使用しないノンメタル構造です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品と同時に購入することが多いSMC社のポリウレタンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
