薬液用バルブ外部ノンメタルインサートブッシュ式継手一体型 LVQ シリーズ

カタログ |

通常単価(税別): 20,710円～93,310円

税込単価: 22,781円～102,641円

通常出荷日：19日目

ノンビス一体構造薬液用バルブ外部ノンメタルインサートブッシュ式継手一体型 LVQ シリーズ。【特長...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

未確定：候補が432型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

基本形、高背圧 N.C.弁

製品仕様

薬液用バルブ外部ノンメタルインサートブッシュ式継手一体型 LVQ シリーズ商品イメージ

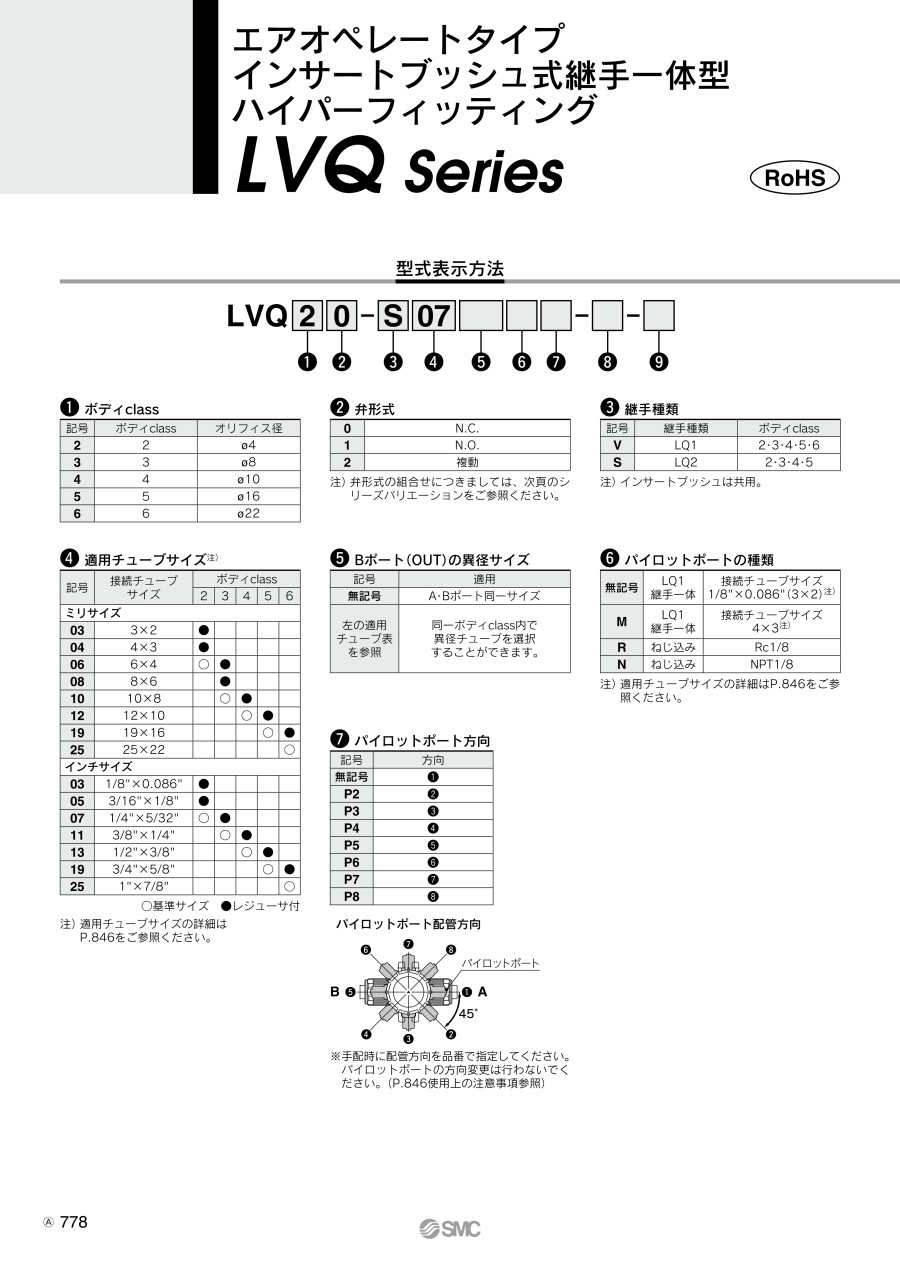

型式表示方法

型番例

（1）ボディclass

記号	ボディclass	オリフィス径
2	2	φ4（直径4mm）
3	3	φ8（直径8mm）
4	4	φ10（直径10mm）

（2）弁形式

0	N.C.
1	N.O.
2	複動

（3）継手種類

記号	継手種類	ボディclass
V	LQ1	2・3・4・5・6
S	LQ2	2・3・4・5

注）インサートブッシュは共用。

（4）適用チューブサイズ

ミリサイズ

記号	接続チューブサイズ	ボディclass
記号	接続チューブサイズ	2	3	4	5	6
03	3×2	●	-	-	-	-
04	4×3	●	-	-	-	-
06	6×4	○	●	-	-	-
08	8×6	-	●	-	-	-
10	10×8	-	○	●	-	-
12	12×10	-	-	○	●	-

インチサイズ

記号	接続チューブサイズ	ボディclass
記号	接続チューブサイズ	2	3	4	5	6
03	1/8"×0.086"	●	-	-	-	-
05	3/16"×1/8"	●	-	-	-	-
07	1/4"×5/32"	○	●	-	-	-
11	3/8"×1/4"	-	○	●	-	-
13	1/2"×3/8"	-	-	○	●	-

○：基準サイズ、●：レジューサ付

（5）Bポート（OUT）の異径サイズ

記号	適用
無記号	A・Bポート同一サイズ
適用チューブ表を参照	同一ボディclass内で異径チューブを選択することができます。

（6）パイロットポートの種類

無記号	LQ1 継手一体	接続チューブサイズ 1/8"×0.086"（3×2）
M	LQ1 継手一体	接続チューブサイズ 4×3
R	ねじ込み	Rc1/8
N	ねじ込み	NPT1/8

（7）パイロットポート方向

記号	方向
無記号	（1）
P3	（3）

パイロットポート配管方向

※ 手配時に配管方向を型番で指定してください。パイロットポートの方向変更は行わないでください。

（8）オプション（1）

無記号	なし
1	流量調整付
2	バイパス付
3	流量調整・バイパス付
4	インジケータ付
5	高背圧（0.42MPa）
6	高背圧・流量調整付
7	高背圧・バイパス付
9	高背圧・インジケータ付
24	インジケータ・バイパス付

注）オプション（1）同士の組合せはできません。

（9）オプション（2）

記号	適用オプション										備考
記号	1	2	3	4	5	6	7	8	9	24	備考
無記号	○	○	○	○	○	○	○	○	○	○	-
J	○	-	-	-	-	-	-	-	-	-	高温用
K	○	○	○	○	○	○	○	○	○	○	バッファ材質FFKM
N	○	○	○	○	○	○	○	○	○	○	アンモニア水用

注1）オプション（2）同士の組合せはできません。
注2）オプション（1）高背圧仕様（5・6・7・9）とオプション（2）高温仕様（J）の組合せはできません。

製品仕様

型番		LVQ20	LVQ30	LVQ40
チューブ外径	ミリ	6	10	12
チューブ外径	インチ	1/4	3/8	1/2
継手種類	IN・OUTポート	LQ1またはLQ2
継手種類	パイロットポート	LQ1
オリフィス径		φ4（直径4mm）	φ8（直径8mm）	φ10（直径10mm）
流量特性	Kv	0.3	1.1	1.6
流量特性	Cv	0.35	1.3	1.9
耐圧（MPa）		1
使用圧力〈A→B流れ〉	標準	-98kPa～+0.5MPa^注1）
使用圧力〈A→B流れ〉	高温	-98kPa～+0.3MPa^注1）
背圧（MPa）	標準	0.3以下
	高背圧	0.42以下
	高温	0.3以下
弁漏れ量（cm³/min）		0（水圧にて）
操作圧力（MPa）		0.3～0.5（高背圧仕様の場合0.45～0.55）
パイロットポート口径		1/8"（φ3（直径3mm））・φ4（直径4mm）・Rc1/8・NPT1/8
使用流体温度（℃）	標準	0～100
使用流体温度（℃）	高温	0～170
周囲温度（℃）		0～60
質量（kg）		0.08	0.17	0.22

注1）真空保持での使用はできません。なお、真空をBポート側とした場合、寿命の低下を招く可能性があります。

構造

構成部品

番号	部品名	材質
1	アクチュエータ部	PVDF
2	ボディ	PFA
3	ダイヤフラム	PTFE
4	インサートブッシュ	PFA
5	ナット	PFA
6	カラー	PFA
7	流量調整部	PVDF
8	インジケータ、カバー	PP

規格表

LVQ□0-V□／LVQ□0-S□（N.C.弁）

単位：mm

型番	A	B	C	D	E	F	G	H		J	K	L	M	N	P	Q	R
型番	A	B	C	D	E	F	G	V□	S□	J	K	L	M	N	P	Q	R
LVQ20-V□ LVQ20-S□	25.5	46	31.5	58	33.6	56.5	12	70	77	21.8	37	5	7	15	31.3	21	25.3
LVQ30-V□ LVQ30-S□	28.5	57	34.5	69	45.4	77	16.5	83	95	32	50	6	7	20	37.2	25	31.2
LVQ40-V□ LVQ40-S□	28.5	57	34.5	69	45.4	82.5	22	95	109	37.5	55.5	6	7	20	37.2	25	31.2

型番リスト

表示件数

...

型番

ボディclass

弁形式

継手種類

適用サイズ

Bポート（OUT）の異径サイズ

パイロットポートの種類

パイロットポート方向

オプション①

オプション②

オリフィス径

(φ)

最小発注数量

2	N.C.	LQ2	チューブ：3×2（1/8"×0.086"）	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：3×2（1/8"×0.086"）	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	高背圧・流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：4×3	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	なし	なし	4	1個
2	N.C.	LQ2	チューブ：4×3	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：4×3	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 4×3	1	流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：4×3	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：4×3	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	高背圧・流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：3/16"×1/8"	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	なし	なし	4	1個
2	N.C.	LQ2	チューブ：3/16"×1/8"	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	なし	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	流量調整付	高温用	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	バイパス付	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	インジケータ付	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	高背圧（0.42MPa）	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	高背圧・インジケータ付	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 4×3	1	バイパス付	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 4×3	1	高背圧・流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 4×3	1	なし	高温用	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	ねじ込み/NPT1/8	1	なし	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	ねじ込み/NPT1/8	1	流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	ねじ込み/NPT1/8	1	インジケータ付	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	流量調整付	高温用	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	インジケータ付	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	高背圧・流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	なし	高温用	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	バイパス付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	流量調整・バイパス付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	高背圧（0.42MPa）	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	高背圧・流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	高背圧・インジケータ付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	なし	高温用	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 4×3	1	流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 4×3	1	流量調整・バイパス付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 4×3	1	なし	高温用	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/NPT1/8	1	バイパス付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/NPT1/8	1	流量調整・バイパス付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/NPT1/8	1	高背圧・インジケータ付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	流量調整付	高温用	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	流量調整付	バッファ材質FFKM	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	流量調整付	アンモニア水用	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	バイパス付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	流量調整・バイパス付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	高背圧（0.42MPa）	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	高背圧・流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	インジケータ・バイパス付	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	A・Bポート同一サイズ	ねじ込み/Rc1/8	1	なし	アンモニア水用	4	1個
2	N.C.	LQ2	チューブ：3×2（1/8"×0.086"）	3/16"×1/8"	ねじ込み/NPT1/8	1	流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	3×2 （1/8"×0.086"）	ねじ込み/Rc1/8	1	流量調整付	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	4×3	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	なし	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	4×3	LQ1継手一体/接続チューブサイズ 4×3	1	なし	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	4×3	ねじ込み/Rc1/8	1	なし	なし	4	1個
2	N.C.	LQ2	チューブ：6×4	チューブ：1/4"×5/32"	ねじ込み/Rc1/8	1	なし	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	4×3	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	なし	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	4×3	LQ1継手一体/接続チューブサイズ 4×3	1	なし	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	4×3	LQ1継手一体/接続チューブサイズ 4×3	1	なし	高温用	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	3/16"×1/8"	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	なし	なし	4	1個
2	N.C.	LQ2	チューブ：1/4"×5/32"	6×4	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	なし	なし	4	1個
2	N.C.	LQ1	チューブ：3×2（1/8"×0.086"）	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	なし	なし	4	1個
2	N.C.	LQ1	チューブ：4×3	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	なし	なし	4	1個
2	N.C.	LQ1	チューブ：4×3	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	流量調整付	なし	4	1個
2	N.C.	LQ1	チューブ：4×3	A・Bポート同一サイズ	LQ1継手一体/接続チューブサイズ 1/8"×0.086"（3×2）	1	なし	高温用	4	1個

通常単価(税別) (税込単価)	通常出荷日

28,991円 ( 31,890円 )	19日目
29,078円 ( 31,986円 )	19日目
22,581円 ( 24,839円 )	19日目
28,991円 ( 31,890円 )	19日目
28,991円 ( 31,890円 )	19日目
28,991円 ( 31,890円 )	19日目
29,078円 ( 31,986円 )	19日目
22,581円 ( 24,839円 )	19日目
22,581円 ( 24,839円 )	19日目
33,240円 ( 36,564円 )	19日目
29,412円 ( 32,353円 )	19日目
22,159円 ( 24,375円 )	19日目
20,808円 ( 22,889円 )	19日目
22,259円 ( 24,485円 )	19日目
29,412円 ( 32,353円 )	19日目
27,208円 ( 29,929円 )	19日目
26,840円 ( 29,524円 )	19日目
20,710円 ( 22,781円 )	19日目
27,121円 ( 29,833円 )	19日目
22,159円 ( 24,375円 )	19日目
33,240円 ( 36,564円 )	19日目
22,159円 ( 24,375円 )	19日目
30,457円 ( 33,503円 )	19日目
26,840円 ( 29,524円 )	19日目
29,412円 ( 32,353円 )	19日目
35,809円 ( 39,390円 )	19日目
20,808円 ( 22,889円 )	19日目
27,208円 ( 29,929円 )	19日目
22,259円 ( 24,485円 )	19日目
26,840円 ( 29,524円 )	19日目
27,121円 ( 29,833円 )	19日目
35,809円 ( 39,390円 )	19日目
26,840円 ( 29,524円 )	19日目
29,412円 ( 32,353円 )	19日目
35,809円 ( 39,390円 )	19日目
22,259円 ( 24,485円 )	19日目
33,240円 ( 36,564円 )	19日目
46,939円 ( 51,633円 )	19日目
27,121円 ( 29,833円 )	19日目
29,412円 ( 32,353円 )	19日目
35,809円 ( 39,390円 )	19日目
20,808円 ( 22,889円 )	19日目
27,208円 ( 29,929円 )	19日目
30,861円 ( 33,947円 )	19日目
20,710円 ( 22,781円 )	19日目
28,991円 ( 31,890円 )	19日目
28,050円 ( 30,855円 )	19日目
21,651円 ( 23,816円 )	19日目
21,651円 ( 23,816円 )	19日目
21,651円 ( 23,816円 )	19日目
23,797円 ( 26,177円 )	19日目
21,651円 ( 23,816円 )	19日目
21,651円 ( 23,816円 )	19日目
27,768円 ( 30,545円 )	19日目
21,651円 ( 23,816円 )	19日目
20,710円 ( 22,781円 )	19日目
22,581円 ( 24,839円 )	19日目
22,581円 ( 24,839円 )	19日目
28,991円 ( 31,890円 )	19日目
28,711円 ( 31,582円 )	19日目

...

基本情報

基本情報

ノンビス一体構造薬液用バルブ外部ノンメタルインサートブッシュ式継手一体型 LVQ シリーズ。
【特長】
・アクチュエータ部とボディ部の締結に金属ビスを使用しないノンメタル構造
・材質ボディ：New PFA/ダイヤフラム：PTFE/アクチュエータ部：PVDF

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
