商品情報

製品仕様

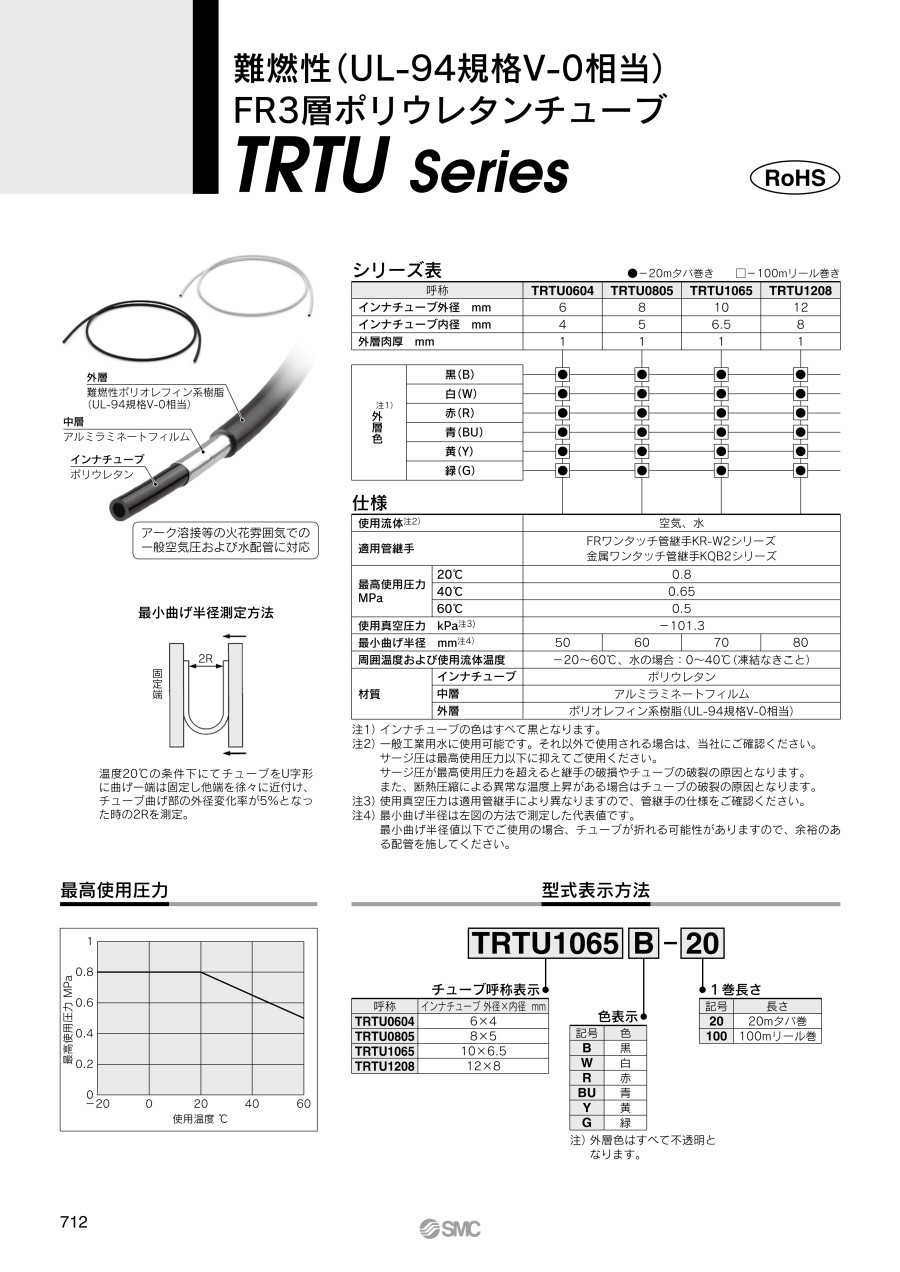

難燃性（UL-94規格V-0相当）FR3層ポリウレタンチューブ TRTU シリーズ商品イメージ

3層構造

シリーズ表

型番		TRTU0604	TRTU0805	TRTU1065	TRTU1208
インナチューブ外径mm		6	8	10	12
インナチューブ内径mm		4	5	6.5	8
外層肉厚mm		1	1	1	1
外層色	黒（B）	●	●	●	●
	白（W）	●	●	●	●
	赤（R）	●	●	●	●
	青（BU）	●	●	●	●
	黄（Y）	●	●	●	●
	緑（G）	●	●	●	●

●：20mタバ巻き

※ インナチューブの色はすべて黒となります。

製品仕様

使用流体^注1）		空気、水
適用管継手		FRワンタッチ管継手KR-W2シリーズ金属ワンタッチ管継手KQB2シリーズ
最高使用圧力 MPa	20℃	0.8
	40℃	0.65
	60℃	0.5
最小曲げ半径mm^注2）		50	60	70	80
周囲温度および使用流体温度		-20～+60℃、水の場合：0～+40℃（凍結なきこと）
材質	インナチューブ	ポリウレタン
	中層	アルミラミネートフィルム
	外層	ポリオレフィン系樹脂（UL-94規格V-0相当）

注1）一般工業用水に使用可能です。また、サージ圧は最高使用圧力以下に抑えてご使用ください。サージ圧が最高使用圧力を超えると継手の破損やチューブの破裂の原因となります。
注2）最小曲げ半径は下図の方法で測定した代表値です。最小曲げ半径値以下でご使用の場合、チューブが折れる可能性がありますので、余裕のある配管を施してください。

※ 断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。

最小曲げ半径測定方法：温度20℃の条件下にてチューブをU字形に曲げ一端は固定し他端を徐々に近付け、チューブ曲げ部の外径変化率が5%となった時の2Rを測定。

最高使用圧力

型式表示方法

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径 D

(φ)

内径 d

(φ)

外径【区分】

内径【区分】

長さ

(m)

最小発注数量

50	[黒] 黒	6	4	～6	～4	20	1個
50	[黒] 黒	6	4	～6	～4	100	1個
50	[青] 青	6	4	～6	～4	20	1個
50	[青] 青	6	4	～6	～4	100	1個
50	[緑] 緑	6	4	～6	～4	20	1個
50	[緑] 緑	6	4	～6	～4	100	1個
50	[赤] 赤	6	4	～6	～4	20	1個
50	[赤] 赤	6	4	～6	～4	100	1個
50	[白] 白	6	4	～6	～4	20	1個
50	[白] 白	6	4	～6	～4	100	1個
50	[黄] 黄	6	4	～6	～4	20	1個
50	[黄] 黄	6	4	～6	～4	100	1個
60	[黒] 黒	8	5	～8	～5	20	1個
60	[黒] 黒	8	5	～8	～5	100	1個
60	[青] 青	8	5	～8	～5	20	1個
60	[青] 青	8	5	～8	～5	100	1個
60	[緑] 緑	8	5	～8	～5	20	1個
60	[緑] 緑	8	5	～8	～5	100	1個
60	[赤] 赤	8	5	～8	～5	20	1個
60	[赤] 赤	8	5	～8	～5	100	1個
60	[白] 白	8	5	～8	～5	20	1個
60	[白] 白	8	5	～8	～5	100	1個
60	[黄] 黄	8	5	～8	～5	20	1個
60	[黄] 黄	8	5	～8	～5	100	1個
70	[黒] 黒	10	6.5	～10	～7	20	1個
70	[黒] 黒	10	6.5	～10	～7	100	1個
70	[青] 青	10	6.5	～10	～7	20	1個
70	[青] 青	10	6.5	～10	～7	100	1個
70	[緑] 緑	10	6.5	～10	～7	20	1個
70	[緑] 緑	10	6.5	～10	～7	100	1個
70	[赤] 赤	10	6.5	～10	～7	20	1個
70	[赤] 赤	10	6.5	～10	～7	100	1個
70	[白] 白	10	6.5	～10	～7	20	1個
70	[白] 白	10	6.5	～10	～7	100	1個
70	[黄] 黄	10	6.5	～10	～7	20	1個
70	[黄] 黄	10	6.5	～10	～7	100	1個
80	[黒] 黒	12	8	～15	～8	20	1個
80	[黒] 黒	12	8	～15	～8	100	1個
80	[青] 青	12	8	～15	～8	20	1個
80	[青] 青	12	8	～15	～8	100	1個
80	[緑] 緑	12	8	～15	～8	20	1個
80	[緑] 緑	12	8	～15	～8	100	1個
80	[赤] 赤	12	8	～15	～8	20	1個
80	[赤] 赤	12	8	～15	～8	100	1個
80	[白] 白	12	8	～15	～8	20	1個
80	[白] 白	12	8	～15	～8	100	1個
80	[黄] 黄	12	8	～15	～8	20	1個
80	[黄] 黄	12	8	～15	～8	100	1個

通常単価(税別) (税込単価)	通常出荷日

10,279円 ( 11,307円 )	在庫品1日目当日出荷可能
51,275円 ( 56,403円 )	6日目
10,260円 ( 11,286円 )	在庫品1日目当日出荷可能
52,327円 ( 57,560円 )	7日目
10,260円 ( 11,286円 )	6日目
48,907円 ( 53,798円 )	6日目
10,260円 ( 11,286円 )	在庫品1日目当日出荷可能
48,907円 ( 53,798円 )	6日目
11,870円 ( 13,057円 )	在庫品1日目当日出荷可能
48,907円 ( 53,798円 )	6日目
11,870円 ( 13,057円 )	在庫品1日目当日出荷可能
48,907円 ( 53,798円 )	6日目
14,709円 ( 16,180円 )	在庫品1日目当日出荷可能
66,007円 ( 72,608円 )	6日目
14,227円 ( 15,650円 )	6日目
66,007円59,406円 ( 65,347円 )	7日目
13,569円 ( 14,926円 )	6日目
66,007円59,406円 ( 65,347円 )	6日目
13,569円 ( 14,926円 )	7日目
66,007円59,406円 ( 65,347円 )	6日目
14,227円 ( 15,650円 )	6日目
66,007円59,406円 ( 65,347円 )	6日目
13,569円 ( 14,926円 )	6日目
66,007円59,406円 ( 65,347円 )	6日目
18,133円 ( 19,946円 )	6日目
79,732円 ( 87,705円 )	6日目
16,993円 ( 18,692円 )	6日目
79,732円 ( 87,705円 )	6日目
16,993円 ( 18,692円 )	6日目
79,732円 ( 87,705円 )	7日目
16,993円 ( 18,692円 )	6日目
79,732円 ( 87,705円 )	6日目
16,993円 ( 18,692円 )	6日目
87,664円78,897円 ( 86,787円 )	6日目
16,993円 ( 18,692円 )	6日目
79,732円 ( 87,705円 )	6日目
21,988円 ( 24,187円 )	在庫品1日目当日出荷可能
91,085円81,976円 ( 90,174円 )	6日目
18,125円 ( 19,938円 )	在庫品1日目当日出荷可能
91,085円81,976円 ( 90,174円 )	6日目
18,124円 ( 19,936円 )	6日目
91,085円81,976円 ( 90,174円 )	7日目
18,124円 ( 19,936円 )	6日目
91,085円81,976円 ( 90,174円 )	6日目
18,124円 ( 19,936円 )	6日目
91,085円81,976円 ( 90,174円 )	6日目
18,124円 ( 19,936円 )	6日目
91,085円81,976円 ( 90,174円 )	6日目

詳細情報

基本情報

基本情報

3層構造難燃性（UL-94規格V-0相当）FR3層ポリウレタンチューブ TRTU シリーズ。
【特長】
・外層とインナチューブの間にアルミ層を設けることにより、耐スパッタ寿命が向上。
【用途】
・アーク溶接等の火花雰囲気での一般空気圧および水配管に対応。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
難燃性（UL-94規格V-0相当） FR2層チューブ TRBシリーズ
SMC社の2層構造チューブです。外層に難燃性樹脂（UL-94規格V-0相当）を使用しています。スポット溶接等の火花雰囲気での一般空気圧および水配管用です。
SMC
難燃性（UL-94規格V-0相当） FR2層ポリウレタンチューブ TRBUシリーズ
SMC社の2層ポリウレタンチューブです。外層に難燃性樹脂（UL-94規格V-0相当）を使用しています。ナイロン系チューブに比べても復元性に優れています。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

難燃性（UL-94規格V-0相当） FR3層ポリウレタンチューブ TRTUシリーズのレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

切削切粉エアブロー用

満足度：3.02021/02/03

価格は業者に比べると割高ですが、今回急いでいたので即納でした。助かりました。ただ、２層のチューブを探していたのですが見つ...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q水や低温水を流せるチューブは何か？

最高使用圧力以下で有れば以下のシリーズが、一般工業用水に使用可能です。
・(ソフト)ナイロンチューブT/TIA(TS/TISA)
・ポリウレタンチューブTU/耐摩耗チューブTUZシリーズ
・難燃性チューブTRS/TRB/TRBU/TRTUシリーズ
・クリーンチューブTPS/TPHシリーズ
・フッ素樹脂チューブT(I)L/T(I)LM/T(I)H/T(I)D/TQシリーズ
最高使用圧力はシリーズごとに、使用温度により変わります。([使用圧力・使用温度]の項でご確認下さい)
また、サージ圧は最高使用圧力以下に抑えて、ご使用ください。
配管チューブ用管継手とセットで使用されるのが一般的ですので、継手の仕様も併せてご確認ください。

Q各種チューブの寿命は？　ライフデータは有るか？

使用環境・使用流体等の条件で大きく異なる為に、ライフデータを作成しておりません。
保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
もしくは納入後1.5年以内のいずれか早期に到達する期間です。

Q屋外で使用可能なチューブは、どのシリーズですか？

SMCでは基本的に屋外で使用可能なチューブを扱っていません。チューブの屋外使用については、メーカー保証外となります。
紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。
