差圧計 GD40-2-01

通常単価(税別)
5,935
税込単価
6,529
通常出荷日:在庫品1日目当日出荷可能

【特長】・差圧計は空気圧機器の入口、出口の圧力差を一目で知る事ができ、フィルタなどの保守管理に最適です...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
詳細を確認

型番:

GD40-2-01
解除
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

GD40-2-01の仕様・寸法情報

種類
その他圧力計・周辺アクセサリ
最大表示圧力(Mpa)
0.2
外径(φ)
62
接続ねじ
高圧側:R1/8, 低圧側:Rc1/8
透明カバー材質
樹脂
表示圧力範囲
0~0.2MPa
単位仕様
MPa
-
-

商品情報

外形図

単位:mm

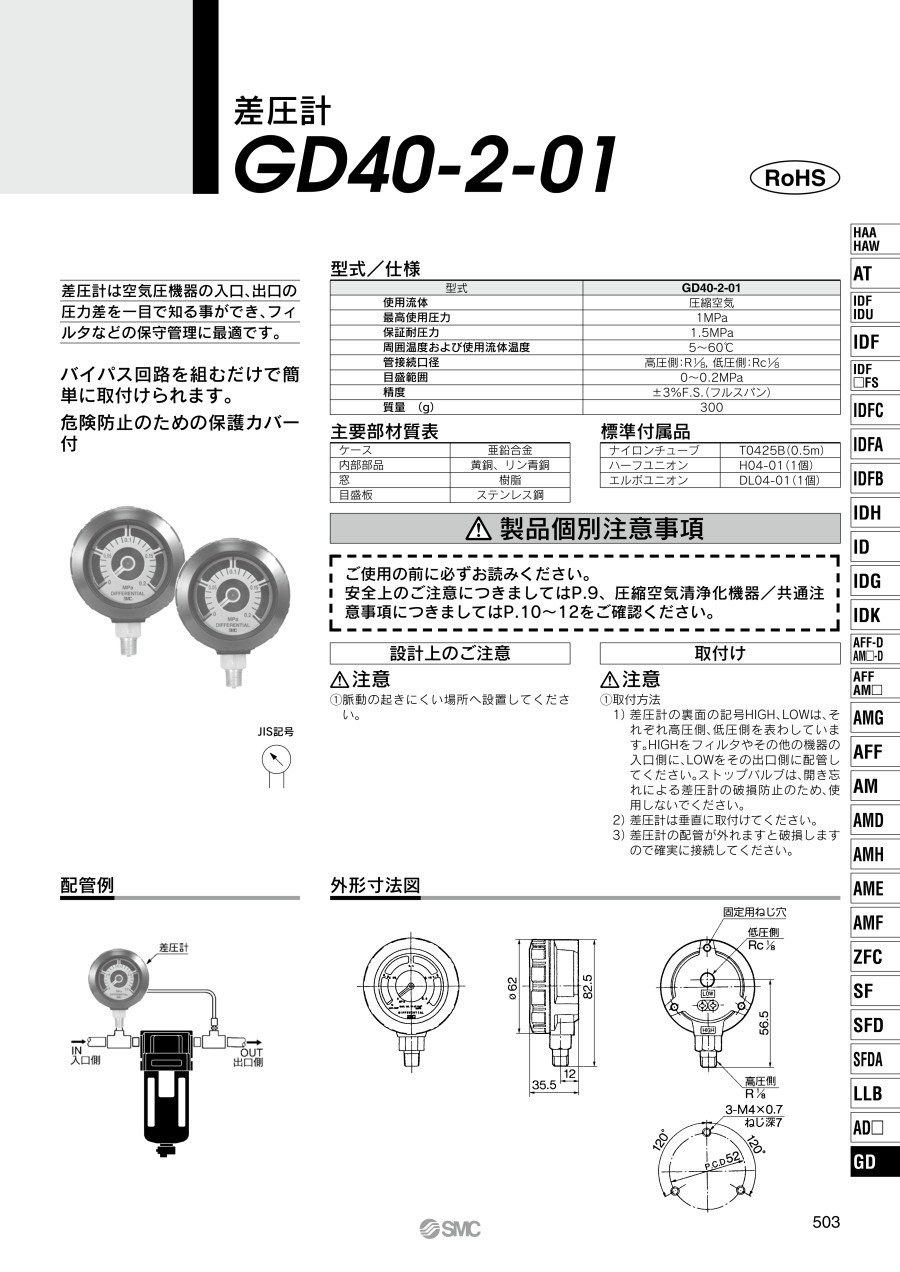

差圧計 GD40-2-01 寸法図

製品仕様

差圧計 GD40-2-01 商品イメージ

仕様

型番GD40-2-01
使用流体圧縮空気
最高使用圧力1MPa
保証耐圧力1.5MPa
周囲温度および使用流体温度5~60℃
管接続口径高圧側:R1/8, 低圧側:Rc1/8
目盛範囲0~0.2MPa
精度±3%F.S.(フルスパン)
質量(g)300

主要部材質表

ケース亜鉛合金
内部部品黄銅、リン青銅
樹脂
目盛板ステンレス鋼

標準付属品

ナイロンチューブT0425B(0.5m)
ハーフユニオンH04-01(1個)
エルボユニオンDL04-01(1個)

型番リスト

表示件数
型番
GD40-2-01
最小発注数量
1個
通常単価(税別) (税込単価)
通常出荷日
5,935
( 6,529 )
在庫品1日目当日出荷可能

詳細情報

基本情報

【特長】
・差圧計は空気圧機器の入口、出口の圧力差を一目で知る事ができ、フィルタなどの保守管理に最適です
・バイパス回路を組むだけで簡単に取付けられます
・危険防止のための保護カバー付

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
