クリーンレギュレータ用圧力計/リミットインジケーター付 G46-SRA/B
- 通常単価(税別)
- 327円～39,918円特別価格
- 税込単価
- 360円～43,910円特別価格
通常出荷日：在庫品1日目～19日目一部当日出荷可能
クリーンレギュレータ用圧力計/リミットインジケーター付 G46-SRA/B。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が86型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
G46-□□-01～02（M）-SRA／G46-□□-01～02（M）SRB

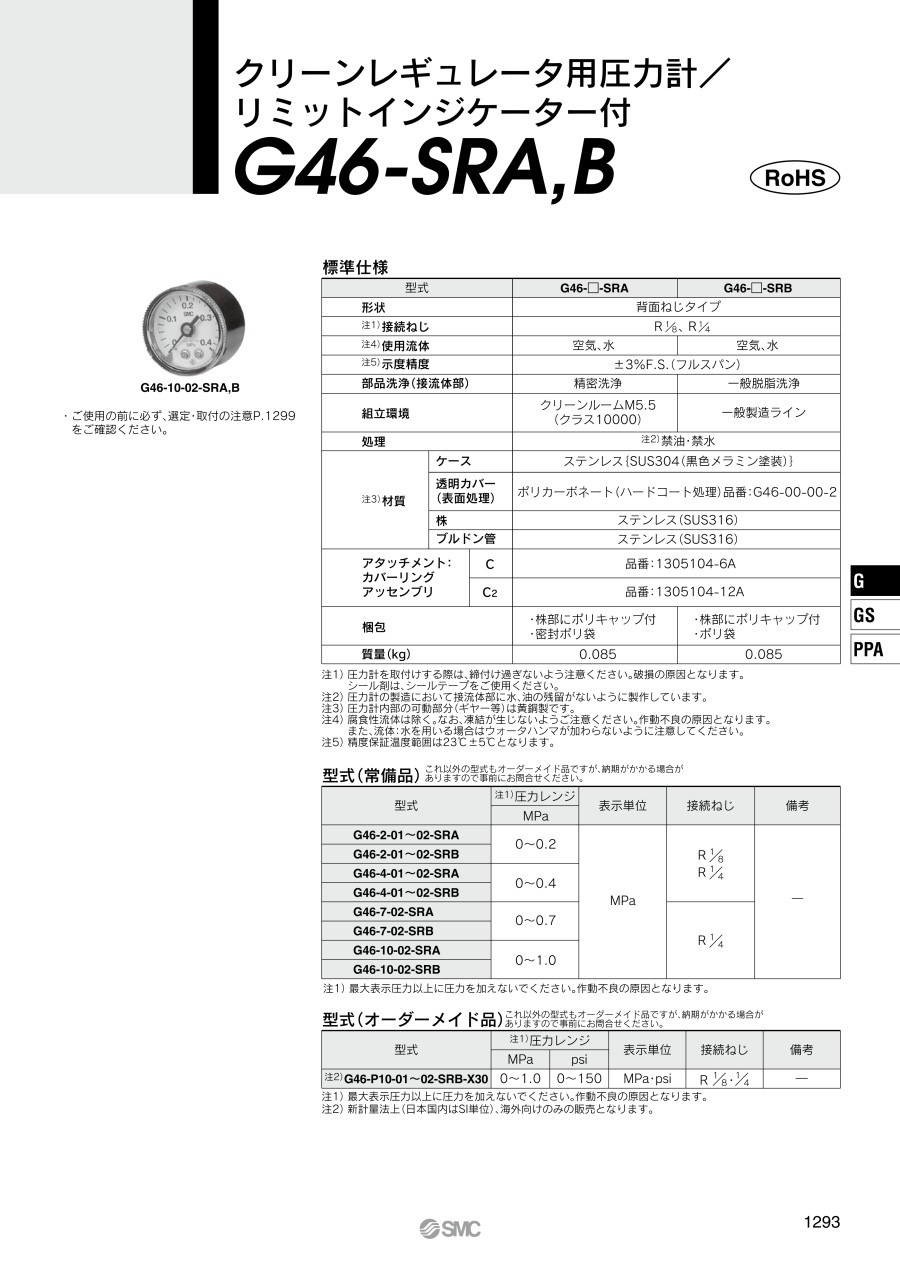

製品仕様
G46-10-02-SRA／G46-10-02-SRB
| 型番 | G46-□-SRA | G46-□-SRB | ||
|---|---|---|---|---|
| 形状 | 背面ねじタイプ | |||
| 注1）接続ねじ | R1/8、R1/4 | |||
| 注4）使用流体 | 空気、水 | 空気、水 | ||
| 注5）示度精度 | ±3%F.S.（フルスパン） | |||
| 部品洗浄（接流体部） | 精密洗浄 | 一般脱脂洗浄 | ||
| 組立環境 | クリーンルームM5.5（クラス10,000） | 一般製造ライン | ||
| 処理 | 注2）禁油・禁水 | |||
| 注3）材質 | ケース | ステンレス｛SUS304（黒色メラミン塗装）｝ | ||
| 透明カバー（表面処理） | ポリカーボネート（ハードコート処理）型番：G46-00-00-2 | |||
| 株 | ステンレス（SUS316） | |||
| ブルドン管 | ステンレス（SUS316） | |||
| アタッチメント：カバーリングアッセンブリ | C | 型番：1305104-6A | ||
| C1 | 型番：1305104-7A | |||
| C2 | 型番：1305104-12A | |||
| 質量（kg） | 0.085 | 0.085 | ||
注1）圧力計を取付けする際は、締付け過ぎないよう注意ください。破損の原因となります。 シール剤は、シールテープをご使用ください。
注2）圧力計の製造において接流体部に水、油の残留がないように製作しています。
注3）圧力計内部の可動部分（ギヤー等）は黄銅製です。
注4）腐食性流体は除く。なお、凍結が生じないようご注意ください。作動不良の原因となります。 また、流体：水を用いる場合はウォータハンマが加わらないように注意してください。
注5）精度保証温度範囲は23℃±5℃となります。
常備品
| 型番 | 注1）圧力レンジ | 表示単位 | 接続ねじ |
|---|---|---|---|
| MPa | |||
| G46-2-01～02-SRA | 0～0.2 | MPa | R1/8 R1/4 |
| G46-2-01～02-SRB | |||
| G46-4-01～02-SRA | 0～0.4 | ||
| G46-4-01～02-SRB | |||
| G46-7-02-SRA | 0～0.7 | R1/4 | |
| G46-7-02-SRB | |||
| G46-10-02-SRA | 0～1.0 | ||
| G46-10-02-SRB |
注1）最大表示圧力以上に圧力を加えないでください。作動不良の原因となります。
型式表示方法
| - | 記号 | 内容 | G46 | |
|---|---|---|---|---|
| （1） | 最大表示圧力 | 2 | 0.2MPa | ● |
| 4 | 0.4MPa | ● | ||
| 7 | 0.7MPa | ● | ||
| 10 | 1.0MPa | ● | ||
| （2） | 接続ねじ | 01 | R1/8 | ● |
| 02 | R1/4 | ● | ||
| （3） | オプション | 無記号 | - | ● |
| 注1）M | M5（めねじ）付 | ● | ||
| （4） | グレード | SRA | 部品：精密洗浄 組立：クリーンルームM5.5（クラス10,000） | ● |
| SRB | 部品：一般脱脂洗浄 組立：一般製造ライン | ● | ||
| （5） | 注2）アタッチメント | 無記号 | カバーリングなし | ● |
| C | 透明カバー突出なし（透明カバー取外不可） | ● | ||
| C1 | 透明カバー突出あり（透明カバー取外可能） | ● | ||
| C2 | 透明カバー突出あり（透明カバー取外可能） スパナ掛かり部突出あり | ● | ||
注1）M5（めねじ）付は、チューブ配管の際に継手を取付けて使用してください。
注2）カバーリングアセンブリ付の場合、配管するためにオプション：Mの選択を推奨します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
327円 ( 360円 ) | 19日目 |
492円 ( 541円 ) | 19日目 |
38,076円 ( 41,884円 ) | 6日目 |
38,713円 ( 42,584円 ) | 19日目 |
11,352円 ( 12,487円 ) | 在庫品1日目当日出荷可能 |
11,466円 ( 12,613円 ) | 6日目 |
11,482円 ( 12,630円 ) | 19日目 |
38,533円 ( 42,386円 ) | 19日目 |
39,158円 ( 43,074円 ) | 19日目 |
11,832円 ( 13,015円 ) | 6日目 |
11,911円 ( 13,102円 ) | 19日目 |
38,076円 ( 41,884円 ) | 6日目 |
38,713円 ( 42,584円 ) | 19日目 |
33,800円 ( 37,180円 ) | 19日目 |
11,352円 ( 12,487円 ) | 6日目 |
11,466円 ( 12,613円 ) | 6日目 |
11,051円 ( 12,156円 ) | 19日目 |
38,533円 ( 42,386円 ) | 19日目 |
39,158円 ( 43,074円 ) | 19日目 |
11,285円 ( 12,414円 ) | 6日目 |
11,911円 ( 13,102円 ) | 6日目 |
10,576円 ( 11,634円 ) | 19日目 |
38,076円 ( 41,884円 ) | 6日目 |
38,713円 ( 42,584円 ) | 19日目 |
11,352円 ( 12,487円 ) | 在庫品1日目当日出荷可能 |
11,466円 ( 12,613円 ) | 6日目 |
11,482円 ( 12,630円 ) | 6日目 |
38,533円 ( 42,386円 ) | 19日目 |
39,158円 ( 43,074円 ) | 19日目 |
32,564円 ( 35,820円 ) | 19日目 |
11,285円 ( 12,414円 ) | 19日目 |
11,911円 ( 13,102円 ) | 6日目 |
39,918円 ( 43,910円 ) | 6日目 |
38,713円 ( 42,584円 ) | 6日目 |
8,861円 ( 9,747円 ) | 在庫品1日目当日出荷可能 |
12,021円 ( 13,223円 ) | 6日目 |
10,182円 ( 11,200円 ) | 6日目 |
30,067円 ( 33,074円 ) | 19日目 |
30,564円 ( 33,620円 ) | 6日目 |
9,346円 ( 10,281円 ) | 6日目 |
9,664円 ( 10,630円 ) | 3日目 |
11,479円 ( 12,627円 ) | 19日目 |
29,696円 ( 32,666円 ) | 6日目 |
30,203円 ( 33,223円 ) | 6日目 |
8,588円 ( 9,447円 ) | 6日目 |
9,551円 ( 10,506円 ) | 6日目 |
11,482円 ( 12,630円 ) | 6日目 |
30,067円 ( 33,074円 ) | 19日目 |
30,564円 ( 33,620円 ) | 19日目 |
32,564円 ( 35,820円 ) | 19日目 |
8,821円 ( 9,703円 ) | 19日目 |
9,320円 ( 10,252円 ) | 6日目 |
10,576円 ( 11,634円 ) | 19日目 |
32,142円26,035円 ( 28,639円 ) | 在庫品1日目当日出荷可能 |
30,203円 ( 33,223円 ) | 6日目 |
38,731円 ( 42,604円 ) | 19日目 |
8,861円 ( 9,747円 ) | 在庫品1日目当日出荷可能 |
9,551円 ( 10,506円 ) | 6日目 |
10,182円 ( 11,200円 ) | 6日目 |
38,533円 ( 42,386円 ) | 19日目 |
詳細情報
基本情報
クリーンレギュレータ用圧力計/リミットインジケーター付 G46-SRA/B。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
クリーンレギュレータ用圧力計/リミットインジケーター付 G46-SRA/Bのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q圧力計の透明カバーを交換したいが、可能ですか？
A
圧力計によって交換出来るものと、出来ないものがあります。
樹脂カバー（G15、G27を除く）は交換可能ですが、ガラスカバーは交換出来ません。
樹脂カバーの材質は、主にポリカーボネートを使用しております。使用環境により、樹脂カバーの材質にナイロンを選択できる圧力計（G36-L、G46-L）を用意しています。
樹脂カバー（G15、G27を除く）は交換可能ですが、ガラスカバーは交換出来ません。
樹脂カバーの材質は、主にポリカーボネートを使用しております。使用環境により、樹脂カバーの材質にナイロンを選択できる圧力計（G36-L、G46-L）を用意しています。
Q圧力計の圧力レンジ別の1目盛り表示は、何MPaですか?
A
圧力レンジは、0-0.2MPa、0-0.4MPa、0-0.7MPa、0-1.0MPa、0-1.5MPaがあります。
1目盛表示は、 0-0.2MPa〔1目盛 0.01MPa〕、0-0.4MPa〔1目盛 0.02MPa〕、0-0.7MPa〔1目盛 0.05MPa〕、0-1.0MPa〔1目盛 0.05MPa〕、0-1.5MPa〔1目盛 0.1MPa〕です。
圧力単位表示は、日本国内では新計量法によりSI単位（□Pa）になり、 kgf/c㎡やbar表示のものはありません。
MPaとpsi併記の特殊仕様は、海外向けのみの販売となります。
1目盛表示は、 0-0.2MPa〔1目盛 0.01MPa〕、0-0.4MPa〔1目盛 0.02MPa〕、0-0.7MPa〔1目盛 0.05MPa〕、0-1.0MPa〔1目盛 0.05MPa〕、0-1.5MPa〔1目盛 0.1MPa〕です。
圧力単位表示は、日本国内では新計量法によりSI単位（□Pa）になり、 kgf/c㎡やbar表示のものはありません。
MPaとpsi併記の特殊仕様は、海外向けのみの販売となります。
Q圧力計をパネルに取付けしたいが、可能ですか？
A
パネル取付けできるのは、G46、G46E、G46-L、G46-SRA・B、GZ46、GZ46E、GP46で、専用のアタッチメント（カバーリング アッセンブリ）が必要です。
アタッチメント付圧力計を手配の際は、品番に-C（透明カバー突出なし/透明カバー取外不可）か -C1（透明カバー突出有/透明カバー取外可能）、-C2（透明カバー突出有/透明カバー取外可能/スパナ掛かり部あり）をご指示ください。また、この圧力計にアタッチメントの後付けも可能です。詳細はカタログをご参照ください。
注1）カバーリングアセンブリ付の場合、配管するためにオプション：M（接続用おねじにM5めねじ付）の選択を推奨します。
注2）GP46は-Cと-C2のみの品番対応になります。
アタッチメント付圧力計を手配の際は、品番に-C（透明カバー突出なし/透明カバー取外不可）か -C1（透明カバー突出有/透明カバー取外可能）、-C2（透明カバー突出有/透明カバー取外可能/スパナ掛かり部あり）をご指示ください。また、この圧力計にアタッチメントの後付けも可能です。詳細はカタログをご参照ください。
注1）カバーリングアセンブリ付の場合、配管するためにオプション：M（接続用おねじにM5めねじ付）の選択を推奨します。
注2）GP46は-Cと-C2のみの品番対応になります。
