禁油・外部銅系不可用圧力計/リミットインジケーター付 G46E
- 通常単価(税別)
- 251円～3,732円
- 税込単価
- 276円～4,105円
使用流体 空気 禁油・外部銅系不可用圧力計/リミットインジケーター付 G46E...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
G46E-□□-01～02（M）

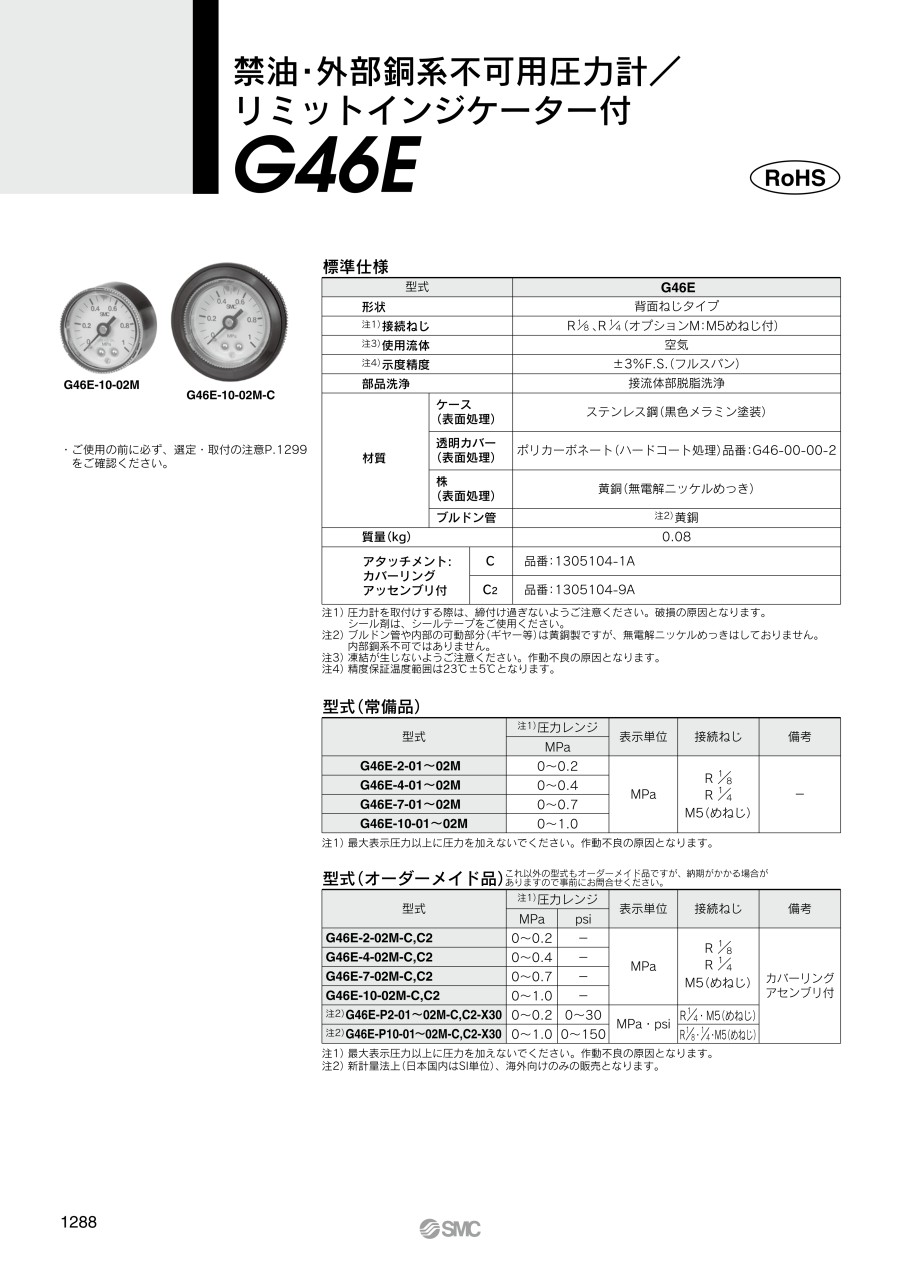

製品仕様
G46E-10-02M
G46E-10-02M-C
仕様
| 型番 | G46E | ||
|---|---|---|---|
| 形状 | 背面ねじタイプ | ||
| 注1）接続ねじ | R1/8、R1/4（オプションM：M5めねじ付） | ||
| 注3）使用流体 | 空気 | ||
| 注4）示度精度 | ±3%F.S.（フルスパン） | ||
| 部品洗浄 | 接流体部脱脂洗浄 | ||
| 材質 | ケース（表面処理） | ステンレス鋼（黒色メラミン塗装） | |
| 透明カバー（表面処理） | ポリカーボネート（ハードコート処理）型番：G46-00-00-2 | ||
| 株（表面処理） | 黄銅（無電解ニッケルめっき） | ||
| ブルドン管 | 注2）黄銅 | ||
| 質量（kg） | 0.08 | ||
| アタッチメント：カバーリングアッセンブリ付 | C | 型番：1305104-1A | |
| C1 | 型番：1305104-3A | ||
注1）圧力計を取付けする際は、締付け過ぎないようご注意ください。破損の原因となります。シール剤は、シールテープをご使用ください。
注2）ブルドン管や内部の可動部分（ギヤー等）は黄銅製ですが、無電解ニッケルめっきはしておりません。内部銅系不可ではありません。
注3）凍結が生じないようご注意ください。作動不良の原因となります。
注4）精度保証温度範囲は23±5℃となります。
常備品
| 型番 | 注1）圧力レンジ | 表示単位 | 接続ねじ |
|---|---|---|---|
| MPa | |||
| G46E-2-01～02M | 0～0.2 | MPa | R1/8 R1/4 M5（めねじ） |
| G46E-4-01～02M | 0～0.4 | ||
| G46E-7-01～02M | 0～0.7 | ||
| G46E-10-01～02M | 0～1.0 |
オーダーメイド品
| 型番 | 注1）圧力レンジ | 表示単位 | 接続ねじ | 備考 | |
|---|---|---|---|---|---|
| MPa | psi | ||||
| G46E-2-02M-C、C1 | 0～0.2 | - | MPa | R1/8 R1/4 M5（めねじ） | カバーリングアセンブリ付 |
| G46E-4-02M-C、C1 | 0～0.4 | - | |||
| G46E-7-02M-C、C1 | 0～0.7 | - | |||
| G46E-10-02M-C、C1 | 0～1.0 | - | |||
型式表示方法
| - | 記号 | 内容 | G46E | |
|---|---|---|---|---|
| （1） | 最大表示圧力 | 2 | 0.2MPa | ● |
| 4 | 0.4MPa | ● | ||
| 7 | 0.7MPa | ● | ||
| 10 | 1.0MPa | ● | ||
| 15 | 1.5MPa | ● | ||
| （2） | 接続ねじ | 01 | R1/8 | ● |
| 02 | R1/4 | ● | ||
| （3） | オプション | 無記号 | - | ● |
| 注1）M | M5（めねじ）付 | ● | ||
| （4） | 注2）アタッチメント | 無記号 | カバーリングなし | ● |
| C | 透明カバー突出なし（透明カバー取外不可） | ● | ||
| C1 | 透明カバー突出あり（透明カバー取外可能） | ● | ||
注1）M5（めねじ）付は､チューブ配管の際に継手を取付けて使用してください。
注2）カバーリングアセンブリ付の場合、配管するためにオプション：Mの選択を推奨します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
251円 ( 276円 ) | 在庫品1日目当日出荷可能 |
2,507円 ( 2,758円 ) | 在庫品1日目当日出荷可能 |
2,635円 ( 2,899円 ) | 6日目 |
2,712円 ( 2,983円 ) | 6日目 |
2,524円 ( 2,776円 ) | 6日目 |
2,949円 ( 3,244円 ) | 在庫品1日目当日出荷可能 |
2,508円 ( 2,759円 ) | 在庫品1日目当日出荷可能 |
2,949円 ( 3,244円 ) | 在庫品1日目当日出荷可能 |
2,847円 ( 3,132円 ) | 在庫品1日目当日出荷可能 |
2,390円 ( 2,629円 ) | 6日目 |
2,712円 ( 2,983円 ) | 6日目 |
2,300円 ( 2,530円 ) | 9日目 |
2,390円 ( 2,629円 ) | 6日目 |
2,949円 ( 3,244円 ) | 在庫品1日目当日出荷可能 |
2,390円 ( 2,629円 ) | 6日目 |
2,712円 ( 2,983円 ) | 6日目 |
2,507円 ( 2,758円 ) | 在庫品1日目当日出荷可能 |
2,847円 ( 3,132円 ) | 在庫品1日目当日出荷可能 |
2,524円 ( 2,776円 ) | 6日目 |
2,712円 ( 2,983円 ) | 6日目 |
2,508円 ( 2,759円 ) | 6日目 |
2,635円 ( 2,899円 ) | 6日目 |
2,390円 ( 2,629円 ) | 6日目 |
2,949円 ( 3,244円 ) | 在庫品1日目当日出荷可能 |
2,847円 ( 3,132円 ) | 在庫品1日目当日出荷可能 |
3,732円 ( 4,105円 ) | 19日目 |
詳細情報
基本情報
使用流体 空気 禁油・外部銅系不可用圧力計/リミットインジケーター付 G46E。
【特長】
・示度精度：±3％F.S. （フルスパン）
・部品洗浄：接流体部脱脂洗浄
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
樹脂カバー（G15、G27を除く）は交換可能ですが、ガラスカバーは交換出来ません。
樹脂カバーの材質は、主にポリカーボネートを使用しております。使用環境により、樹脂カバーの材質にナイロンを選択できる圧力計（G36-L、G46-L）を用意しています。
1目盛表示は、 0-0.2MPa〔1目盛 0.01MPa〕、0-0.4MPa〔1目盛 0.02MPa〕、0-0.7MPa〔1目盛 0.05MPa〕、0-1.0MPa〔1目盛 0.05MPa〕、0-1.5MPa〔1目盛 0.1MPa〕です。
圧力単位表示は、日本国内では新計量法によりSI単位（□Pa）になり、 kgf/c㎡やbar表示のものはありません。
MPaとpsi併記の特殊仕様は、海外向けのみの販売となります。
