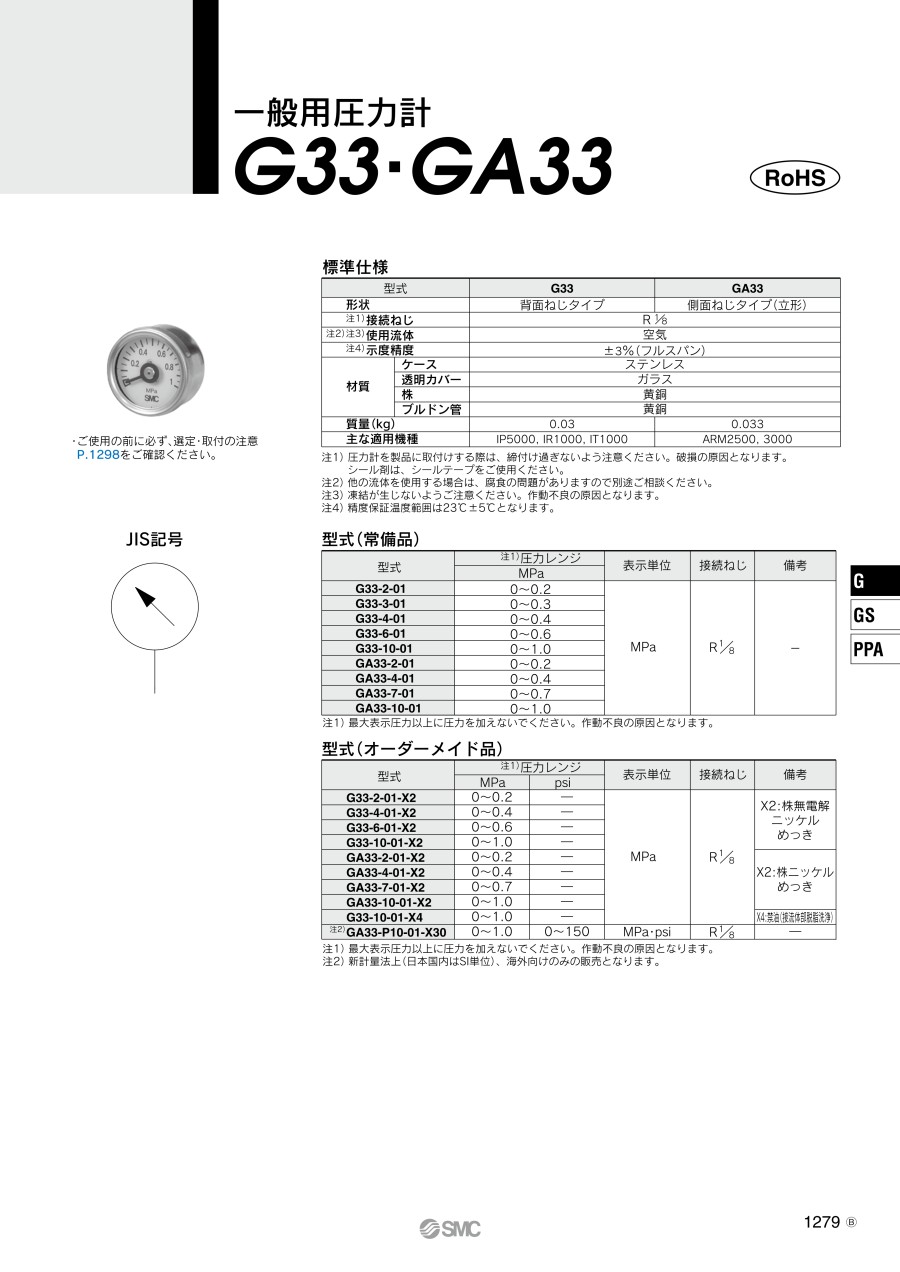

カタログ

商品情報

外形図

単位：mm

G33-□□-01

GA33-□□-01

製品仕様

型番		G33	GA33
形状		背面ねじタイプ	側面ねじタイプ（立形）
^※1接続ねじ		R 1/8
^{※2 ※3}使用流体		空気
^※4示度精度		±3%（フルスパン）
材質	ケース	ステンレス
	透明カバー	ガラス
	株	黄銅
	ブルドン管	黄銅
質量（kg）		0.03	0.033
主な適用機種		IP5000、IR1000、IT1000	ARM2500、3000

※1圧力計を製品に取付けする際は、締付け過ぎないよう注意ください。破損の原因となります。シール剤は、シールテープをご使用ください。
※2他の流体を使用する場合は、腐食の問題がありますのでご注意ください。
※3凍結が生じないようご注意ください。作動不良の原因となります。
※4精度保証温度範囲は23±5℃となります。

常備品

型番	^※1圧力レンジ	表示単位	接続ねじ	備考
型番	MPa	表示単位	接続ねじ	備考
G33-2-01	0～0.2	MPa	R1/8	-
G33-3-01	0～0.3
G33-4-01	0～0.4
G33-6-01	0～0.6
G33-10-01	0～1.0
GA33-2-01	0～0.2
GA33-4-01	0～0.4
GA33-7-01	0～0.7
GA33-10-01	0～1.0

※1最大表示圧力以上に圧力を加えないでください。作動不良の原因となります。

オーダーメイド品

型番	^※1圧力レンジ	表示単位	接続ねじ	備考
型番	MPa	表示単位	接続ねじ	備考
G33-2-01-X2	0～0.2	MPa	R1/8	X2：株無電解ニッケルめっき
G33-4-01-X2	0～0.4
G33-6-01-X2	0～0.6
G33-10-01-X2	0～1.0
GA33-2-01-X2	0～0.2			X2：株ニッケルめっき
GA33-4-01-X2	0～0.4
GA33-7-01-X2	0～0.7
GA33-10-01-X2	0～1.0
G33-10-01-X4	0～1.0			X4：禁油（接流体部脱脂洗浄）

※1最大表示圧力以上に圧力を加えないでください。作動不良の原因となります。

型式表示方法

-		記号	内容	（1）
				形状
				G33	GA33
				背面ねじタイプ	側面ねじタイプ（立形）
（2）	最大表示圧力	2	0.2MPa	●	●
		3	0.3MPa	●	-
		4	0.4MPa	●	●
		6	0.6MPa	●	-
		7	0.7MPa	●	●
		10	1.0MPa	●	●
（3）	接続ねじ	01	R1/8	●	●
（5）	^※1特殊仕様	無記号	-	●	●
		X2	株ニッケルめっき	●	●
		X4	禁油（接流体部脱脂洗浄）	●	●

※1X3（接流体部SUS）仕様は対応しておりません。

型番リスト

表示件数

型番

最大表示圧力

(Mpa)

形状

接続ねじ

特殊仕様

使用流体

示度精度

最小発注数量

0.2	背面ねじタイプ	R1/8	なし	空気	±3%F.S.（フルスパン）	1個
0.3	背面ねじタイプ	R1/8	なし	空気	±3%F.S.（フルスパン）	1個
0.4	背面ねじタイプ	R1/8	なし	空気	±3%F.S.（フルスパン）	1個
0.6	背面ねじタイプ	R1/8	なし	空気	±3%F.S.（フルスパン）	1個
0.7	背面ねじタイプ	R1/8	なし	空気	±3%F.S.（フルスパン）	1個
1	背面ねじタイプ	R1/8	なし	空気	±3%F.S.（フルスパン）	1個
0.2	側面ねじタイプ（立形）	R1/8	なし	空気	±3%F.S.（フルスパン）	1個
0.4	側面ねじタイプ（立形）	R1/8	なし	空気	±3%F.S.（フルスパン）	1個
0.4	側面ねじタイプ（立形）	R1/8	ニッケルめっき	空気	±3%F.S.（フルスパン）	1個
0.7	側面ねじタイプ（立形）	R1/8	なし	空気	±3%F.S.（フルスパン）	1個
1	側面ねじタイプ（立形）	R1/8	なし	空気	±3%F.S.（フルスパン）	1個

通常単価(税別) (税込単価)	通常出荷日

1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
2,034円 ( 2,237円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
2,192円 ( 2,411円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

黄銅のブルドン管一般用圧力計 G33/GA33シリーズです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
一般用圧力計/リミットインジケータ付 G46・GA46
SMC社の一般用圧力計／リミットインジケータ付です。アタッチメントのカバーリングアセンブリはパネル取付用に使用可能です。（G46のみ）
SMC
コンパクトマノメータ PPAシリーズ
SMC社の圧力計測器です。携帯性に優れているので、いつでもどこでも手軽に圧力の測定が可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般用圧力計 G33・GA33のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q圧力計の透明カバーを交換したいが、可能ですか？

圧力計によって交換出来るものと、出来ないものがあります。
樹脂カバー（G15、G27を除く）は交換可能ですが、ガラスカバーは交換出来ません。
樹脂カバーの材質は、主にポリカーボネートを使用しております。使用環境により、樹脂カバーの材質にナイロンを選択できる圧力計（G36-L、G46-L）を用意しています。

Q圧力計の圧力レンジ別の1目盛り表示は、何MPaですか?

圧力レンジは、0-0.2MPa、0-0.4MPa、0-0.7MPa、0-1.0MPa、0-1.5MPaがあります。
1目盛表示は、 0-0.2MPa〔1目盛 0.01MPa〕、0-0.4MPa〔1目盛 0.02MPa〕、0-0.7MPa〔1目盛 0.05MPa〕、0-1.0MPa〔1目盛 0.05MPa〕、0-1.5MPa〔1目盛 0.1MPa〕です。
圧力単位表示は、日本国内では新計量法によりSI単位（□Pa）になり、 kgf/c㎡やbar表示のものはありません。
MPaとpsi併記の特殊仕様は、海外向けのみの販売となります。
