一般用圧力計/リミットインジケータ付 G46・GA46
- 通常単価(税別)
- 256円～2,608円
- 税込単価
- 282円～2,869円
黄銅のブルドン管 一般用圧力計/リミットインジケータ付 G46/GA46。【特...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が61型番あります。
商品情報
外形図
単位：mm
G46-□□-01～02（M）
GA46-□□-01～02
- ※ （ ）内寸法は接続ねじR1/4の場合
G46-□□-01～02（M）-C/G46-□□-01～02（M）-C1/G46-□□-01～02（M）-C2
- ※ （ ）内寸法は接続ねじR1/4の場合
パネルカット寸法 板厚Max.3.5

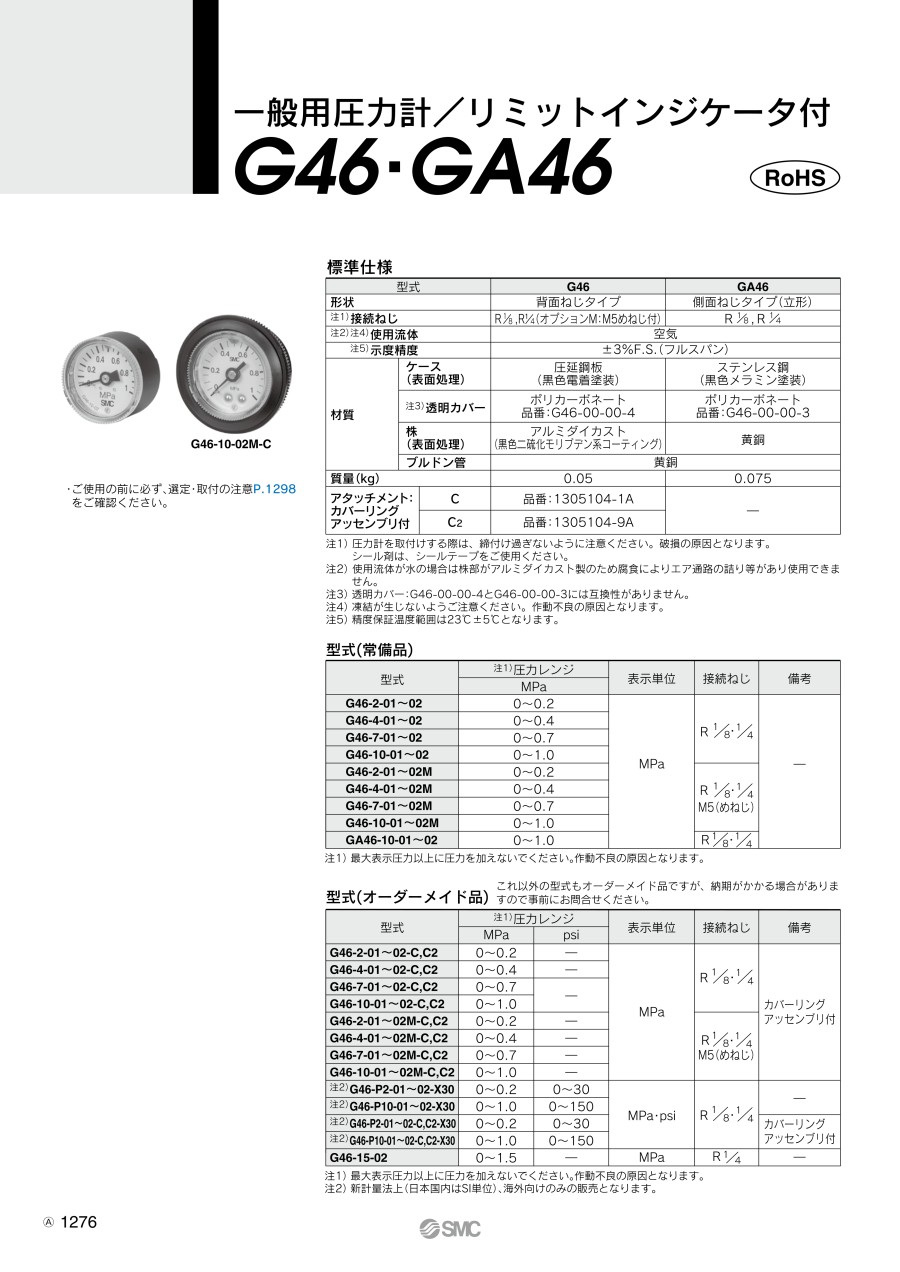

製品仕様
G46・GA46
G46-10-02M-C
製品仕様
| 型番 | G46 | GA46 | |
|---|---|---|---|
| 形状 | 背面ねじタイプ | 側面ねじタイプ（立形） | |
| 注1）接続ねじ | R1/8、R1/4（オプションM：M5めねじ付） | R1/8、R1/4 | |
| 注2）注4）使用流体 | 空気 | ||
| 注5）示度精度 | ±3%F.S.（フルスパン） | ||
| 材質 | ケース（表面処理） | 圧延鋼板（黒色電着塗装） | ステンレス鋼（黒色メラミン塗装） |
| 注3）透明カバー | ポリカーボネート 型番：G46-00-00-4 | ポリカーボネート 型番：G46-00-00-3 | |
| 株（表面処理） | アルミダイカスト（黒色二硫化モリブデン系コーティング） | 黄銅 | |
| ブルドン管 | 黄銅 | ||
| 質量（kg） | 0.05 | 0.075 | |
| アタッチメント：カバーリングアッセンブリ付 | C | 型番：1305104-1A | - |
| C1 | 型番：1305104-3A | ||
| C2 | 型番：1305104-9A | ||
注1）圧力計を取付けする際は、締付け過ぎないように注意ください。破損の原因となります。シール剤は、シールテープをご使用ください。
注2）使用流体が水の場合は株部がアルミダイカスト製のため腐食によりエア通路の詰りなどがあり使用できません。
注3）透明カバー：G46-00-00-4とG46-00-00-3には互換性がありません。
注4）凍結が生じないようご注意ください。作動不良の原因となります。
注5）精度保証温度範囲は23℃±5℃となります。
型式表示方法
| - | 記号 | 内容 | （1） | ||
|---|---|---|---|---|---|
| 形状 | |||||
| G46 | GA46 | ||||
| 背面ねじタイプ | 側面ねじタイプ（立形） | ||||
| （2） | 最大表示圧力 | 2 | 0.2MPa | ● | ● |
| 4 | 0.4MPa | ● | ● | ||
| 7 | 0.7MPa | ● | ● | ||
| 10 | 1.0MPa | ● | ● | ||
| 15 | 1.5MPa | ● | ● | ||
| （3） | 接続ねじ | 01 | R1/8 | ● | ● |
| 02 | R1/4 | ● | ● | ||
| （4） | オプション | 無記号 | - | ● | ● |
| 注1）M | M5（めねじ）付 | ● | - | ||
| （5） | 注2）アタッチメント | 無記号 | カバーリングなし | ● | ● |
| C | 透明カバー突出なし（透明カバー取外不可） | ● | - | ||
| C1 | 透明カバー突出あり（透明カバー取外可能） | ● | - | ||
| C2 | 透明カバー突出あり（透明カバー取外可能） スパナ掛かり部突出あり | ● | - | ||
| （6） | 特殊仕様 | 無記号 | - | ● | ● |
| X2 | 株ニッケルめっき | - | ● | ||
| X4 | 禁油（接流体部脱脂洗浄） | - | ● | ||
注1）M5（めねじ）付は、チューブ配管の際に継手を取付けて使用してください。
注2）カバーリングアセンブリ付の場合、配管するためにオプション：Mの選択を推奨します。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
327円 ( 360円 ) | 6日目 |
256円 ( 282円 ) | 在庫品1日目当日出荷可能 |
1,379円 ( 1,517円 ) | 在庫品1日目当日出荷可能 |
2,084円 ( 2,292円 ) | 在庫品1日目当日出荷可能 |
2,504円 ( 2,754円 ) | 在庫品1日目当日出荷可能 |
1,689円 ( 1,858円 ) | 9日目 |
2,203円 ( 2,423円 ) | 在庫品1日目当日出荷可能 |
1,379円 ( 1,517円 ) | 在庫品1日目当日出荷可能 |
1,987円 ( 2,186円 ) | 6日目 |
1,775円 ( 1,953円 ) | 9日目 |
1,771円 ( 1,948円 ) | 在庫品1日目当日出荷可能 |
2,100円 ( 2,310円 ) | 6日目 |
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
2,084円 ( 2,292円 ) | 在庫品1日目当日出荷可能 |
2,504円 ( 2,754円 ) | 在庫品1日目当日出荷可能 |
1,810円 ( 1,991円 ) | 在庫品1日目当日出荷可能 |
2,608円 ( 2,869円 ) | 在庫品1日目当日出荷可能 |
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
1,987円 ( 2,186円 ) | 6日目 |
1,689円 ( 1,858円 ) | 在庫品1日目当日出荷可能 |
1,685円 ( 1,854円 ) | 6日目 |
2,509円 ( 2,760円 ) | 在庫品1日目当日出荷可能 |
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
1,435円 ( 1,579円 ) | 在庫品1日目当日出荷可能 |
1,821円 ( 2,003円 ) | 在庫品1日目当日出荷可能 |
2,064円 ( 2,270円 ) | 在庫品1日目当日出荷可能 |
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
1,698円 ( 1,868円 ) | 在庫品1日目当日出荷可能 |
1,436円 ( 1,580円 ) | 6日目 |
1,856円 ( 2,042円 ) | 在庫品1日目当日出荷可能 |
1,459円 ( 1,605円 ) | 在庫品1日目当日出荷可能 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
2,386円 ( 2,625円 ) | 在庫品1日目当日出荷可能 |
1,393円 ( 1,532円 ) | 在庫品1日目当日出荷可能 |
1,821円 ( 2,003円 ) | 在庫品1日目当日出荷可能 |
2,507円 ( 2,758円 ) | 在庫品1日目当日出荷可能 |
2,608円 ( 2,869円 ) | 在庫品1日目当日出荷可能 |
1,459円 ( 1,605円 ) | 在庫品1日目当日出荷可能 |
2,084円 ( 2,292円 ) | 在庫品1日目当日出荷可能 |
2,005円 ( 2,206円 ) | 在庫品1日目当日出荷可能 |
1,858円 ( 2,044円 ) | 在庫品1日目当日出荷可能 |
1,857円 ( 2,043円 ) | 在庫品1日目当日出荷可能 |
1,417円 ( 1,559円 ) | 9日目 |
1,602円 ( 1,762円 ) | 19日目 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
1,970円 ( 2,167円 ) | 6日目 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
2,038円 ( 2,242円 ) | 6日目 |
2,566円 ( 2,823円 ) | 9日目 |
1,956円 ( 2,152円 ) | 6日目 |
1,709円 ( 1,880円 ) | 6日目 |
1,709円 ( 1,880円 ) | 6日目 |
2,037円 ( 2,241円 ) | 9日目 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
1,765円 ( 1,942円 ) | 在庫品1日目当日出荷可能 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
黄銅のブルドン管 一般用圧力計/リミットインジケータ付 G46/GA46。
【特長】
・使用流体：空気
・示度精度：±3％F.S.（フルスパン）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
一般用圧力計/リミットインジケータ付 G46・GA46のレビュー
生産設備のエアー系に使っています。
3
3.02019/11/13
自社生産設備のエアー系圧力監視の圧力計の既設品の交換用として購入しました。既設品なので取付ネジのサイズ等仕様がはっきりし...もっと読む
11人が参考にしています。
粉製品の運搬用バケツに使用
4
4.02020/04/28
機械のエア分岐した後の部分に、このリミットインジケータ付圧力計（G46-10-02M）をそれぞれ取り付け、各エア圧の確認...もっと読む
1人が参考にしています。
生産設備付帯部品として使用
5
5.02020/04/08
生産設備（空圧機器）付帯配管上にて流体測定、管理用途で使用しています。初期導入時にサイズやスペックを参照し目的に適った型...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q圧力計の透明カバーを交換したいが、可能ですか？
A
圧力計によって交換出来るものと、出来ないものがあります。
樹脂カバー（G15、G27を除く）は交換可能ですが、ガラスカバーは交換出来ません。
樹脂カバーの材質は、主にポリカーボネートを使用しております。使用環境により、樹脂カバーの材質にナイロンを選択できる圧力計（G36-L、G46-L）を用意しています。
樹脂カバー（G15、G27を除く）は交換可能ですが、ガラスカバーは交換出来ません。
樹脂カバーの材質は、主にポリカーボネートを使用しております。使用環境により、樹脂カバーの材質にナイロンを選択できる圧力計（G36-L、G46-L）を用意しています。
Q圧力計の圧力レンジ別の1目盛り表示は、何MPaですか?
A
圧力レンジは、0-0.2MPa、0-0.4MPa、0-0.7MPa、0-1.0MPa、0-1.5MPaがあります。
1目盛表示は、 0-0.2MPa〔1目盛 0.01MPa〕、0-0.4MPa〔1目盛 0.02MPa〕、0-0.7MPa〔1目盛 0.05MPa〕、0-1.0MPa〔1目盛 0.05MPa〕、0-1.5MPa〔1目盛 0.1MPa〕です。
圧力単位表示は、日本国内では新計量法によりSI単位（□Pa）になり、 kgf/c㎡やbar表示のものはありません。
MPaとpsi併記の特殊仕様は、海外向けのみの販売となります。
1目盛表示は、 0-0.2MPa〔1目盛 0.01MPa〕、0-0.4MPa〔1目盛 0.02MPa〕、0-0.7MPa〔1目盛 0.05MPa〕、0-1.0MPa〔1目盛 0.05MPa〕、0-1.5MPa〔1目盛 0.1MPa〕です。
圧力単位表示は、日本国内では新計量法によりSI単位（□Pa）になり、 kgf/c㎡やbar表示のものはありません。
MPaとpsi併記の特殊仕様は、海外向けのみの販売となります。
Qカラーゾーン付圧力計（G36-L、G46-L、G53-L、G63-L）とは、何ですか？またその使用方法を教えてください。
A
カラ―ゾーンは、文字板外周を赤と緑に色分けするインジケータです。
設定圧力範囲を緑に、範囲外を赤に色分けすることで、圧力管理幅の視認性が向上します。
カラ―ゾーンの設定方法は、カバーを取外し赤色ゾーンを移動させて、設定圧力範囲部を緑表示にします。
緑色ゾーンの設定幅は圧力レンジによって異なります。詳細はカタログをご参照ください。
設定圧力範囲を緑に、範囲外を赤に色分けすることで、圧力管理幅の視認性が向上します。
カラ―ゾーンの設定方法は、カバーを取外し赤色ゾーンを移動させて、設定圧力範囲部を緑表示にします。
緑色ゾーンの設定幅は圧力レンジによって異なります。詳細はカタログをご参照ください。
