SMC

ロックアップバルブ IL201/211/220シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 15,504円～32,424円

税込単価: 17,054円～35,666円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

3色表示デジタル着座スイッチ制御ユニットなし ISA3シリーズ

通常価格(税別)： 13,838円 (税込価格：15,222円)

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ブースタリレー IL100シリーズ

通常価格(税別)： 14,189円 (税込価格：15,608円)

通常出荷日：6 日目～

ロックアップバルブ IL201/211/220シリーズ。【特長】・単動式、複動...

詳細情報を確認する

種類
制御バルブ・リレー
接続口径
1/4

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が89型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

IL201

IL211

IL220

製品仕様

型番	IL201	IL211	IL220
動作方式	単動式	複動式	三方形
信号圧力	MAX.1.0MPa^注1）
設定圧力範囲	0.14～0.7MPa^注1）
遮断圧力	MAX.0.7MPa
周囲温度および使用流体温度	-5～+60℃
接続口径	Rc1/4
ディファレンシャル^注2）	0.01MPa
質量	0.45kg	0.64kg	0.7kg

注1）信号圧力と設定圧力との間には0.1MPa以上の差圧を設けてください。差圧が小さい場合には、本製品の構造上、内器に摩耗が生じて排気孔からのブリード量が増加し、特性に影響を及ぼす可能性があります。
注2）ロックとロック解除時の圧力差

型式表示方法

構造

IL201

IL211

IL220

【構成部品】

番号	部品名	材質	備考
1	本体	アルミニウム合金	銀色焼付塗装
2	パイロット本体	アルミニウム合金	銀色焼付塗装
3	ボンネット	アルミニウム合金	銀色焼付塗装
4	設定スクリュ	ステンレス鋼	-
5	ピストン	黄銅	-
6	ピストンロッド	黄銅	-
7	ダイヤフラムアセンブリ	アルミニウム合金／黄銅／NBR	クロメート
8	ダイヤフラム	NBR	-
9	ピストンバルブ	黄銅／NBR	-
10	ピストンバルブ	黄銅／NBR	-
11	バルブ	黄銅／NBR	-
12	設定スプリング	鋼線	亜鉛クロメート
13	バルブスプリング	ステンレス鋼	-
14	バルブスプリング	ステンレス鋼	-
15	ピストンスプリング	ステンレス鋼	-
16	"O"リング	NBR	-
17	"O"リング	NBR	-
18	"O"リング	NBR	-
19	"O"リング	NBR	-
20	"O"リング	NBR	-
21	"O"リング	NBR	-
22	"O"リング	NBR	-

メンテナンス部品

型番	手配番号	内容
IL201	KT-IL201	（7）、（8）、（9）、（12）、（13）、（16）、（17）、（18）、（19）のセット
IL211	KT-IL211	（7）、（8）、（9）、（10）、（12）、（13）、（16）、（17）、（18）、（19）のセット
IL220	KT-IL220	（7）、（8）、（11）、（12）、（14）、（15）、（19）、（20）、（21）、（22）のセット

型番リスト

表示件数

型番

ねじ種類	オプション	仕様	動作方式	最小発注数量

Rc	なし	標準	単動式	1個
Rc	なし	低温用（-30～60℃）	単動式	1個
Rc	なし	外部銅系不可	単動式	1個
Rc	なし	外部銅系不可・低温用（-30～60℃）	単動式	1個
Rc	なし	外部銅系不可・高温用（-5～100℃）	単動式	1個
Rc	なし	高温用（-5～100℃）	単動式	1個
Rc	ブラケット付	標準	単動式	1個
Rc	ブラケット付	低温用（-30～60℃）	単動式	1個
Rc	ブラケット付	外部銅系不可	単動式	1個
Rc	ブラケット付	高温用（-5～100℃）	単動式	1個
G	なし	標準	単動式	1個
G	なし	低温用（-30～60℃）	単動式	1個
G	なし	外部銅系不可	単動式	1個
G	なし	外部銅系不可・低温用（-30～60℃）	単動式	1個
G	なし	高温用（-5～100℃）	単動式	1個
G	ブラケット付	標準	単動式	1個
G	ブラケット付	高温用（-5～100℃）	単動式	1個
NPT	なし	標準	単動式	1個
NPT	なし	低温用（-30～60℃）	単動式	1個
NPT	なし	外部銅系不可	単動式	1個
NPT	なし	外部銅系不可・低温用（-30～60℃）	単動式	1個
NPT	なし	外部銅系不可・高温用（-5～100℃）	単動式	1個
NPT	なし	高温用（-5～100℃）	単動式	1個
NPT	ブラケット付	標準	単動式	1個
NPT	ブラケット付	低温用（-30～60℃）	単動式	1個
NPT	ブラケット付	外部銅系不可	単動式	1個
NPT	ブラケット付	外部銅系不可・低温用（-30～60℃）	単動式	1個
NPT	ブラケット付	外部銅系不可・高温用（-5～100℃）	単動式	1個
NPT	ブラケット付	高温用（-5～100℃）	単動式	1個
Rc	なし	標準	複動式	1個
Rc	なし	低温用（-30～60℃）	複動式	1個
Rc	なし	外部銅系不可	複動式	1個
Rc	なし	外部銅系不可・低温用（-30～60℃）	複動式	1個
Rc	なし	外部銅系不可・高温用（-5～100℃）	複動式	1個
Rc	なし	高温用（-5～100℃）	複動式	1個
Rc	ブラケット付	標準	複動式	1個
Rc	ブラケット付	低温用（-30～60℃）	複動式	1個
Rc	ブラケット付	外部銅系不可	複動式	1個
Rc	ブラケット付	外部銅系不可・高温用（-5～100℃）	複動式	1個
Rc	ブラケット付	高温用（-5～100℃）	複動式	1個
G	なし	標準	複動式	1個
G	なし	低温用（-30～60℃）	複動式	1個
G	なし	外部銅系不可・低温用（-30～60℃）	複動式	1個
G	なし	外部銅系不可・高温用（-5～100℃）	複動式	1個
G	ブラケット付	標準	複動式	1個
G	ブラケット付	低温用（-30～60℃）	複動式	1個
G	ブラケット付	高温用（-5～100℃）	複動式	1個
NPT	なし	標準	複動式	1個
NPT	なし	低温用（-30～60℃）	複動式	1個
NPT	なし	外部銅系不可	複動式	1個
NPT	なし	外部銅系不可・低温用（-30～60℃）	複動式	1個
NPT	なし	外部銅系不可・高温用（-5～100℃）	複動式	1個
NPT	なし	高温用（-5～100℃）	複動式	1個
NPT	ブラケット付	標準	複動式	1個
NPT	ブラケット付	低温用（-30～60℃）	複動式	1個
NPT	ブラケット付	外部銅系不可	複動式	1個
NPT	ブラケット付	外部銅系不可・低温用（-30～60℃）	複動式	1個
NPT	ブラケット付	外部銅系不可・高温用（-5～100℃）	複動式	1個
NPT	ブラケット付	高温用（-5～100℃）	複動式	1個
Rc	なし	標準	三方形	1個

通常単価(税別) (税込単価)	通常出荷日

15,844円 ( 17,428円 )	19日目
21,554円 ( 23,709円 )	6日目
19,265円 ( 21,192円 )	19日目
24,975円 ( 27,473円 )	19日目
24,965円 ( 27,462円 )	19日目
22,686円 ( 24,955円 )	19日目
16,986円 ( 18,685円 )	3日目
22,695円 ( 24,965円 )	19日目
18,652円 ( 20,517円 )	19日目
22,238円 ( 24,462円 )	19日目
15,844円 ( 17,428円 )	19日目
21,567円 ( 23,724円 )	19日目
18,362円 ( 20,198円 )	19日目
27,390円 ( 30,129円 )	19日目
23,631円 ( 25,994円 )	19日目
15,504円 ( 17,054円 )	19日目
22,238円 ( 24,462円 )	19日目
15,844円 ( 17,428円 )	3日目
21,554円 ( 23,709円 )	3日目
19,265円 ( 21,192円 )	19日目
24,975円 ( 27,473円 )	19日目
25,047円 ( 27,552円 )	19日目
21,947円 ( 24,142円 )	19日目
15,846円 ( 17,431円 )	3日目
21,860円 ( 24,046円 )	19日目
20,094円 ( 22,103円 )	19日目
26,934円 ( 29,627円 )	19日目
25,340円 ( 27,874円 )	19日目
23,952円 ( 26,347円 )	19日目
20,406円 ( 22,447円 )	6日目
25,445円 ( 27,990円 )	6日目
22,238円 ( 24,462円 )	19日目
28,594円 ( 31,453円 )	19日目
28,924円 ( 31,816円 )	19日目
25,822円 ( 28,404円 )	6日目
20,405円 ( 22,446円 )	6日目
25,736円 ( 28,310円 )	19日目
22,529円 ( 24,782円 )	19日目
29,214円 ( 32,135円 )	19日目
26,115円 ( 28,727円 )	19日目
19,266円 ( 21,193円 )	3日目
25,445円 ( 27,990円 )	19日目
30,792円 ( 33,871円 )	19日目
32,095円 ( 35,305円 )	19日目
19,379円 ( 21,317円 )	19日目
28,547円 ( 31,402円 )	19日目
28,132円 ( 30,945円 )	19日目
19,266円 ( 21,193円 )	6日目
25,445円 ( 27,990円 )	3日目
22,238円 ( 24,462円 )	19日目
28,594円 ( 31,453円 )	19日目
28,924円 ( 31,816円 )	19日目
25,822円 ( 28,404円 )	19日目
20,405円 ( 22,446円 )	3日目
25,736円 ( 28,310円 )	3日目
22,529円 ( 24,782円 )	19日目
31,115円 ( 34,227円 )	19日目
29,214円 ( 32,135円 )	19日目
26,115円 ( 28,727円 )	19日目
19,266円 ( 21,193円 )	3日目

基本情報

基本情報

ロックアップバルブ IL201/211/220シリーズ。
【特長】
・単動式、複動式：空気源が正常状態に回復するまで、操作部の位置を応急保持
・三方形：異常発生時に供給ポートを切り換え
【用途】
・空気式プロセス制御系において空気源や供給空気配管系の異常発生時に使用

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

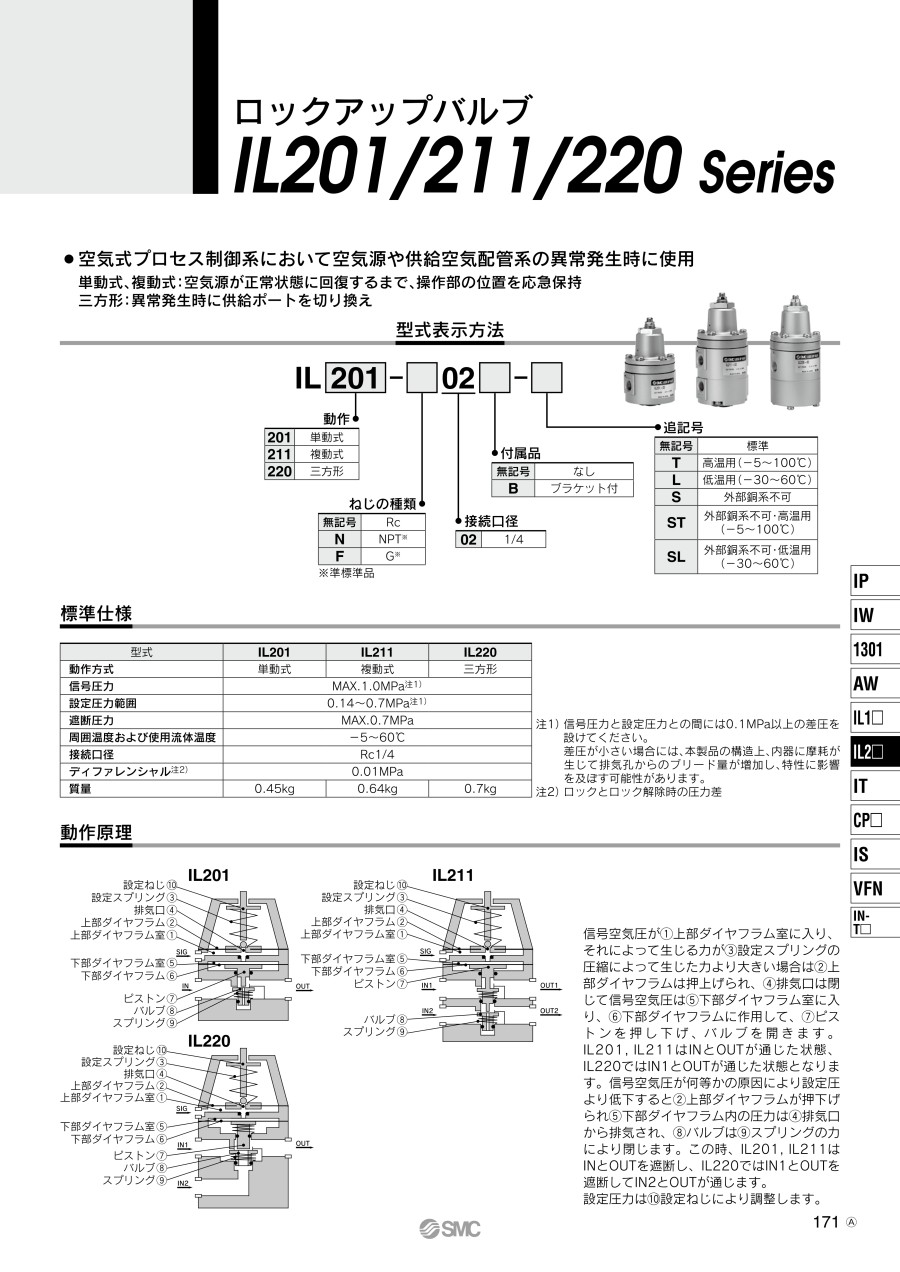

カタログ
