SMC

シリンダポジショナ IP200シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 21,317円～24,460円

税込単価: 23,449円～26,906円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

3色表示デジタル着座スイッチ制御ユニットなし ISA3シリーズ

通常価格(税別)： 13,838円 (税込価格：15,222円)

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

3色表示デジタル着座スイッチ制御ユニットあり ISA3シリーズ

通常価格(税別)： 16,196円 (税込価格：17,816円)

通常出荷日：4 日目～

SMC社のシリンダポジショナ IP200 シリーズ。【特長】・サーボ機構により...

詳細情報を確認する

種類
ポジショナ
ねじ種類
Rc
接続口径
1/4　(圧力計 1/8)

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が126型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

型式表示方法

仕様

供給圧力	0.3～0.7MPa
入力圧力	0.02～0.1MPa
適用シリンダ径	φ50（直径50mm）以上
適用ストローク	25～300mm以下
感度^注1）	0.5%F.S.以内
リニアリティ^注1）	±2%F.S.以内
ヒステリシス^注1）	1%F.S.以内
繰返し性^注1）	±1%F.S.以内
空気消費量^注2）	18L/min（ANR）以内（SUP=0.5MPa）
供給圧力変動の影響	1%F.S.／0.05MPa以内
周囲温度および使用空気温度	-5～+60℃
接続口径	Rc1/4（圧力計Rc1/8）
質量	約700g（ストローク100mmの時）

注）仕様の値は、常温時（20℃）の値です。
注1）精度に関わる特性はポジショナとアクチュエータなど他のループ構成機器との組合せにより異なります。
注2）常時空気を消費しています。また、（ANR）はJIS B0120標準空気を示します。

メンテナンス部品

型番	名称	備考
IP200-02	パイロットバルブユニット	-
39020-23	パッキンセット	温度区分標準品（-5～+60℃）

型番リスト

表示件数

型番

ストローク範囲

(mm)

ストローク

(mm)

最小発注数量

25～50	31	1個
51～75	61	1個
51～75	65	1個
25～50	25	1個
25～50	26	1個
25～50	27	1個
25～50	30	1個
25～50	32	1個
25～50	34	1個
25～50	35	1個
25～50	39	1個
25～50	40	1個
25～50	43	1個
25～50	44	1個
25～50	45	1個
25～50	50	1個
51～75	51	1個
51～75	52	1個
51～75	53	1個
51～75	59	1個
51～75	60	1個
51～75	61	1個
51～75	62	1個
51～75	63	1個
51～75	64	1個
51～75	65	1個
51～75	68	1個
51～75	70	1個
51～75	74	1個
51～75	75	1個
76～100	77	1個
76～100	78	1個
76～100	79	1個
76～100	80	1個
76～100	83	1個
76～100	85	1個
76～100	88	1個
76～100	89	1個
76～100	90	1個
76～100	91	1個
76～100	92	1個
76～100	93	1個
76～100	95	1個
76～100	96	1個
76～100	100	1個
101～125	101	1個
101～125	103	1個
101～125	105	1個
101～125	106	1個
101～125	109	1個
101～125	110	1個
101～125	114	1個
101～125	115	1個
101～125	118	1個
101～125	119	1個
101～125	120	1個
101～125	123	1個
101～125	124	1個
101～125	125	1個
126～150	126	1個

通常単価(税別) (税込単価)	通常出荷日

21,317円 ( 23,449円 )	19日目
24,460円 ( 26,906円 )	19日目
22,955円 ( 25,251円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
24,460円 ( 26,906円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
23,626円 ( 25,989円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
24,460円 ( 26,906円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
24,460円 ( 26,906円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	3日目
21,317円 ( 23,449円 )	19日目
22,955円 ( 25,251円 )	19日目
22,955円 ( 25,251円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
21,317円 ( 23,449円 )	19日目
22,350円 ( 24,585円 )	19日目
21,597円 ( 23,757円 )	19日目
23,265円 ( 25,592円 )	19日目
21,597円 ( 23,757円 )	19日目
21,597円 ( 23,757円 )	19日目
21,597円 ( 23,757円 )	19日目
21,597円 ( 23,757円 )	19日目
21,597円 ( 23,757円 )	19日目
21,597円 ( 23,757円 )	19日目
21,597円 ( 23,757円 )	19日目
24,235円 ( 26,659円 )	19日目
21,597円 ( 23,757円 )	3日目
21,597円 ( 23,757円 )	19日目
21,597円 ( 23,757円 )	19日目
21,597円 ( 23,757円 )	3日目
21,597円 ( 23,757円 )	19日目

基本情報

基本情報

SMC社のシリンダポジショナ IP200 シリーズ。
【特長】
・サーボ機構によりシリンダの位置を安定して正確に制御可能
・一般産業機械のシリンダ位置制御にも使用可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

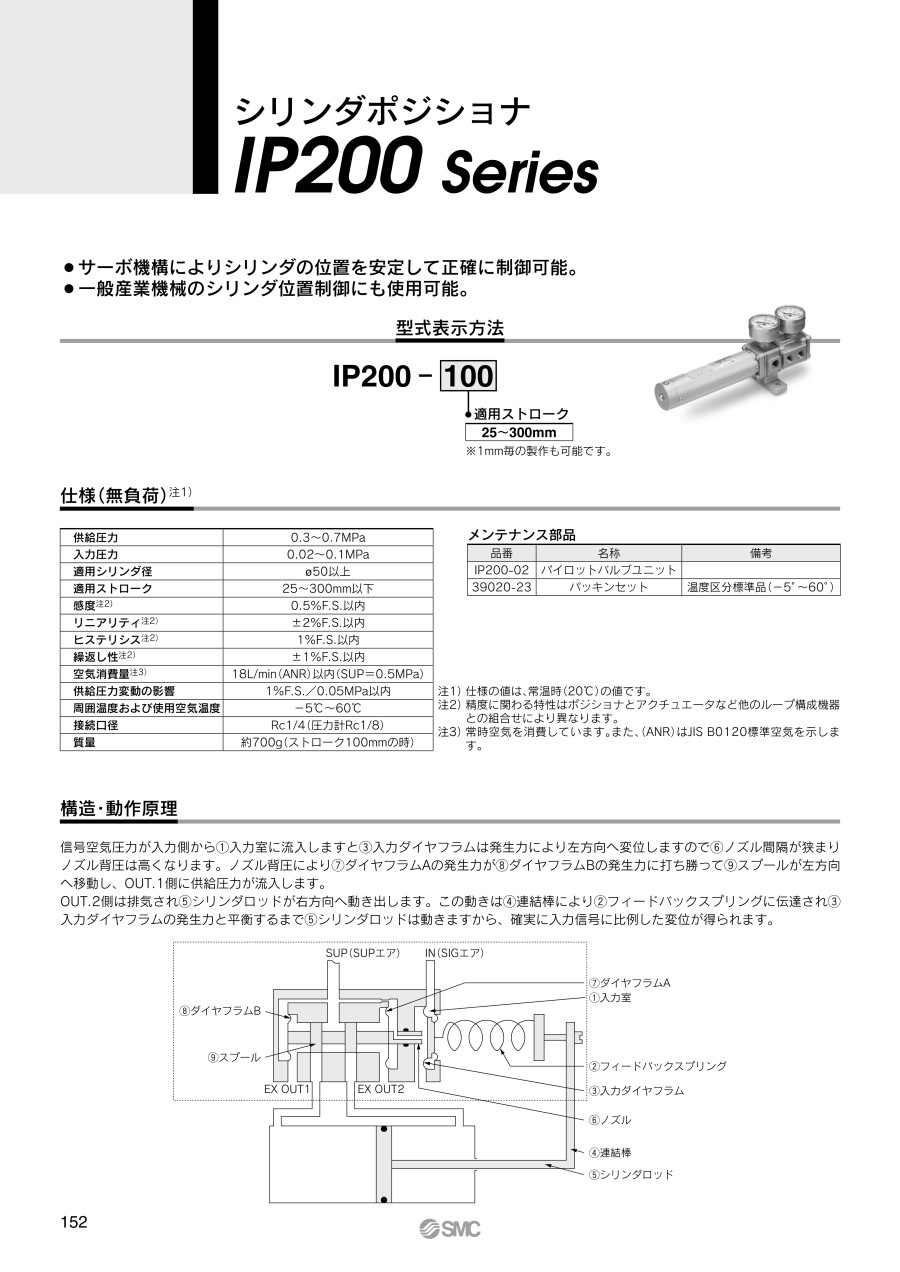

カタログ
