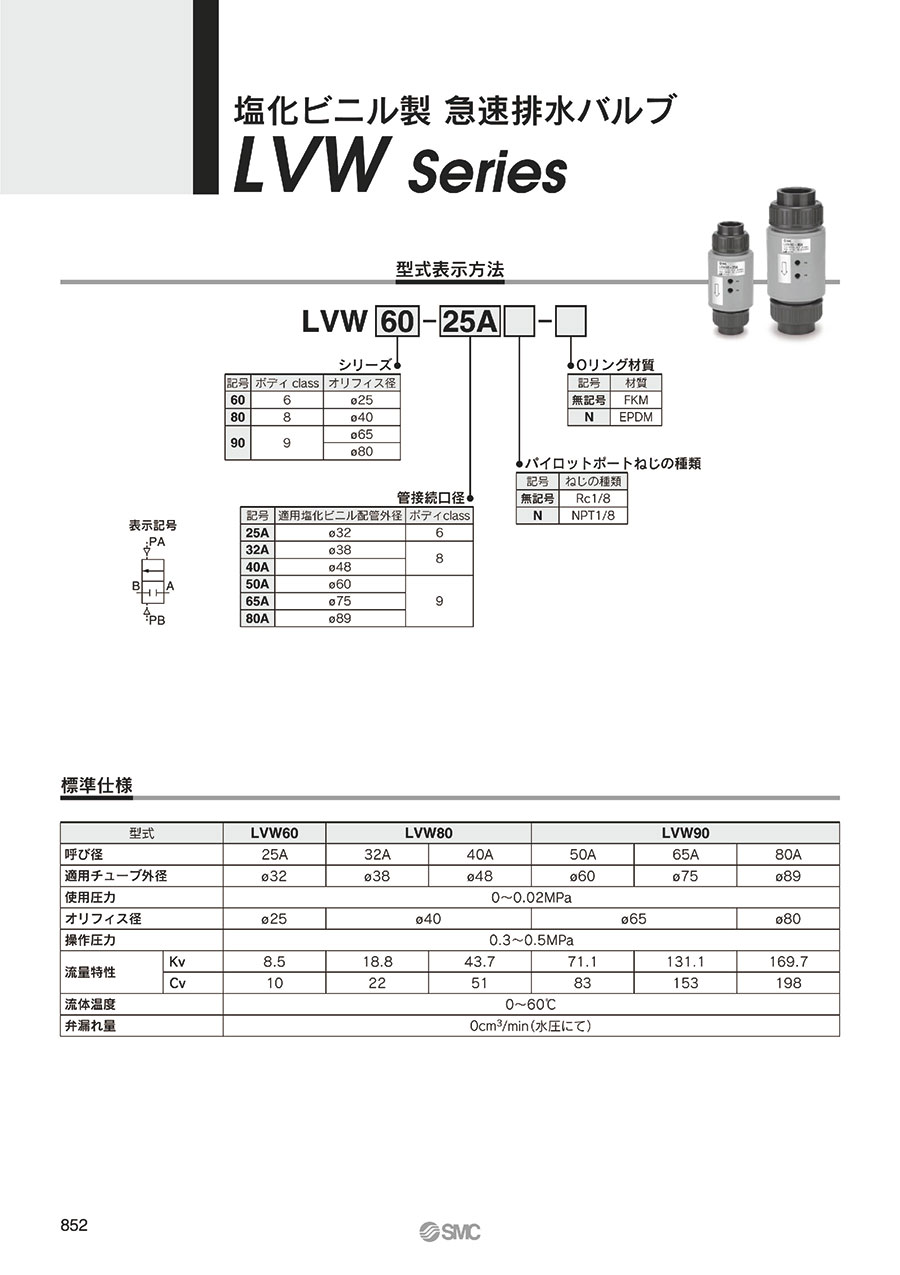

塩化ビニル製 急速排水バルブ LVWシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 37,083円～102,950円特別価格
- 税込単価
- 40,791円～113,245円特別価格
ユニオン接続により配管が容易、塩化ビニル製 急速排水バルブ LVW シリーズ。...
詳細情報を確認する未確定：候補が16型番あります。
商品情報
外形図
製品仕様
型式表示方法
仕様
| 型番 | LVW60 | LVW80 | LVW90 | ||||
|---|---|---|---|---|---|---|---|
| 呼び径 | 25A | 32A | 40A | 50A | 65A | 80A | |
| 適用チューブ外径 | φ32（直径32mm） | φ38（直径38mm） | φ48（直径48mm） | φ60（直径60mm） | φ75（直径75mm） | φ89（直径89mm） | |
| 使用圧力 | 0～+0.02MPa | ||||||
| オリフィス径 | φ25（直径25mm） | φ40（直径40mm） | φ65（直径65mm） | φ80（直径80mm） | |||
| 操作圧力 | 0.3～0.5MPa | ||||||
| 流量特性 | Kv | 8.5 | 18.8 | 43.7 | 71.1 | 131.1 | 169.7 |
| Cv | 10 | 22 | 51 | 83 | 153 | 198 | |
| 流体温度 | 0～+60℃ | ||||||
| 弁漏れ量 | 0cm3/min（水圧にて） | ||||||
構造
| 番号 | 部品名 | 材質 | オプション |
|---|---|---|---|
| 1 | ボディ | PVC | - |
| 2 | ハウジング | PVC | - |
| 3 | ポペット | PTFE | - |
| 4 | ユニオンエンド | PVC | - |
| 5 | ユニオンナット | PVC | - |
| 6 | Oリング | FKM | EPDM |
| 7 | Oリング | FKM | EPDM |
| 8 | Oリング | FKM | EPDM |
| 9 | Oリング | FKM | EPDM |
| 10 | Oリング | FKM | EPDM |
規格表
単位：mm
| 型番 | L1 | L2 | L3 | L4 | D1 | D2 | D3 |
|---|---|---|---|---|---|---|---|
| LVW60-25A | 22 | 81.5 | 14.5 | 172 | 32 | 60 | 70 |
| LVW80-32A | 26 | 94 | 20.5 | 205 | 38 | 72 | 90 |
| LVW80-40A | 31 | 101 | 20.5 | 220 | 48 | 83 | 90 |
| LVW90-50A | 39 | 136.5 | 26 | 275 | 60 | 100 | 120 |
| LVW90-65A | 44 | 138.5 | 26 | 279 | 75 | 135 | 120 |
| LVW90-80A | 51 | 143.5 | 33 | 304 | 89 | 158 | 140 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,083円 ( 40,791円 ) | 19日目 |
37,083円 ( 40,791円 ) | 19日目 |
37,083円 ( 40,791円 ) | 19日目 |
37,083円 ( 40,791円 ) | 19日目 |
43,955円 ( 48,351円 ) | 19日目 |
43,955円 ( 48,351円 ) | 19日目 |
46,677円 ( 51,345円 ) | 19日目 |
46,677円 ( 51,345円 ) | 19日目 |
46,677円 ( 51,345円 ) | 19日目 |
79,610円 ( 87,571円 ) | 19日目 |
79,610円 ( 87,571円 ) | 19日目 |
102,226円92,003円 ( 101,203円 ) | 19日目 |
85,099円 ( 93,609円 ) | 19日目 |
85,099円 ( 93,609円 ) | 19日目 |
102,950円 ( 113,245円 ) | 19日目 |
102,950円 ( 113,245円 ) | 19日目 |
