リキッドコレクタ排気圧利用形 AEP100-02

リキッドコレクタ排気圧利用形 AEP100-02 AEP100-02
通常単価(税別)
10,387円
税込単価
11,426円
通常出荷日：在庫品1日目当日出荷可能

排気圧を利用して漏れた潤滑油や作動油を回収／再利用、リキッドコレクタ排気圧利用形。【特長】・機械の周辺...

詳細を確認
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
詳細を確認

よく一緒に見られています

インパルスルブ ALIP1000・ALIP1100シリーズ

SMC

インパルスルブ ALIP1000・ALIP1100シリーズ
通常価格(税別)： 8,843円 (税込価格：9,727円)

通常出荷日：在庫品1日目

よく一緒に見られています

リキッドコレクタ エゼクタタイプ HEP500-04

SMC

リキッドコレクタ エゼクタタイプ HEP500-04
通常価格(税別)： 13,565円 (税込価格：14,922円)

通常出荷日：在庫品1日目

型番:

AEP100-02
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

AEP100-02の仕様・寸法情報

種類
ミスト捕集・吐出・潤滑機器
接続口径
3-PT1/4
材質
ボディ・ボンネット:ADC12(クロメート処理)、金網・スプリング:SUS304、Oリング:NBR
-
-

商品情報

外形図

単位：mm
リキッドコレクタ排気圧利用形 AEP100-02 寸法図

製品仕様

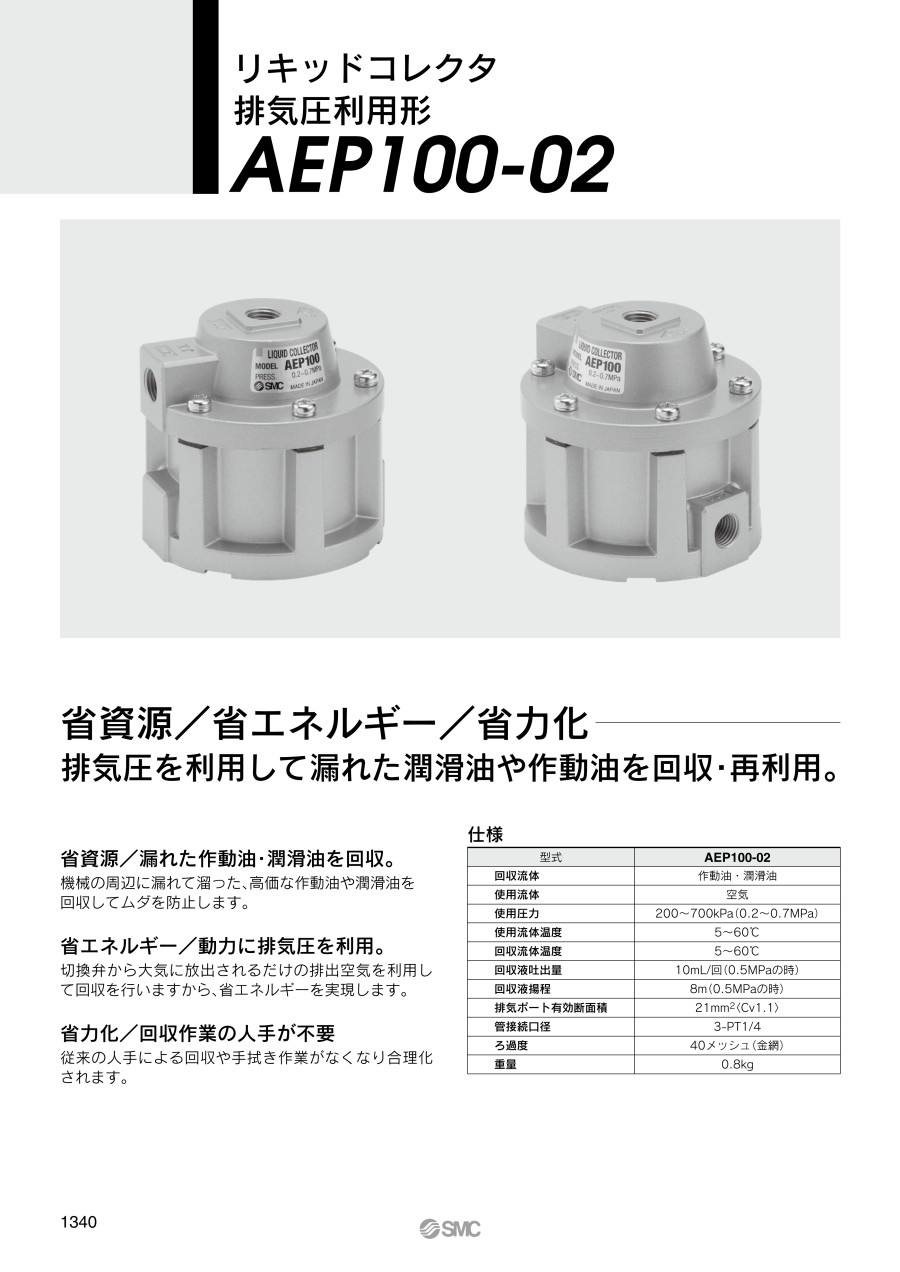

リキッドコレクタ排気圧利用形 AEP100-02 商品イメージ
型番AEP100-02
回収流体作動油・潤滑油
使用流体空気
使用圧力200～700kPa（0.2～0.7MPa）
使用流体温度5～60℃
回収流体温度5～60℃
回収液体出量10mL/回（0.5MPaの時）
回収液揚程8m（0.5MPaの時）
排気ポート有効断面積21mm2<Cv1.1>
管接続口径3-PT1/4
ろ過度40メッシュ（金網）
重量0.8kg

作動原理図

作動原理図
  • 切換弁からの排気圧が、ポート（7）に導入されピストン（8）およびダイヤフラム（6）はスプリング（4）を圧縮変位し、排気圧が排気ポート（9）より大気に排出されると同時に、スプリングの復帰力によりダイヤフラムは元に戻されます。
  • この時、ダイヤフラム室内（10）が負圧となるため、チェックボール（11）が閉状態にかつチェックボール（13）が開状態となり、外に溜った油がダイヤフラム室内に導入される。
  • 再び、排気圧が導入されるとピストンおよびダイヤフラムの作動により、ダイヤフラム室内が圧縮され、チェックボール（11）が開状態となって、ダイヤフラム室内の油は吐出ポート（12）より吐出される。

型番リスト

表示件数
  • 1
    • 型番
    AEP100-02
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,387円
    ( 11,426円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    排気圧を利用して漏れた潤滑油や作動油を回収／再利用、リキッドコレクタ排気圧利用形。
    【特長】
    ・機械の周辺に漏れて溜った、高価な作動油や潤滑油を回収してムダを防止します
    ・切換弁から大気に放出されるだけの排出空気を利用して回収を行いますから、省エネルギーを実現します
    ・人手による回収や手拭き作業がなくなり合理化されます

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは こちら から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は こちら から、お見積/ご注文下さい。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    リキッドコレクタ排気圧利用形 AEP100-02の型番AEP100-02のページです。 型番AEP100-02に関する仕様情報を記載しております。
    リキッドコレクタ排気圧利用形 AEP100-02のレビュー
    4平均満足度：4.01件のレビュー
